一、UG的宏录制

1、选择宏录制的语言C#

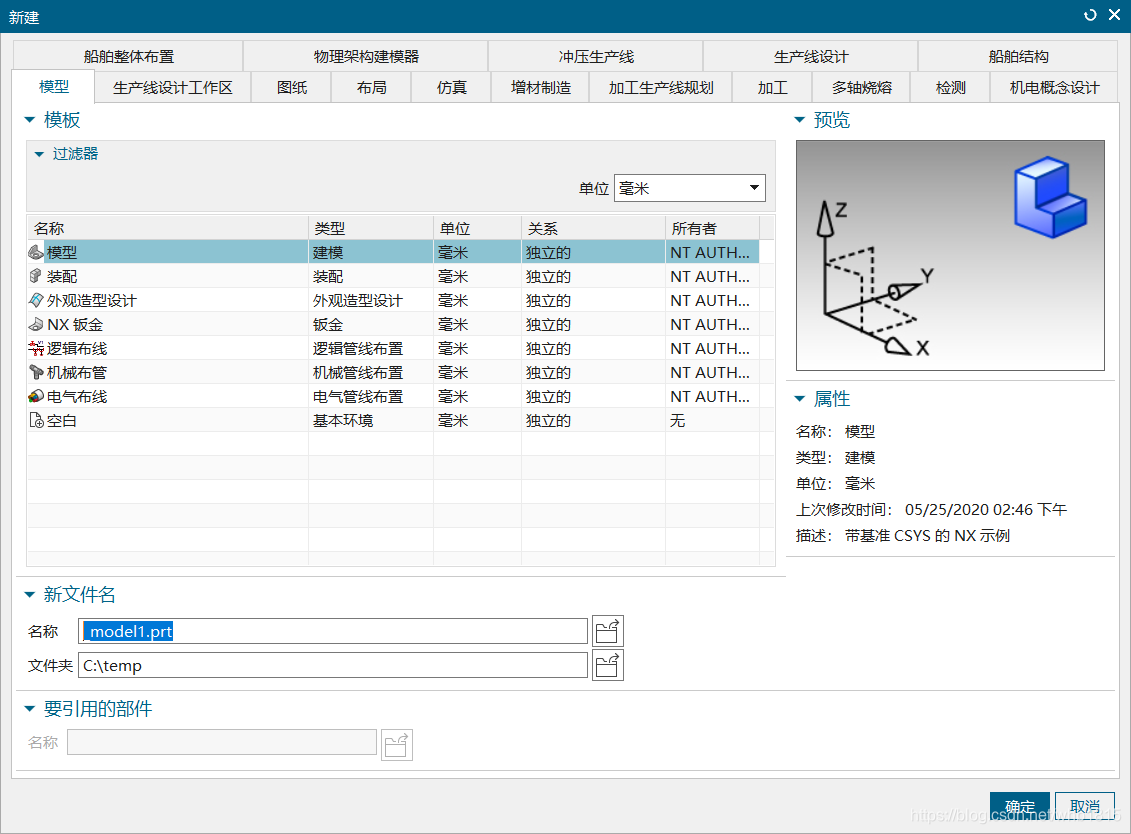

1.1 打开NX新建一个模型
在这里插入图片描述

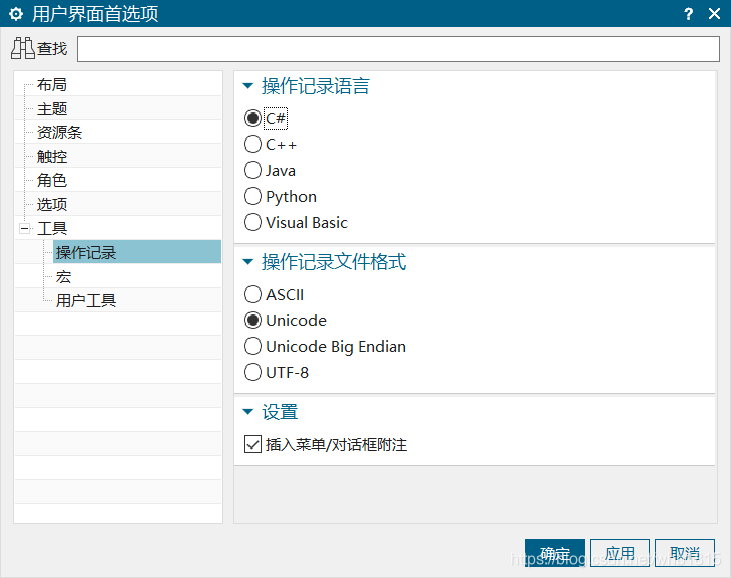

1.2 打开文件->首选项->用户界面，设置录制语言为C#

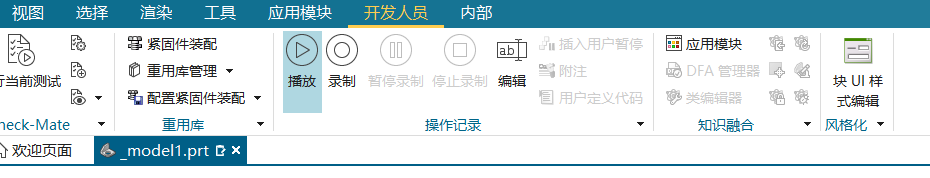

1.3 打开开发人员，点录制即可进行录制

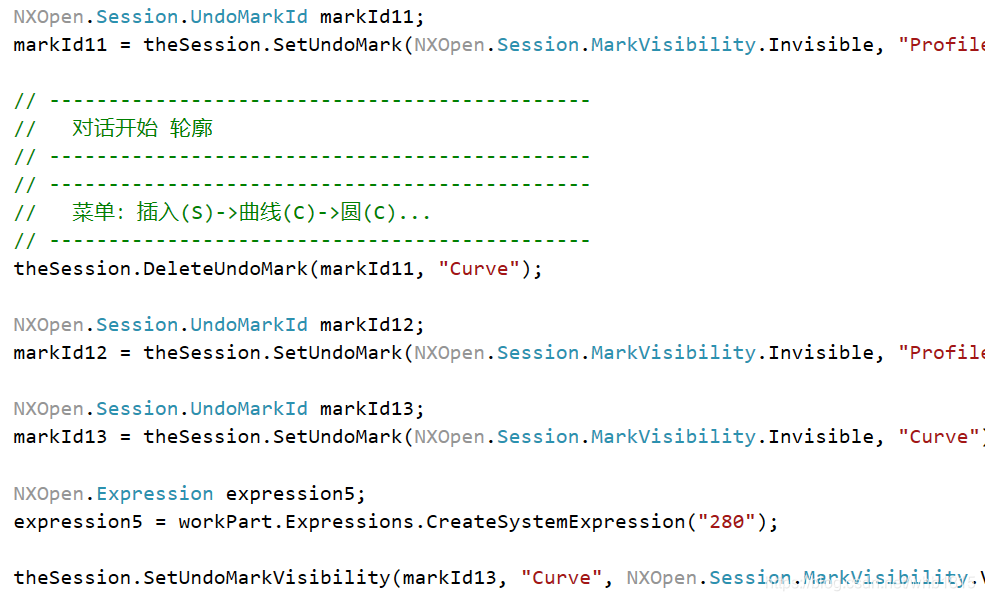

1.4 将录制的程序保存到桌面或者其他位置方便找到，下面是我录制的程序

1.5对于程序中的语句，可以查看帮助文件
帮助文件传送门

二、VS2017内C#开发环境配置

1.新建C#项目

在这里插入图片描述

2. 放入录制的宏文件

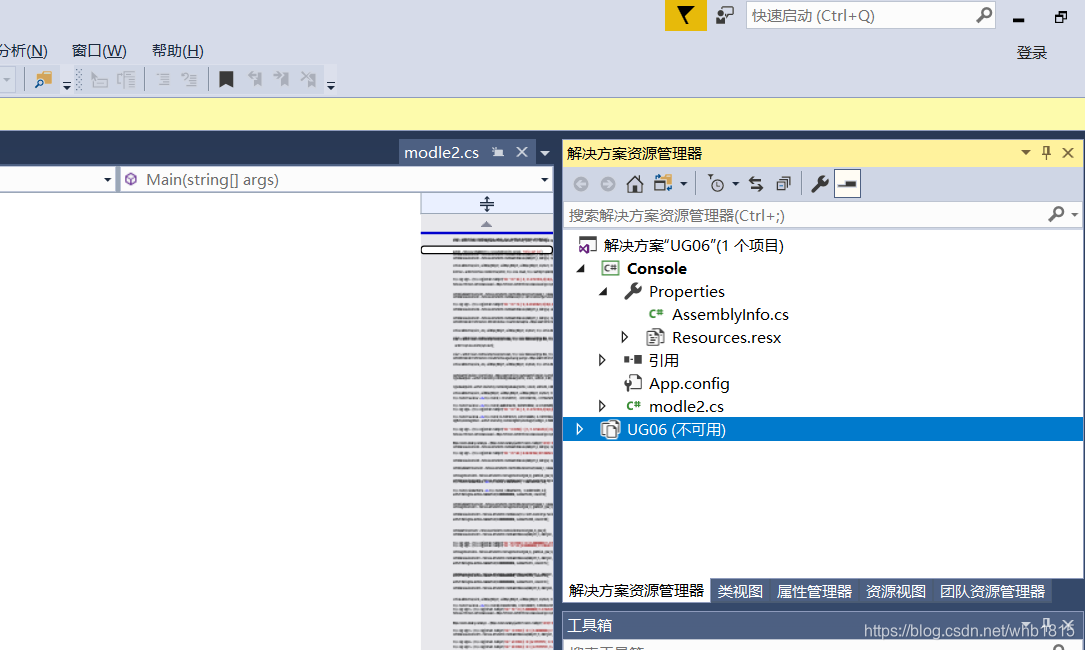

将第一步录制宏C#文件放入新建的项目中，将原来的Program文件删除。

在这里插入图片描述

3、添加NXOpen库

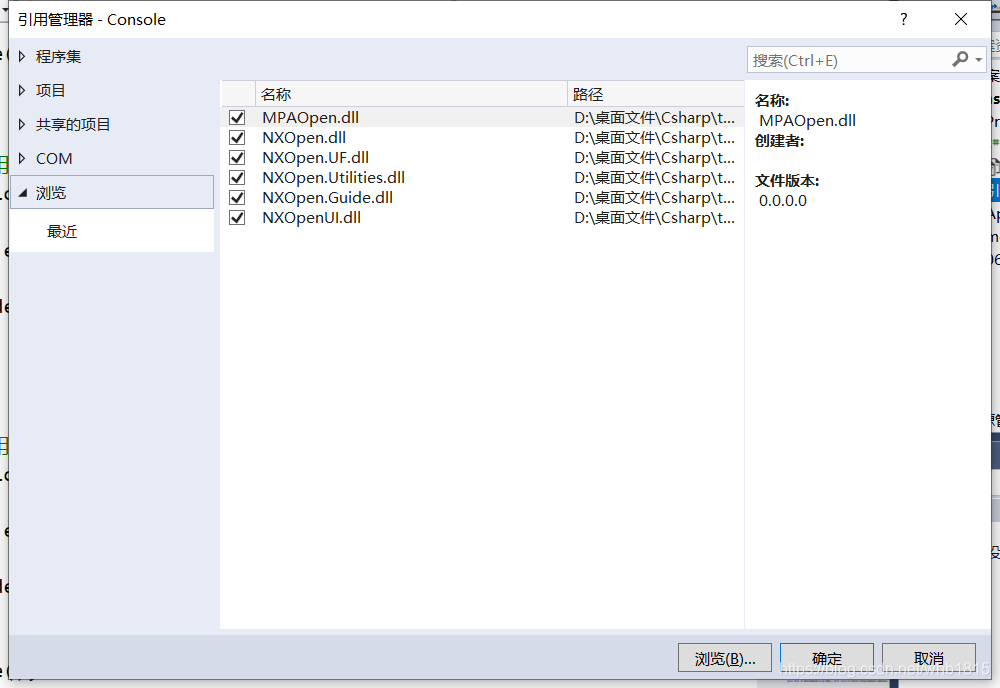

1.找到解决方案栏中已创建好的项目，在“引用”处点鼠标右键，选择 “添加引用"，跳出引用管理器窗口
2.选择左边的“浏览”栏，点击右下角浏览按钮，找到路径 “…\Siemens\NX 1926\NXBIN\managed”
3.选中“NXOpen.dll", “NXOpen.Guide.dll”, “NXOpen.UF.dll”, “NXOpen.Utilities.dll”, "NXOpenUI.dll"这5个文件
4.回到引用管理器窗口中，选中上面5个库，点击确定
在这里插入图片描述

4.属性表配置

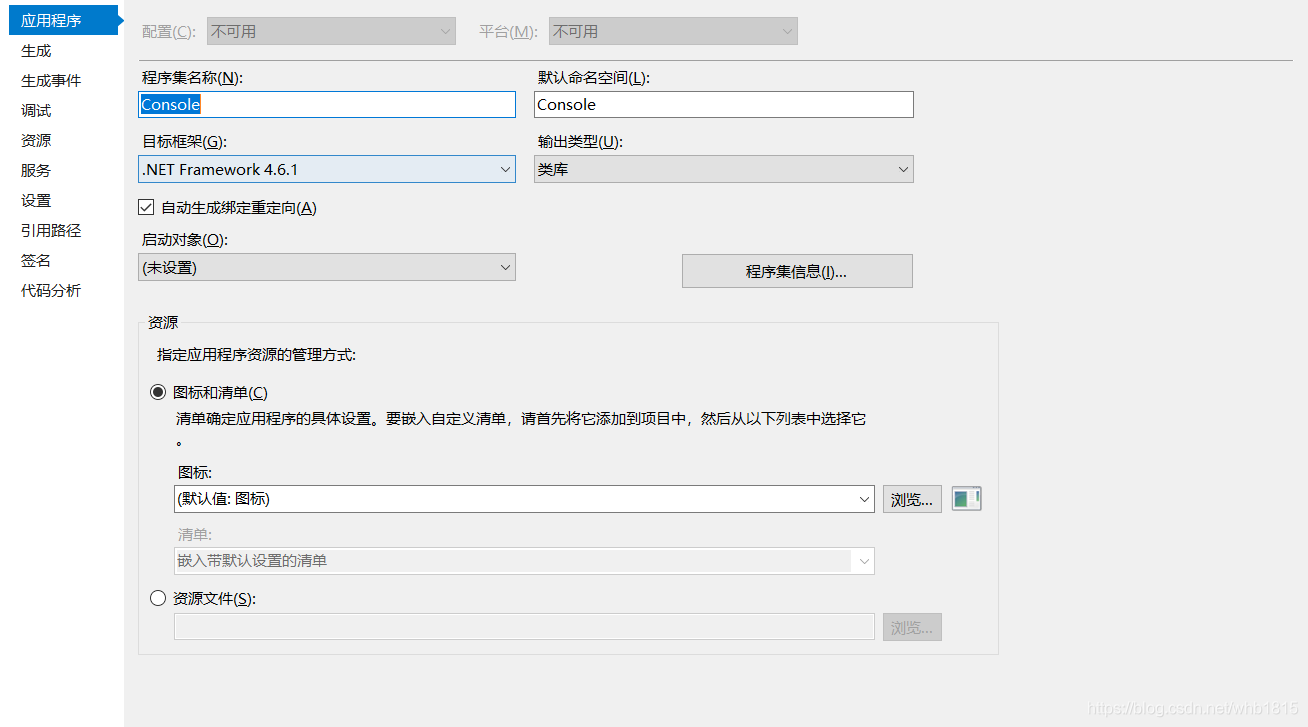

4.1 更改程序输出类型为“类库”
在这里插入图片描述

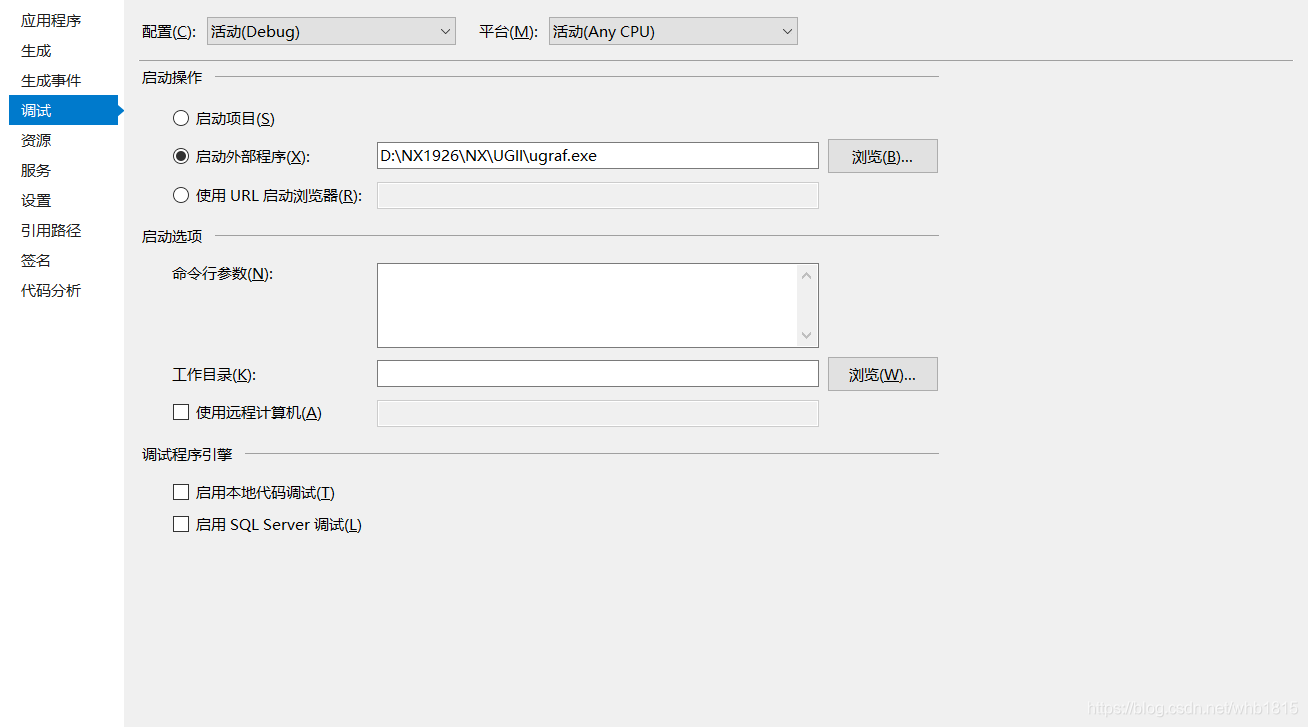

4.2 更改启动外部程序为NX

5.调试

右键项目名称点击生成，即可生成dll文件
在这里插入图片描述

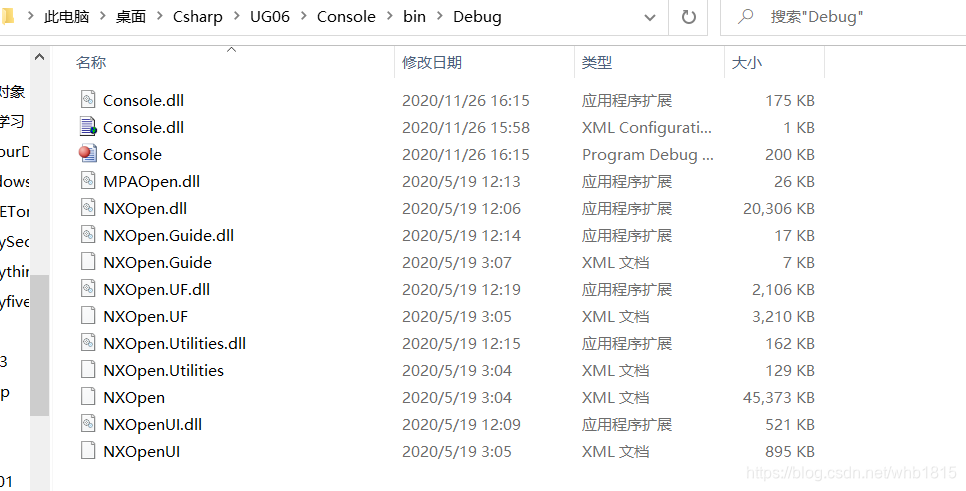

生成的dll文件

3、调用程序

1.直接调用

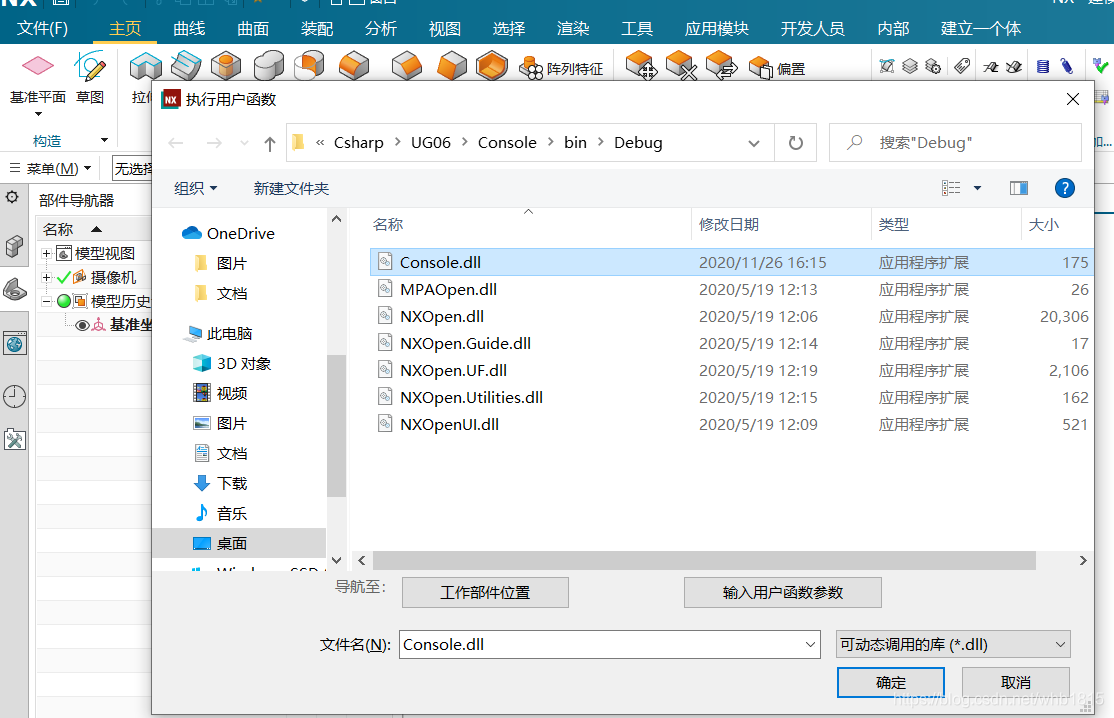

NX中，选择文件 -> 执行 -> NX Open，然后选择程序中生成的.dll文件
在这里插入图片描述

2.自定义按钮

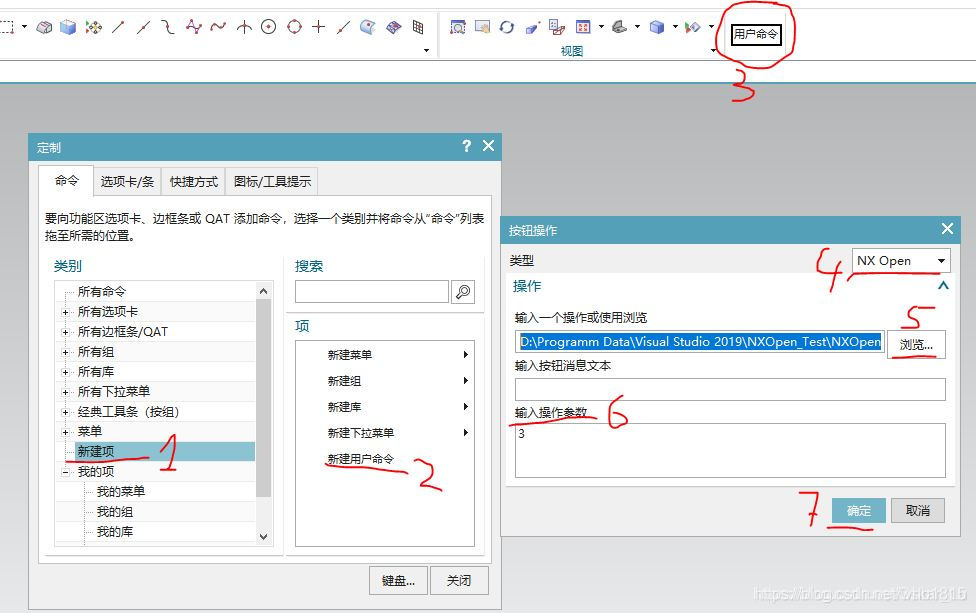

1、在栏目空白处右键，选择最后一项"定制"(Customize)
2、选择 “新建项”(new Item)->“新建用户命令”(new Command)，拖动到栏目上
3、右键刚刚创建的新按钮，选择最后一项，“编辑操作”(Edit)
4、类型选择 NXOpen
5、浏览选择已经编译好的 .dll文件
6、输入操作参数及为Main(string[] args)中的args的值，可根据程序内容输入参数
点击 OK
在这里插入图片描述
其他NX版本的C#开发环境也是这样配置的

参考博客：
https://blog.csdn.net/Oskar_Lu/article/details/99136423?utm_medium=distribute.pc_relevant.none-task-blog-BlogCommendFromMachineLearnPai2-1.control&depth_1-utm_source=distribute.pc_relevant.none-task-blog-BlogCommendFromMachineLearnPai2-1.control

UG开发帮助文档
