嵌入式技术应用综合创新实训室解决方案

随着信息技术的飞速发展，嵌入式技术作为连接物理世界与数字世界的桥梁，在智能制造、智能家居、物联网等多个领域发挥着越来越重要的作用。为了培养适应未来产业发展需求的高素质嵌入式技术人才，建设一个集教学、科研、创新于一体的嵌入式技术应用综合创新实训室显得尤为重要。本文旨在提出一套全面而详实的嵌入式技术应用综合创新实训室解决方案，通过构建先进的实训环境，提供实践操作与理论学习相结合的教学模式，全面提升学生的技术能力和创新思维。



一、实训室目标定位

嵌入式技术应用综合创新实训室的目标是创建一个开放、灵活且可扩展的学习环境，使学生能够接触并掌握嵌入式系统的前沿技术，包括但不限于微控制器、传感器网络、实时操作系统、通信协议、机器视觉和智能控制等。实训室应具备以下功能：

1、技术展示与体验：展示最新的嵌入式技术成果，如物联网设备、智能机器人、可穿戴设备等，激发学生兴趣。

2、实践操作与创新：提供丰富的实验设备与工具，支持学生进行项目开发，鼓励创新思维。

3、学术交流与合作：设立讨论区与工作坊，促进师生之间的互动交流，加强校企合作。

4、竞赛培训与支持：为参加各类科技竞赛的学生提供资源与指导，提升竞技水平。

二、课程体系设计

实训室的课程体系设计旨在搭建一个从理论学习到实践应用的连贯路径，确保学生能够系统掌握嵌入式技术的全貌，从基础知识到高级技能，最终通过项目实践融会贯通。课程体系按照三个层次进行组织，每个层次都是前一个层次的深化与延伸，共同构成一个完整的学习链条。

2.1 基础理论课程

嵌入式系统概论：作为入门课程，全面介绍嵌入式系统的基本概念、发展历程、应用领域及未来趋势，帮助学生建立对嵌入式技术的整体认知。

微处理器原理：深入剖析微处理器的内部结构、工作原理、指令集与编程模型，为后续硬件设计与软件开发奠定坚实基础。

C/C++编程：作为嵌入式编程的主要语言，课程将系统讲解C/C++语言的基本语法、控制结构、函数与指针、面向对象编程等，培养学生的编程能力。

数据结构与算法：介绍常用数据结构及其操作算法，提升学生在嵌入式系统开发中处理复杂数据的能力与效率。

数字电路与模拟电路基础：为理解硬件设计原理提供必要背景，涵盖电路基本理论、元件特性、电路分析方法等内容。

2.2 核心技能课程

硬件设计：教授硬件电路的设计原理、PCB布局布线、元器件选型与测试等技能，使学生具备独立完成嵌入式系统硬件设计的能力。

嵌入式软件开发：涵盖嵌入式软件开发流程、嵌入式操作系统（RTOS）应用、驱动程序开发、固件升级等关键技术，培养学生的软件设计能力。

操作系统移植：深入讲解操作系统内核原理，指导学生进行嵌入式操作系统的移植与定制，理解系统底层运行机制。

网络协议栈实现：学习网络协议栈的基本概念、工作原理及实现方法，使学生能够设计并实现简单的网络通信功能。

2.3 项目实践课程

综合项目设计：围绕智能家居、智能农业、工业自动化等实际应用场景，设计综合性项目，要求学生综合运用所学知识，从需求分析、系统设计、硬件选型、软件开发到测试调试全过程参与，培养解决实际问题的能力。

企业合作项目：引入企业真实项目或技术难题，通过校企合作模式，让学生在导师和企业专家的指导下参与项目开发，了解行业最新动态，提升职业素养与实战能力。

创新竞赛指导：为有意愿参加各类嵌入式技术竞赛的学生提供专项指导，包括竞赛策略、项目选题、技术选型、文档撰写等，助力学生在竞赛中取得优异成绩。

通过这样分层次、系统化的课程体系设计，实训室能够为学生提供一条从理论到实践、从基础到进阶、从学习到创新的清晰路径，全面培养学生的嵌入式技术应用能力与创新精神。



三、实训室配备专业核心课程主要教学内容

（1）单片机项目开发

单片机系统开发流程概述；Keil C51集成开发环境搭建和运行；C51程序设计；单片机中断系统应用；定时器/计数器应用；串口通信应用；数码显示与键盘接口 ； A/D与D/A应用；常用外设芯片接口应用等

（2）ARM系统结构与应用

ARM微处理器结构简介；ARM指令系统与应用；ARM开发平台搭建；ARM 的GPIO端口编程；ARM存储器应用；ARM接口技术；Bootloadeo移植；嵌入 式Linux内核移植及嵌入式Linux文件系统移植等。

（3）智能硬件技术与应用

智能硬件产品概述；传感器应用技术；硬件控制技术；网络接入技术和智能 系统等部分。传感器应用包含生物传感、物理传感及化学传感等内容，网络接入包含红外、蓝牙、NFC、ZigBee、Wi-Fi和二维码等内容，智能系统则主 要是云计算应用。

（4）嵌入式Android项目设计与开发

Android开发环境搭建；Android控件Widgets应用；Android图形界面设计； Android数据存储；Android应用数据交互；Android多线程程序设计；Android 多媒体程序设计；Android异步程序设计及Android嵌入式实例项目应用等。

（5）移动智能终端应用开发

物联网技术概论；无线传感网络技术；自动识别技术；条形码技术；定位技术；Android应用层技术开发及系统项目集成案例等。

（6）嵌入式系统应用开发

嵌入式串口通信程序设计；驱动应用程序设计；多任务多线程程序设计；基于QT或Android界面交互程序设计；嵌入式接口程序设计；基于BOA服务器远程程序控制及综合控制程序设计。



四、实训室基本要求

(1)嵌入式硬件技能实训室

嵌入式硬件技能实训室应配备服务器、投影设备、白板、计算机、Wi-Fi环境、电路实 训箱、单片机和ARM实训板，提供云计算环境接入等；用于数模电路基础、单片机项目开发、ARM系统结构与应用、ARM接口高级技术及编程等课程的教学与实训。

(2)嵌入式软件开发实训室

嵌入式软件开发实训室应配备服务器、投影设备、白板、计算机、Wi-Fi环境，提供云 计算环境接入，嵌入式操作系统虚拟环境、计算机编程相关软件、V交互设计软件及软件 测试工具等；用于计算机编程语言、嵌入式软件测试、C+ +高级编程等课程的教学与实训。

(3)嵌入式综合技能实训室

嵌入式综合技能实训室应配备服务器、投影设备、白板、计算机、Wi-Fi环境，提供云计算环境接入、Android开发相关软件及工具、物联网实训平台及智能硬件实训系统；用于智能硬件技术与应用、嵌入式Android项目设计与开发、移动智能终端应用开发、嵌入式系统应用开发、嵌入式项目综合实践等课程的教学与实训。

(4)校外实训基地基本要求

校外实训基地基本要求为：具有稳定的校外实训基地；能够开展嵌入式技术与应用专业相关实训活动，实训设施齐备，实训岗位、实训指导教师确定，实训管理及实施规章制度齐全。



五、实训室介绍

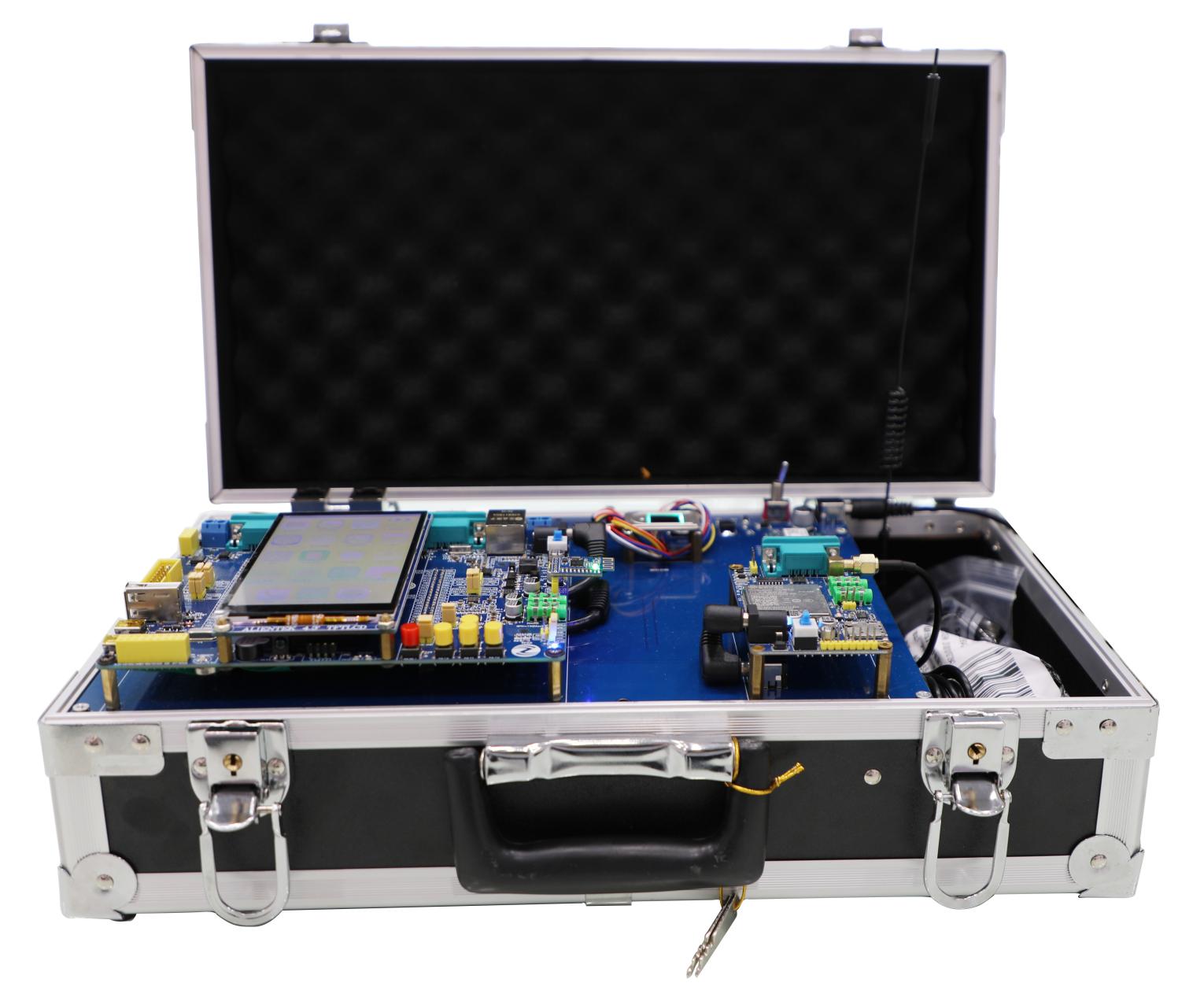

1.嵌入式系统综合应用开发平台

嵌入式系统综合创新开发平台是专为深度探索与教授嵌入式系统核心技术而设计的高端教学与实践平台。该平台集成了核心控制单元、无线通信模块、高效电机驱动系统、智能循迹功能组件、灵活的功能扩展单元、定制化功能电路板以及前沿的边缘智能处理单元，构建了一个全方位、多功能的开发环境。

该平台采用“项目导向+任务驱动”的教学模式，融入模块化与积木化的设计理念，极大地提升了教学实训的灵活性与高效性。用户可根据具体的教学需求或实验目标，自由组合功能模块，轻松构建从基础到高级的各类实验实训系统，实现个性化教学方案的快速部署与实施。

平台支持广泛的硬件扩展性，能够轻松选配与定制各类高精度传感器、高效执行器、智能识别模块及创新应用组件，极大地丰富了系统的功能与应用场景。同时，该平台全面拥抱物联网技术，配备全系列物联网通信单元，实现无缝无线组网与智能互联，无缝对接各大云平台，实现数据云端交互与远程智能控制，为智慧物联网时代的教学与研究提供强大支撑。

在AI应用方面，该平台深度整合视觉（涵盖图像分类、精准目标检测、高级图像分割）与语音两大前沿领域技术，支持边缘计算与云端智能双重技术路径，为用户在智能驾驶、车联网等前沿领域的应用开发提供强大助力。这种综合性的设计不仅满足了电子信息、嵌入式技术、物联网工程、人工智能、移动互联网及机器人技术等广泛专业领域的核心课程教学需求，更为学生的实践训练、技能竞赛及创新项目提供了无限可能，全面促进跨学科、多层次人才的培养与发展。





课程资源

《嵌入式MCU开发高级-RT-Thread应用开发》

《嵌入式微控制器应用开发》

《嵌入式微控制器应用开发|项目实战》

《Python编程》

《OpenCV计算机视觉应用开发》

《机器学习与应用》

《深度学习框架开发》

《人工智能应用开发实践》

硬件参数

1. 核心控制单元

(1) Arduino核心控制单元

1) 核心处理器，主频≤16MHz；

2) 内存和存储：≥256KB Flash，≥8KB SRAM；

3) 板载资源及扩展接口：1路12V供电接口、1路电源管理模块、1路12V供电接口，1路电源管理模块接口，1路硬件复位按键，2个功能按键，2个LED灯，1路任务板接口，1路循迹板接口，1路通信显示板接口，1路电机驱动板接口，1路扩展板接口，1路USB转串口。

(2) STC8A核心控制单元

1) 处理器，主频≥24MHz；

2) 内存和存储：≥64KB Flash，≥8KB RAM；

3) 支持ISP编程，支持单芯片在线仿真；

4) 板载资源及扩展接口：1路12V供电接口、1路电源管理模块、1路12V供电接口，1路电源管理模块接口，1路硬件复位按键，2个功能按键，2个LED灯，1路任务板接口，1路循迹板接口，1路通信显示板接口，1路电机驱动板接口，1路扩展板接口，1路USB转串口。

(3) 核心控制单元

1) 核心处理器，主频≤168MHz；

2) 内存和存储：≥1MB Flash，≥192KB SRAM；

3) 板载资源及扩展接口：1路12V供电接口，1路硬件复位按键，1路电源管理模块接口，4个功能按键，4个LED灯，1路任务板接口，1路循迹板接口，1路通信显示板接口，1路扩展板接口， 5路CAN总线接口，1个SD卡插槽，1路3.5寸TFT显示屏接口，1路RS485通信接口，1路4Pin串口，1路DAC接口。

2. 通信显示单元

1) OLED显示屏；

2) 2路通信模块接口，两个通信模块同时工作；

3) 板载资源及扩展接口及接口：1路电源开关、1路以太网接口、1路14Pin核心控制单元接口、2个WiFi模块重置按键、1个WiFi模块供电开关、1个ZigBee模块程序下载接口；

4) 1路WIFI通信模块：支持IEEE802.11b/g 无线标准，频率范围2.412~2.484 GHz，波特率范围 1200~115200bps；

5) 1路ZigBee通信模块：采用CC2530芯片，支持2.4~2.4853G主频通信，板载OLED屏。

3. 电机驱动单元

1) 电机接口控制电路：4个电机接口，1个电机驱动接口，2个码盘接口；

2) 电源管理电路：1个12V电源接口，1个电源开关，1个电源指示灯和1路5V转3.3V电路；

3) 电机驱动电路：2路双H桥电机驱动器，每个H桥高输出电流，支持单/双刷直流电机、步进电机驱动控制；PWM控制接口；支持4V~18V的宽电源供电电压。

4. 功能扩展单元

(1) 功能扩展板

1) ≥1路6P接口

2) ≥4路3P功能扩展接口

3) ≥1路4P串口

4) ≥1路4P IIC通信接口

5) ≥1路16P核心控制单元接口

(2) 传感器单元

1) 霍尔传感器单元：

2) 火焰传感器单元

3) 红外热释电人体检测传感器单元

4) 温湿度传感器单元

5) 光照度传感器单元

6) 空气污染检测传感器单元

7) 超声波传感器单元

8) 姿态传感器单元

9) 红外测温传感器单元

10) 气压海拔检测传感器单元

11) 压力传感器单元

12) 光敏电阻传感器单元

(3) 执行器单元

1) RGB LED灯单元

2) 继电器单元

3) 直流电机单元

4) 步进电机单元

(4) 自动识别单元

5. 通信应用单元

(1) WiFi无线通信单元

1) 射频芯片；

2) 工作频段：2.4~2.4835GHz；

3) 发射功率：≥20dBm（100mW）；

4) 工作电压：3.0~3.3V

5) 支持AT指令集、服务器AT指令集，支持串口通信，支持标准的IEEE 802.11b/g/n协议和完整的TCP/IP协议栈，支持STA/AP/STA+AP工作模式、支持SmartConfig、串口透传、I/O口控制、开机透传、PWM输出等功能。

(2) 蓝牙无线通信单元:采用标准Bluetooth V4.1协议，配套上位机软件，支持AT指令配置，主从机切换，透传模式传输。

1) 主控：工作频段2379~2496MHz；

2) 工作电压：2.35~3.3V；

3) 通信接口：UART，波特率4800~256000bps。

(3) ZigBee无线通信单元:配套上位机软件，支持AT指令配置，协调器、路由器及终端设备切换，可实现单播、组播及广播模式组网，支持透传模式、半透明模式及协议模式通信。

1) 主控：≥256KB Flash，≥8KB RAM；

2) 信道：支持 11~26信道（2405~2480MHZ）；

3) 通信接口：要求提供≥1路UART接口，波特率2400~1000000bps。

6. 视觉感知单元

7. 智能控制单元

8.边缘智能处理终端

主要实验项目

1. Arduino核心板实验

(1) 轻触按键实验

(2) 流水灯实验

(3) ADC采集实验

(4) 串口通信实验

2. 核心板实验

(1) 流水灯实验

(2) 按键检测实验

(3) 定时器中断应用实验

(4) 串口通信数据收发实验

3. 核心控制单元实验

(1) 流水灯实验

(2) 按键检测实验

(3) 定时器中断应用实验

(4) PWM输出实验

(5) 外部中断应用实验

(6) 串口通信数据收发实验

(7) DMA数据传输实验

(8) 内部温度传感器实验

4. 扩展模块实验

(1) 霍尔磁场检测实验

(2) 火焰检测实验

(3) 红外热释电人体检测实验

(4) 温湿度测量实验

(5) 光照强度测量实验

(6) 空气污染检测实验

(7) 超声波测距实验

(8) 姿态检测实验

(9) 红外测温实验

(10) 大气压测量实验

(11) 压力测量实验

(12) 光强度测量实验

(13) RGB LED灯驱动实验

(14) 继电器驱动实验

(15) 直流电机驱动实验

(16) 步进电机驱动实验

(17) 13.56M RFID实验

(18) 语音识别交互控制实验

(19) 数码管驱动显示实验

(20) 点阵屏显示驱动实验

(21) WiFi无线通信数据交互实验

(22) 蓝牙无线通信数据交互实验

(23) ZigBee无线通信数据交互实验

5. 机器视觉应用实验

(1) 彩色图像采集实验

(2) 灰度图像处理实验

(3) 图像滤波实验

(4) 图像翻转实验

(5) ROI设置实验

(6) 画图画线实验

(7) 色块检测实验

(8) 阈值分割实验

(9) 标记跟踪实验

(10) 模板匹配实验

(11) 扫码识别实验

(12) 特征检测实训

(13) 人脸检测实训

(14) 人脸识别实训

2.嵌入式系统综合应用创新实训开发装置

全方位嵌入式系统创新实训开发平台集成了数控云台高清摄像头、智能小车动态调速与自动校正系统、高精度码盘测速装置、现场总线通信模块、RFID无线射频识别模块、直观信息显示单元、智能路径追踪模块、OLED高清显示面板、精准电量监控模块，以及包括WiFi、ZigBee、离线语音识别、红外、超声波、光照强度在内的多元化传感器套件，构成了一个功能强大、应用广泛的实训系统。

该平台配套了丰富的开发资源包，涵盖STM32F4系列开发资源、离线语音识别解决方案、图像数据处理终端开发套件、RFID技术实践包、Android应用开发教程、以及图像识别与处理高级资源等，全方位支持学习者的技能提升与项目实践。

智能小车作为该平台的亮点之一，能够执行复杂的运动控制任务，包括自动调整转速、实时传感器数据采集、高清视频捕捉与处理、二维码与车牌识别、颜色识别、红外遥控操作、无线WiFi与ZigBee通信、RFID标签识别，并支持基于Android的APP应用开发，实现了从数据采集到远程控制的全面智能化。

该平台设计有灵活的应用扩展接口，便于与其他设备的无缝对接，支持联网与组网控制功能，兼容窄带物联网通信技术，可轻松融入多种教学场景，是单片机、传感器技术、嵌入式系统、物联网工程、机器人学、汽车电子、移动互联及智能控制等领域理想的实训与教学平台。

此外，该平台积极响应嵌入式技术应用开发技能大赛的需求，完全符合赛事通信协议标准，是日常技能训练与赛前准备的理想选择。平台还配套提供了多门高质量的在线学习课程，包括《Android AI应用与开发|实战项目导向》、《Android高级编程实战》、《移动机器人自动驾驶技术》、《嵌入式竞赛平台深度开发》及《嵌入式竞赛平台无线通信技术》等，通过在线学习服务平台，为学习者提供便捷、高效的知识获取途径。



硬件参数

1. 智能小车

(1) 车体尺寸(长X宽X高)：≥300mm×220mm×220mm；

(2) 车身采用钢制车身，全面开槽；

(3) 车身重心可自由安装和调整；

(4) 平台为四轮驱动；

(5) 车身重量≥1.8kg (含电池组)。

2. 核心控制单元

(1) 内核架构：指令集≥32位，最大工作频率168MHZ，Flash大小≥1M，≥192kB RAM 支持浮点单元 (FPU) 单精度，工作电压1.8V-3.6V；

(2) 电源管理芯片：输入电压3.5-28V，输出电压0.8~25V，输出电流最大5A，开关频率≥570KHz；

(3) CAN总线收发器：支持最大数据速率不低于1Mb/s，输入电平与3.3V和5V设备兼容，可以连接110个节点，未通电的节点不会干扰总线线路，发送数据显性超时功能，对电池和接地具有短路保护；

3. 智能显示通信单元

4. 电机单元

5. 车载供电单元

6. 智能循迹

7. 功能任务扩展单元

(1) ≥1个超声波测距模块；

(2) ≥1个光强度传感器；

(3) ≥1个光敏电阻；

(4) ≥1个红外发射模块；

(5) ≥1个智能语音识别交互模块；

(6) ≥1个900M RFID标签；

(7) ≥1个13.56M RFID读写卡模块；

(8) ≥1个蜂鸣器单元；

(9) ≥2路左右双闪LED电路；

(10) 通过16Pin（DC3-16）排线与核心控制单元相连。

8. 电机控制单元

9. 摄像头模块单元

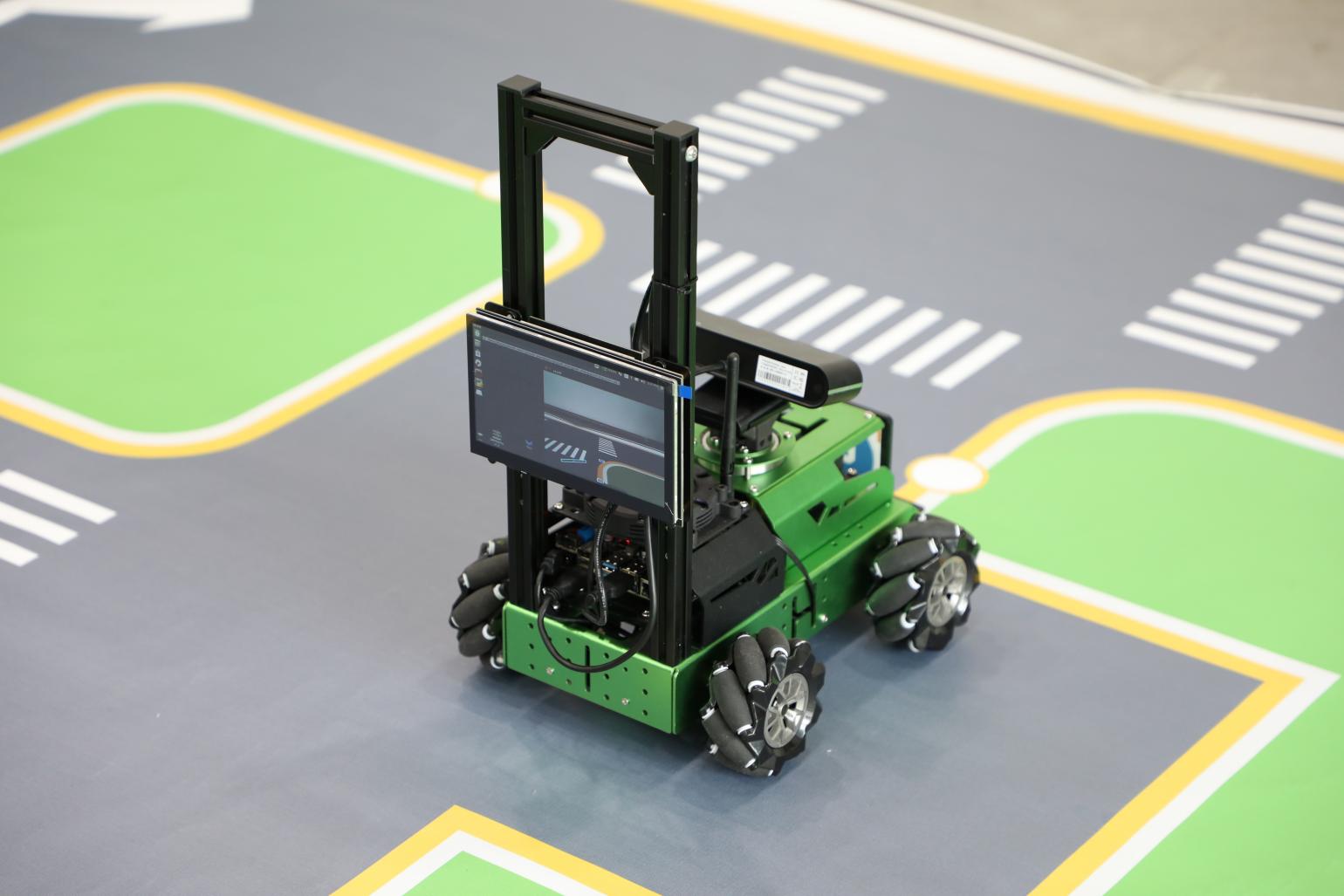

3.智能移动小车

全功能智能移动小车系统集成了高端智能视觉摄像头及其俯仰角度自动调节单元、精密运动控制模块、测速码盘传感器、直观信息显示屏、电量实时监测系统、WiFi与ZigBee双模无线通信单元、超声波高精度测距传感器、光照强度感知单元，以及先进的语音识别组件，构成了一个高度集成、功能全面的智能平台。

该系统配套提供丰富的开源硬件开发资源包、智能视觉识别技术资源包及Python编程语言开发指南，为开发者提供一站式解决方案，助力快速上手与深入探索。

全功能智能移动小车不仅能够实现精准的运动控制、多传感器数据实时采集，还具备强大的智能视觉识别能力（包括颜色识别与图形匹配），支持红外通信、WiFi高速数据传输与ZigBee低功耗无线组网，满足多样化的应用场景需求。

设计上，小车预留了多样化的扩展接口，轻松实现与其他设备的互联互通与协同工作，支持灵活组网控制，可无缝融入多种教学与实践环境中，特别适用于单片机技术、传感器应用、机器人学及智能控制等领域的教学实践。

此外，全功能智能移动小车与智能手机、平板电脑等智能终端无缝对接，通过遵循全国职业院校技能大赛嵌入式技术应用开发赛项的标准通信协议，确保学生在训练过程中能够体验到与实际竞赛一致的操作环境与要求，为技能提升与竞赛准备提供坚实保障。



硬件参数

1. 车体

(1) 尺寸(长X宽X高)：≥300mm×220mm×220mm；

(2) 车身采用钢制车身，全面开槽；

(3) 车身重心可自由安装和调整；

(4) 平台为四轮驱动；

(5) 车身重量：≥1.8kg (含电池组)。

2. 控制器单元一

3. 控制器单元二

4. 智能视觉摄像头单元

5. 智能视觉摄像头俯仰角度控制单元

6. 智能显示通信单元

7. 电机单元

8. 车载供电单元

9. 任务板单元

实训项目

配套智能移动小车动作控制，自动行驶，与沙盘标志物交互控制实训。

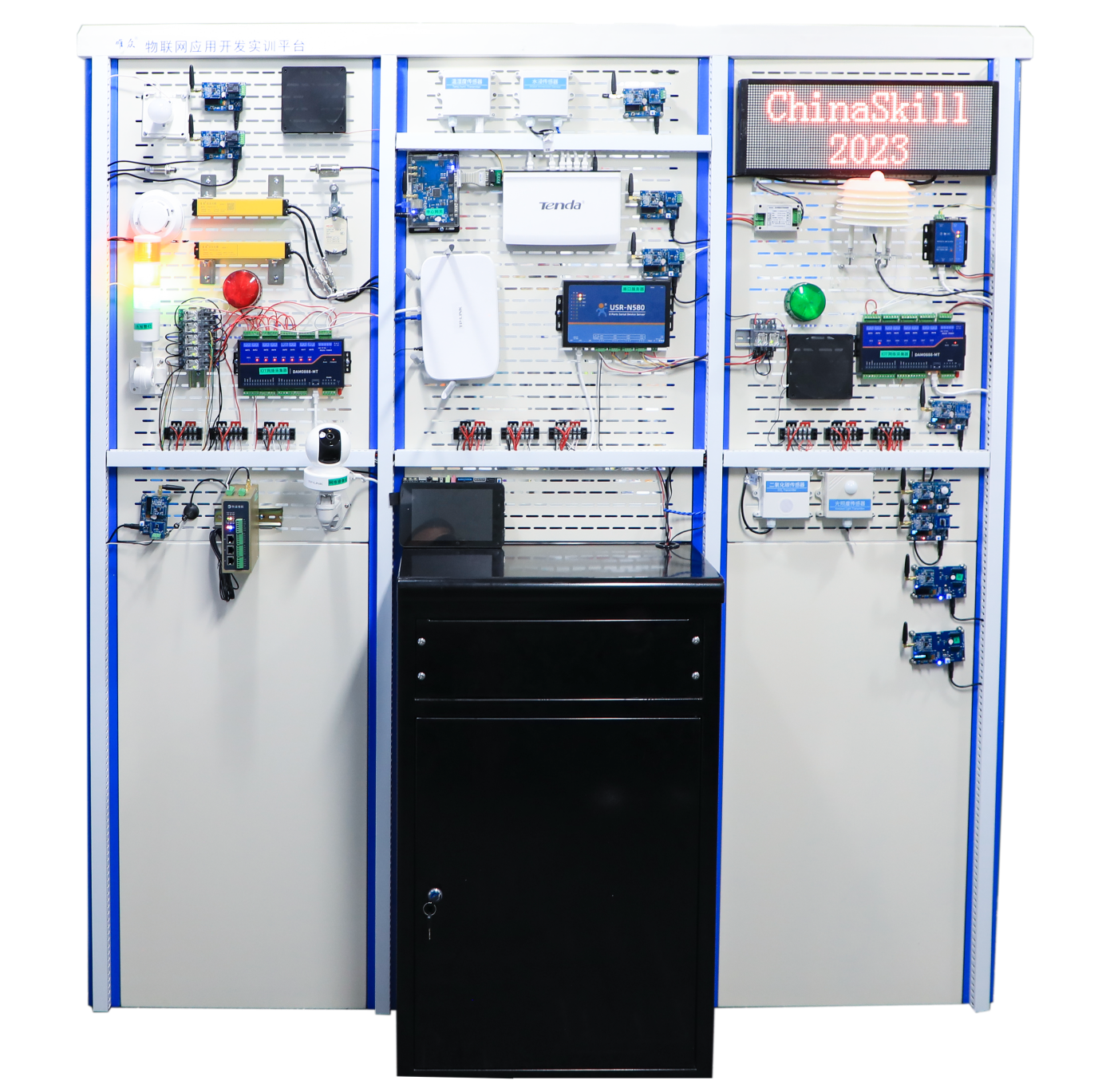

4.物联网工程应用实训系统

物联网工程应用实训系统，作为专为物联网领域设计的多功能教学与实践平台，其架构严谨遵循物联网技术的三层模型——感知层、网络层和应用层，为学生提供了一个全面、立体、真实的实训环境。通过智能家居、智慧农业、智能交通和智慧安防等实际应用案例的深入剖析，该系统不仅引导学生掌握物联网的底层硬件原理，还深入理解其业务逻辑与应用开发的全过程，从而培养出具备物联网系统设计与开发能力的复合型人才。

实训装置巧妙地融合了传感器技术、RFID技术、接口控制技术、无线传感网络技术和Android应用开发等前沿技术，形成了一个功能丰富、技术密集的实训平台。平台上的433M无线设备、ZigBee节点、射频设备、各类控制设备、网关以及物联网云平台的集成，不仅提供了物联网技术的基础实训，还通过模块化设计，构建了从验证性、设计性到综合性和创新性的多层次实训体系。

借助这一实训系统，学生可以亲手实现智能家居的智能门禁与安防监控、环境监测、设备自动化控制，以及农业领域的环境智能检测与设备智能调控，充分体验物联网技术在实际场景中的应用魅力。这种寓教于乐、学以致用的教学模式，极大地激发了学生的学习兴趣与创新潜能，为他们将来在物联网相关行业的发展奠定了坚实的基础。





产品特点

(1) 方便教学：本系统围绕物联网专业人才培养目标,优化设计教学方法,从知识学习到技能训练再到能力提升,实现教学的系统性和针对性。

(2) 技术覆盖广：系统集成了物联网领域的各主要技术点,实现了对物联网技术的全面系统覆盖。

(3) 提供丰富的应用实训系统实例：系统在智能家居、智慧交通、智慧农业、环境监控等领域提供了丰富的物联网应用场景和案例。

(4) 模块化设计方便扩展：模块化和平台化设计,配合标准实训工位,既可满足教学需求,也可方便扩展更多技术和应用场景。

(5) 配套海量教学资源：系统拥有完善的教学资源,包括指导书、素材、视频等,并提供免费的安装部署和培训服务。



技术优势

（1）无线通信模组

无线节点支持通过唯众的可视化界面生成器和可视化控制器进行在线功能配置,可以动态改变无线节点的IO口功能,无需烧录新固件。无线节点的IO口可配置为按键输入、数字量输入、数字量输出、模拟量输入和PWM输出等功能,可按需求在这些功能之间进行切换,极大地提高了无线节点的通用性和可重用性。

（2）可视化编辑器

系统提供PC端的可视化界面生成器工具,通过简单拖拽就可以生成不同的设备操作界面,无需编程。界面生成器支持指示灯、按键、图片、变量视图、超链接等多种可视化控件,这些控件的操作可以直接对应到物联网设备的无线节点模块上。生成的界面可直接导入APP使用,无需重新编译安装,实现了界面与设备的可视化绑定。这简化了APP的开发过程,开发者无需处理底层设备通信,通过简单配置就可以完成界面与设备的联动。

（3）可视化控制器

APP可以实现对无线节点的监控和控制。APP内可以查看节点的数据和状态,也可以对节点进行动作控制。不同无线节点之间可以进行动作联动,联动操作通过APP图形化配置即可实现,不需要编写代码。APP还提供动作列表编辑功能,可以将执行器的动作顺序组织成列表,指定触发源,完成联动控制逻辑的可视化配置。以上功能简化了APP的开发,开发者无需处理底层连接和通信,就可以通过简单配置实现节点监控、控制和联动。

（4）物联网关

本产品为基于ARM Cortex-M4核心的物联网网关,兼容唯众各类无线节点模块。网关可以将无线节点的数据转换为标准TCP/IP网络格式,实现节点与手机APP、PC软件的互联互通。

网关具备节点管理、多协议支持等功能,可以将不同无线节点抽象为独立设备,构建跨协议的物联网系统。网关提供两路串口透传接口,支持Zigbee、LoRa、NB-IoT等无线模块的扩展,实现多协议转换。

通过手机APP或PC软件,用户可以监控节点数据、配置联动规则,无需编程即可实现物联网控制。平台还提供开放API,供应用开发者进行二次开发。

本产品极大降低物联网系统开发门槛,开发者即便零编程基础,也可以在极短时间内构建自己的物联网应用场景,实现快速开发。



实训功能

1）唯众基础硬件：包含唯众物联网关、唯众物联节点构成，覆盖、 ZigBee 无线传感网络、433M无线通信、 Wi-Fi 无线网络、BLE蓝牙、 LoRa窄带物联通信、 NB-IOT物联通信技术、Android 移动互联开发、嵌入式开发、传感器技术、执行控制、网络通信、 NET 开发、 JavaScript 等技术；

2）唯众实训模块：采用工业级高精度传感器、执行器，涵盖采集模拟量/数字量等多种传感采集技术，基于行业的具体应用进行功能模块的设计，提供完整的硬件驱动层、网络传输层、协议转换调试等教学实训内容；

3）唯众实训项目：通过实训挂板提供的硬件模块，组合形成的各种复杂应用场景，提供完整的硬件驱动层、网络传输层、唯众应用层（Android 和 NET）等教学实训内容；

4）唯众综合案例：基于物联网结合到具体行业的应用案例，提供完整的案例开发手册及相关源码。

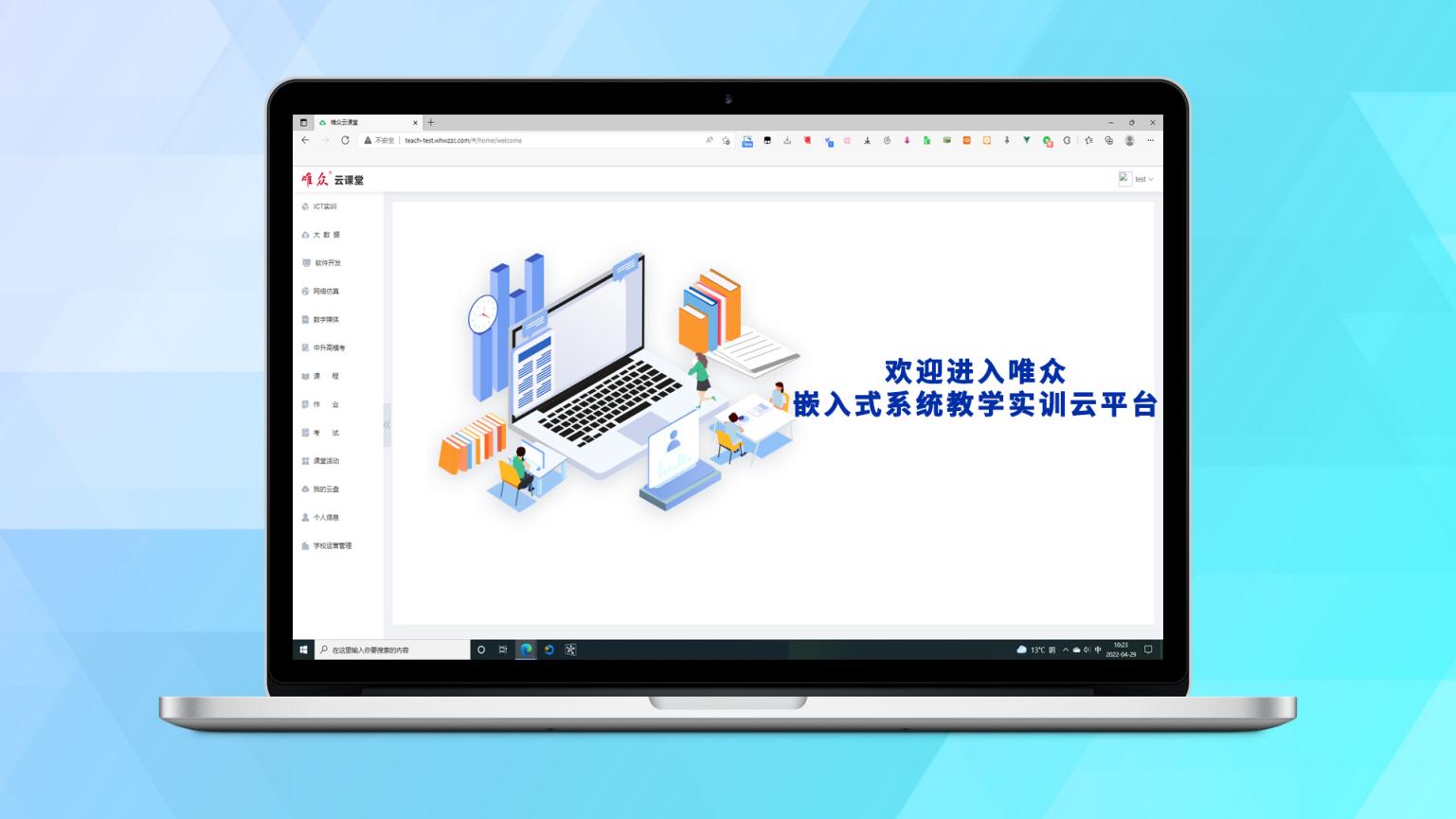

5.教学实训云平台



平台通过引入场景化对象，取代传统的模拟控制，增强了学生对实验的直观认知；通过虚拟现实技术构建的三维场景，远程实时呈现控制对象的状态，显著提升了远程实验的真实感和效果；平台的开放性设计，使得学生可以随时随地通过互联网接入实验，满足了新时代学习者的需求；而实验过程的全程记录与数据分析，为教学评估和持续改进提供了有力支持。

平台的软件系统采用了统一的管理架构，集成了用户管理、场景管理、界面管理、通信管理、硬件管理、文档管理和实验预约等多个功能模块，通过B/S架构实现了学生与实验平台的无缝对接。学生只需通过电脑终端登录软件，即可选择心仪的实验场景和项目，进行实际操作，实时获取硬件状态反馈，最后保存实验成果，整个过程既流畅又高效。

该嵌入式系统教学实训云平台由用户终端、软件系统、服务器、工控机、检测/控制/驱动模块、场景对象和摄像头等组成，通过统一的软件系统实现资源的集中管理与合理分配。教师和学生可根据各自角色，灵活选择实验场景与任务，平台的“分时复用”策略，确保了资源的高效利用，同时也保障了每位学生都能获得充足的实践机会。

平台的可扩展性是其另一大亮点，能够根据教学需求和资源状况，动态添加不同类型的场景化对象，丰富实验内容，满足多样化教学需求。设计理念的先进性、功能的完备性以及实现的可行性，使得该平台不仅能够引领教学实训的未来趋势，更能为学生提供一个既先进又实用的学习环境，促进其技能的全面提升与创新思维的培养。

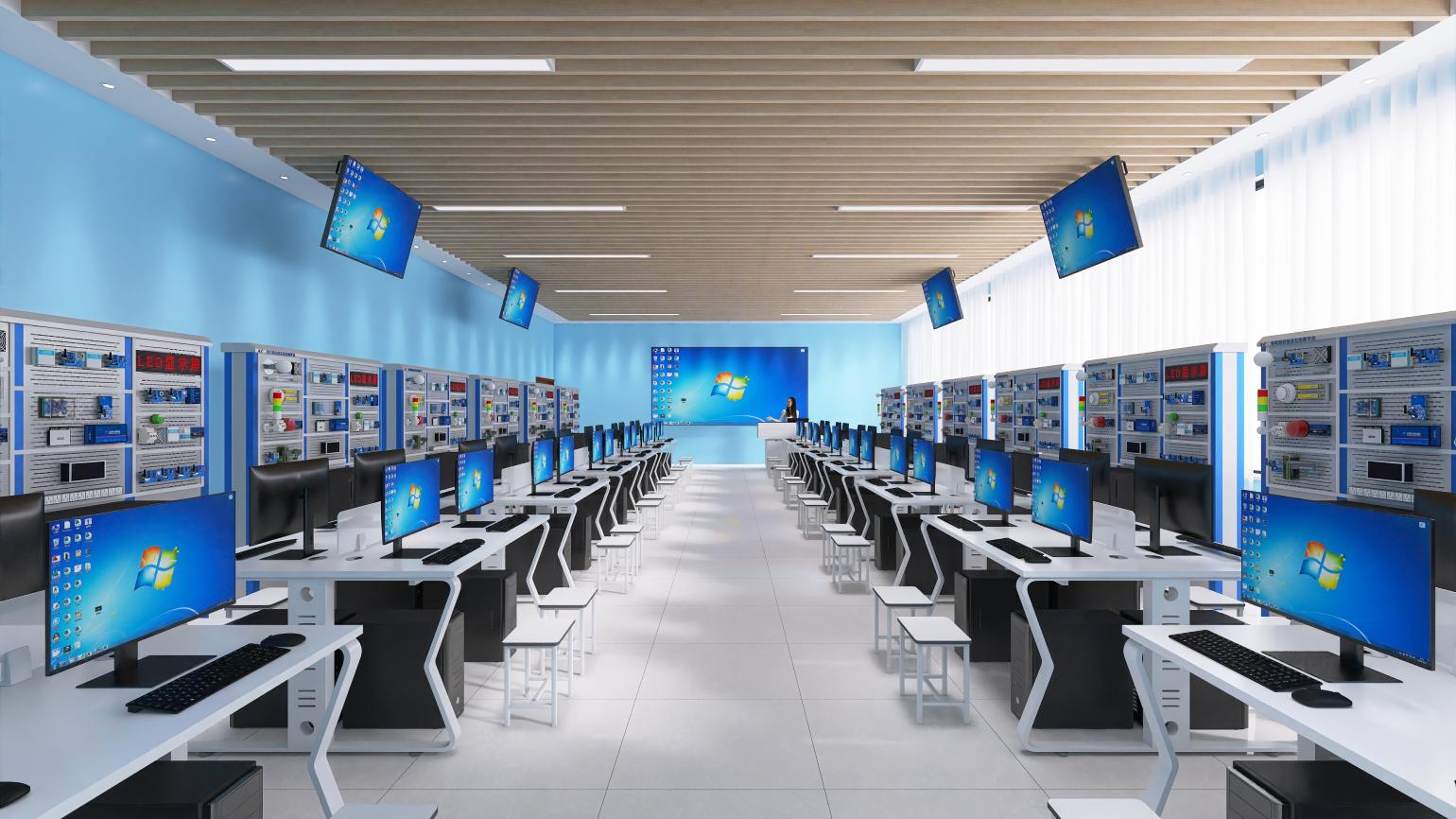

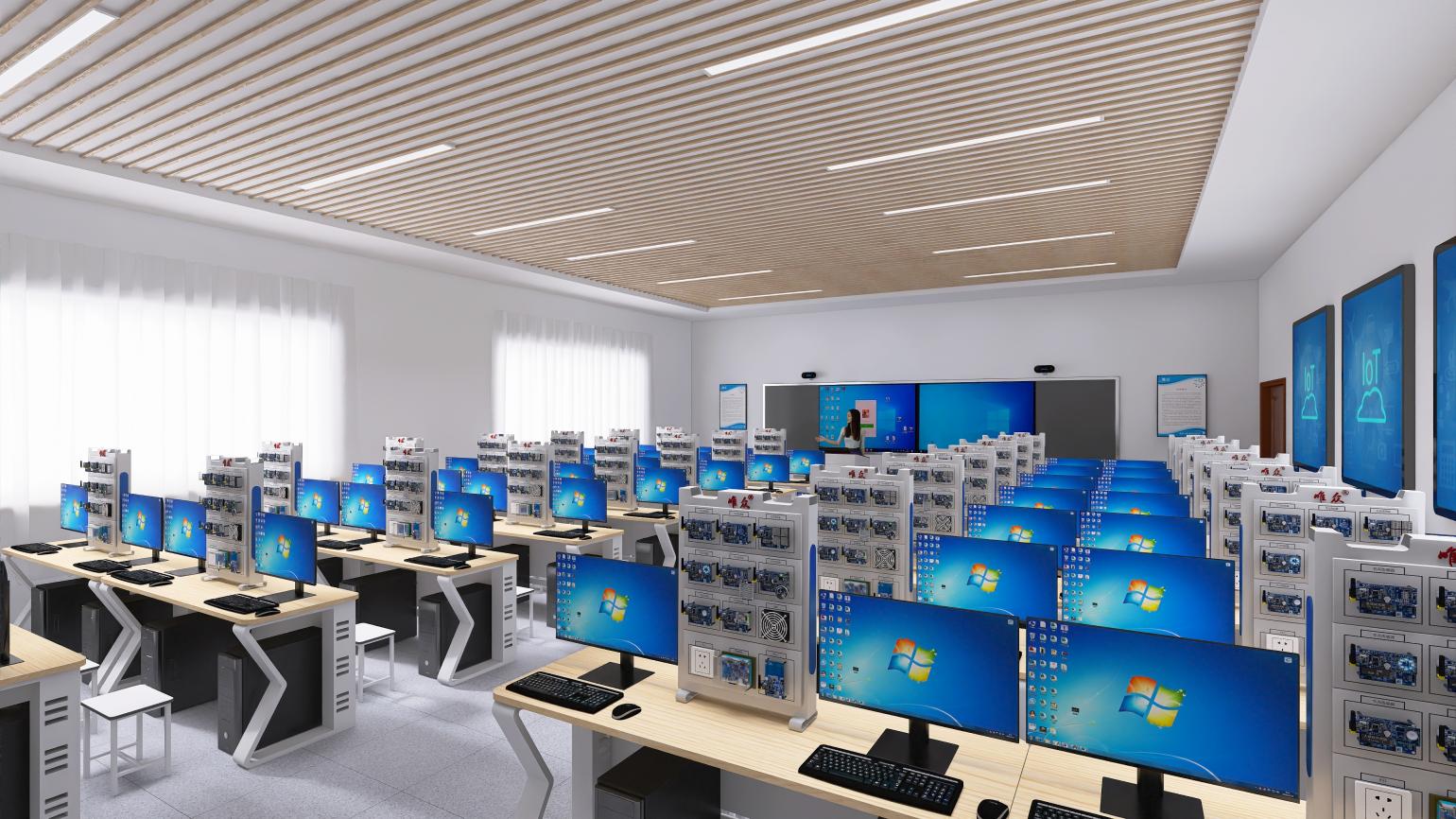

6.嵌入式实训室空间设计
