EER图转relational schema

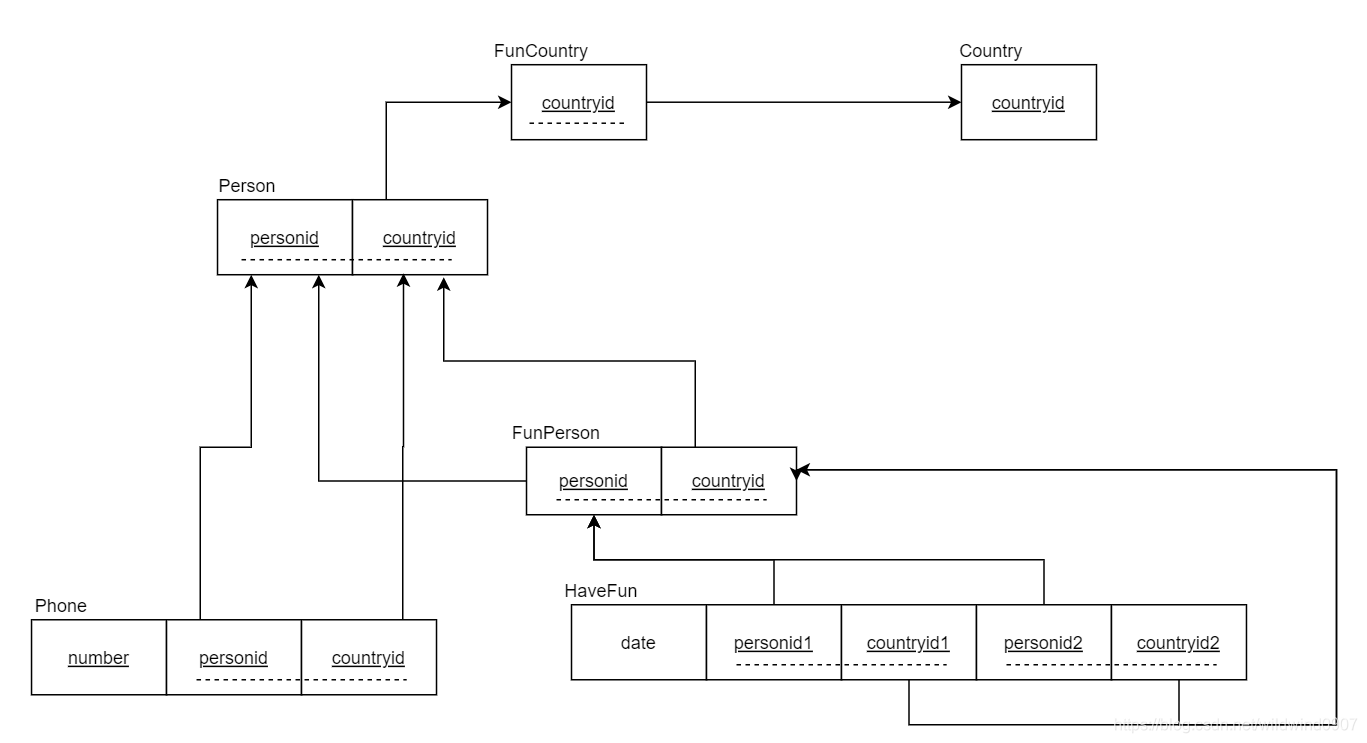

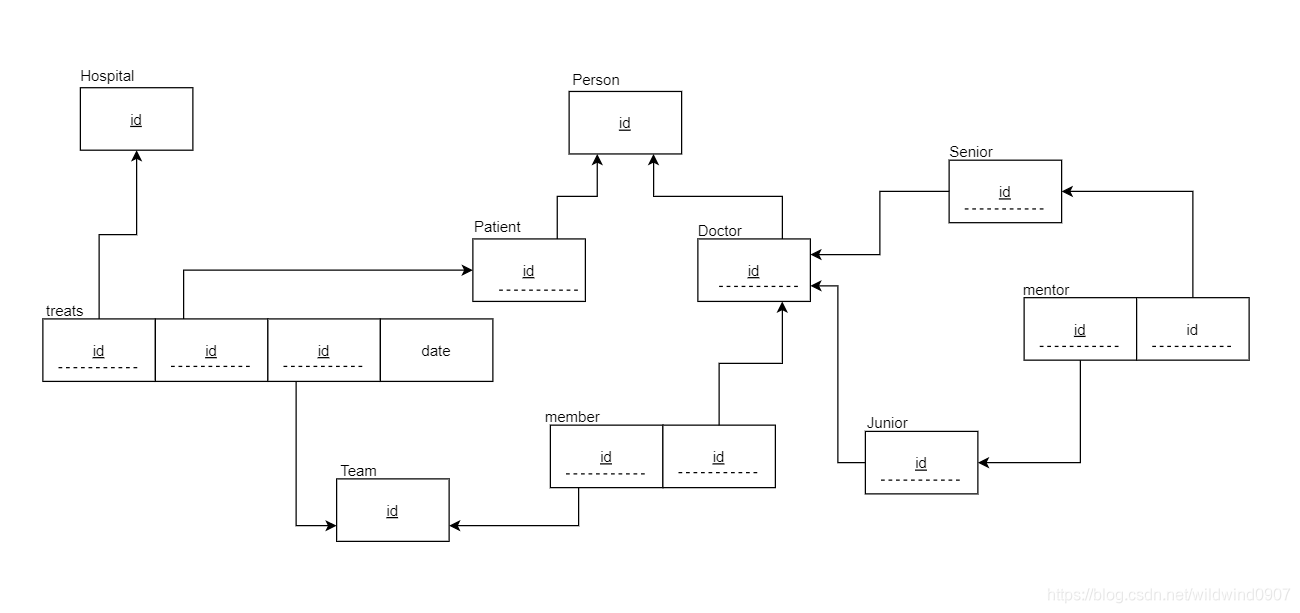

主键(prime key)为实线, 外键(foreign key)或者弱实体的主键为虚线, 连接线指向原实体.

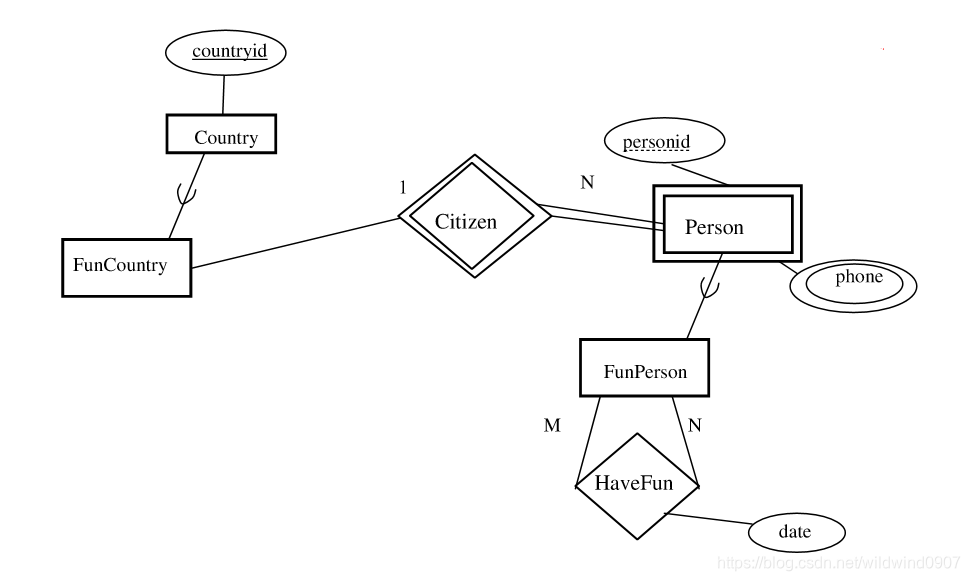

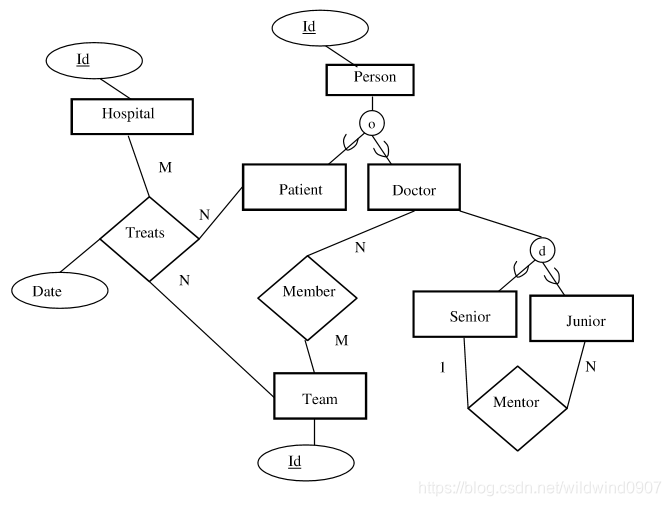

方框是实体, 菱形代表关系, 圈代表属性. 双线连接关系是完全参与(fully participation), 单线是部分参与(partial participation).

在这里插入图片描述

在这里插入图片描述

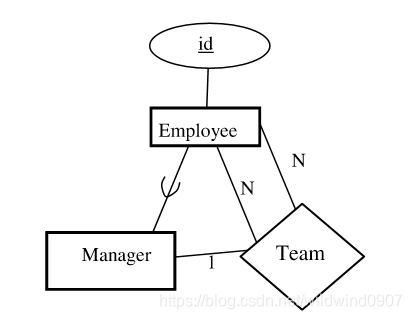

这里的U是从属关系(subtype relationship),开口对着父实体. 子实体会继承父实体的主键. 另外, 子实体的主键在EER图中不需要写出.
双线方框是弱实体(weak entity), 弱实体要完全参与弱关系(双线菱形), 且其主键画虚线.
双圈是多值属性(multi-valued attribute), 在relational schema时要提出单独做表, 继承原实体的所有主键, 其自带的属性也作为主键之一.
当出现NN关系(多对多, N-N relationship)时, 需建立新表, 并同时继承关系双方的所有主键.

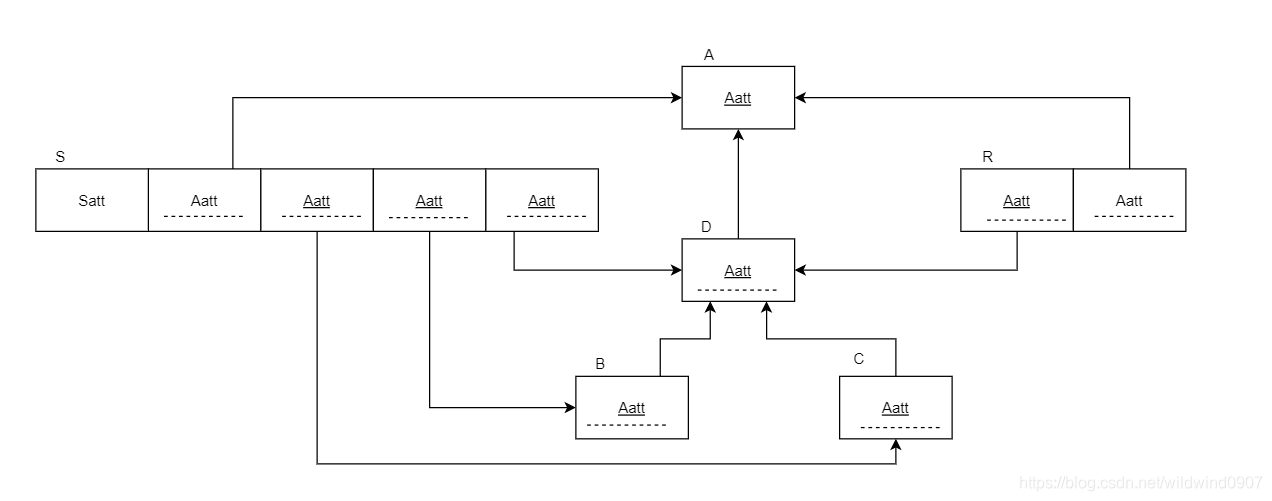

当出现1N关系(1-N relationship)时, 在N主体的表里添加1主体的主键作为外键(见例题3的B与C). 或者可以单独建表, 并从对应N的主体继承主键, 从对应1的主体继承外键(见例题5的Senior与Junior).

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

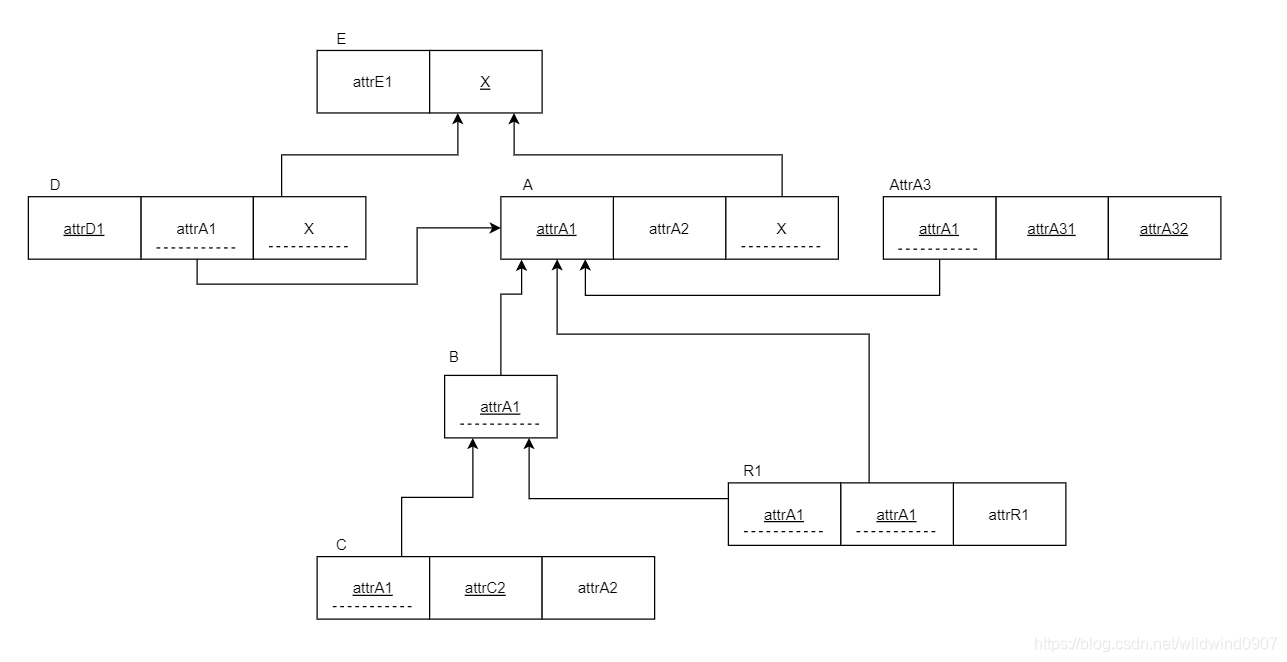

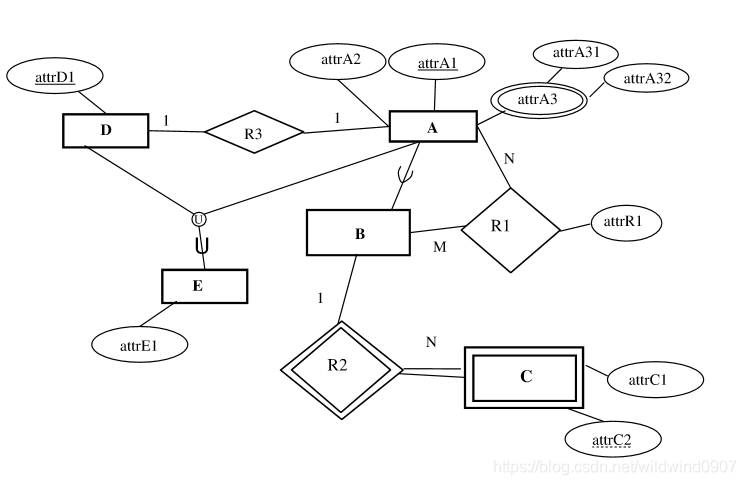

这里的圆圈带u为并集(union), 可以当做不交集(disjoint, 圆圈带d)的反义词. 也就是说E是D与A的共同的父集, 但D与A无相交. 所以在E中新建属性X, 分散到A与D中.

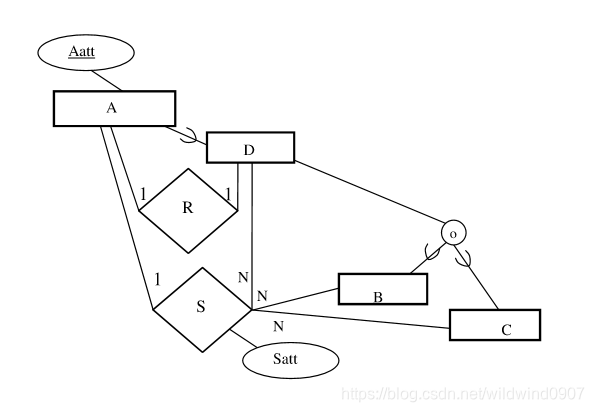

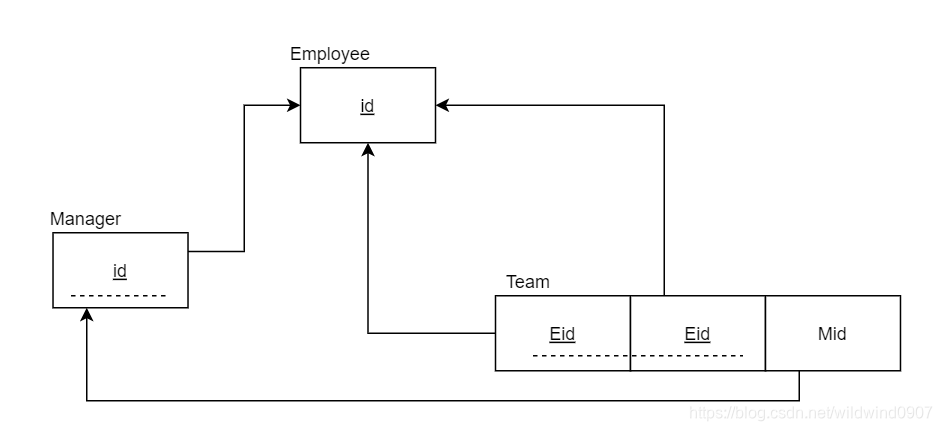

实体间还有11关系(一一对应), 在schema中可以对任一实体的表中添加另一实体的主键作为外键.

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述
