Proteus原理图捕捉功能

在电路设计中，连接元件是原理图上最常见的操作。而新版的Proteus中有一个智能导线自动布线器，可在连接元器件时保持连接整齐，还支持按端和网络名进行连接，特别适用于大型设计。

Proteus 原理图捕捉功能具有智能、无模式布线功能，完全支持端子连接、总线连接和分层设计。

1. · 无模型布线意味着可以随时进行连接
2. · 拥有着先进的布线算法以及自动重复模式
3. · 支持总线连接以及总线引脚
4. · 完整的设计层次以及工作表之间的连接

布线

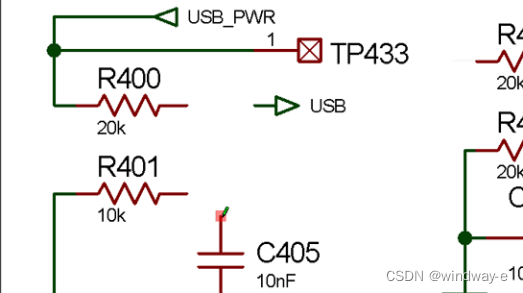

放置线路非常简单，只需点击要连接的两个引脚，其余的就由导线自动布线器来完成。但如果你想在某个特定位置放置导线路，只需点击中间的角落即可。当元件移动时，导线自动布线器也会运行，自动修复受影响的线路。

同时还完全支持按端子连接，这对连接器或大型设备特别有用。它还支持 NC 端子，可与单引脚网络报告一起用作质量保证检查。

总线连接

Proteus 支持总线、端子、模块端口和设备引脚。因此，它非常适合处理复杂的微处理器设计，其中某些设备可能有 400 多个物理引脚。通过将每条地址和数据总线绘制为单个引脚，可以避免繁琐的编辑工作。通过总线端子和模块端口，可以快速指定板卡和层次之间的总线互连。

设计层次结构

除了支持正常的多页设计（相当于在多张纸上展开电路），Proteus capture还完全支持设计中的层次结构。换句话说，特定元件可以被定义为模块，该模块随后由进一步的电路图表示。层次结构可以嵌套到任意数量的级别，模块可以绘制为标准组件或特殊的子电路块，接口端口可以动态放置和移除。
