Multisim14.0 简易交通灯设计

最新推荐文章于 2024-04-14 14:13:17 发布
最新推荐文章于 2024-04-14 14:13:17 发布
阅读量4.8k 收藏 42
点赞数 7
文章标签： proteus 经验分享 课程设计
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/wl1997203/article/details/129611822
版权

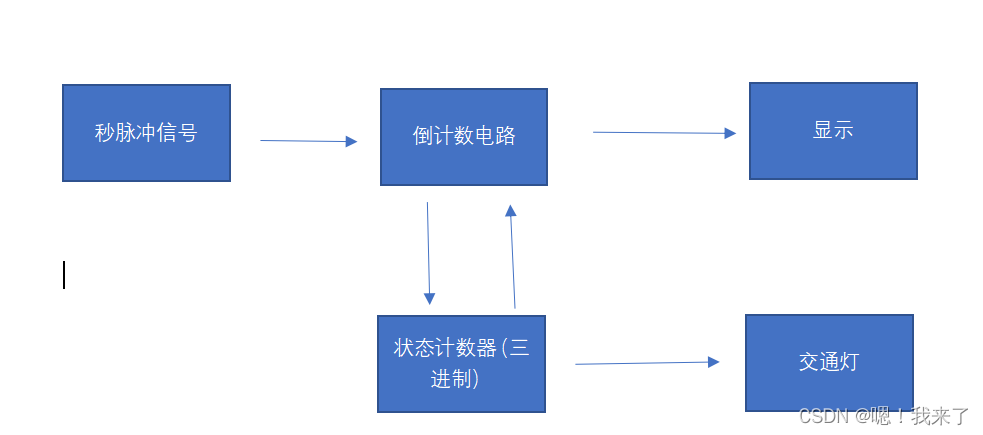

设计框图



设计思路：

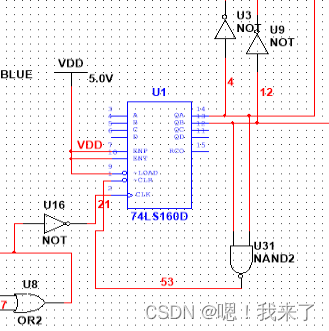

利用74LS160构成三进制计数器，使其对交通灯倒计时显示进行控制。

当计数器输出00（绿）、01（黄）、10（红灯） 并通过逻辑门化简对74LS192倒计芯片的输入端进行控制

00=20（0010 0000）   01= 05（0000 0101）  10=15 （0001 0101）

单元电路
