区间图介绍

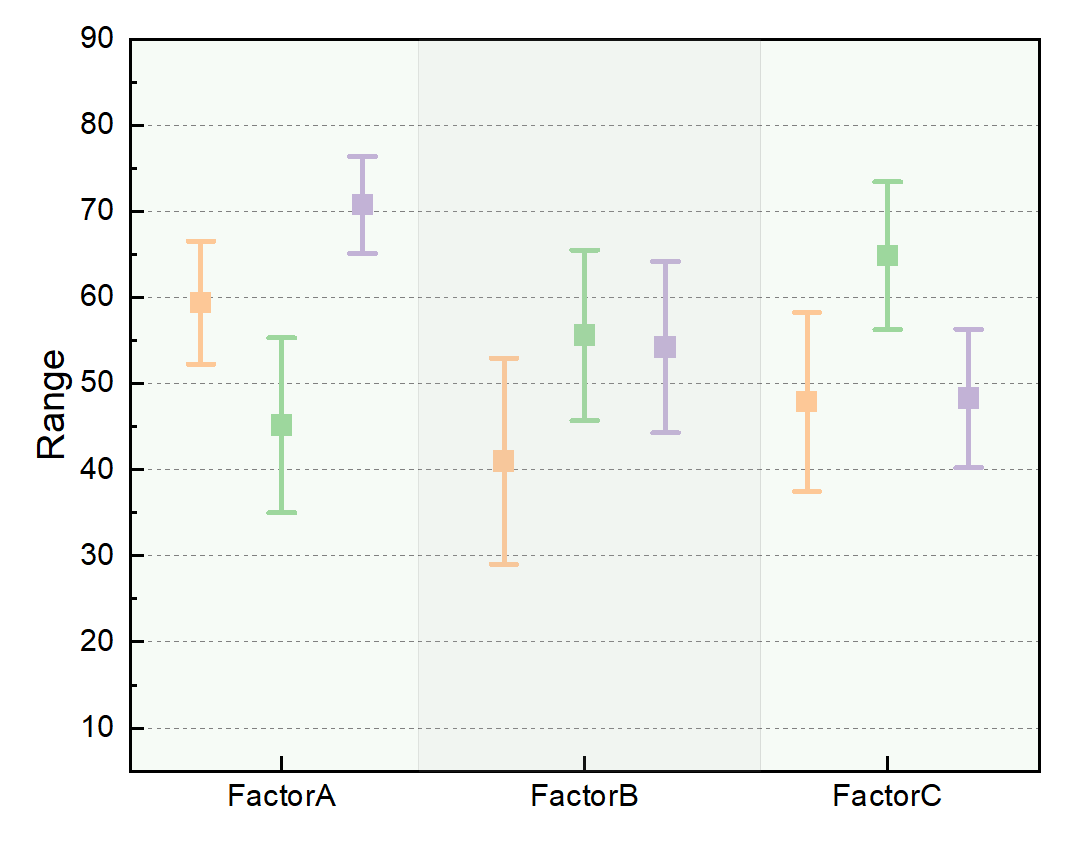

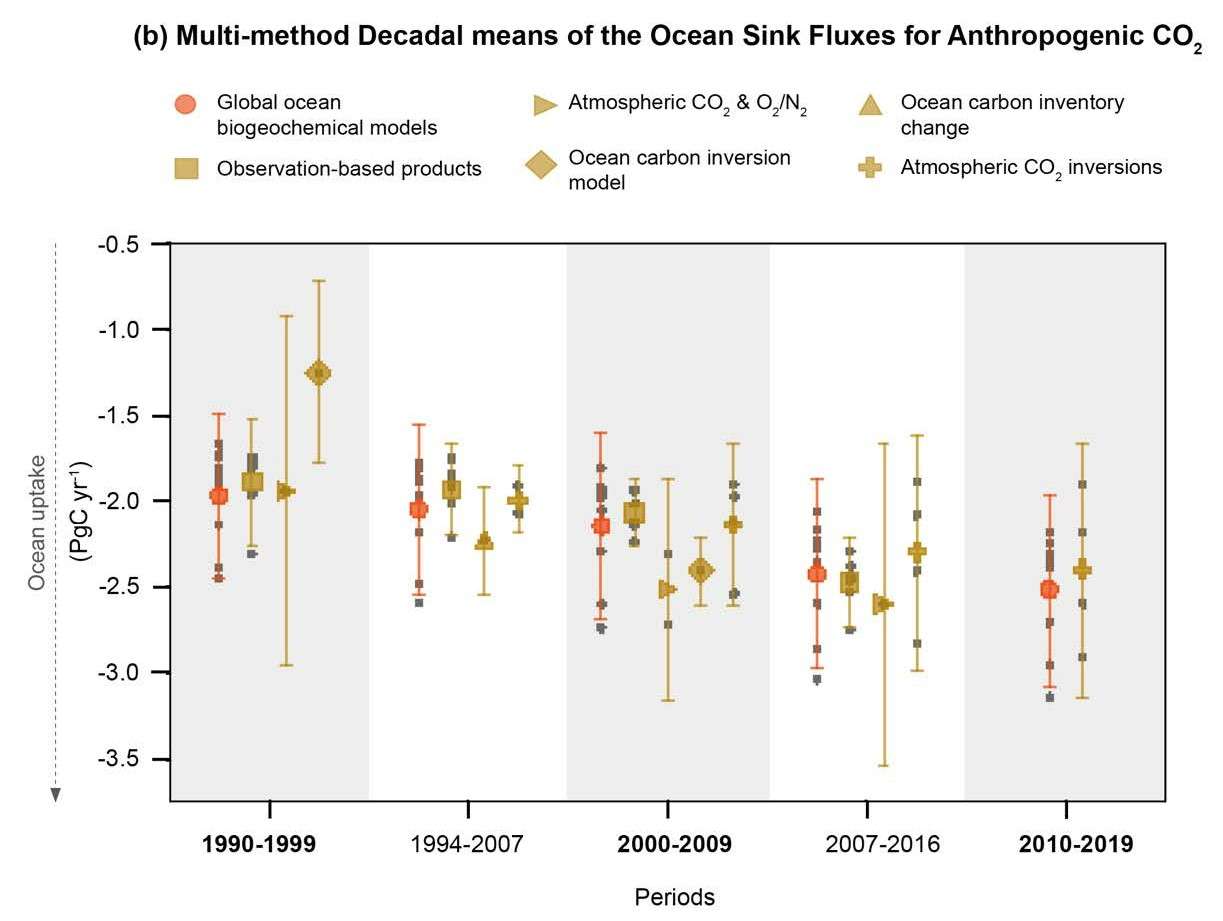

区间图是科研绘图中常用到的一种:
![8](https://img-blog.csdnimg.cn/img_convert/8d0e9f158df7d1cd788abd6fc7fd4689.jpeg)
使用区间图评估和比较组均值的置信区间,区间图显示了每个组均值的 95% 置信区间。
当样本数量为每组至少 10 个时,区间图效果最佳。
用Python、R、Matlab等等都能进行绘制,如:
Python
import matplotlib.pyplot as plt
import numpy as np
plt.style.use('_mpl-gallery')
# make data:
np.random.seed(1)
x = [2, 4, 6]
y = [3.6, 5, 4.2]
yerr = [0.9, 1.2, 0.5]
# plot:
fig, ax = plt.subplots()
ax.errorbar(x, y, yerr, fmt='o', linewidth=2, capsize=6)
ax.set(xlim=(0, 8), xticks=np.arange(1, 8),
ylim=(0, 8), yticks=np.arange(1, 8))
plt.show()

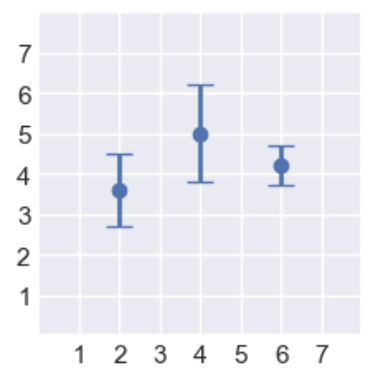

![alt](https://img-blog.csdnimg.cn/img_convert/4790cc2e54c4c52a1b1528486c82b29c.png)
Origin绘制
分组绘制

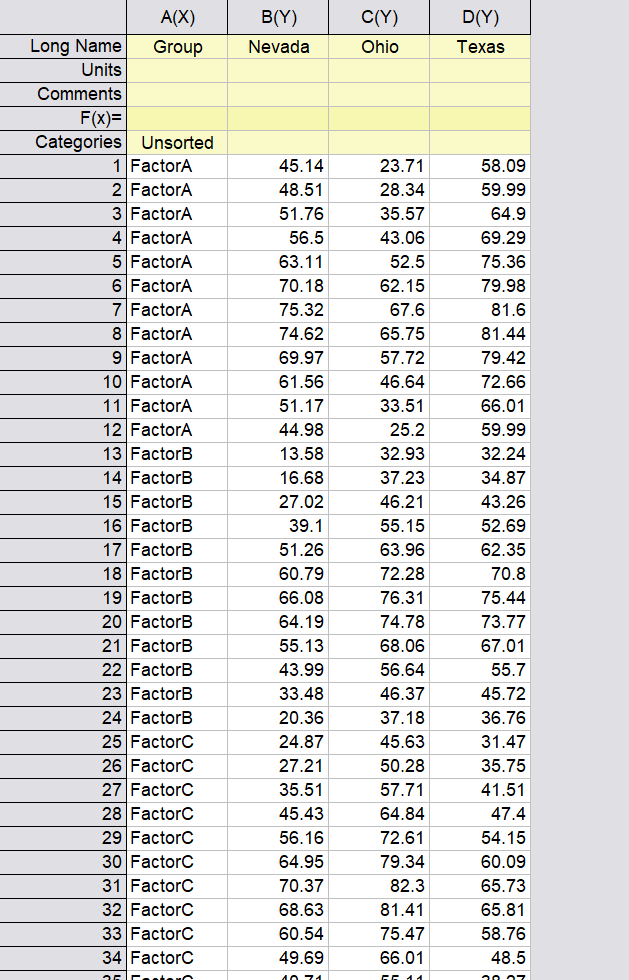

1.把数据复制到Origin
![image-20230216202800792](https://img-blog.csdnimg.cn/img_convert/2626bdd5f1651a282047b1327efc6f0e.png)

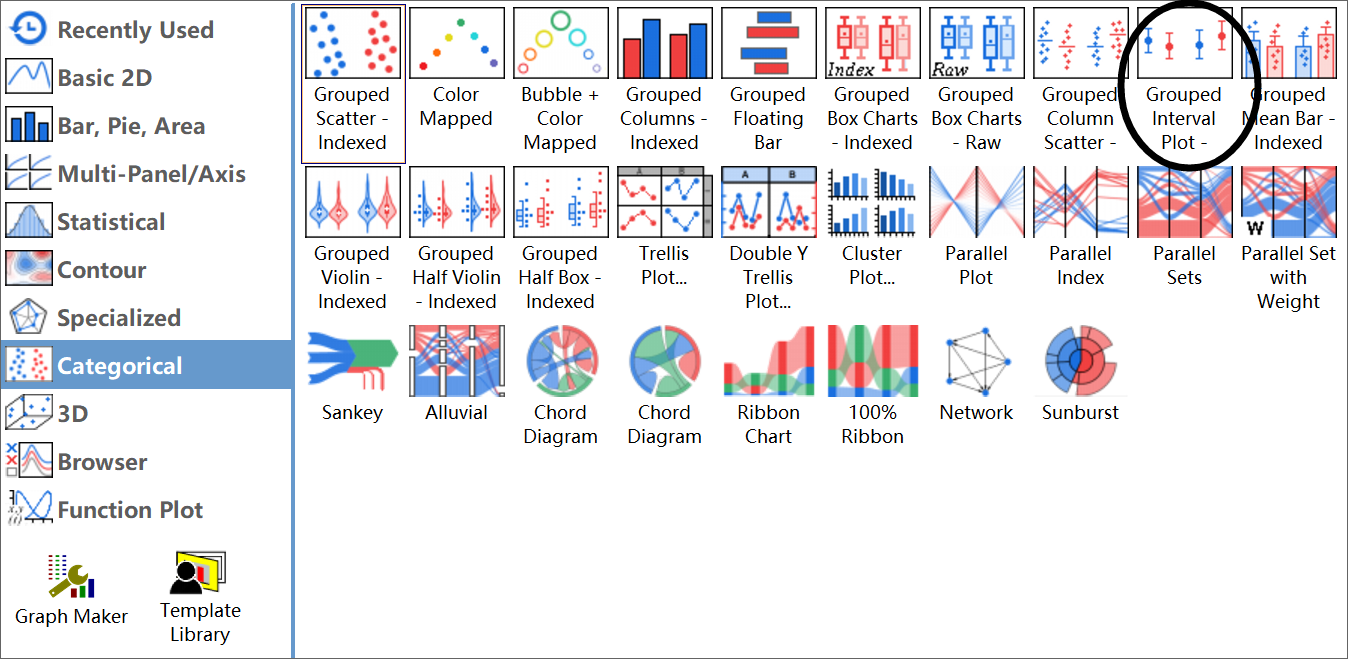

2.选中BCD列,Plot—Categorical—Grouped Interval Plot
![image-20230216202848944](https://img-blog.csdnimg.cn/img_convert/4e4f669b2b7c5ac0220f402d33cc500a.png)

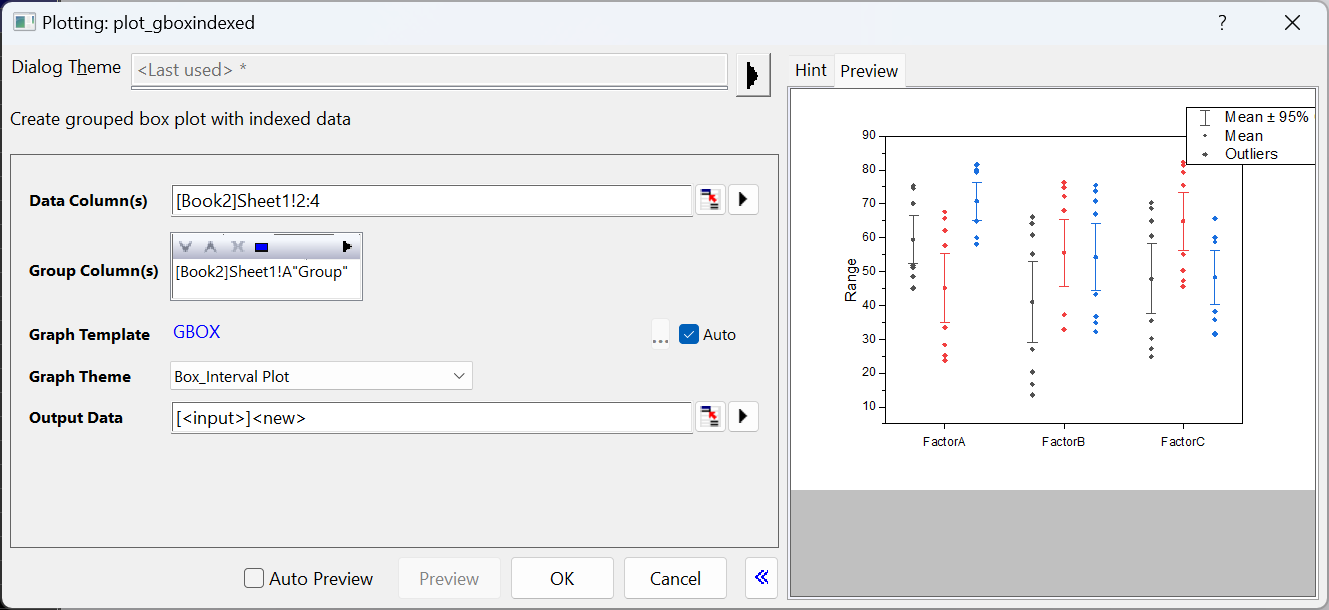

3.分组选择A列
![image-20230216203027989](https://img-blog.csdnimg.cn/img_convert/45dedcd24b638f192ebc31c332da809f.png)

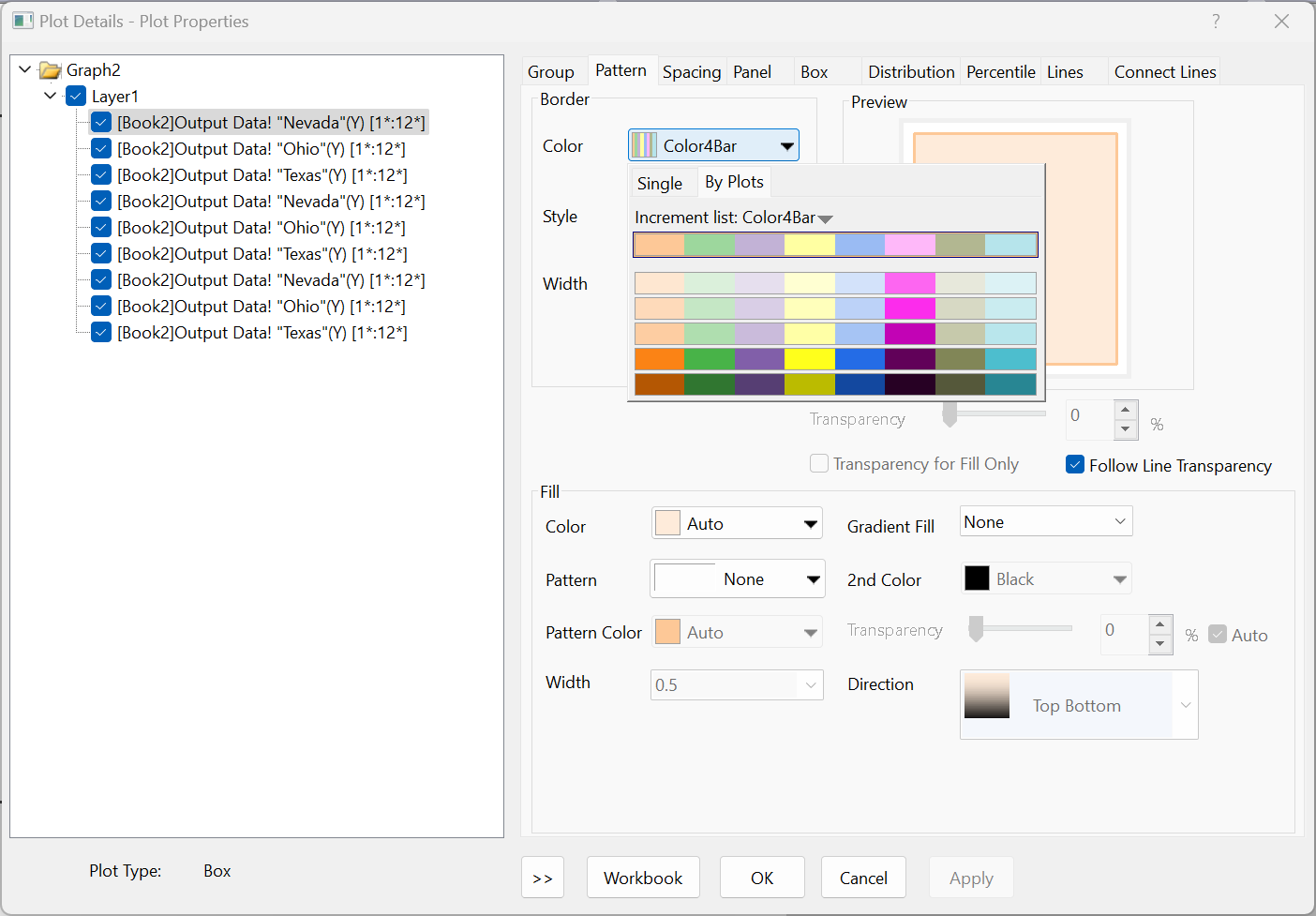

4.双击Interval绘制结果,选择颜色和粗细
![image-20230216203114940](https://img-blog.csdnimg.cn/img_convert/7926a5ec865cf57fed7f5ad9e9fd96e2.png)

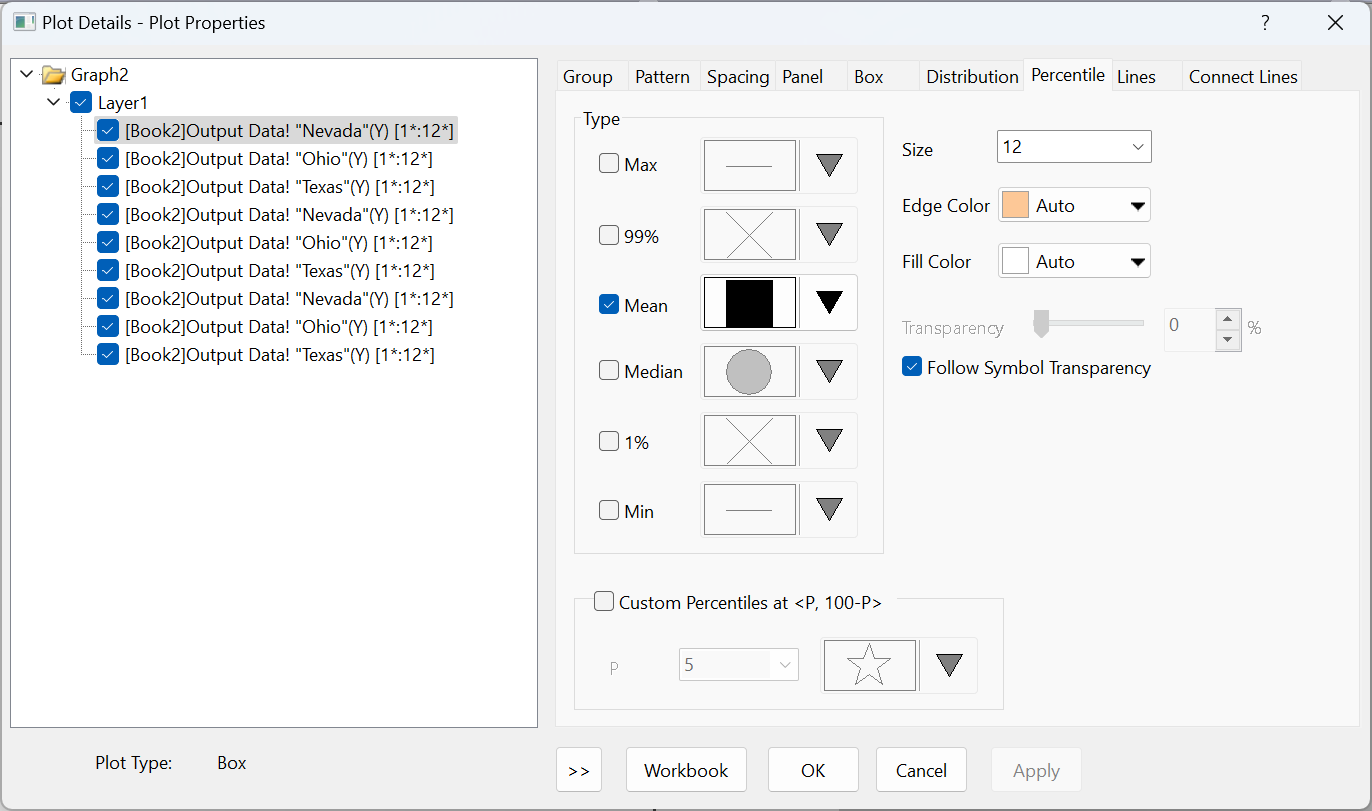

调整平均值点的形状与大小
![image-20230216203142706](https://img-blog.csdnimg.cn/img_convert/72cde25e359d424096fc3963db83ea7c.png)

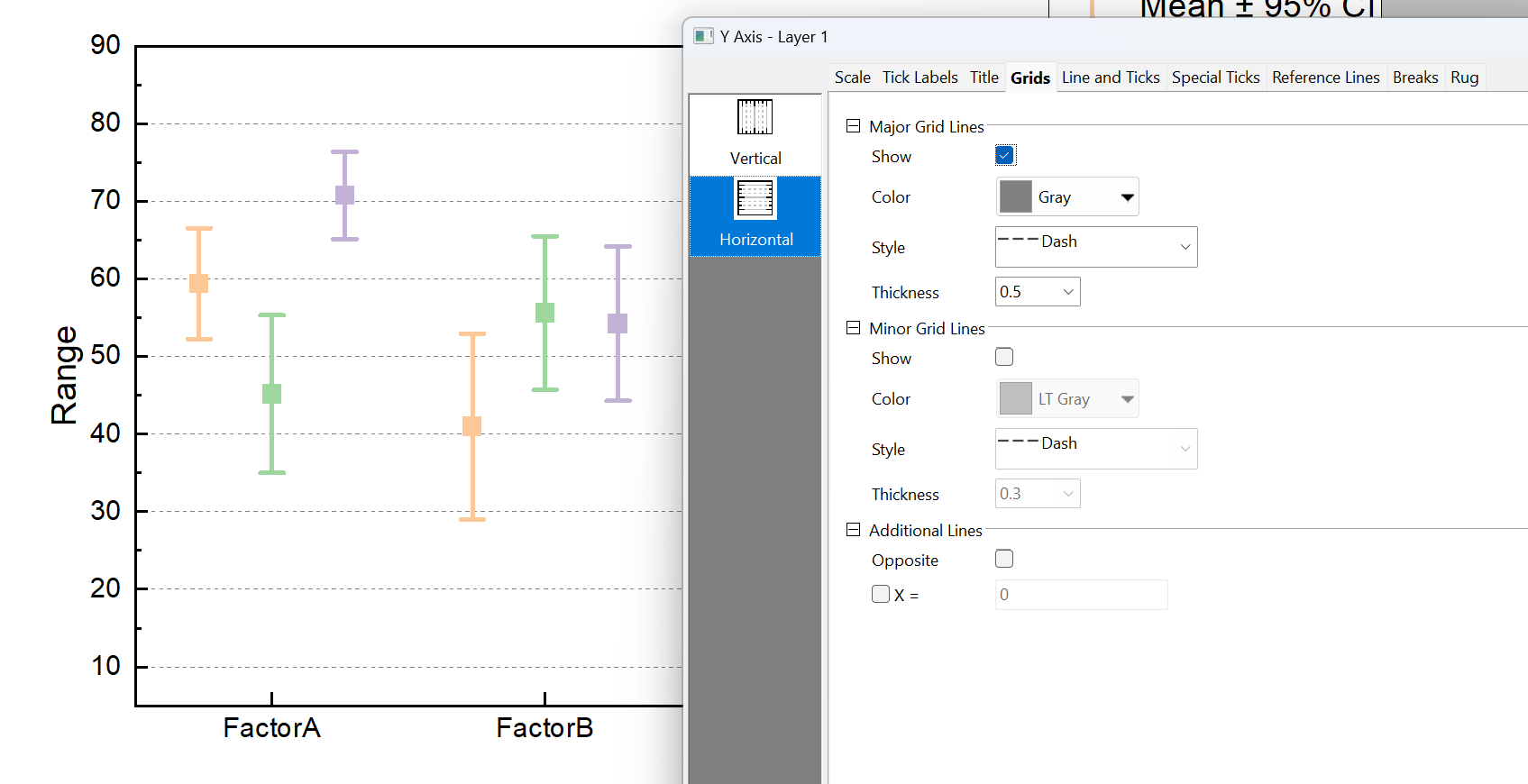

5.添加美化,如水平线
![image-20230216204027546](https://img-blog.csdnimg.cn/img_convert/52399079940a1f5b32db81d84598ffd5.png)
6.设置背景填充:
![image-20230216204427079](https://img-blog.csdnimg.cn/img_convert/65ff4876c95cab08fed4326c8df6f6da.png)
7.保存制图模板下次使用
![image-20230216204519421](https://img-blog.csdnimg.cn/img_convert/153e919bda6b009246a35ae1c64742a6.png)
直接绘制

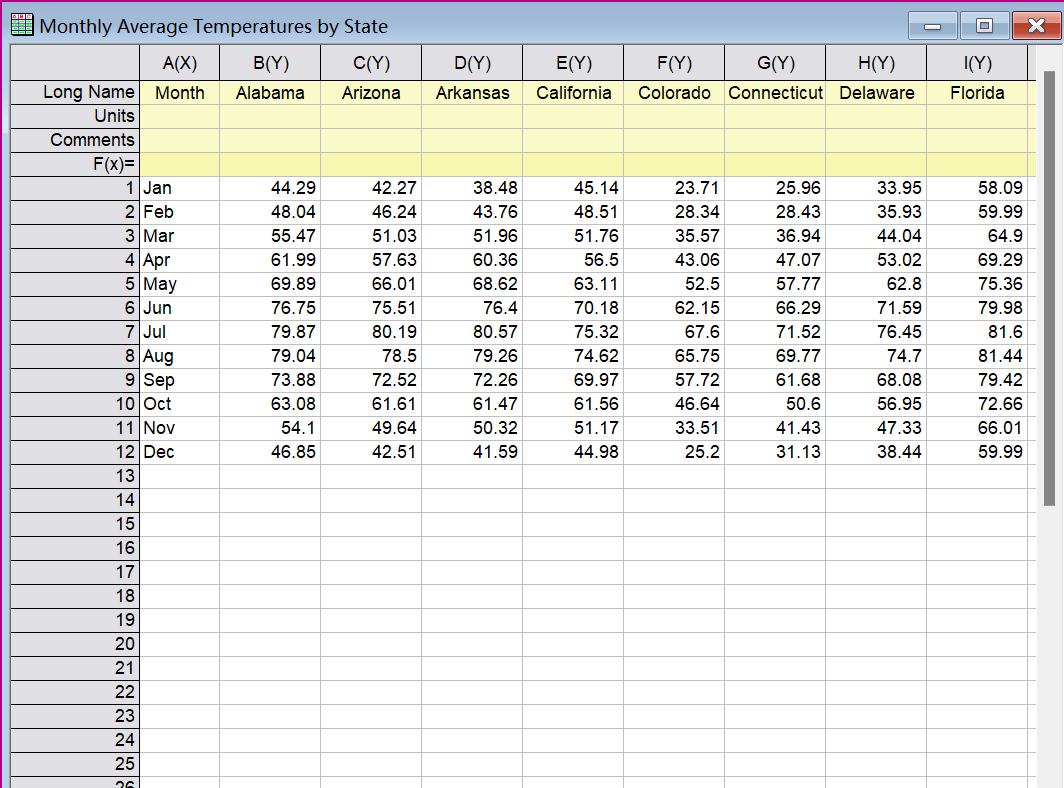

1.把数据复制到Origin
![image-20230216204639122](https://img-blog.csdnimg.cn/img_convert/b2a1e1051bfa6bb6c18103893104350f.png)

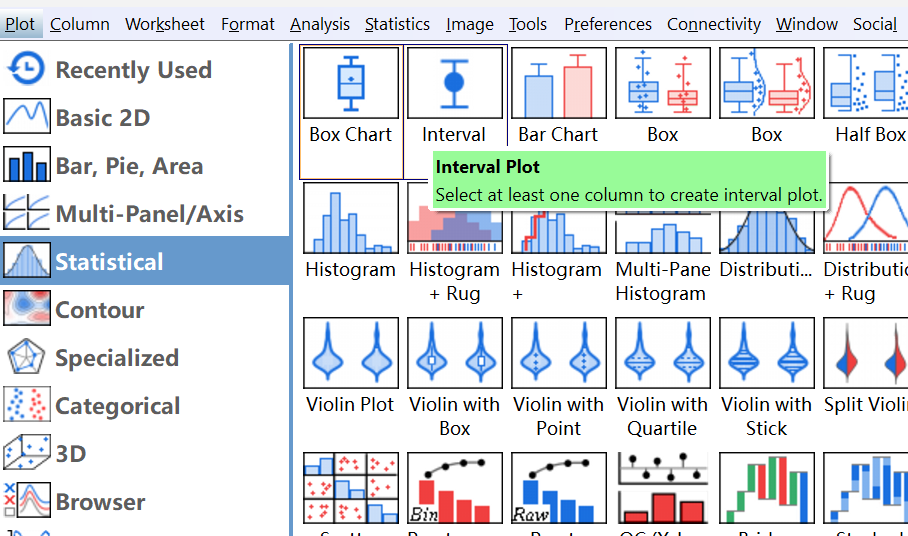

2.选择plot-interval
![image-20230216204710456](https://img-blog.csdnimg.cn/img_convert/2776124641a231aea870a3a897338be4.png)

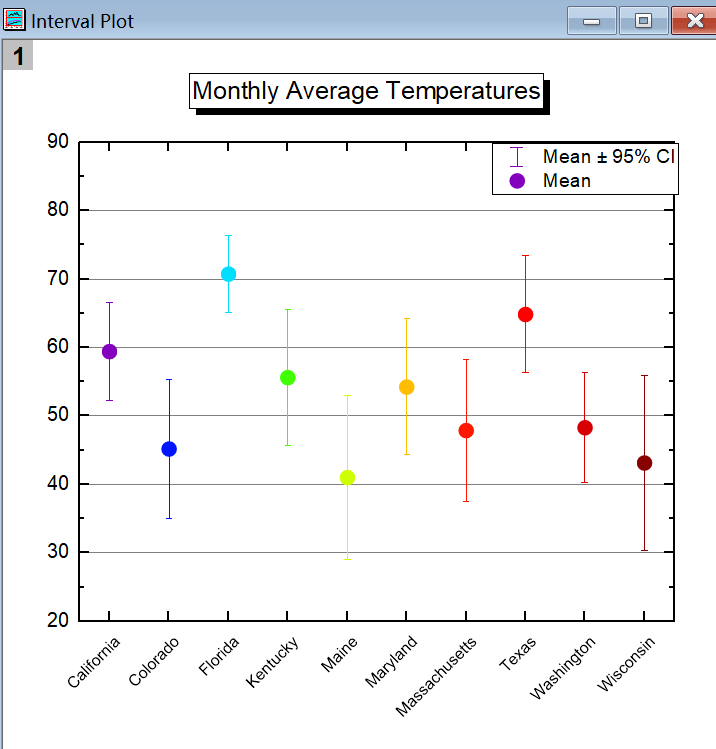

3.按上面的方式调节颜色、大小等等。
![image-20230216205004759](https://img-blog.csdnimg.cn/img_convert/b83264f2e3658471caf3d9ad157bed93.png)
数据和Origin工作空间请后台回复【interval】
