1.构建网络拓扑

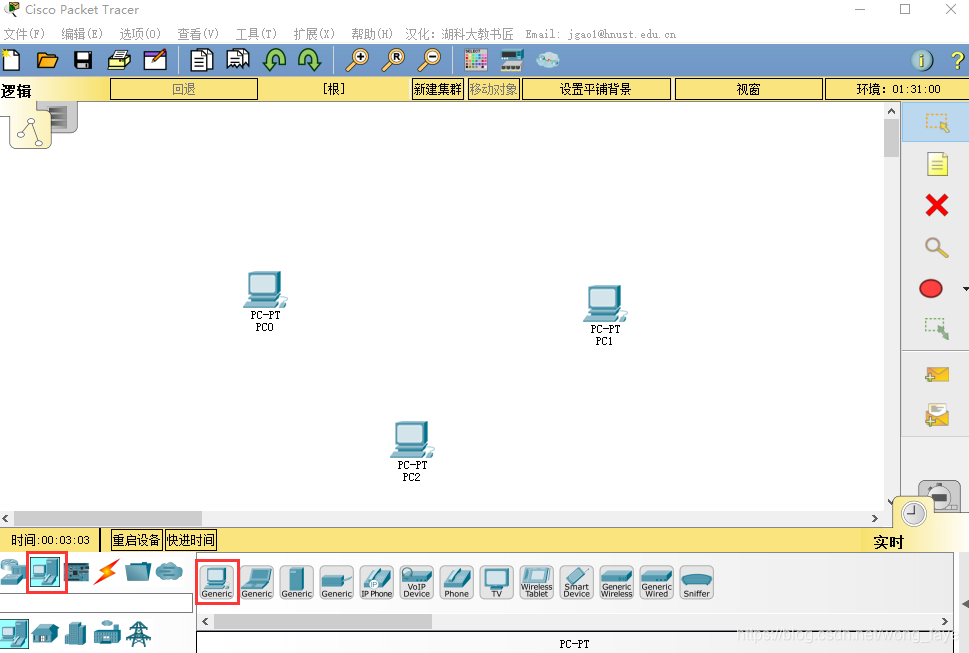

（1）点击【终端设备】，将三台计算机拖入。
在这里插入图片描述

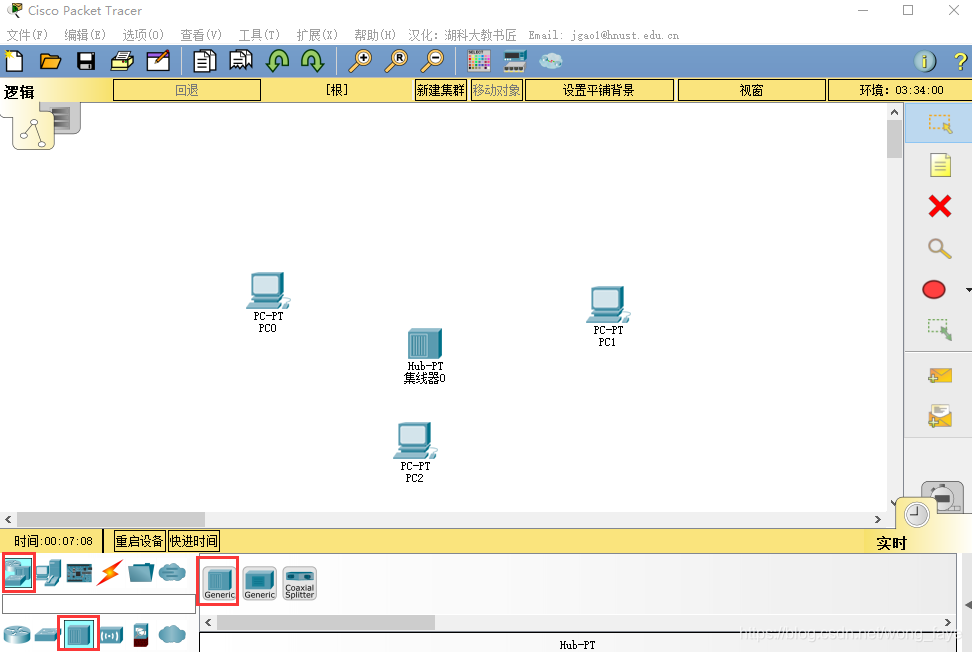

（2）点击【网络设备】，点击【集线器】，将第一台集线器拖入。
在这里插入图片描述

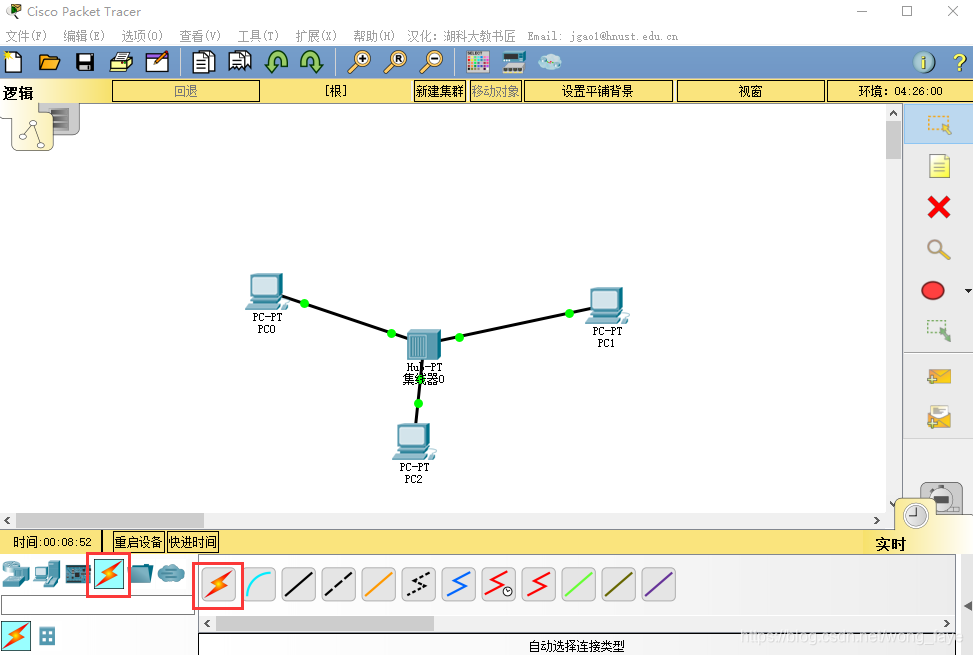

（3）点击【连接线】，将三根连接线连到几台设备上。
在这里插入图片描述

2.配置网络设备

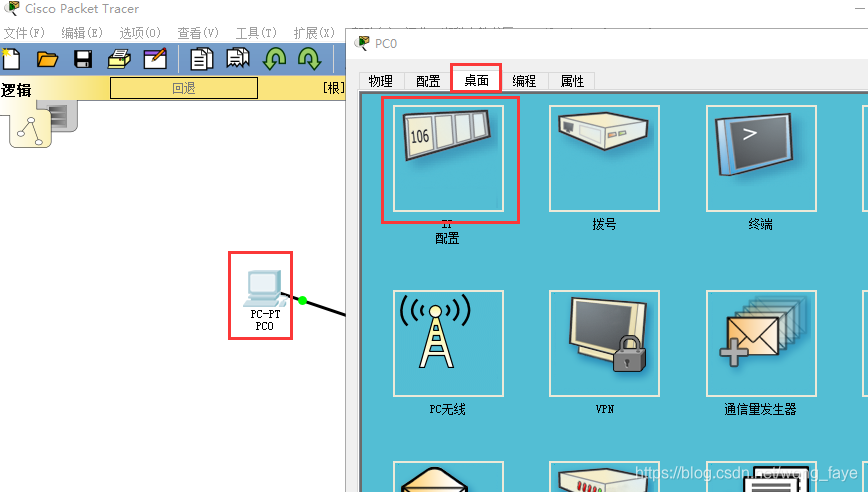

（1）点击【PC0】，点击【桌面】，点击【配置】。
在这里插入图片描述
（2）设置计算机的IP地址，本台计算机的IP地址为：192.168.0.1，其它两台计算机的IP地址分别为：192.168.0.2 和 192.168.0.3。
在这里插入图片描述

3.跟踪数据包

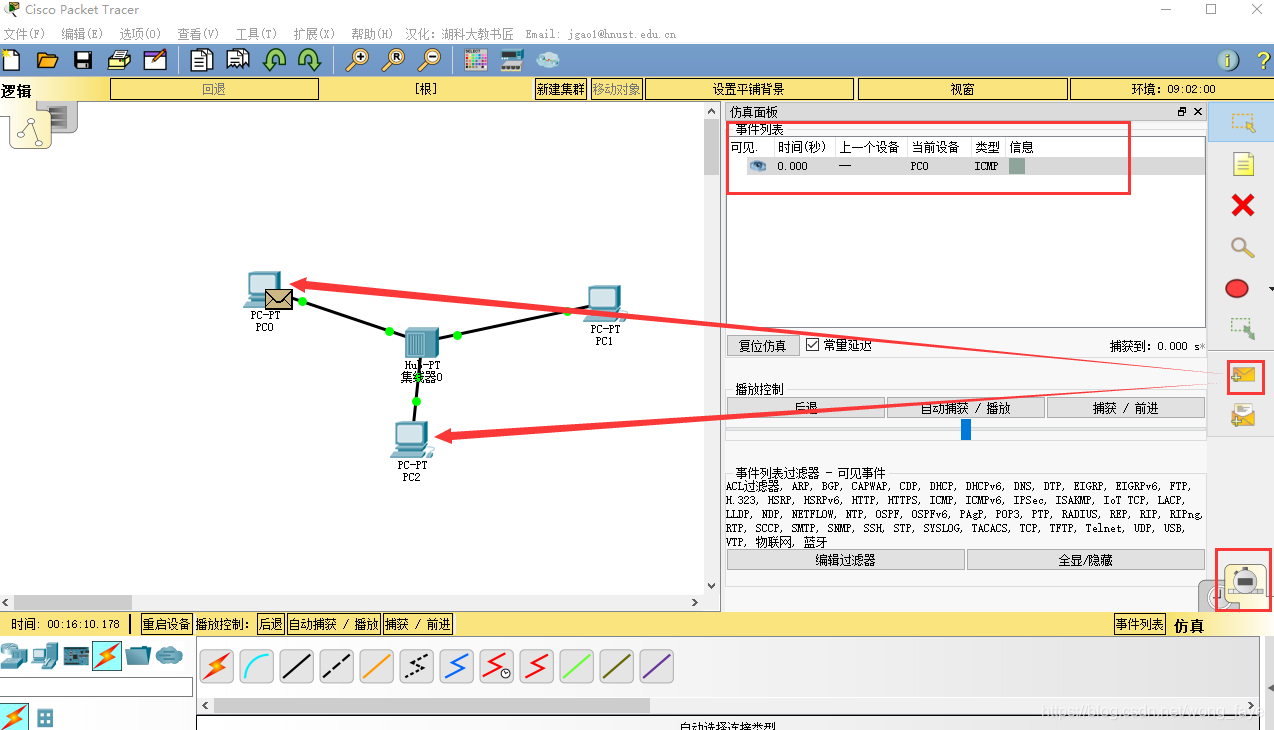

（1）点击右边的【添加简单的PDU】，将数据包添加到【PC0】和【PC1】上，点击右下角的扩展栏，可以看到数据包的发送情况。
在这里插入图片描述

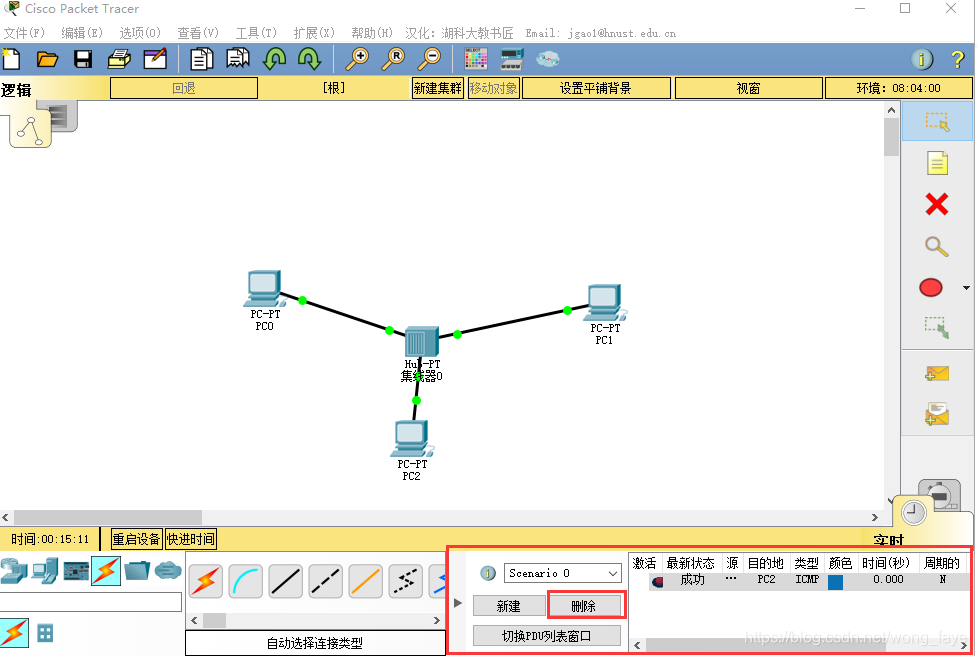

（2）数据一下就发送完了，我们看不到过程，我们要通过【仿真】来看到整个过程，因此先删除这个记录，点击【删除】。
在这里插入图片描述
（3）点击【仿真】按钮，再次发送数据包，可以看到数据列表有数据发送的情况。
在这里插入图片描述

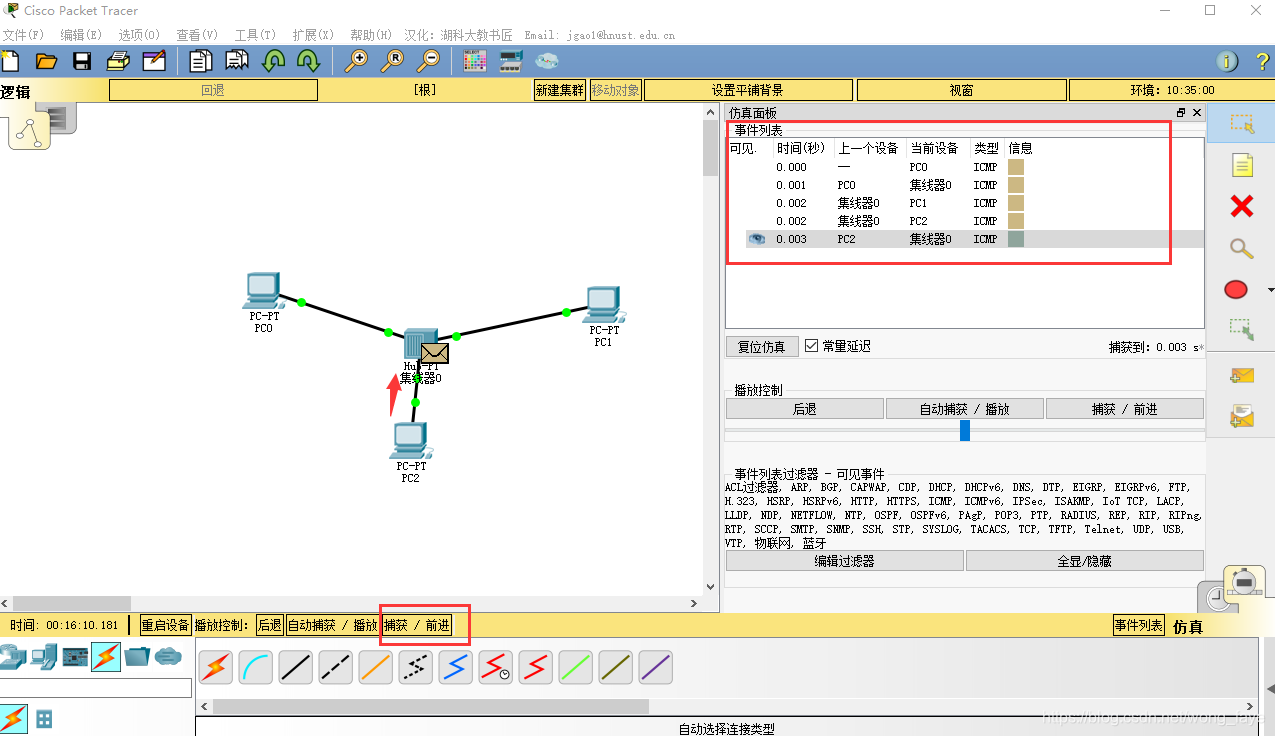

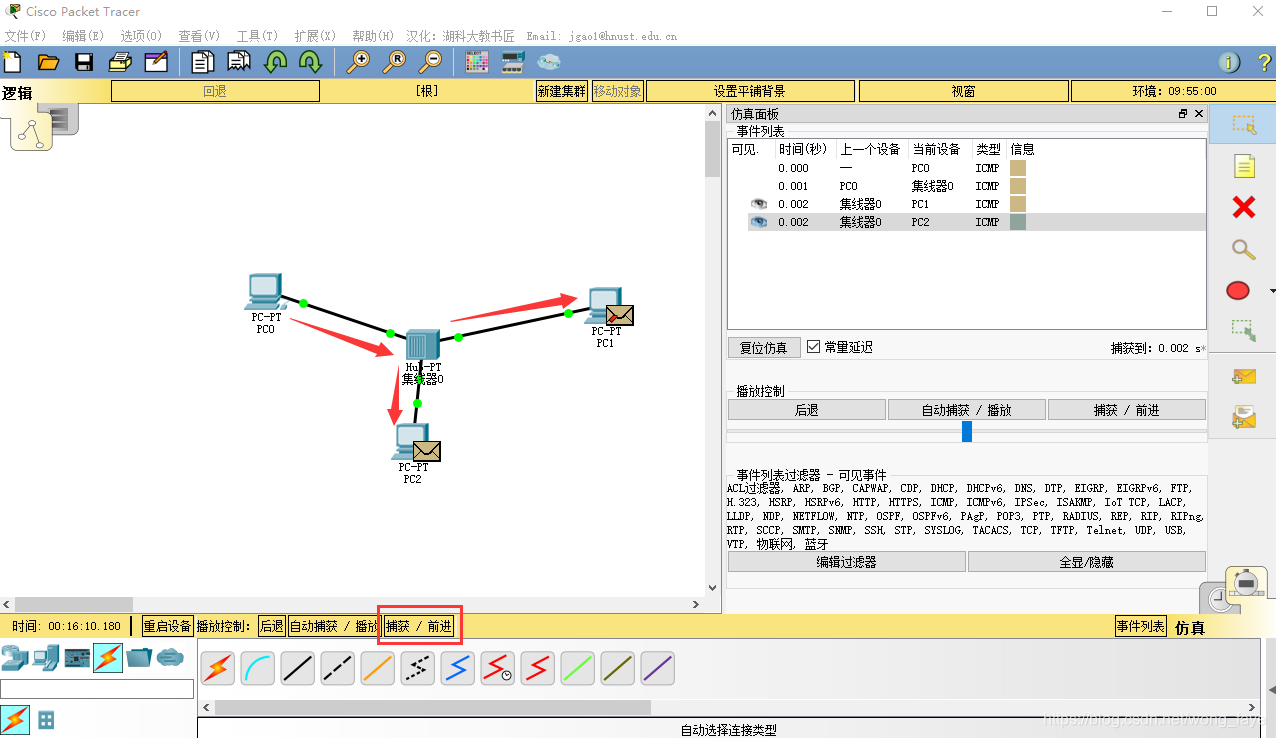

（4）点击【捕获/前进】，可以看到数据包从【PC0】发送到【集线器0】，在发送到【PC1】和【PC2】。
在这里插入图片描述
（5）数据包发送到【PC2】后，再次点击【捕获/前进】，可以看到【PC2】返回了一个数据包。
在这里插入图片描述

4.查看数据包

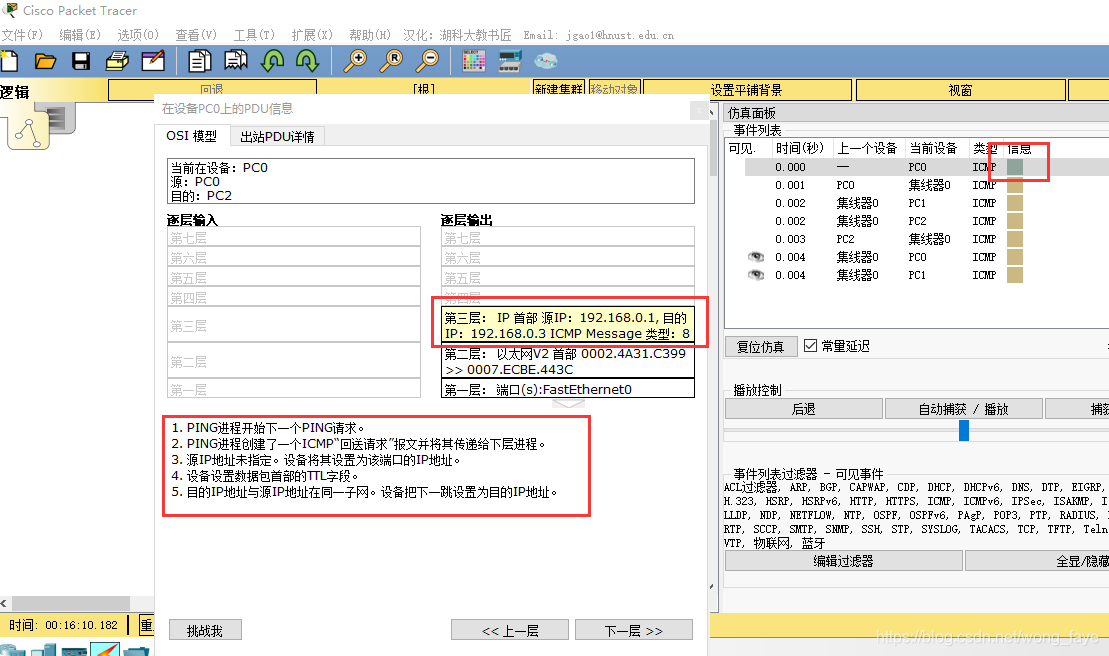

（1）点击事件列表中的信息，可以看到数据包的详细信息，点击各层，可以看到执行过程。
在这里插入图片描述

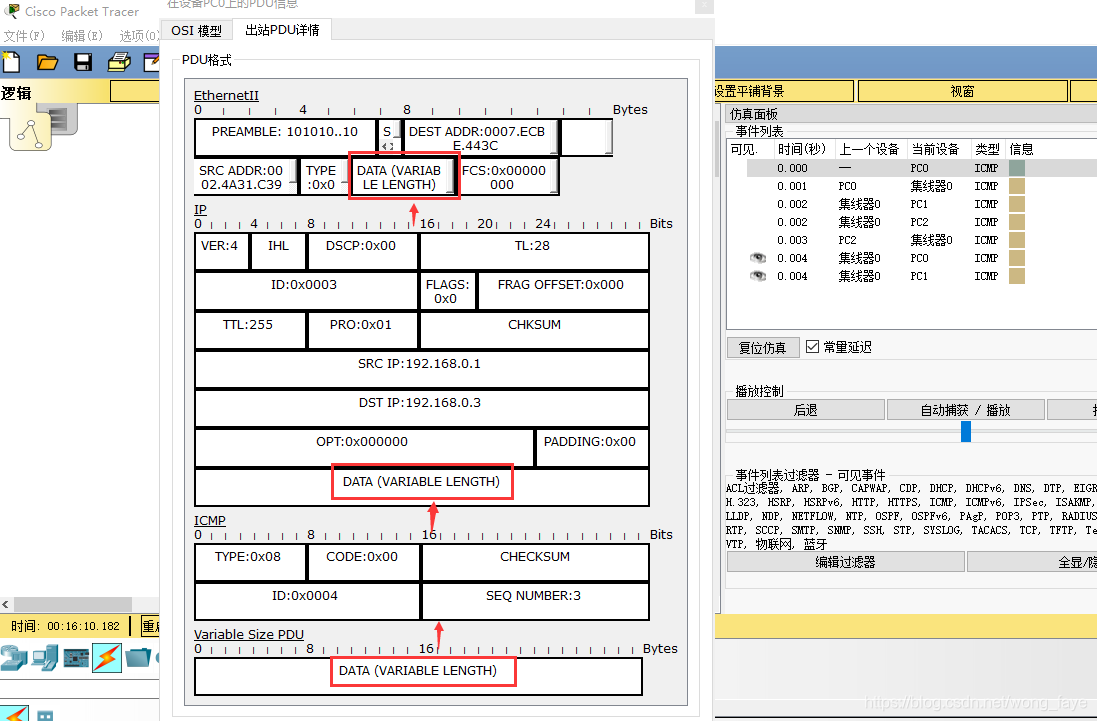

（2）点击【出站PDU详情】，可以看到数据包的层层封装过程。
在这里插入图片描述

课程链接：https://www.bilibili.com/video/BV1Ut411d7RE
