Altium Designer放置引脚时需要注意方向

最新推荐文章于 2024-12-16 11:32:02 发布
最新推荐文章于 2024-12-16 11:32:02 发布
阅读量1.6w 收藏 9
点赞数 6
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/woshilanglong/article/details/102494162
版权

Altium Designer放置引脚时需要注意方向，否则，原理图转成pcb时，没有导线连接。



https://jingyan.baidu.com/article/3d69c55117a64af0cf02d7cf.html



要注意，有加号 “+” 一端是朝外的，用于和导线连接

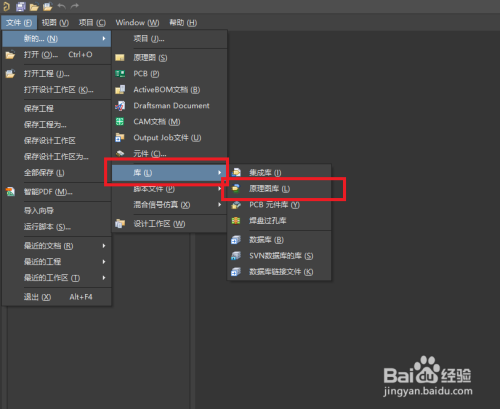

  1. 然后进入菜单：文件-》新的-》库-》原理图库，新建一个原理图库

    Altium Designer原理图库添加引脚

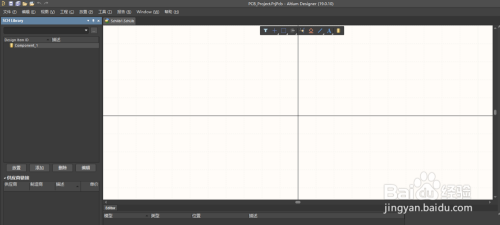

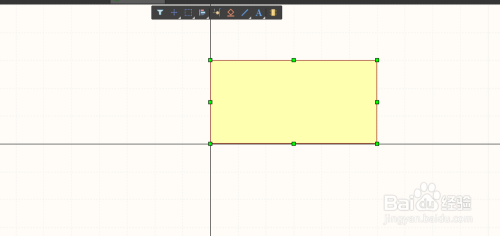

  2. 然后可以看到一个空白的界面，我们放置一个矩形

    Altium Designer原理图库添加引脚

    Altium Designer原理图库添加引脚

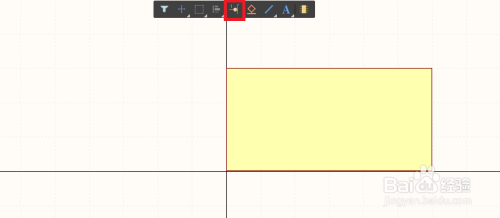

  3. 放置完矩形后，我们点击添加针脚按钮，就是图中用红色方框标记出来的

    Altium Designer原理图库添加引脚

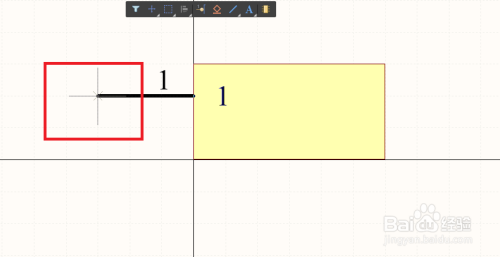

  4. 要注意，有加号 “+” 一端是朝外的，用于和导线连接

    Altium Designer原理图库添加引脚
