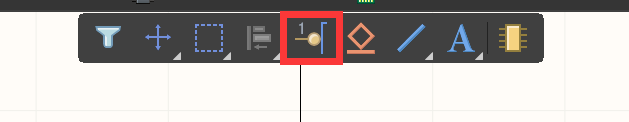

放置管脚：

Tab：可编辑管脚编号
enter：编辑完成
有四个点的一侧，有电器属性，连接导线一侧
管脚一般100ml
空格可旋转管脚
鼠标右键结束放置

在这里插入图片描述

使用画笔：

绘制元器件形状
双击绘制的形状，可修改属性，包括修改元器件颜色
鼠标右键单击两次结束放置

编辑信息：

点击左侧列表对应得元器件，弹出右侧的properties
添加相应的信息

在这里插入图片描述

其他：

修改绘制距离：视图->栅格->设置捕捉栅格

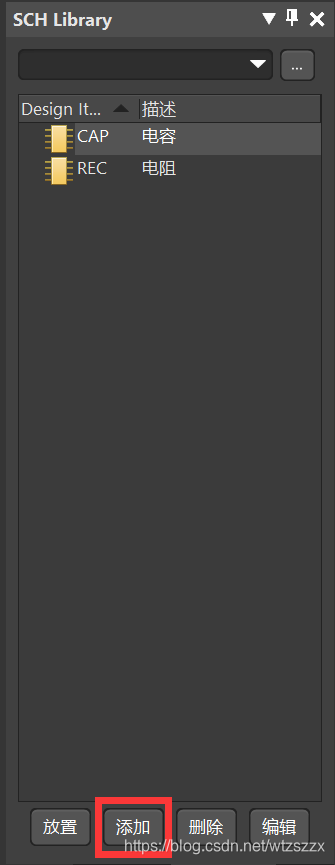

左侧SCH Librar下方添加，可新建开始绘制下一个元器件

在这里插入图片描述

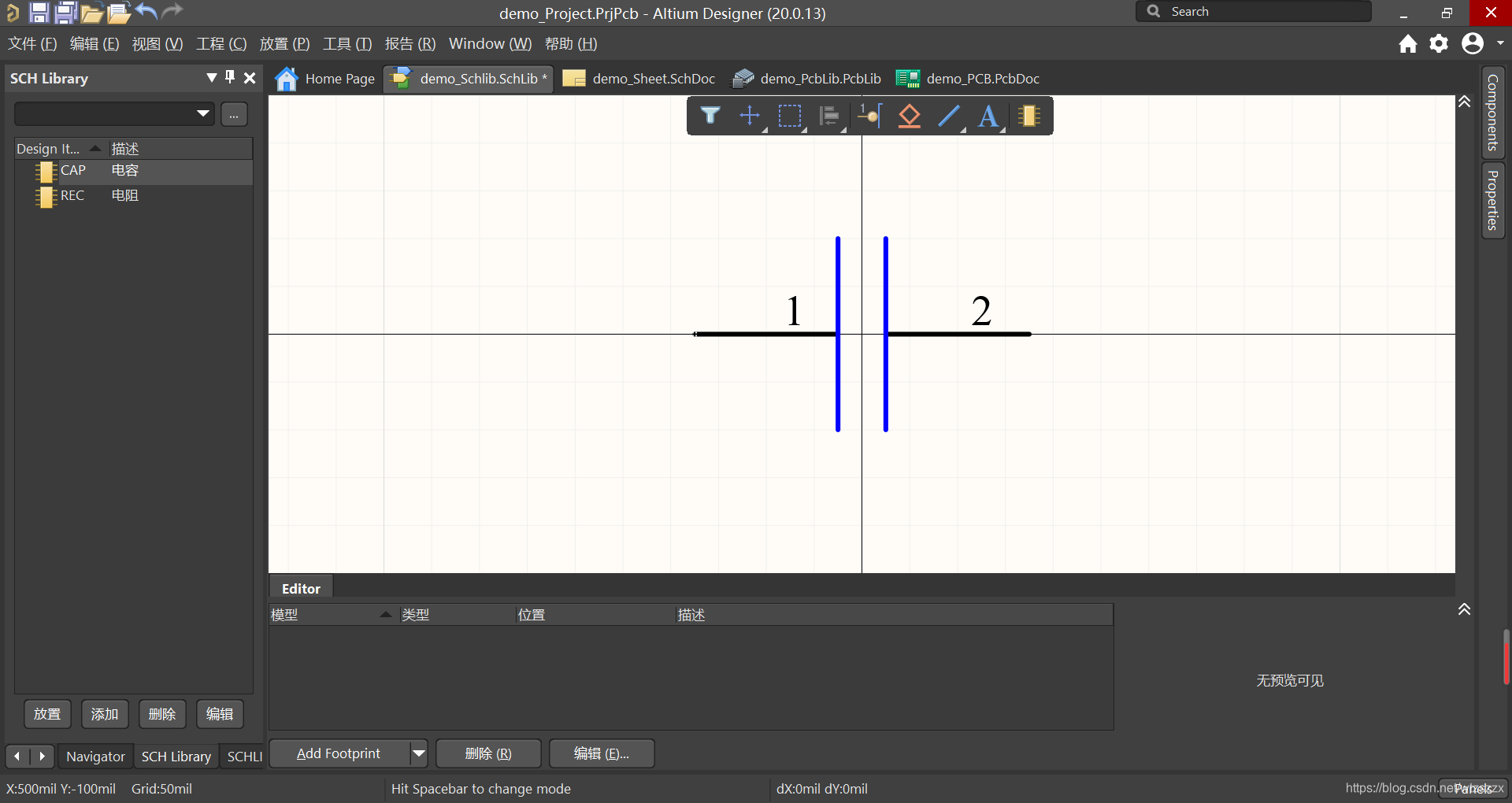

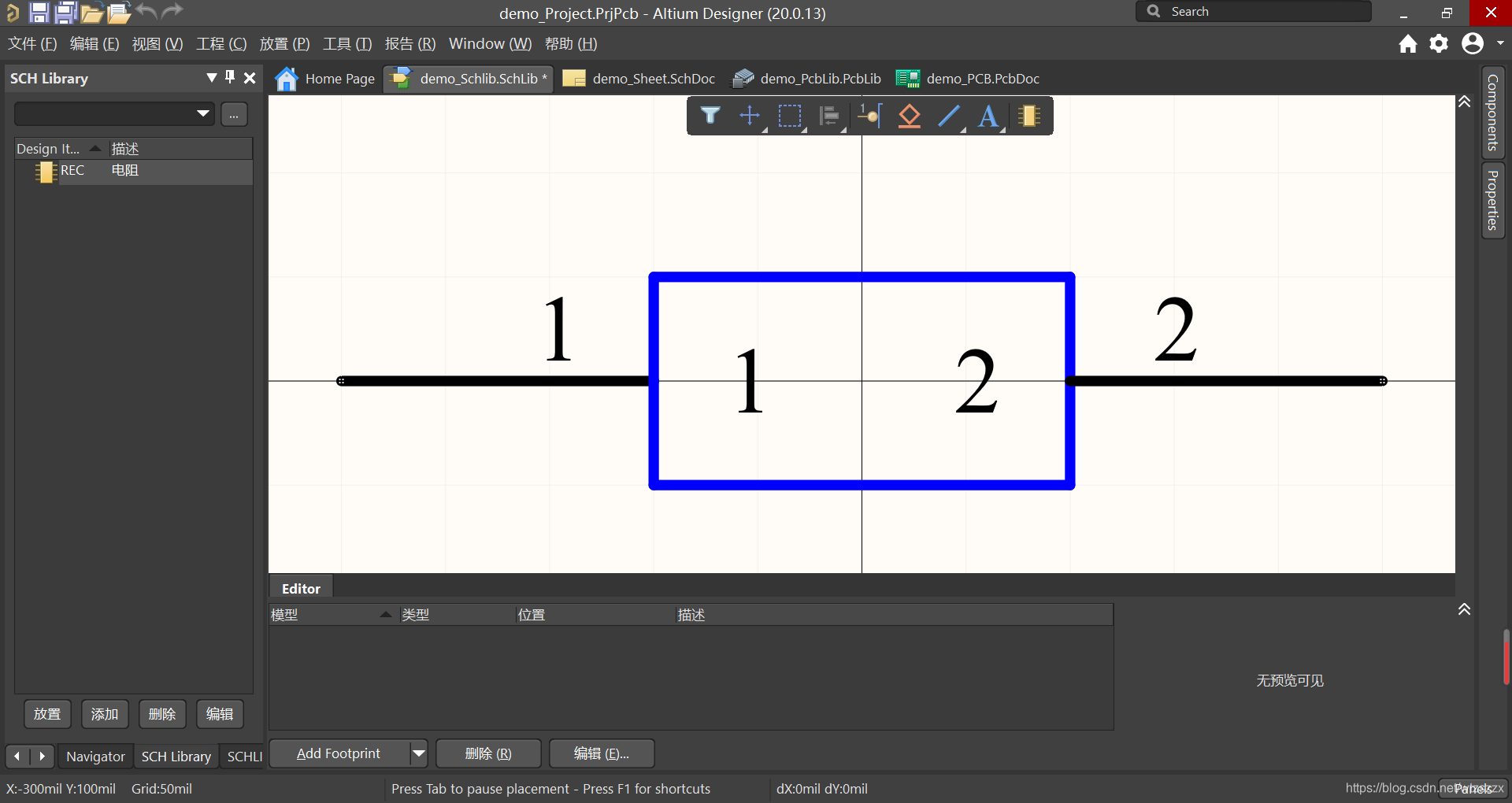

绘制电阻和电容

在这里插入图片描述
