基于NXP MC33772C Auto HVBMS系统的高效BJB管理解决方案

      Battery Junction Box Auto HVBMS BJB 评估板方案采用 MC33772C 作为电池的高压检测单元。MC33772C 是一款专门为混合动力汽车（Hybrid Electric Eehicles，HEV）以及纯电动车（Electric Eehicles，EV）应用设计的锂电池高压检测芯片。另外它也可以用于工业领域，诸如储能系统（Energy Storage Systems，ESS）、不间断电源等应用均可以使用该芯片进行参考设计。

      Battery Junction Box MC33772C HVBMS BJB 方案依靠外部供电，供电电压宽泛，能够保证在 5~30V 的电压范围内正常工作，最高可经受 40V 电压瞬间供电。

      在通讯方面，MC33772C 结合具体的型号可以具有通讯速率最高 4Mbit/s 的 SPI 接口；亦或者是通讯速率 2Mbit/s 的隔离式菊花链通讯（TPL）。对于 TPL 而言，MC33772C 采用的是帧长度一定的 TPL2 协议（48 bit），支持变压器隔离以及电容隔离，BJB 方案采取的是 TPL 通信方式。

      MC33772C HVBMS BJB 评估板上连接器，包含有电池包高压检测线、TPL 通讯线、12V 供电线，以及外部 NTC 连接线，用户可以连接对应的线束实现 BJB 功能。

      该方案单板可支持 400V 电压检测，用户可以使用 1 块 /2 块搭建 400V/800V 系统。

      Mc33772C 的封装是 HLQFP48，拥有 7 个 GPIO 可以配置为输入输出，以及 ADC 采样引脚，结合 Cell 引脚，最多拥有 8 个 GPIO 作为 ADC 采样输入。其中，不同信号的 IC 拥有 0/1/3~6 Channels ，满足不同用户的需求。

►场景应用图

千图网-https://www.58pic.com/newpic/69521836.html-千图网

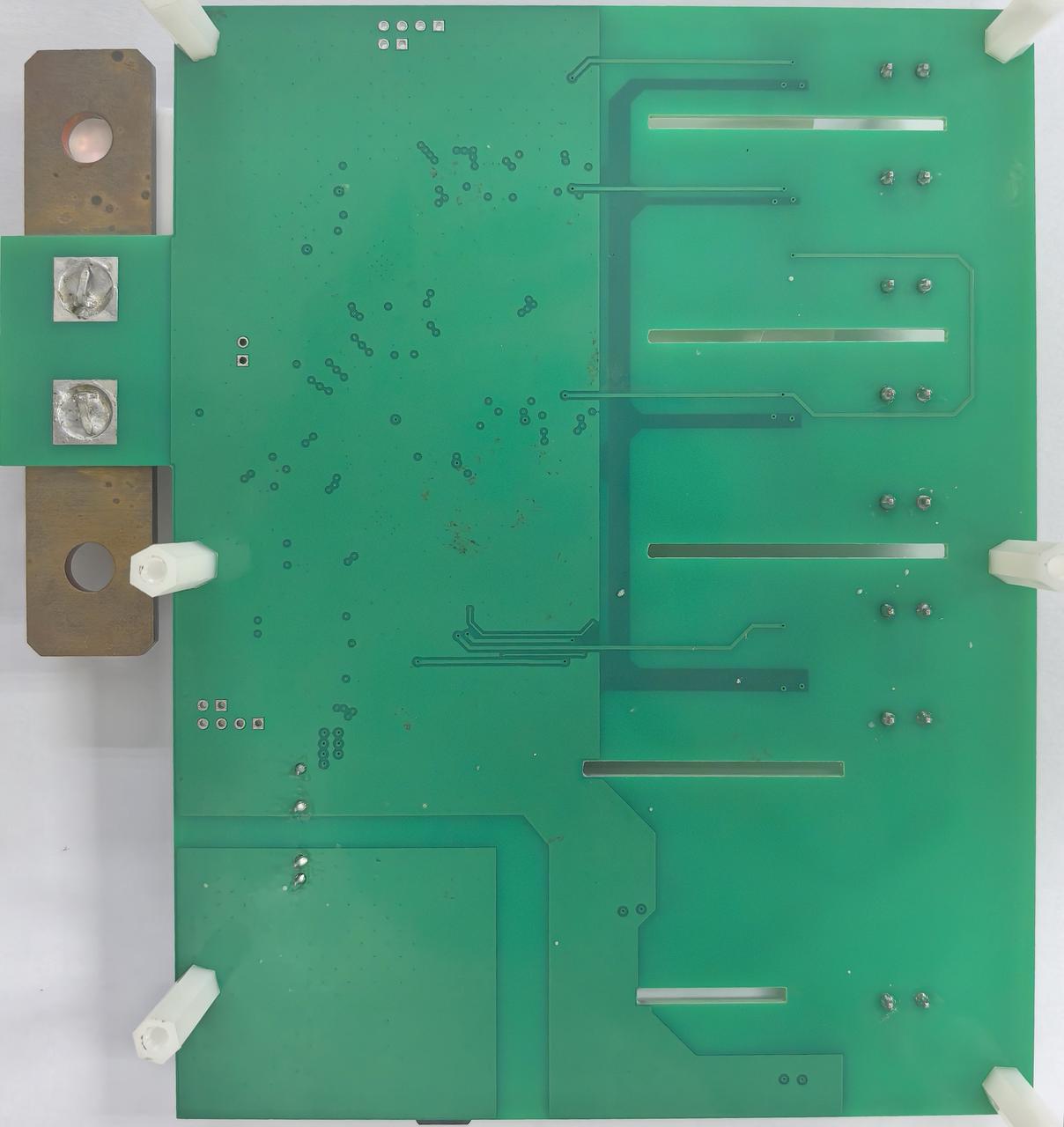

►展示板照片

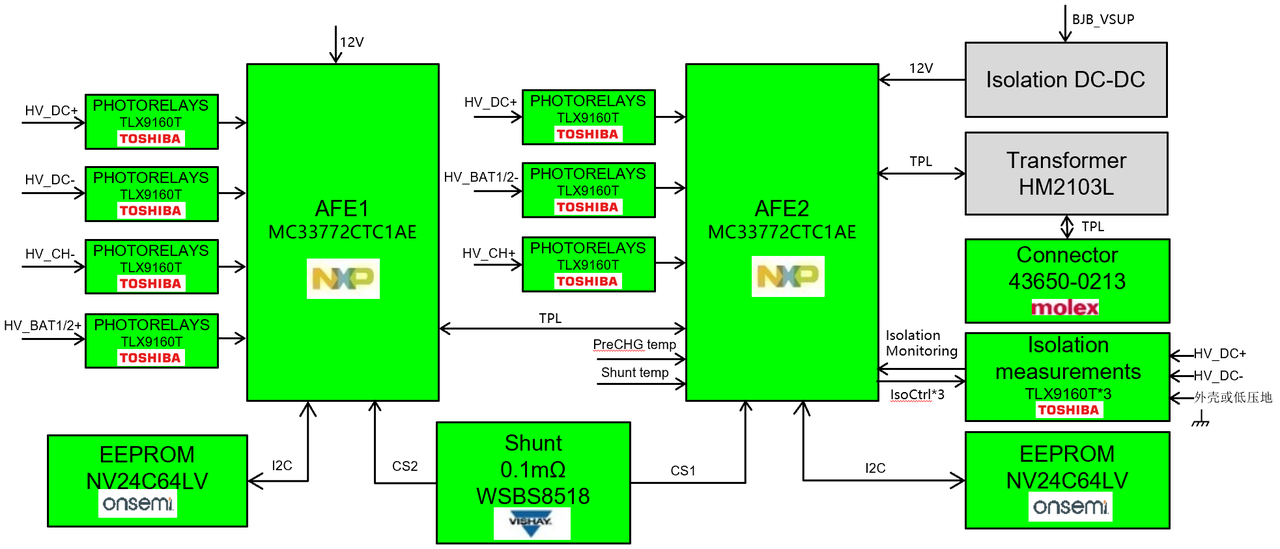

►方案方块图

►核心技术优势

① MC33772C 通道数丰富：拥有 0/1/3~6 Channels 满足不同用户的需求

② 拥有 8 路高精度 GPIO （包含一路 cell 引脚）作为 ADC 采样输入，芯片标称误差在 0.8mV

③ 可配置电压过压（OV）以及欠压（UV）阈值设定，支持故障诊断及处理

④ 内部包含两路冗余温度传感、外部两路温度检测：Shunt 温度检测和外部温度检测接口

⑤ 工作电压宽泛：5~30V 范围内均能保证正常工作（芯片供电 5V 支持 SPI 通信，7V 支持 TPL 通信）

⑥ 拥有 I2C 主设备接口，可以控制片外 EEPROM 等从设备

⑦ 支持 2Mbit/s TPL 通讯

►方案规格

① 支持 TPL 通信可达 2Mbps

② 支持 7 路高压检测（HV_DC±，HV_CH±，HV_BAT±，冗余检测 HV_DC+），精度达到 ±1%（≥500V，国标），±5%（＜500V，国标）

③ 支持电流检测（两片 AFE 支持冗余检测），精度达到 2%（＜ 200A，国标)，1%（≥ 200A，国标）

④ 支持 1 路绝缘检测采集电阻

⑤ 支持两路温度检测：检测 PreCHG 温度和 Shunt 温度检测

⑥ 支持 6 路 IO 控制光耦继电器 TLX9160T

⑦ 板间 AFE 采用变压器隔离
