SemiDrive E3 MCAL 开发系列（7）– Spi 模块的使用

一、  概述

本文将会介绍 SemiDrive E3 MCAL Spi 模块的简介以及基本配置。此外会结合实际操作的介绍，帮助新手快速了解并掌握这个模块的使用，文中的 MCAL 是基于 PTG3.0 的版本，开发板是官方的 E3640 网关板。

二、   Spi 模块简介

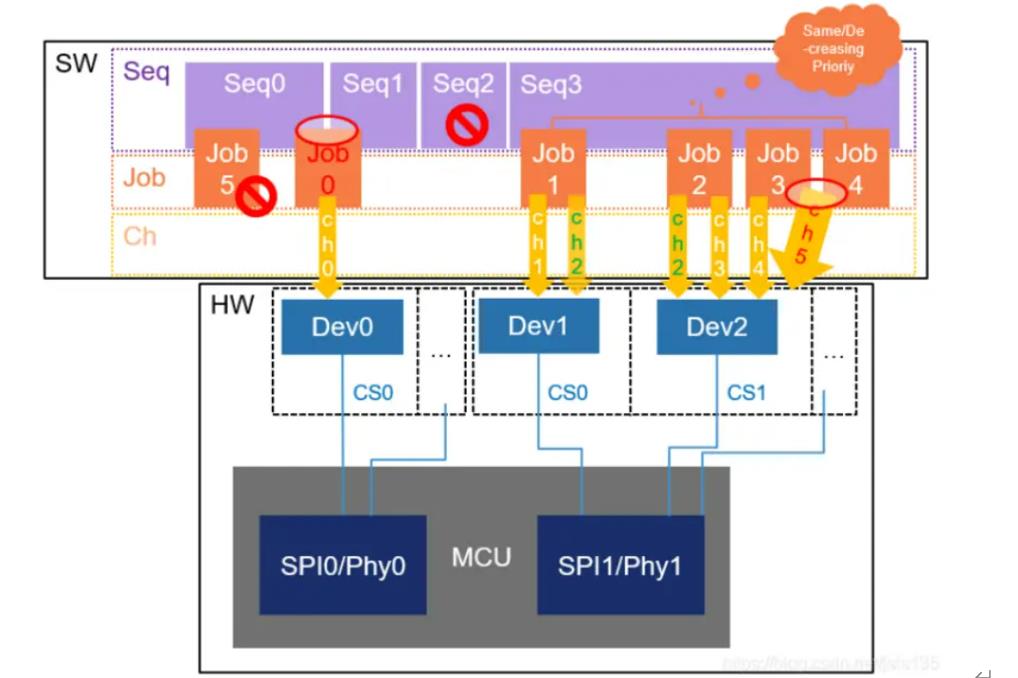

AutoSar 关于 Spi 模块定义了一些概念，例如 Channel、Job、Sequence。下面将具体介绍这些概念的具体含义以及使用上的一些注意事项，这几个概念之间的关系如下图所示。

图 2.1 AutoSar Spi 模块框架

从图中可以看出 Channel 是对应到具体的 SPI 设备，同个 SPI 控制器不同的片选信号对应不同的 SPI 设备，然后 Job 是和 Channel 进行绑定的，每个 Job 至少绑定一个 Channel，不然这个 Job 没有意义，每个 Job可以绑定多个 Channel，例如图中的 Job1 绑定了 Ch1 和 Ch2；同个 Channel 可以被多个 Job 绑定，例如图中的 Ch2 和 Ch5；Ch2 和 Ch5 的区别是 Ch2 用于不同的外设，而 Ch5 用于同一个外设，不推荐这么使用，容易造成数据混乱。

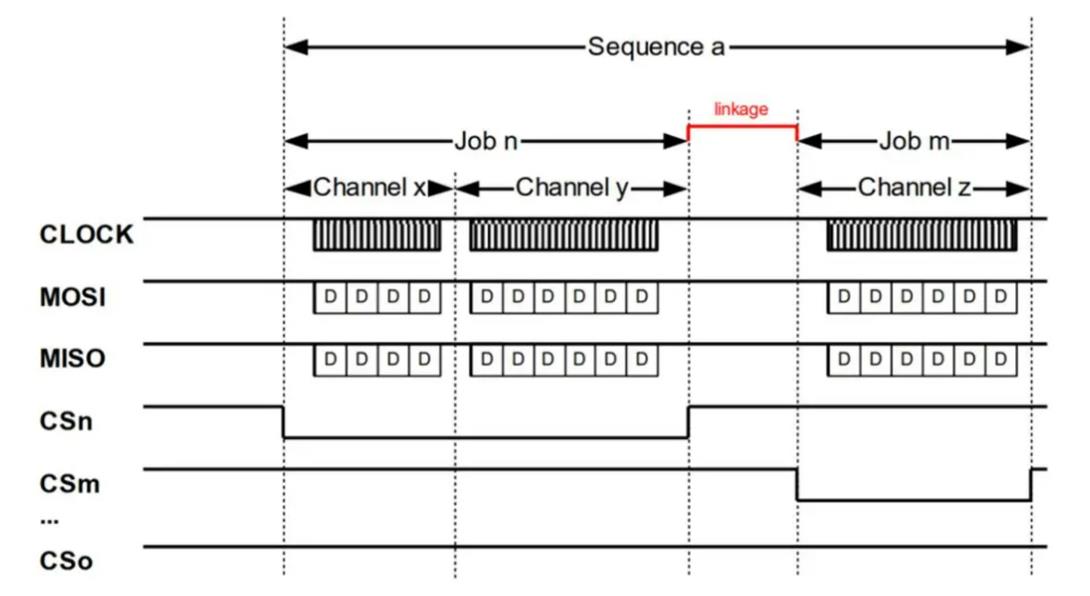

SPI 的传输是以 Sequence 为单位的，Sequence下面必须要绑定 Job，不然的话该 Sequence 没有意义。每个 Sequence 下面可以有多个 Job，这些 Job 拥有多个同个优先级，每个 Job 是从片选信号开始到片选信号结束，如下图所示。

图 2.2 SPI 传输序列

三、   Spi 模块的主要配置

在配置 SPI 模块之前我们需要对 MCU 模块和 Port 模块先进行配置，首先配置 MCU 模块，使能我们需要用到的 SPI 实例。

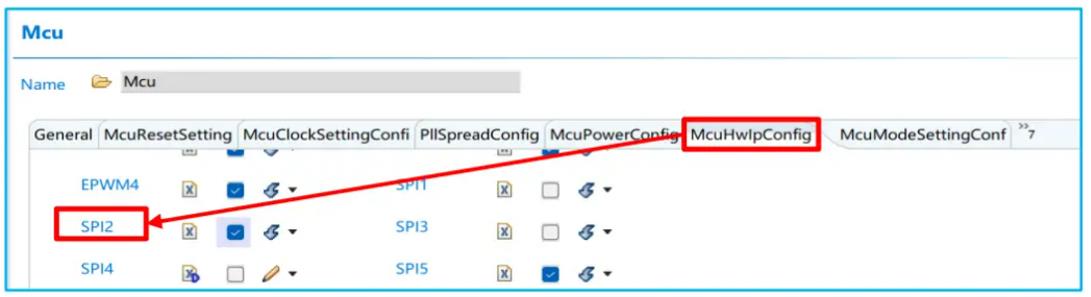

图 3.1 使能 SPI 模块

接着配置 Port 模块，对 SPI 引脚进行配置。

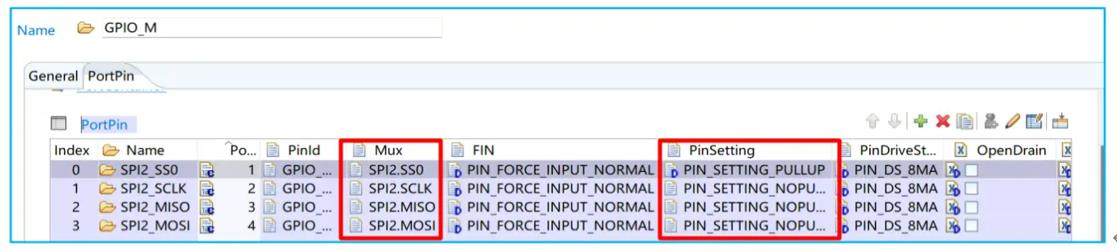

图 3.2 配置 SPI 引脚

最后对 SPI 模块进行配置，首先根据实际使用的 SPI 的 Channel、Job、Sequence 数量进行配置。

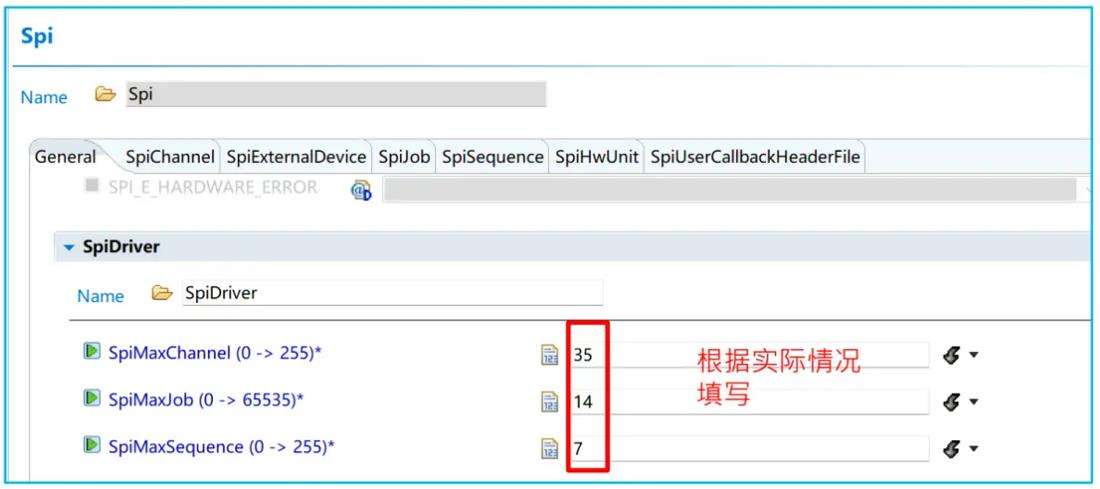

图 3.3 SPI General 配置

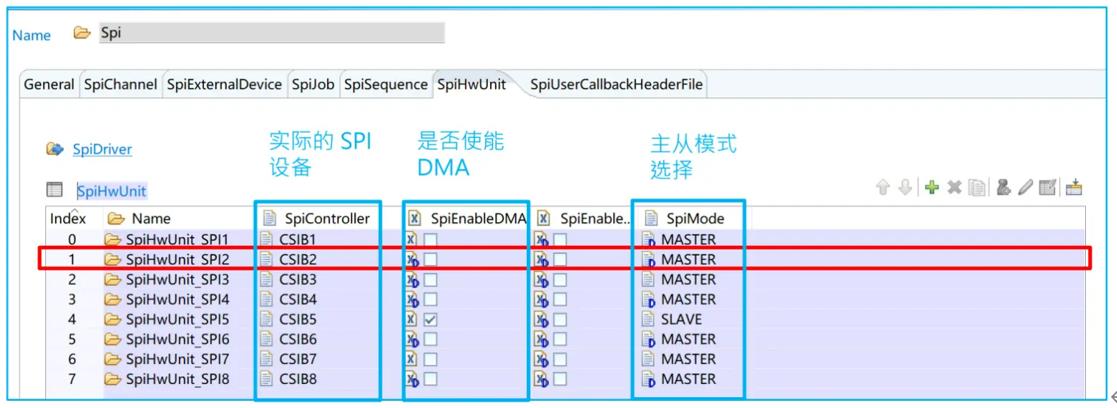

接着配置 SPI 的硬件单元，SpiController 这栏是选择实际的 SPI 控制器，例如这里我们将 SPI2 配置为 CSIB2，不使能 DMA 传输，Master 模式。

图 3.4 配置 SPI 硬件单元

然后配置 SPI 设备，点击右边的加号添加一个 SPI 设备，然后配置该 SPI 设备的波特率，片选引脚，片选极性，采样数据的边缘等，具体的配置选项如图 3.6 所示。

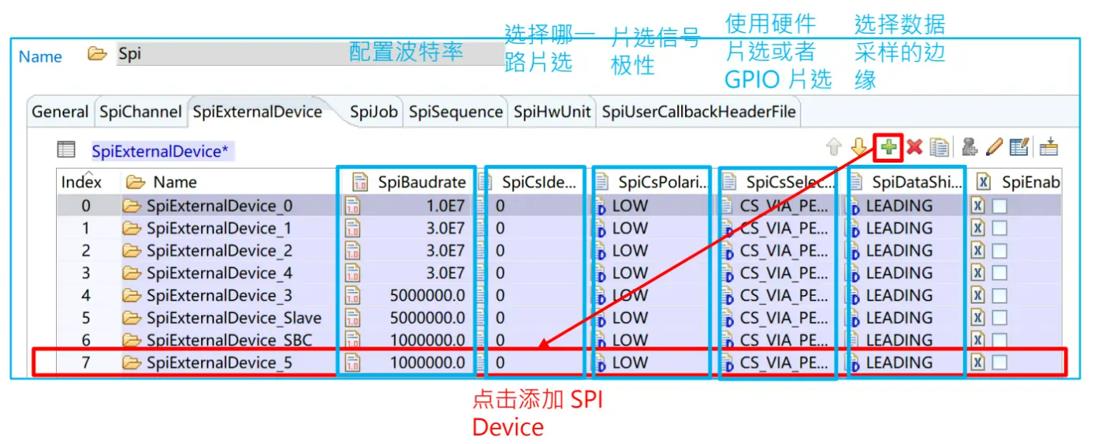

图 3.5 配置 SPI 设备

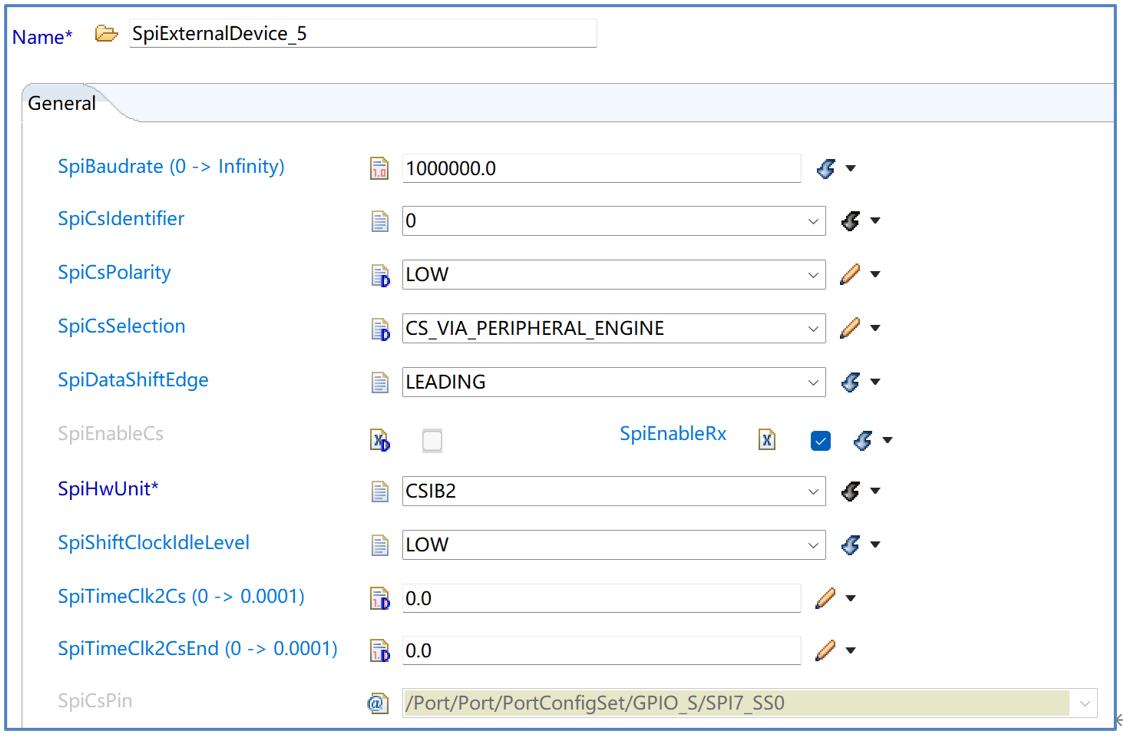

图 3.6 SPI 设备配置选项

• SpiBaudrate：用于配置该 SPI 设备的波特率
• SpiCsIdentifier：用于选择使用哪个片选引脚
• SpiCsPolarity：用于配置片选信号的极性
• SpiCsSelection：用于选择使用硬件片选还是 GPIO 片选
• SpiDataShiftEdge：用于选择 SPI 数据的采样边缘，LEADING 为第一个边缘，TRAILING 为第二个边缘
• SpiHwUnit：用于选择该 SPI 设备使用哪个 SPI 控制器
• SpiShiftClockIdleLevel：用于配置时钟空闲状态的电平
• SpiTimeClk2Cs：用于配置 CS 有效到时钟产生的时间，单位为秒，范围为 0~0.0001 秒
• SpiTimeClk2CsEnd：用于配置时钟信号结束到 CS 无效的时间，单位为秒，范围为 0~0.0001 秒

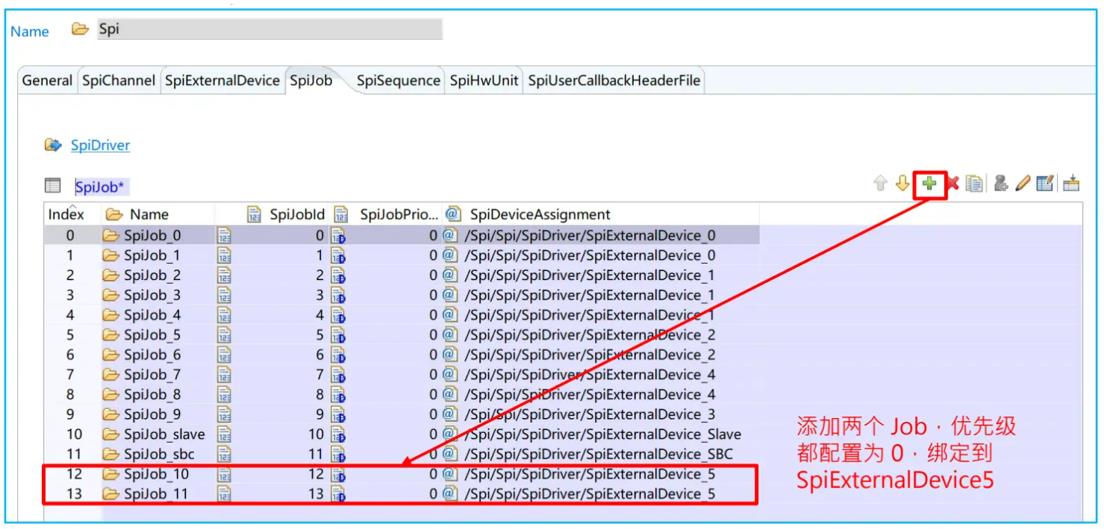

接着添加并配置 SPI 的 Job，点击右边的加号符号进行 Job 的添加，这里 SpiJobId 按照顺序递增就好，SpiJobPriority 为 Job 的优先级，配置范围为 0 ~ 3，最后将该 Job 跟 SPI 设备进行绑定。

图 3.7 添加 SPI 的Job 并配置

接着添加并配置 SPI Channel，如下图所示，这里添加了两个 Channel。

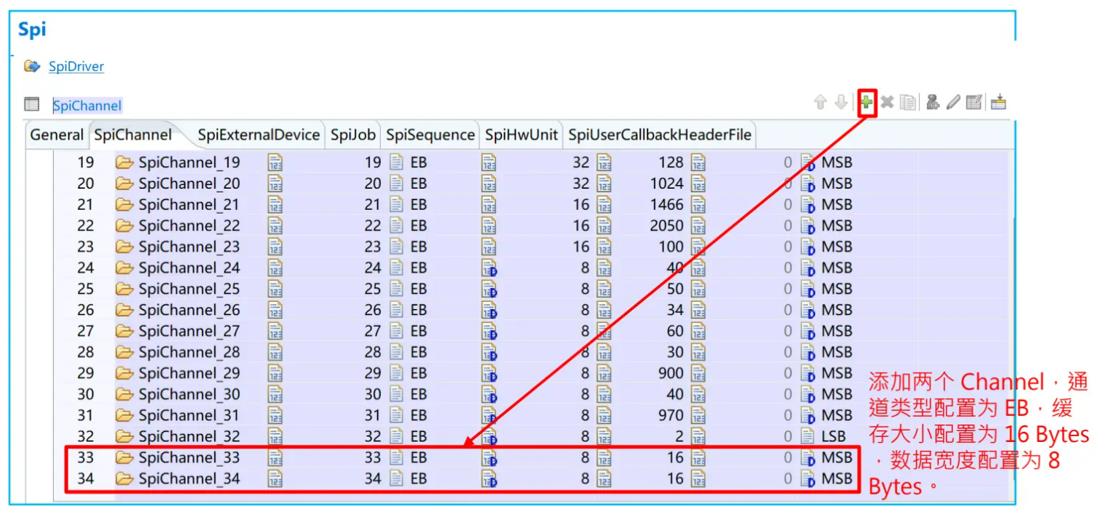

图 3.8 添加 SPI Channel 并配置

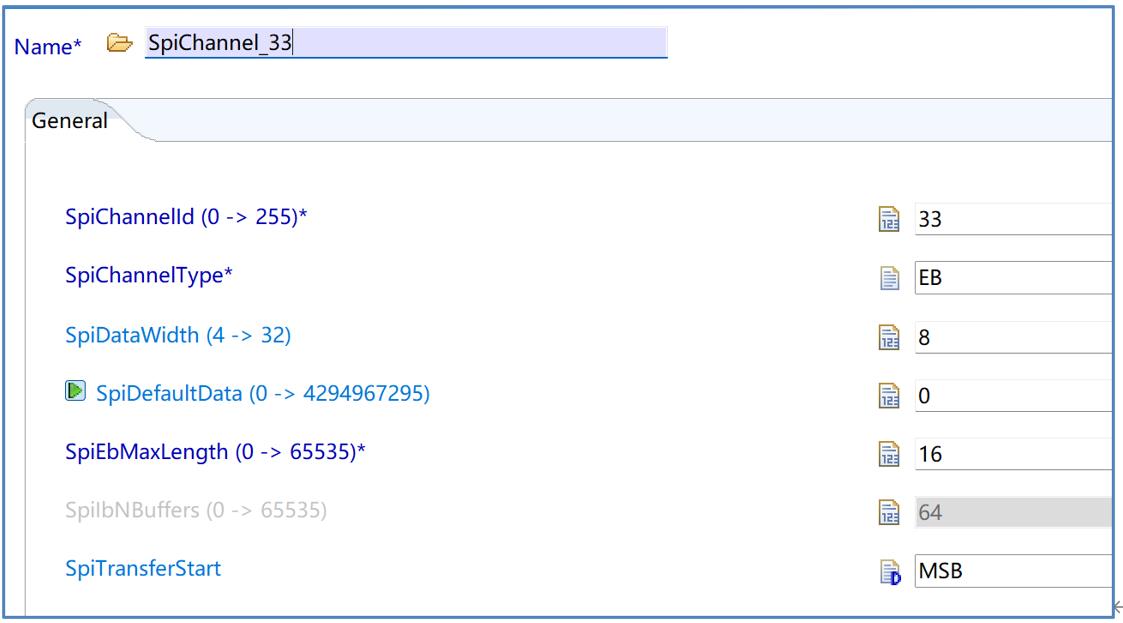

图 3.9 SPI Channel 的配置参数

如图 3.9 所示，具体配置以下参数：

• SpiChannelId：通道 ID，按照顺序递增就好
• SpiChannelType：配置 Channel 的类型，EB 为使用外部 Buffer，IB 为使用内部 Buffer，选择 EB 的话，用户需要自己分配空间作为 Buffer。IB 的话驱动会自动处理
• SpiDataWidth：配置数据宽度，可以配置为 4\8\16\32
• SpiEbMaxLength：配置 EB Buffer 的最大长度
• SpiIbNBuffers：配置 IB Buffer 的最大大小
• SpiTransferStart：配置传输的大小端，MSB 或 LSB

接着将 Job 和 Channel 进行绑定，这里将 Job10 和 Channel33 绑定，Job11 和 Channel34 绑定。

图 3.10 将 Job 和 Channel 进行绑定

最后新增 Sequence 并且将 Sequence 和 Job 进行绑定，这里我们将 Sequence6 和 Job10 和 Job11 进行绑定，如下图所示。到此则完成了 SPI 模块的所有配置。

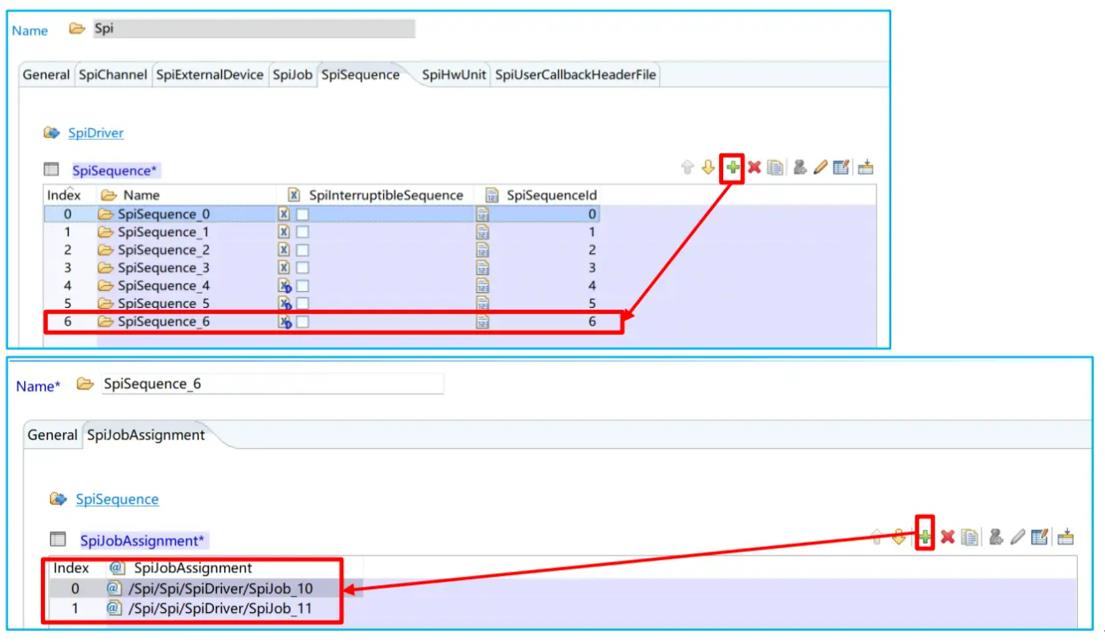

图 3.11 将 Sequence 和 Job 进行绑定

四、  实际操作

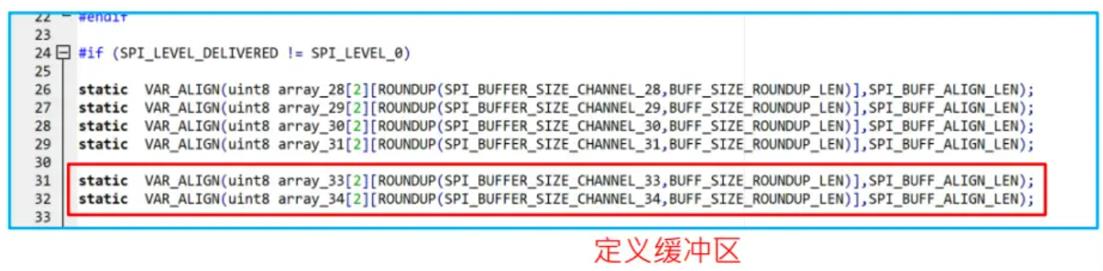

配置完了以后，打开 MCAL 的工程，我们需要对代码进行修改，主要修改 spi_test.c文件，具体修改如下图所示。

图 4.1 定义缓冲区

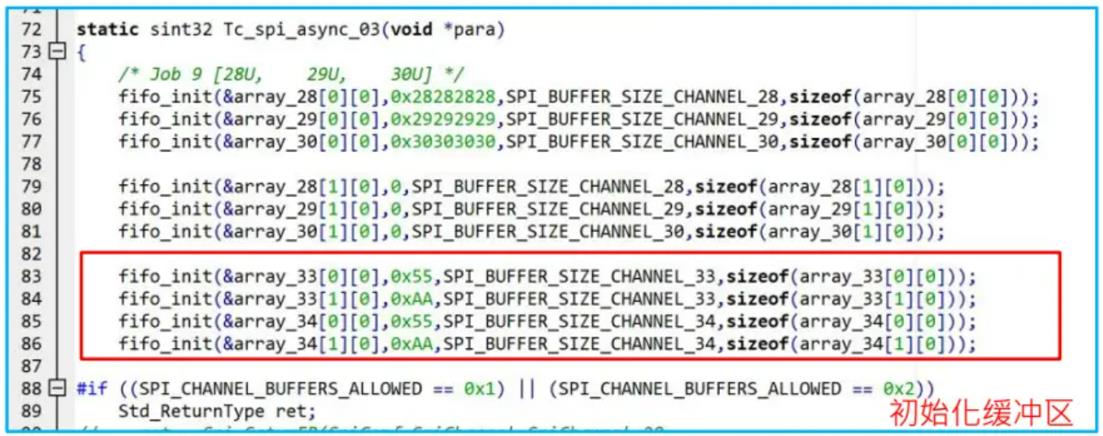

定义好缓存区后，我们对缓存区进行初始化，将发送缓存区的值配置为 0x55 和 0xAA。

图 4.2 初始化缓冲区

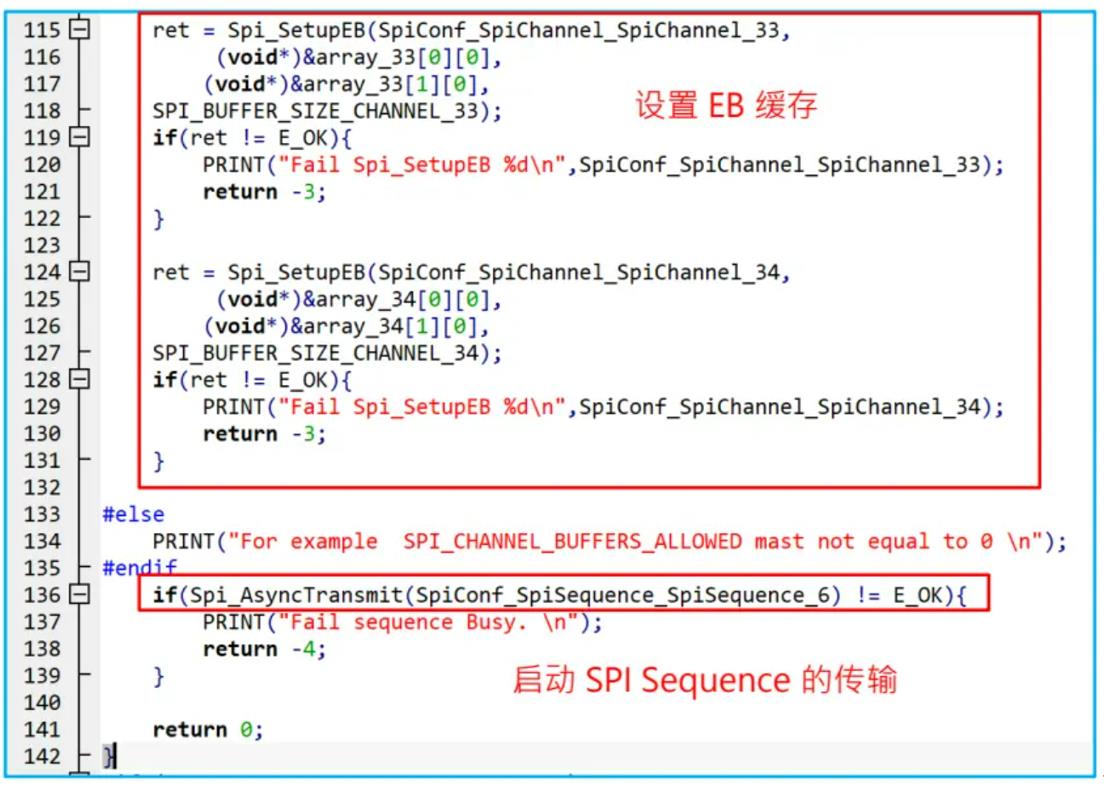

初始化好缓冲区后，因为我们 Channel 的类型是配置为 EB 的，因此我们需要调用 Spi_SetupEB() 接口将我们定义的缓存设置为 EB 缓存，并指定对应的 Channel。最后我们直接调用 Spi_AsyncTransmit() 接口启动 SPI 传输即可，传参为 SequenceId。

图 4.3 设置 EB 并且启动传输

按照以上修改完代码后，重新编译工程并下载到板子，重新上下电运行。

图 4.4 运行测试用例

输入 “runcase 1800”运行 SPI 的测试例程，同时用逻辑分析仪抓取 SPI 的波形，抓取的波形如下图所示。从图中可以看到总共发送了两个 Job,Job10 和 Job11，发送的数据也是一致的。

图 4.5 抓取的 SPI 波形

五、   使用注意事项

配置 Spi 模块时，需要注意以下事项：

• SPI 的 SCLK 引脚的上下拉配置需要和 SPI 中配置的 Clock 空闲电平一致，SS 引脚的上下拉及初始电平状态需要根据 CS 的极性来配置，如果 CS 的极性为高电平，那么 SS 引脚应配置为下拉并且初始化电平为低电平。
• 同一个 Job 不能在多个 Sequence 之间共享
• JobId，SeqId，ChannelId，配置的时候需要全局唯一，且从 0 开始连续编号
• Slave 启动 DMA 时，对应 DMA 通道的中断优先级需要和 Slave 对应控制器的中断优先级相同，避免出现竞争。

六、  参考资料

1.《SemiDrive_E3_MCAL_User_Guide_Rev03.00.pdf》，2023.08
