【驾驶体验UP】基于 NXP S32K344 + Lextar PO40X01 的汽车氛围灯方案

随着汽车智能化、个性化需求的不断提升，汽车氛围灯作为提升车内氛围、增强驾驶体验的重要配置，正逐渐从高端车型向中低端车型普及。本文将介绍基于 NXP S32K344 和 Lextar PO40X01 的汽车氛围灯方案。

功能描述：

1. 支持 CAN 通信
2. 支持 PWM 灯光调节
3. 支持故障诊断 （LED 短路/开路检测）
4. 支持氛围灯灯效（流水、彩虹、呼吸）

应用场景：

本方案可广泛应用于各类乘用车、商用车的内饰照明，如中控台氛围灯、顶棚氛围灯、门护板氛围灯、脚窝灯、储物盒灯等。

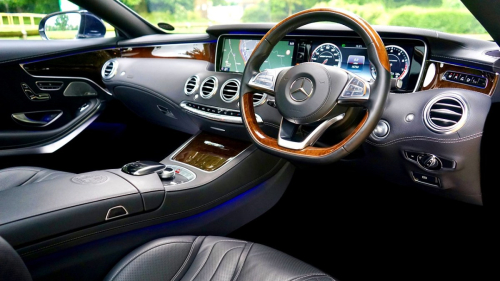

►场景应用图

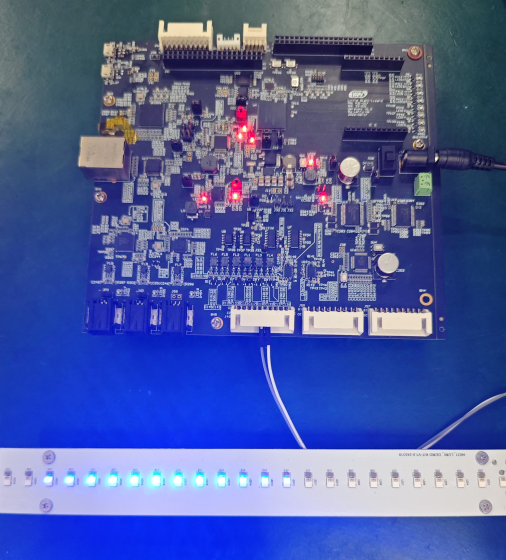

►展示板照片

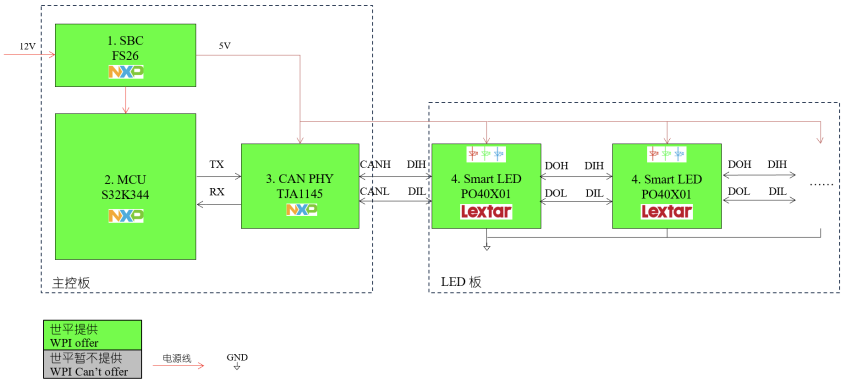

►方案方块图

►核心技术优势

1. NXP S32K344 微控制器：

基于 Arm® Cortex®-M7 内核，主频高达 160MHz，具备强大的运算能力和丰富的外设资源，可作为车身控制器 BCM 的主控，同时满足复杂的灯光控制需求。

2. Lextar PO40X01 Smart LED：

采用 RGB LED + LED Control IC 集成式封装（4.08*3.10*0.65），所有 LED 可寻址，支持 CAN 通信，支持单独 LED 硬件自行温度监控和补偿，灯条尺寸较小，电路设计更简单。

►方案规格

1. NXP S32K344 BCM 主控板：

• 支持 6 路 CAN 通讯，8 路 LIN 通讯，以及百兆以太网接口 • 板载 High-Side/Low-Side Switch 以及 MSDI 芯片 • 采用 NXP FS26 + FS56 供电方案

• S32K344 I/O 资源引出，方便用户使用

• 支持适配世平 PEPS、UWB 方案板子

2. Lextar PO40X01 灯条：

• 5V 供电，共 25 颗 SmartLED

3. RGB LED：

• 支持 12 位 PWM 调光、无极调色

• 支持 AEC-Q102

• 工作温度：-40°C to 85°C

• 流明度：Iv_r = 493 mcd (● red); Iv_g = 1137 mcd (● green); Iv_b = 247 mcd (● blue)

• 波长：λdom = 621 nm (● red); λdom = 525 nm (● green); λdom = 465 nm (● blue)

4. LED Control IC：

• 5V 供电

• 静态电流 7mA，省电模式 0.75mA，最大连续输出电流 63mA

• 支持 LED 温度检测，内置温度补偿算法

• 支持 CAN 通信

• 支持 LAA (Location Address Assignment) 地址访问
