项目介绍

本次试用项目基于NXP S32K312系列核心板，旨在通过ADC（模数转换器）采集电位器的模拟信号，控制PWM（脉宽调制）的占空比，从而实现小台灯的手动调光功能。项目的主要目标是利用S32K312芯片的强大外设功能，结合ADC和PWM模块，实现一个简单的手动调光系统。通过手动调整电位器位置，借助ADC将模拟信号转换为数字信号，进而调整PWM的占空比，控制LED灯的亮度，达到手动调光的效果。

试用项目过程记录

1.开发环境搭建

首先，按照大大通平台提供的教程，搭建了S32K312的开发环境。安装了S32 Design Studio for S32 Platform（版本6），并配置了S32K3xx的开发包和RTD驱动。开发环境的搭建过程相对顺利，NXP提供的文档和教程非常详细，帮助我快速完成了环境配置。不熟悉的小伙伴可以参考作者第一篇博文

2.硬件连接

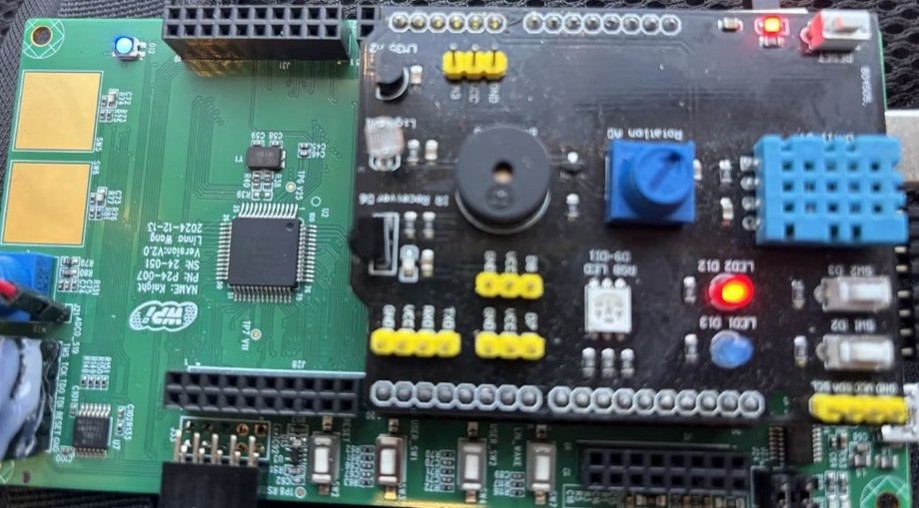

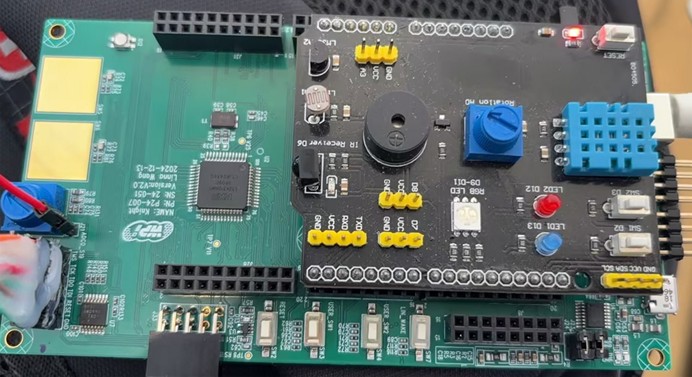

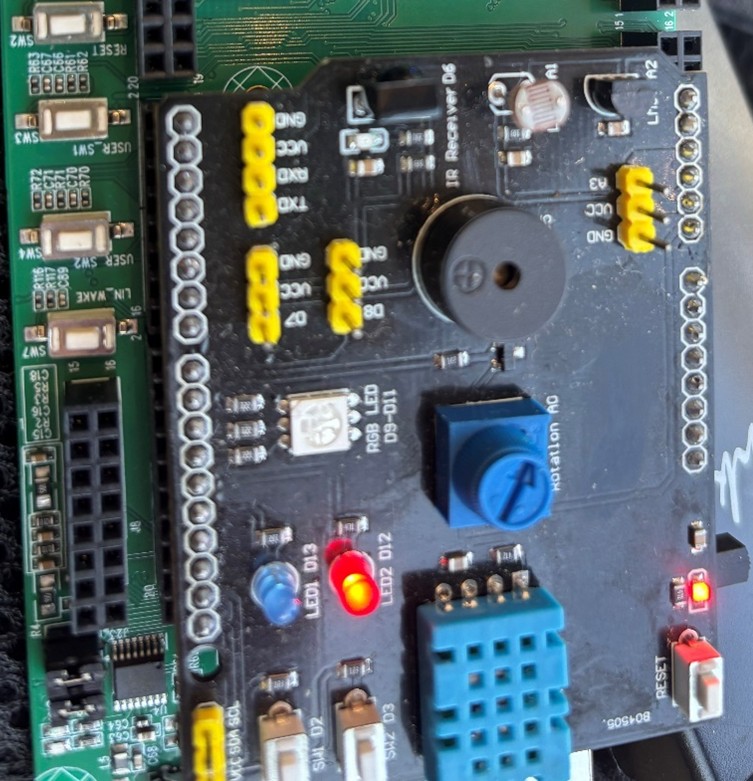

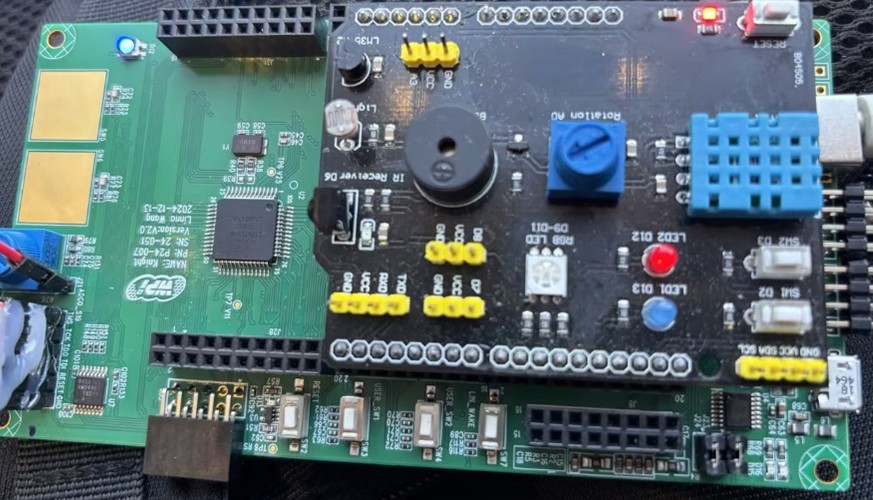

此处使用了成品arduino扩展板,板载多种外设.可满足本次实验用途。实物图如下所示。

3.PWM外设配置

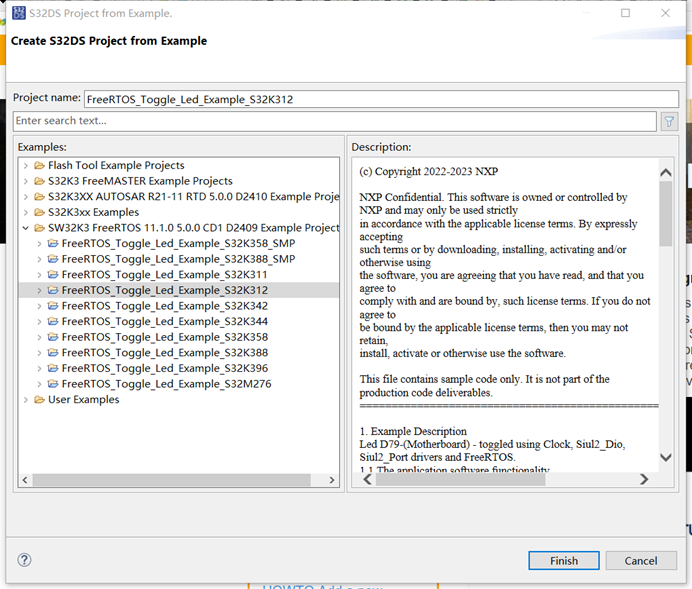

首先我们新建freertos demo工程

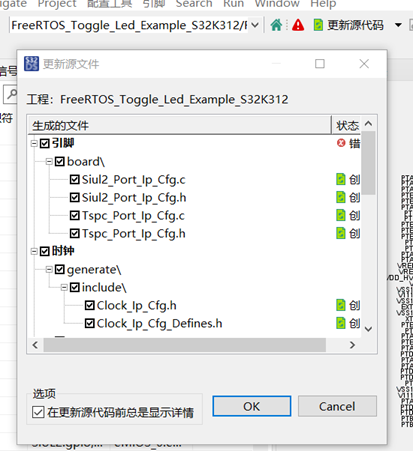

初次编译前,记得更新源代码

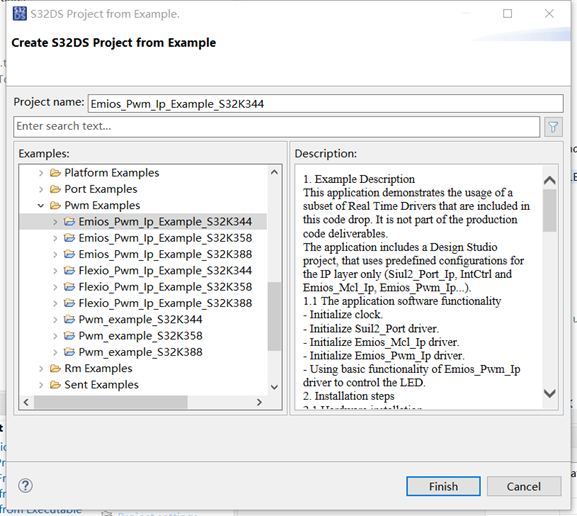

参考例程Emios_Pwm_Ip_Example_S32K344代码,对S32K312的PWM外设进行配置

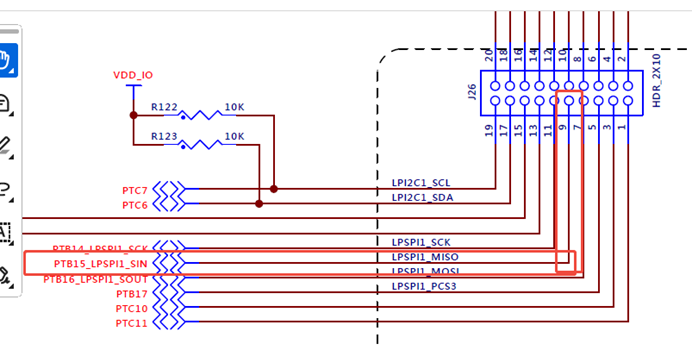

我们使用D12引脚控制LED,根据原理图可知D12与开发板PTB15相连接。

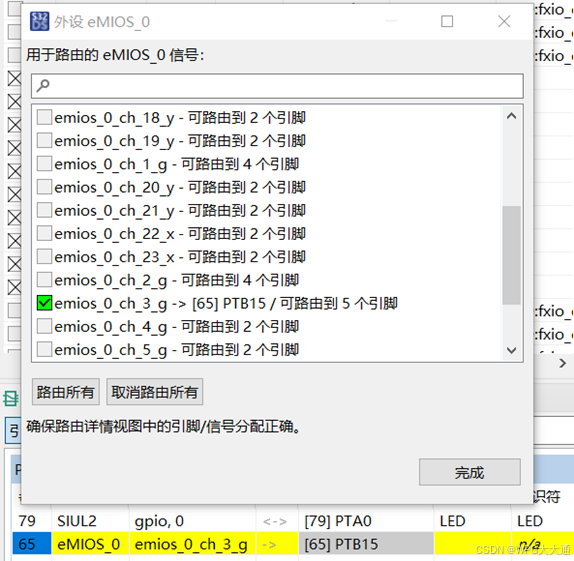

首先我们配置PTB15

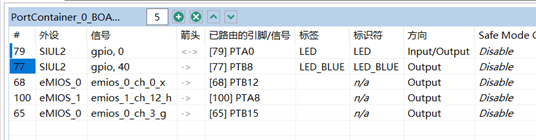

再配置剩下几个引脚

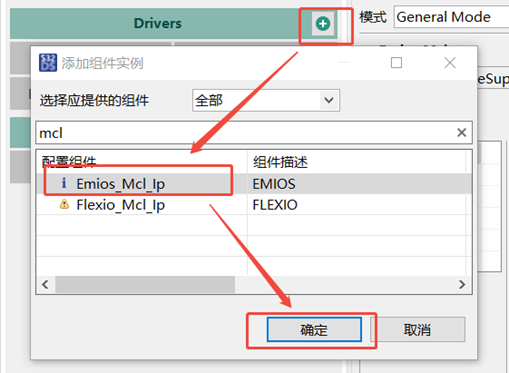

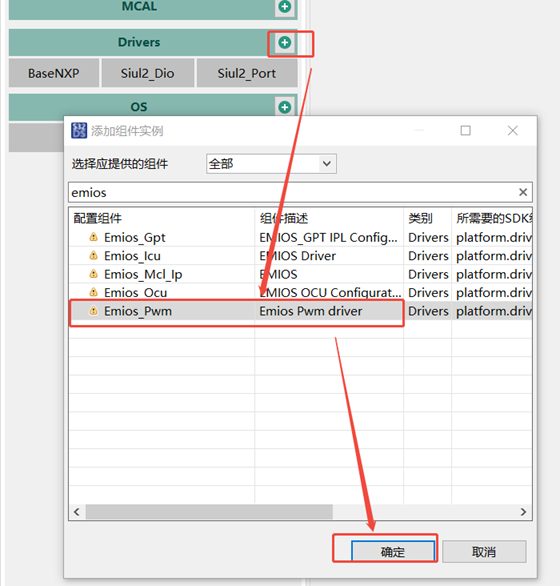

进一步添加组件Emios_Pwm及Emios_Mcl_Ip

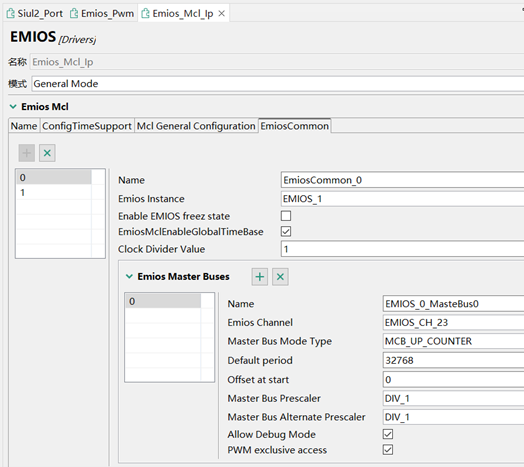

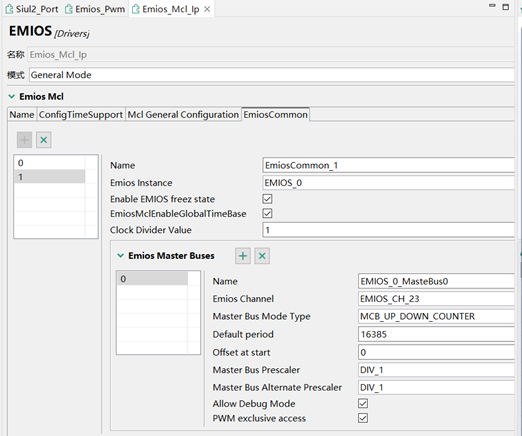

配置Emios_Mcl_Ip

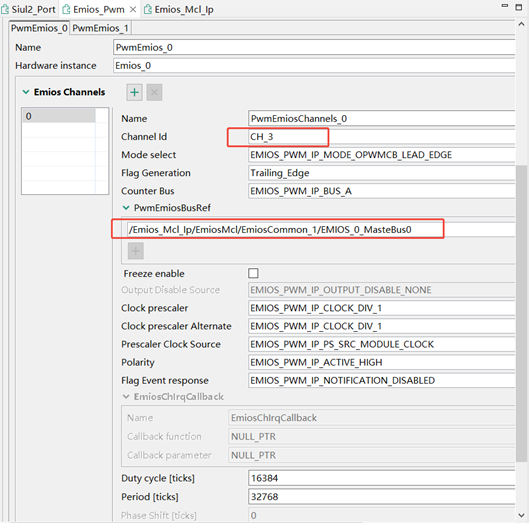

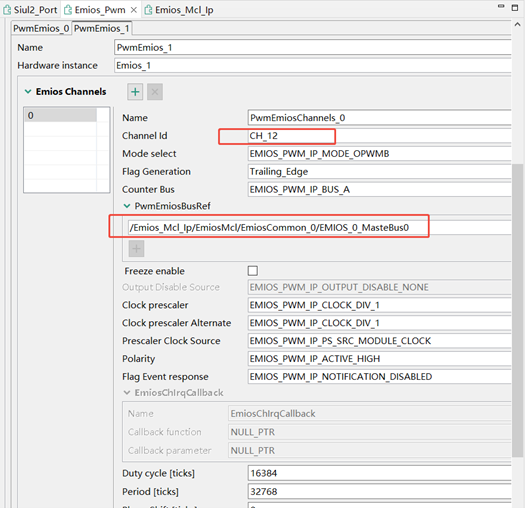

配置Emios_Pwm

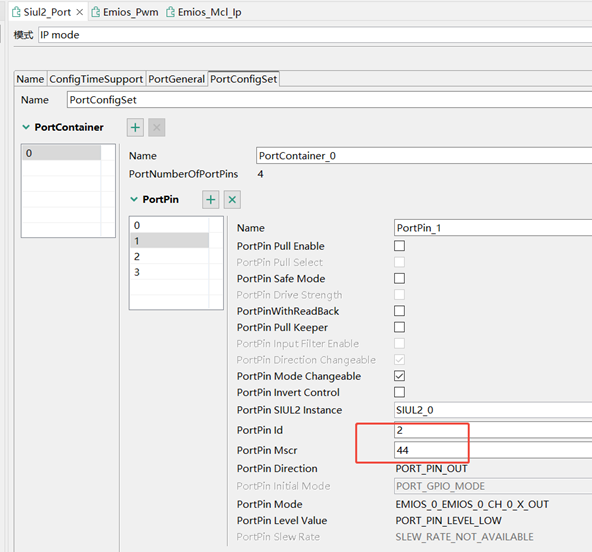

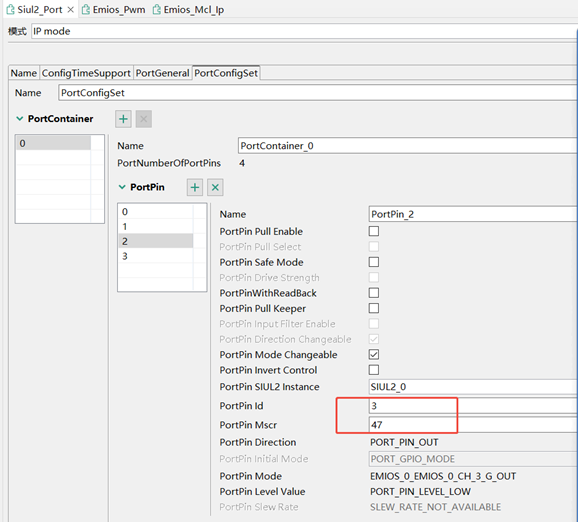

配置Siul2_Port

接下来,修改main.c代码文件

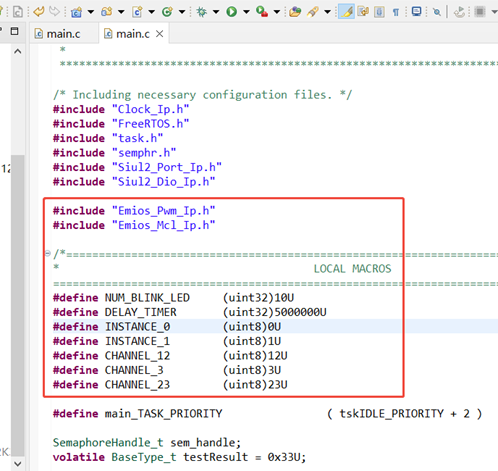

添加头文件及宏定义

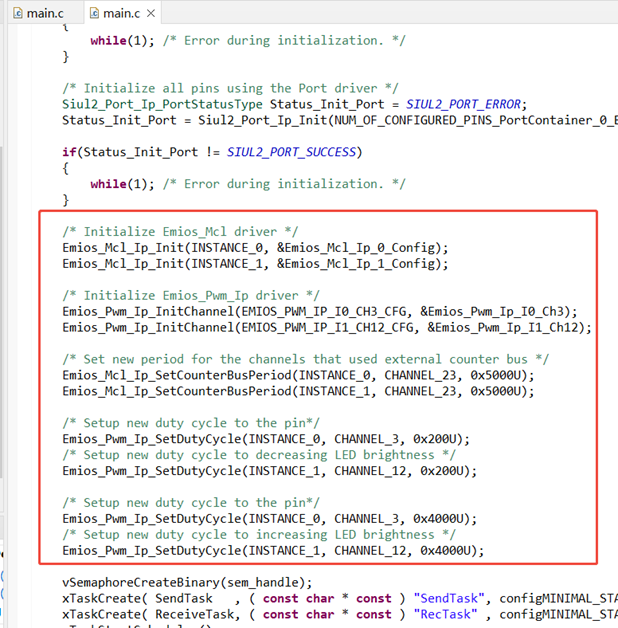

添加模块初始化代码

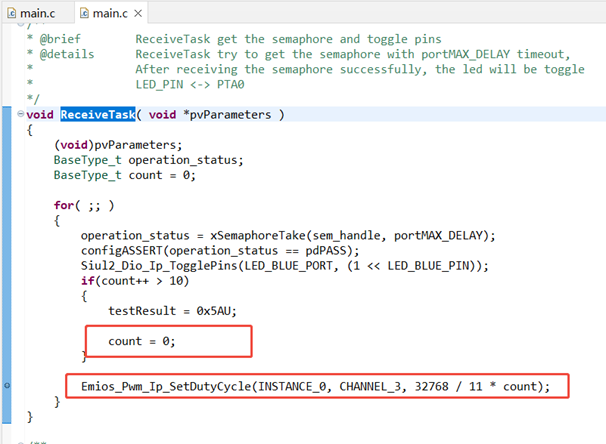

在ReceiveTask线程里添加PWM控制相关代码

编译并运行,可以观察到arduino扩展板D12连接的红色LED每隔1秒亮度会增加一些,增加到第十秒左右会自动熄灭并再次递增亮度.

效果图:

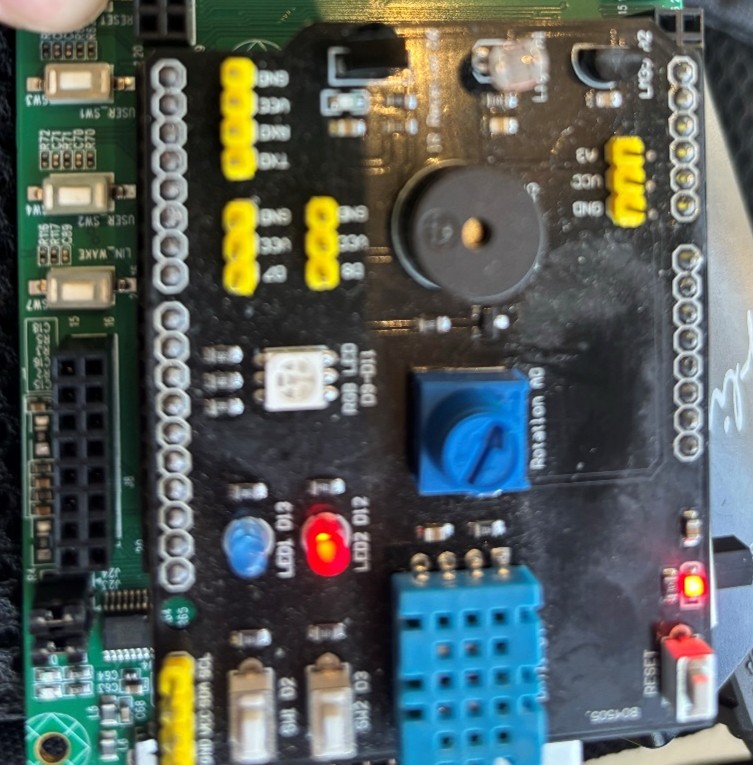

低亮度

高亮度

ADC配置

ADC模块相关配置方法可以参照作者第三篇博文.

也可以参考以下链接

S32K312 ADC不使用中断的方式（使用轮询方式）获取结果-CSDN博客

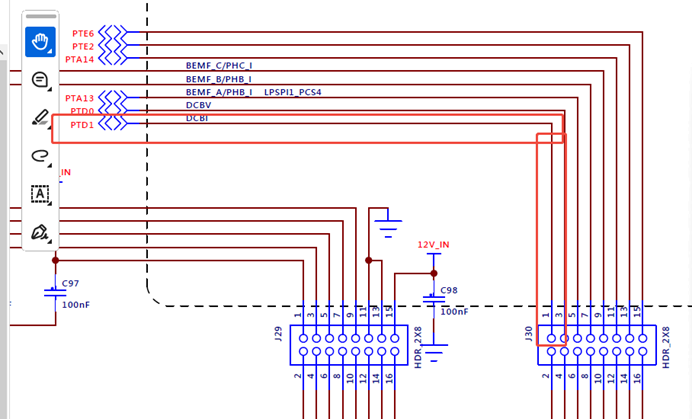

本次使用Arduino扩展板上的PA0读取电位器上的数据,通过查看原理图得知,Arduino扩展板的PA0连接的是芯片的PTD1引脚

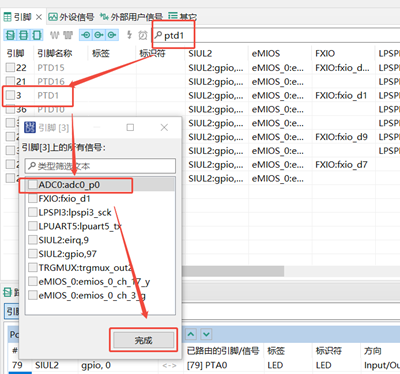

我们首先添加有关PTD1的引脚配置

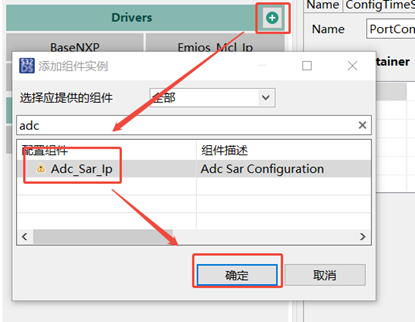

添加ADC驱动组件

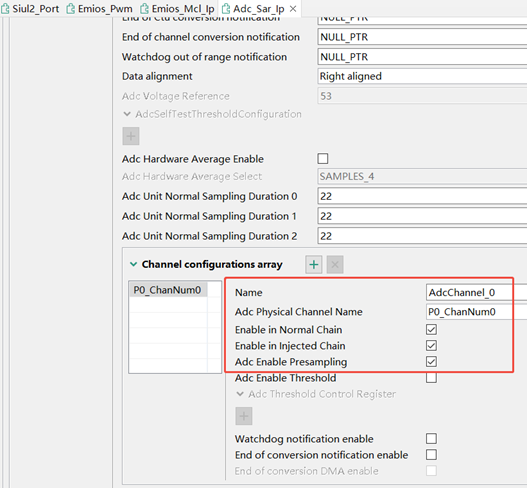

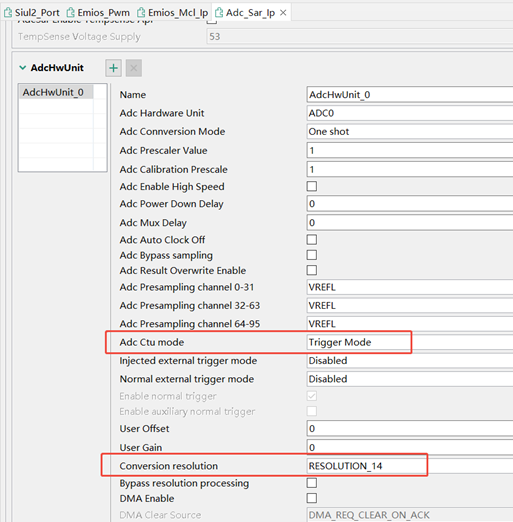

配置ADC组件

接下来修改代码部分,编辑main.c文件

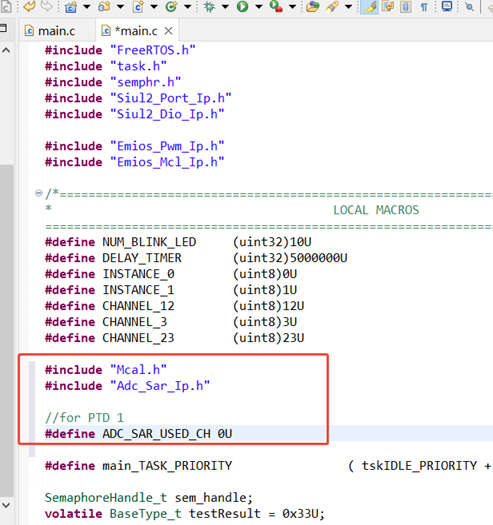

新增头文件及宏定义

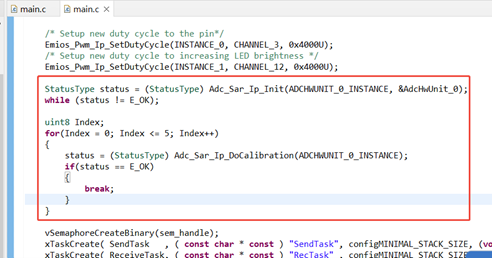

添加ADC初始化代码

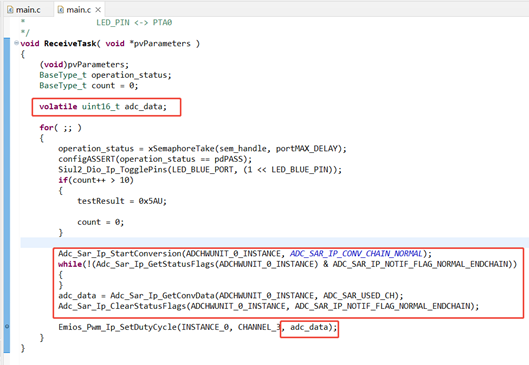

修改ReceiveTask线程中的代码

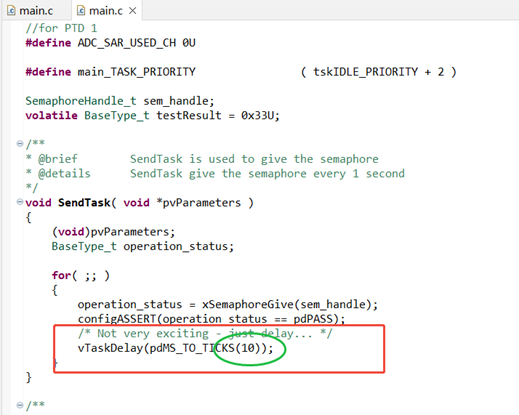

最后为了加快ADC采集频率,需要修改SendTask线程中函数vTaskDelay函数的参数

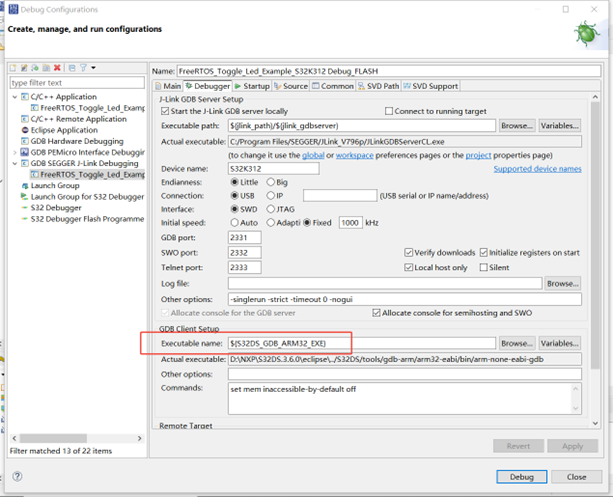

如果不能正常调试需要调整debugger相关配置

至此工程配置已完毕

成果展示

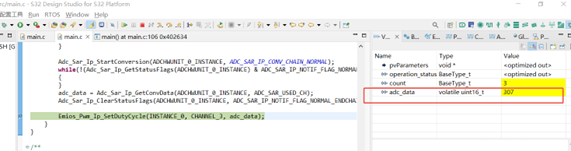

ADC读数

LED亮灯效果

ADC读数

LED点亮效果

使用感受及心得

通过本次S32K312开发板的试用，我对NXP的S32K3系列芯片有了更深入的了解。S32K312芯片的外设资源丰富，尤其是ADC和PWM模块的性能非常强大，能够满足复杂的控制需求。开发过程中，S32 Design Studio提供了良好的开发环境，配合NXP的RTD驱动和HAL库，大大简化了外设的配置和控制。

在项目开发过程中，遇到了一些挑战，如ADC采样精度的调整、PWM频率的设置等。通过查阅NXP的官方文档和社区论坛，我逐步解决了这些问题，并积累了宝贵的经验。此外，使用Git进行代码版本管理，帮助我在调试过程中快速回退到之前的版本，避免了重复配置的麻烦。

总体而言，S32K312开发板非常适合用于汽车电子和工业控制领域的开发，尤其是需要高性能ADC和PWM的应用场景。通过本次试用，我不仅掌握了S32K312的基本使用方法，还积累了丰富的调试经验，为今后的项目开发打下了坚实的基础。

S32DS最新的例程没有适配S32K312的,只对S32K344等芯片进行了适配,虽然不能直接编译烧录,但对我们初学者配置S32K312芯片的相关功能仍然有很大的帮助作用.只要稍加动脑思考我相信S32K312的外设一样也可以正常驱动起来并使用.
