动手做一个自己的线性电源吧

• 项目介绍

电源作为电子电路的心脏，是一个完整电路中不可或缺的部分。日常所用的电子电路多为直流电，不能直接通过市电提供，因此需要电源作为市电向可以使用的直流电转换。作为一个电子爱好者，使用的电源电压类型也可能不一样。如果可以自己动手做一个输出电压以及输出电流都可调的电源，会大大方便我们的调试和应用。本文面对具有一定动手兴趣的初学者，提供一种制作一个可调线性电源的方案。不仅可以提高自己的动手能力，也能增添对电子电路的兴趣爱好。

• 模块组成

该线性电源由变压器、整流稳压电路板，DC/DC电路板、可调电源模块以及外壳组成。变压器的作用是将220V交流电转换为电压比较低的交流电，它和整流稳压电路板一起实现交流转直流的作用。变压器和整流稳压电路板连接后如下图所示。其输出的直流电电压在40V左右。

为了让电压工作更加稳定，同时保证满足可调电源模块的需求，增加一个DC/DC电路板，实现29V到130V直流电输入稳定转成24V直流电输出。如下图所示。

可调电源模块用于实现我们这个电源的主要功能，它能够实现：恒定电压可调输出与恒定电流可调输出的转换、输入电压和输出电压的实时检测、输出功率与功耗的计算等等。其外形图如下图所示。

最后是外壳，外壳采用3D打印制作，包括外壳和底板，这里只展示一下外壳，如下图所示。

• 动手实践

模块准备好之后，就开始组装吧。首先是将变压器和整流稳压电路板连接好，整流稳压电路板上的电流元件提前焊好。然后将DC/DC电路板通过线缆连接将整流稳压电路板的输出接到DC/DC电路板的输入，如下图所示。

 然后将DC/DC电路板的输出连到可调电源模块的输入，最后引出输出到连接器，跟外壳合拢，最终就完成了整个电源的制作，制作后的效果如下图所示。

• 最终效果

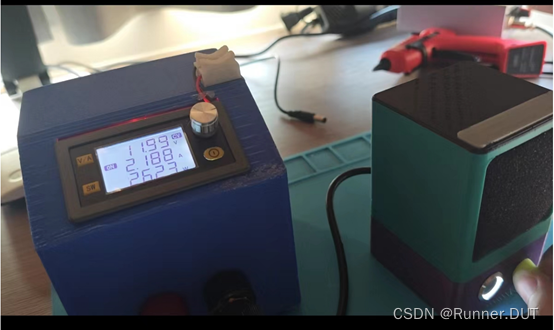

这里以一个风扇作为负载，来测试该电源的输出。将电源的输出模式设置为恒定电压输出，并设置好输出电压值为12V，然后将连接器接到风扇输入，调节风扇的开关，可以看到输出的电压基本维持在12V上，电流的大小会随着对风扇的调节改变。该可调线性电源设计功率为50W，输出电压可调范围0到36V，输出电流可调范围0到5A。足够满足大部分场景需求。

• 其他说明

本文大部分内容都属于原创，如需转载，请附上本文网站，

如果需要相关的电路图、PCB图以及元件清单等资料可以直接私信我或进入交流群，我会及时回复。
