Origin 绘制ADS负载牵引圆图load pull Smith Chart

Origin 绘制ADS负载牵引圆图load pull Smith Chart

1. ADS Load Pull数据处理：数据导出方法 参考，具体步骤为：选中Load Pull结果，File->Export->Write select item to tab-delimted ASCII；

2. 数据格式介绍：导出的数据只有一个txt文档，包含Pout和PAE，格式为level, number, indep(index,1), PowerContours[0,0,::]，分别表示Contours的值，Contours的序号，功率圆的扫描点序号？，mag/phi；

3. Origin数据处理：

   • txt数据导入:ctrl K(或者Import Single ASCII）



   ACSII数据导入

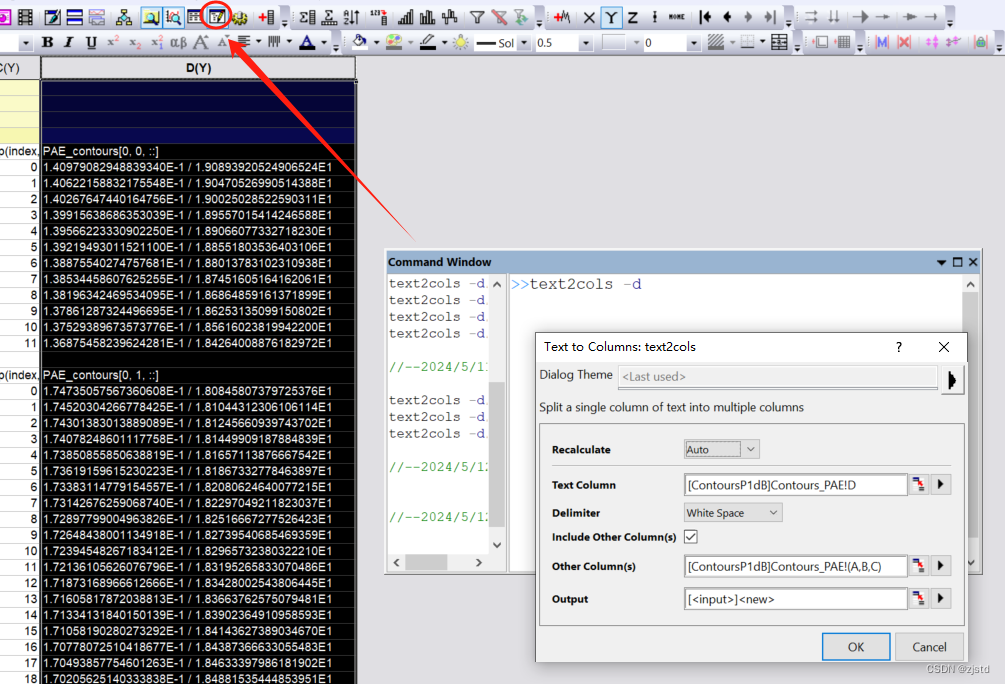

   • 数据预处理参考：对D(Y)列数据进行单元格拆分，选中D(Y)列，打开Command Window，输入 text2cols - d，此时会生成一张新的表格，后缀名为text2cols



   ACSII数据预处理

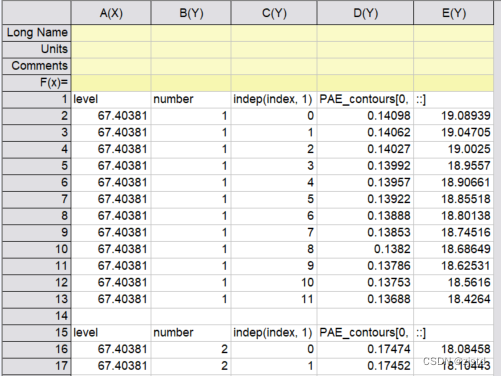

   • 处理结果：只删除"/"列，对中间的行例如Row15不做处理，得到下图：



   数据处理结果

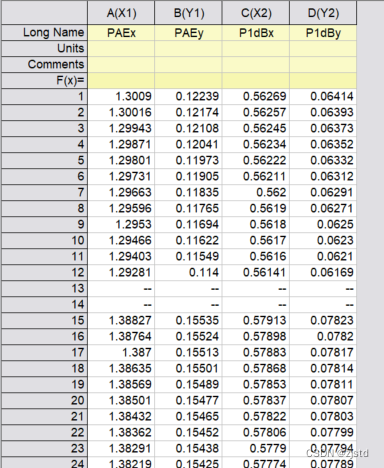

• 数据转换：新建表格sheet1，找到D(Y)、E(Y)的Pout数据拷贝到sheet1，数据处理方法 参考，我们会得到新的两列处理后的数据；同理处理PAE数据到新建表格Sheet2；新建表格Sheet3，分别将Sheet1/2新生成的数据拷贝到Sheet3，得到四列数据；




  数据处理结果

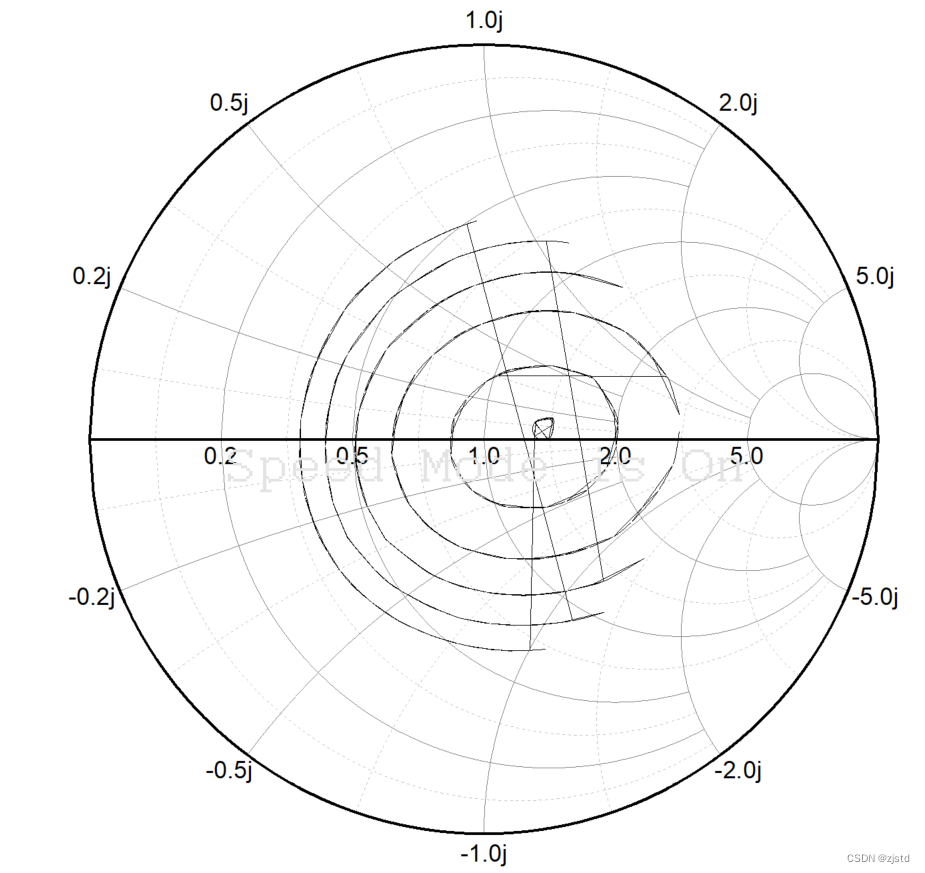

• 绘制PAEContours：选中AB两列并绘制Smith原图，得到下图




  PAEContours

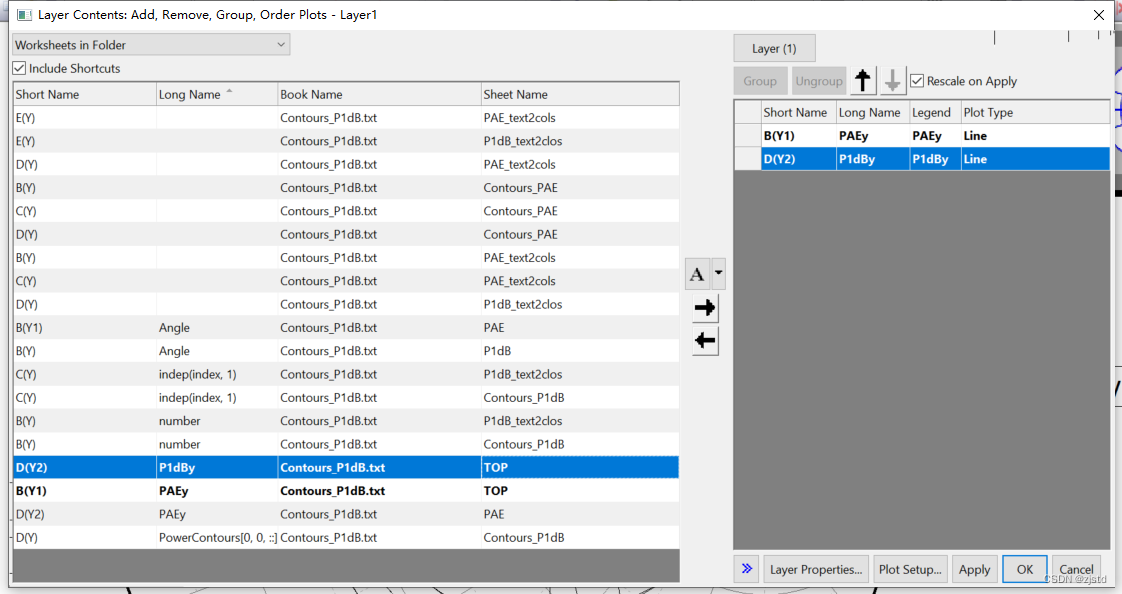

  • 添加PoutContours：在绘图界面选择Graph菜单，找到LaryerContents，将D列数据加入到绘图数据



  添加Pout数据

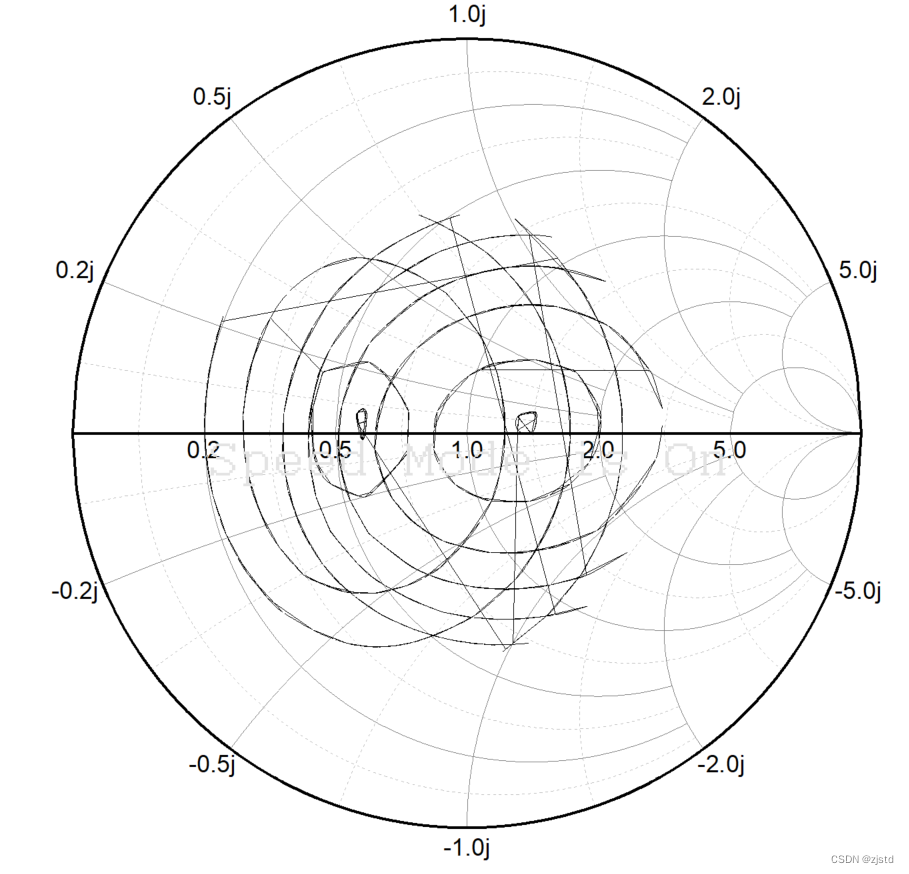

• PAE/Pout Contours in Smith Chart：




  PAE/Pout Contours

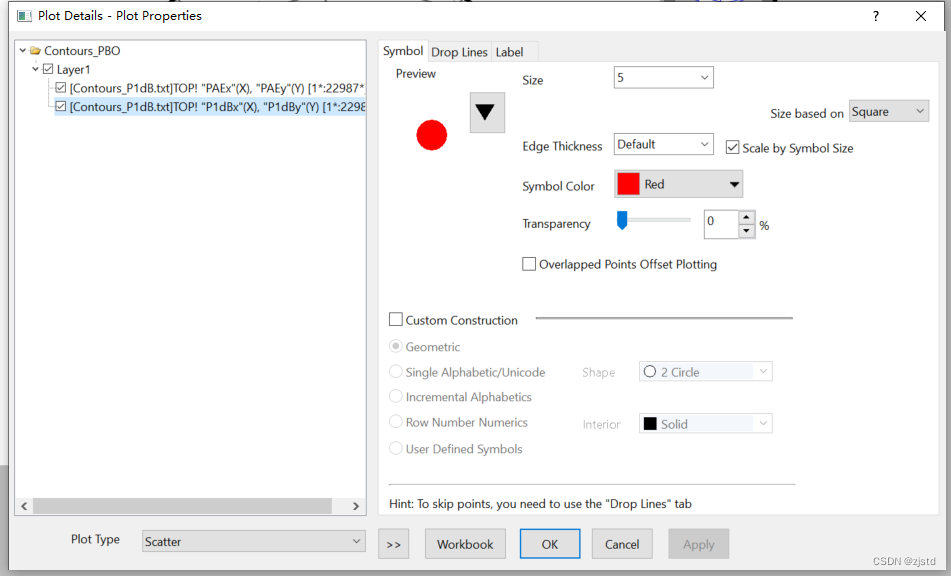

  • 图片属性修改：为了去掉中间的连线，我们将绘制的属性从line改为Scatter，具体参数可参考，另外可以修改Smith圆图的属性，主要是线条和网格属性



  属性修改


  • 最终效果：

最终效果
