【origin】绘图

使用virtuoso导出数据后，用origin对数据处理，进行绘图

数据处理

1，S11反射系数------>能在Smith圆图中绘制的z

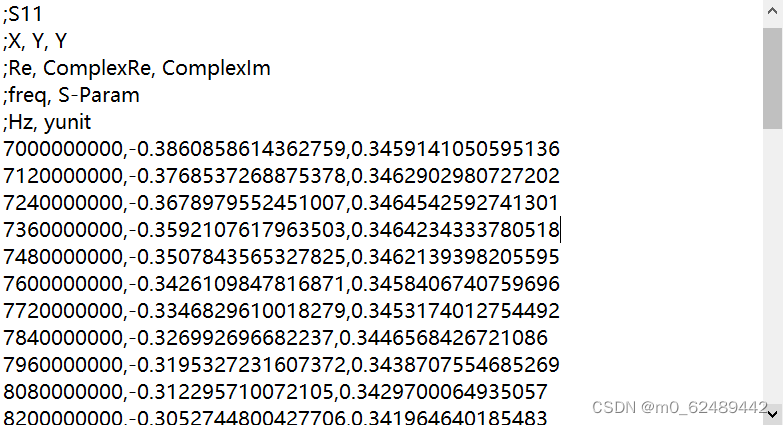

导出S11数据如上图，其中的ComplexRe、ComplexIm是反射系数的实部和虚部，要在origin中用smith进行绘制，需要把反射系数转换为输入阻抗:

 由于Smith圆图中的数据是归一化数据，故不用乘特征阻抗.

可在excel表格中进行处理：

1.COMPLEX( , )；此函数，把实部与虚部合并成一个复数。( S11 )

2.IMSUM( , )；此函数，进行复数之间的加法运算。( 1+S11 )

3.IMSUB( , )；此函数，进行复数之间的减法运算。( 1-S11 )

4.IMDIV( , )；此函数，进行复数之间的除法运算。( Zin )

5.IMREAL( )；此函数，对复数取实部。

6.IMAGINARY( );此函数，对复数取虚部。

可用得到的实部、虚部的数据进行绘制Smith图。

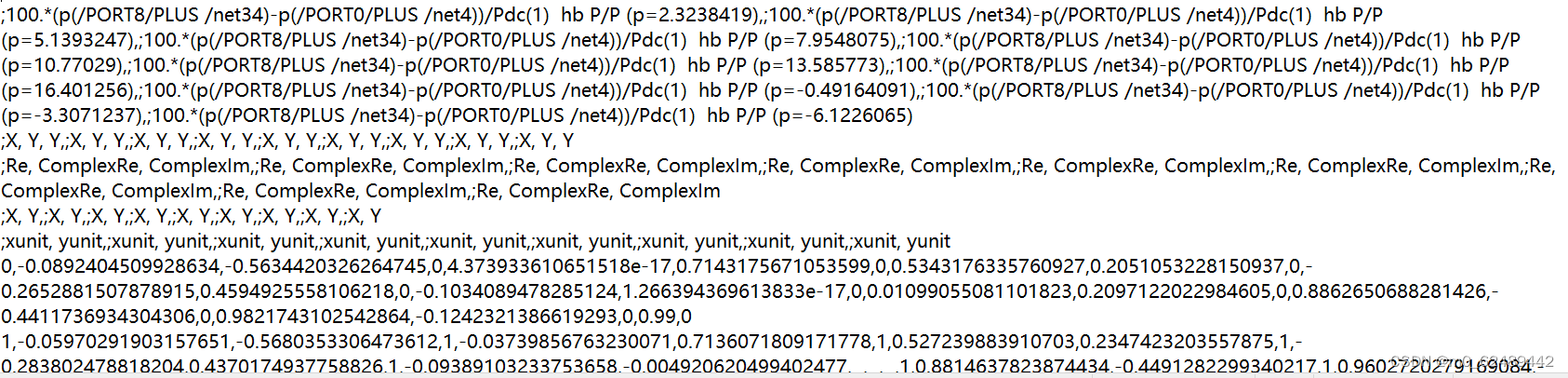

2. Loadpull导出的等功率圆的数据也是反射系数，数据处理方式，可以参考S11处理方式



3.Loadpull导出的等PEA圆，也是反射系数，数据处理方式参考S11

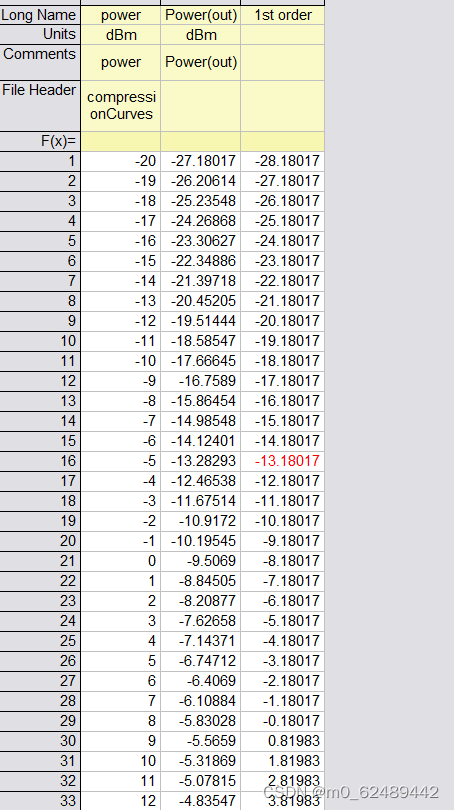

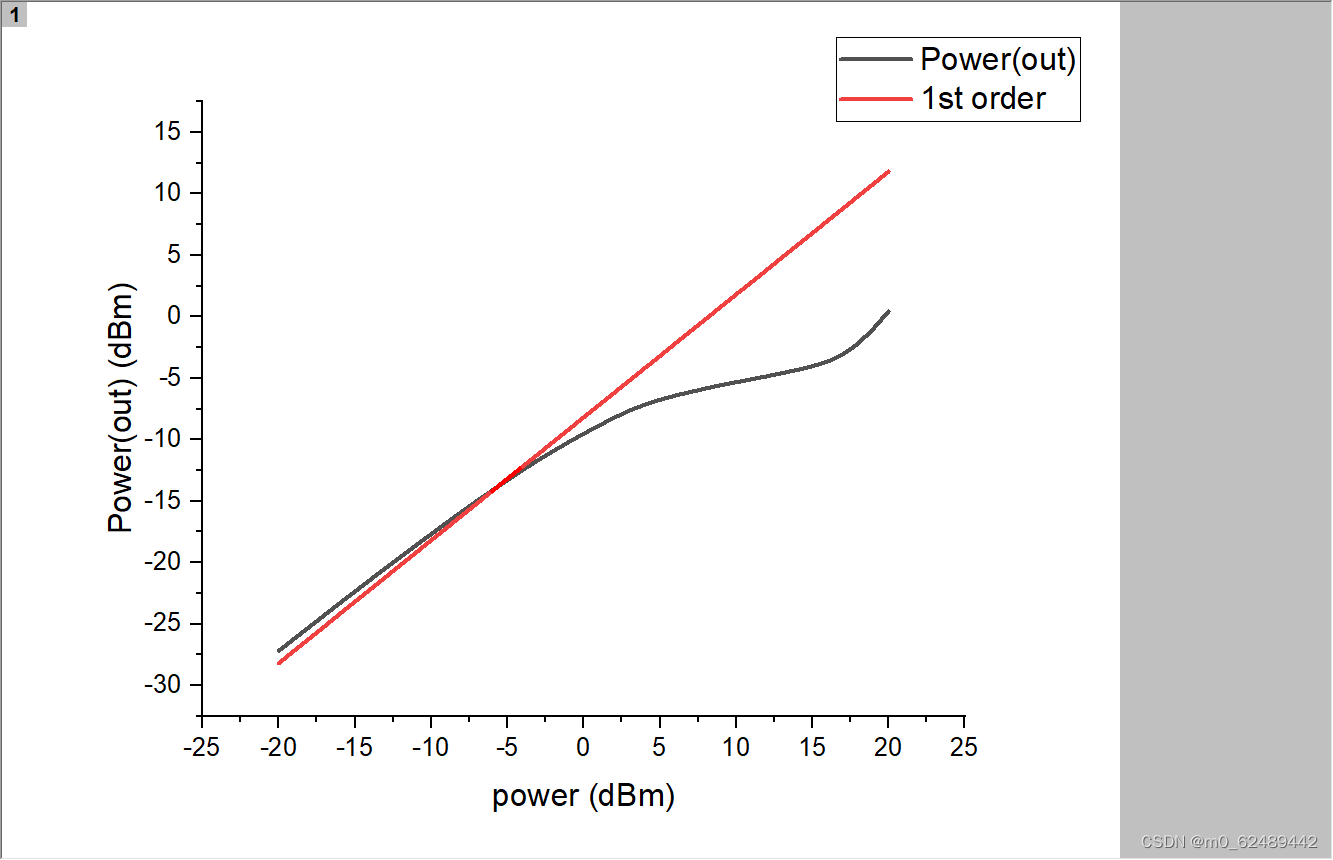

4. 绘制1dB压缩点的理想曲线与实际功率曲线

1dB理想输出曲线是1次谐波的曲线，其斜率为1，即y=x；

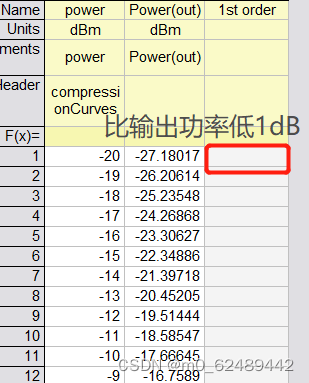

因为是1dB压缩点，所在在初始的情况下比输入功率小1dB。

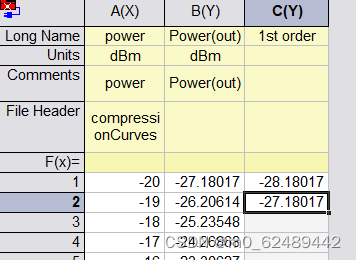

由于power输入功率从-20增加至1dB，所以1st order 在斜率为1的情况下，也应该增加1

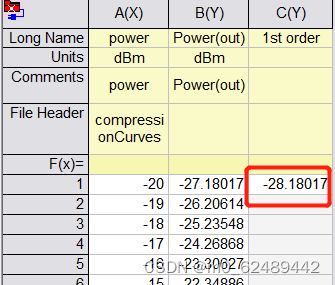

故为：

剩下的以此类推

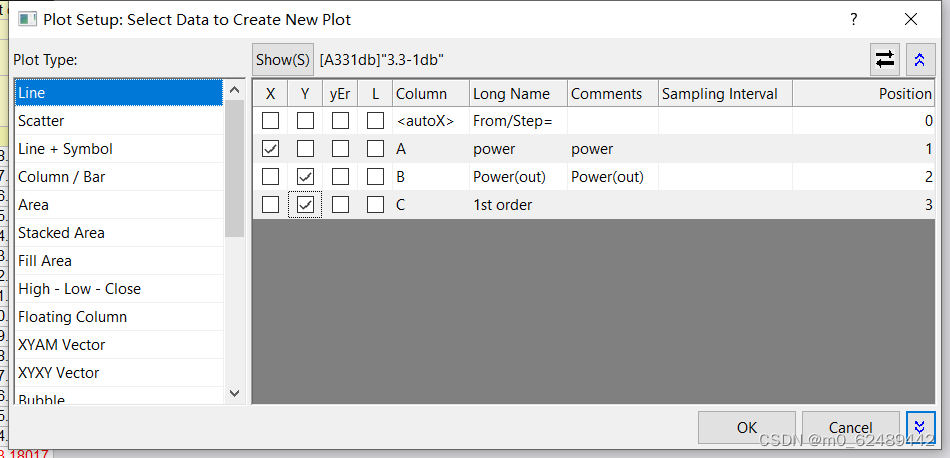

 绘制图像：





origin绘图

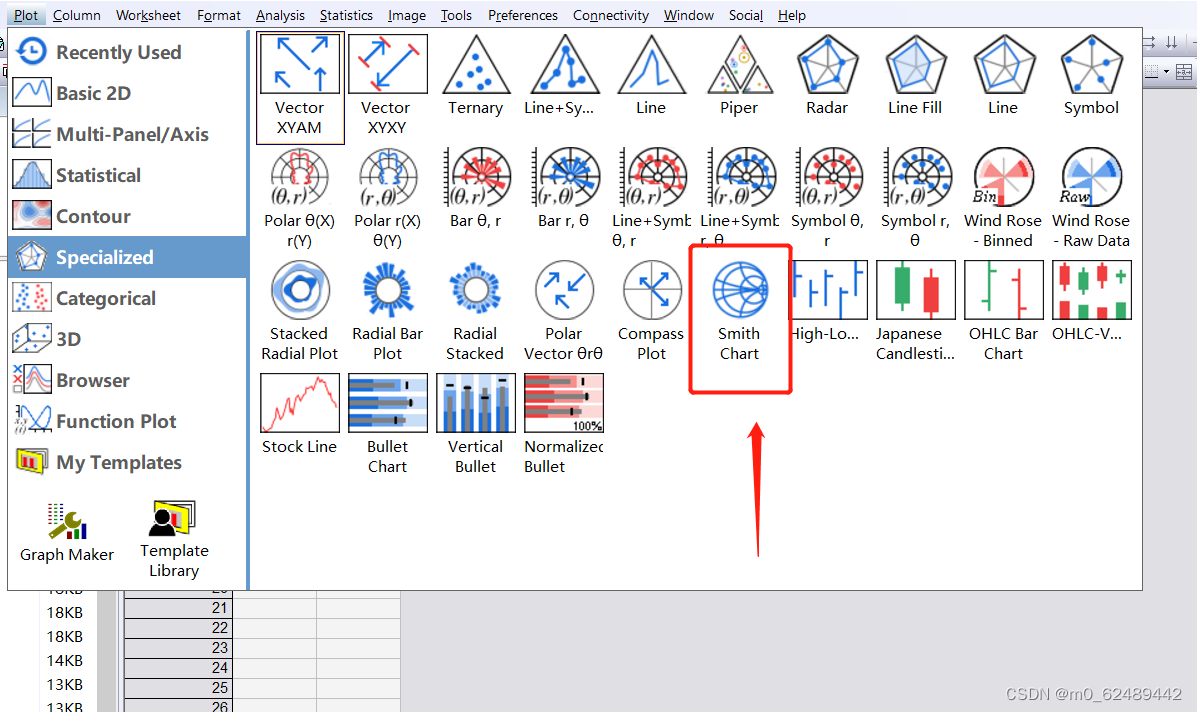

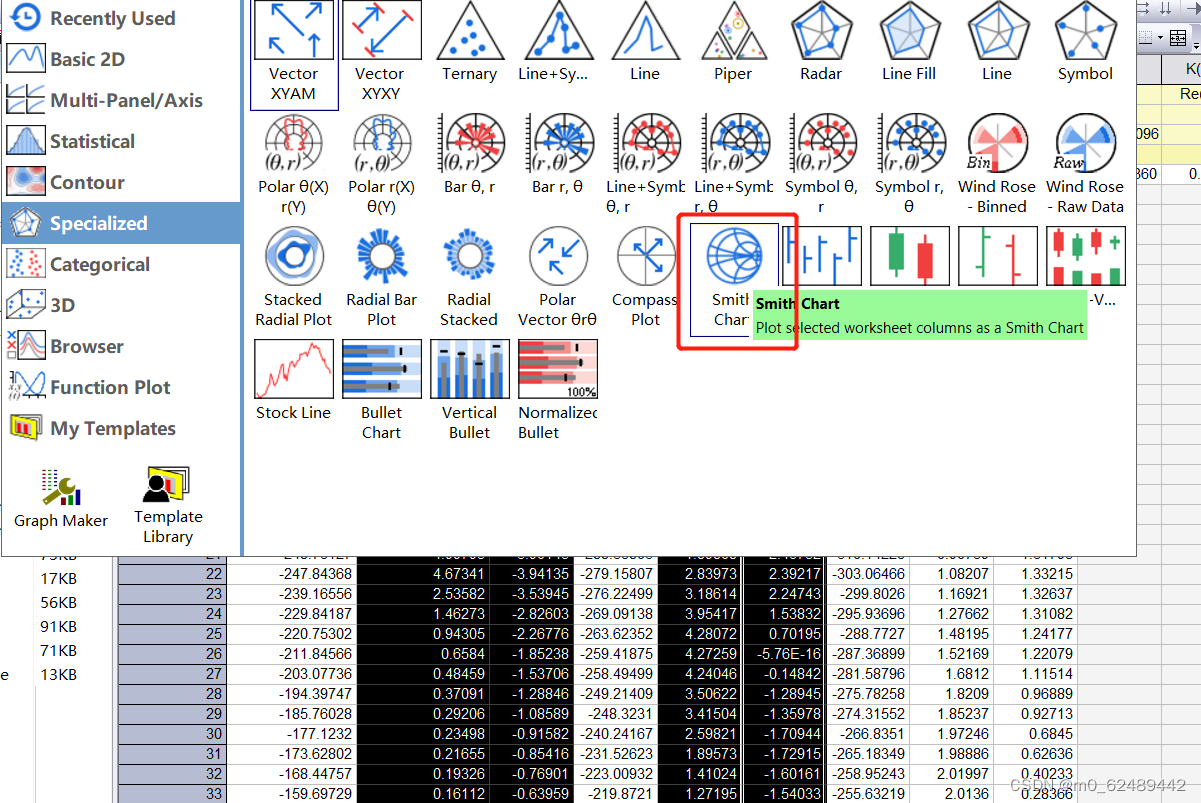

1.绘制smith圆图

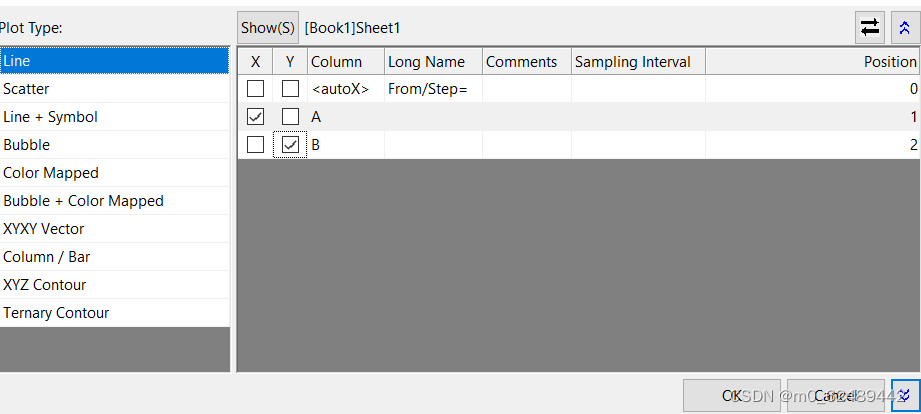

 其中X，即为阻抗的实部；Y为阻抗的虚部

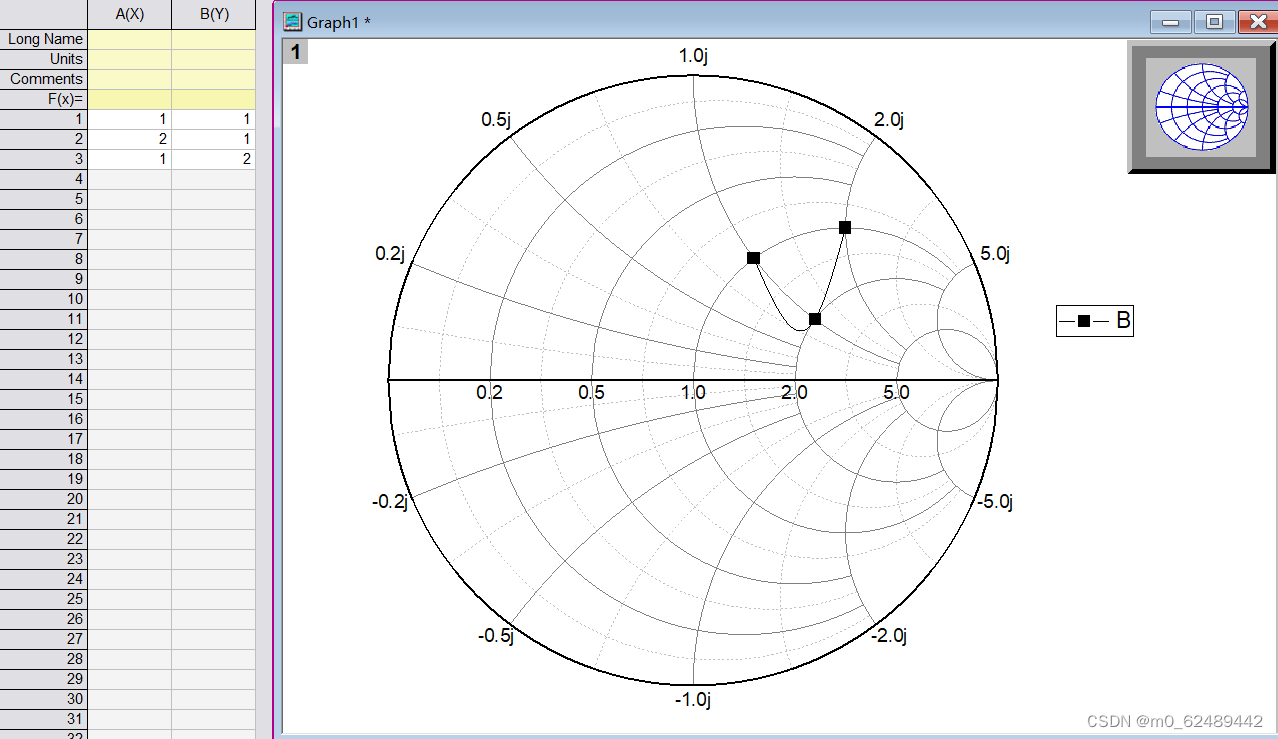

绘制出来图像如下图所示：

 如图所示，1+j1；2+j2；1+j2三个点。

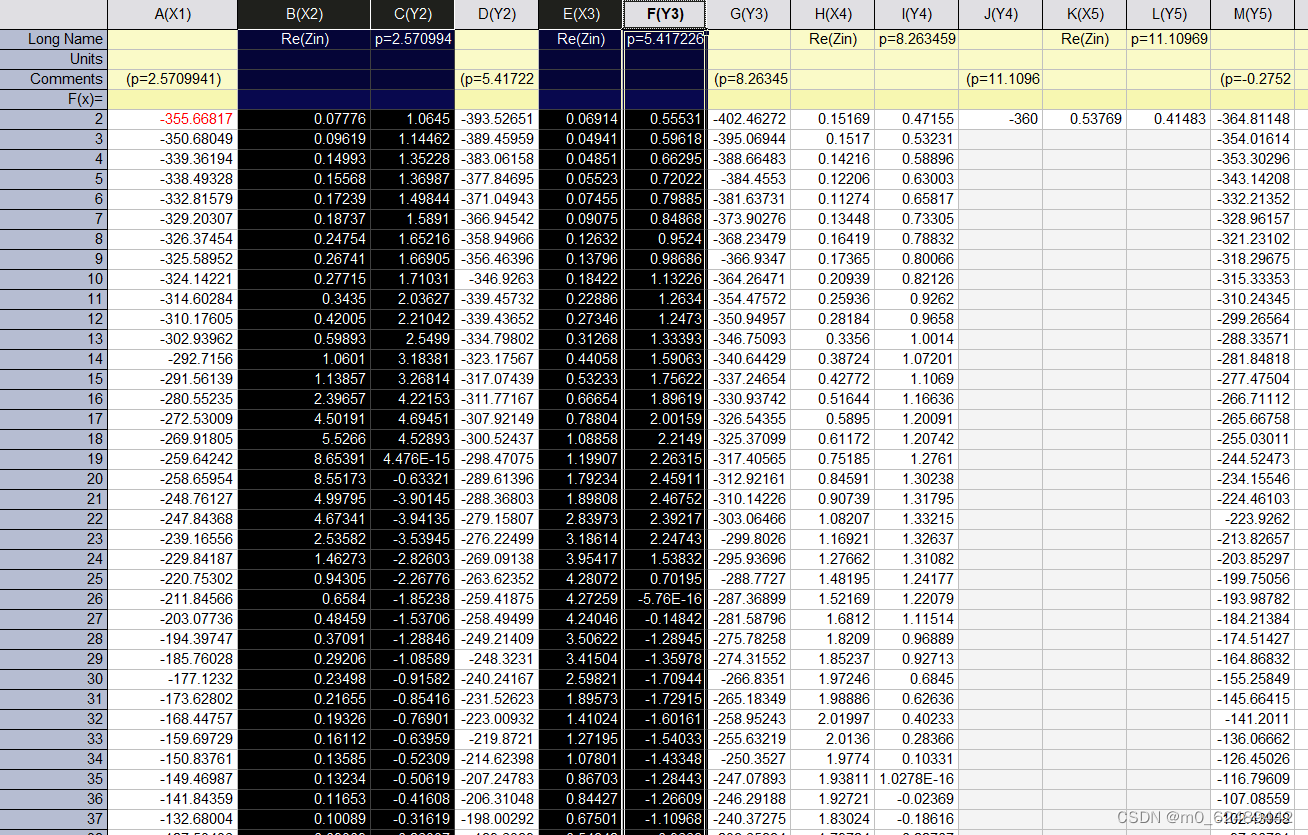

2. 一个图上绘制多条曲线

smith圆图上绘制多条曲线。适用于图一样，但是X轴、Y轴不一样的情况。

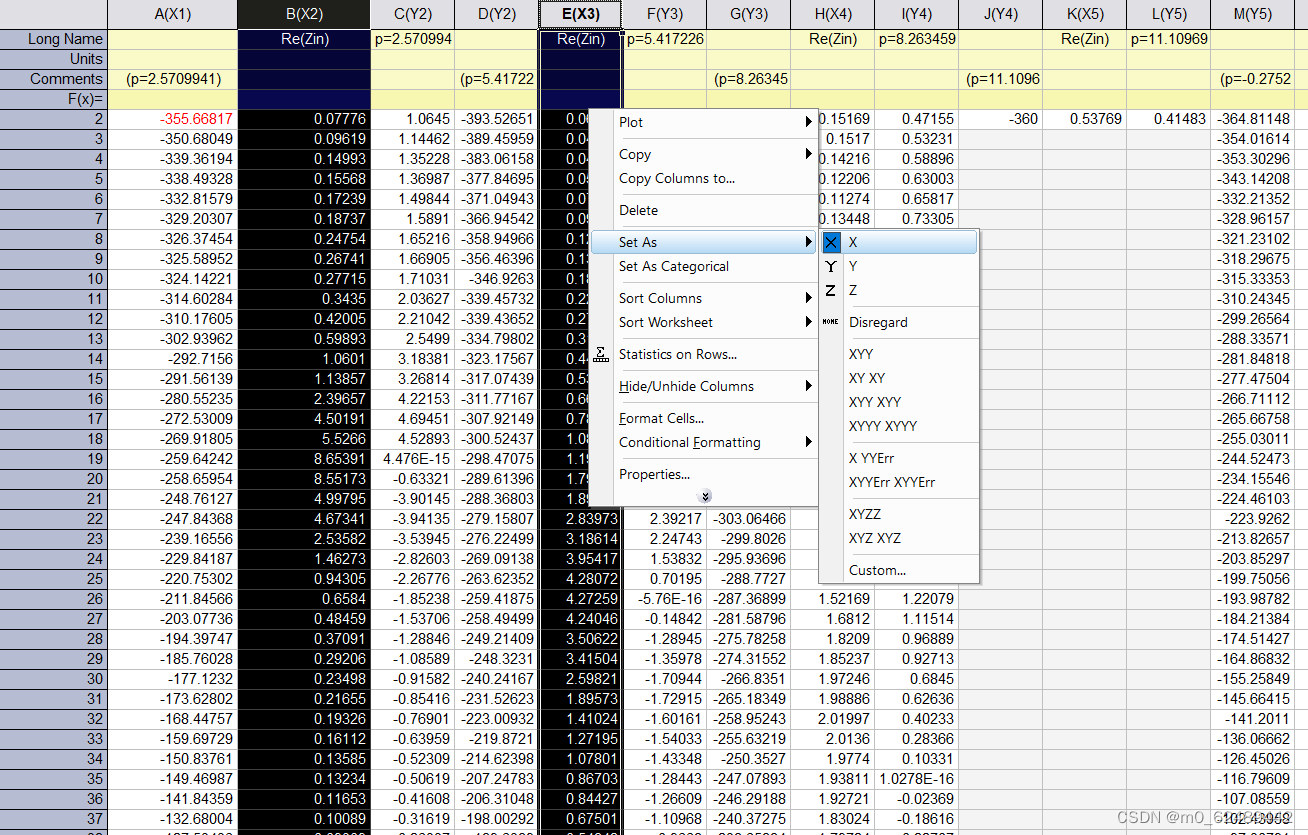

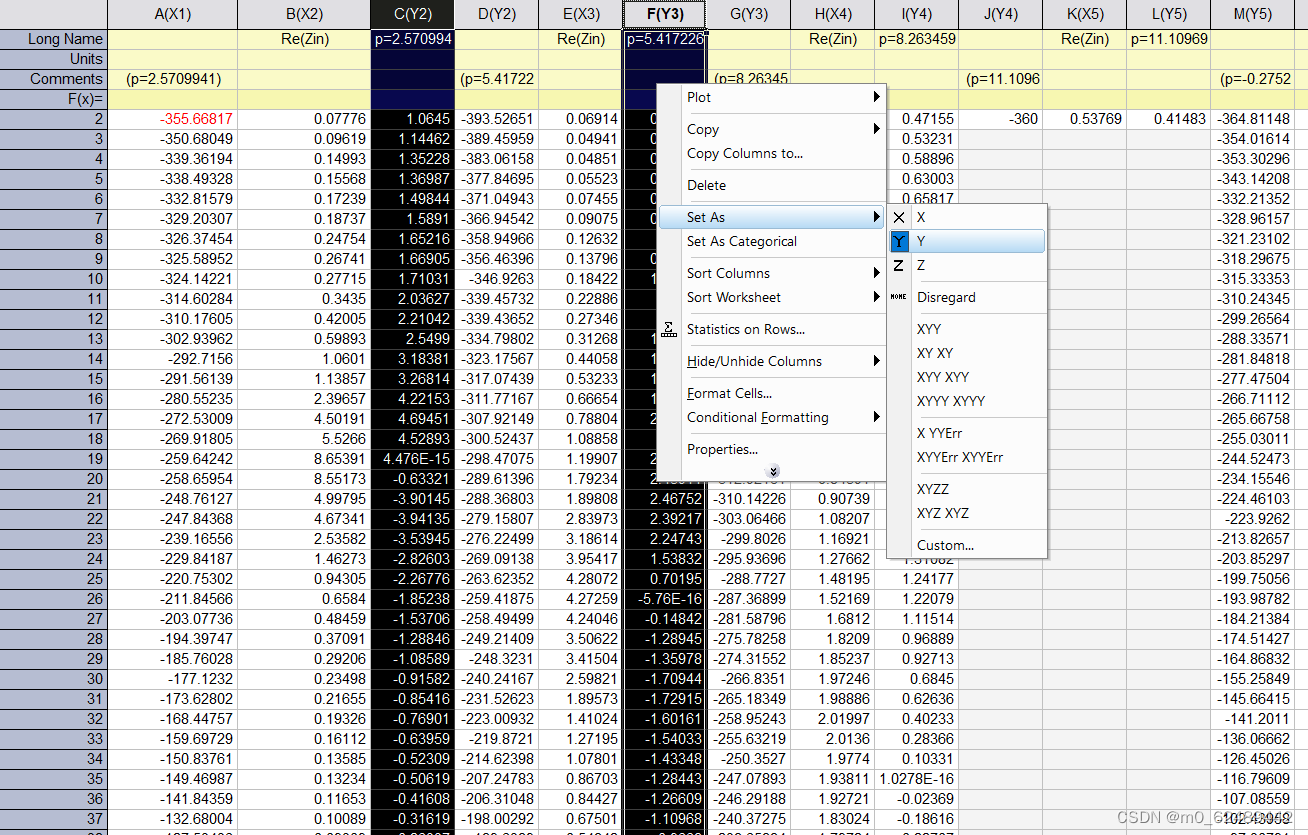

把轴设为X，另外的设为Y



 最后选住要绘图的数据

 点击要绘制的图

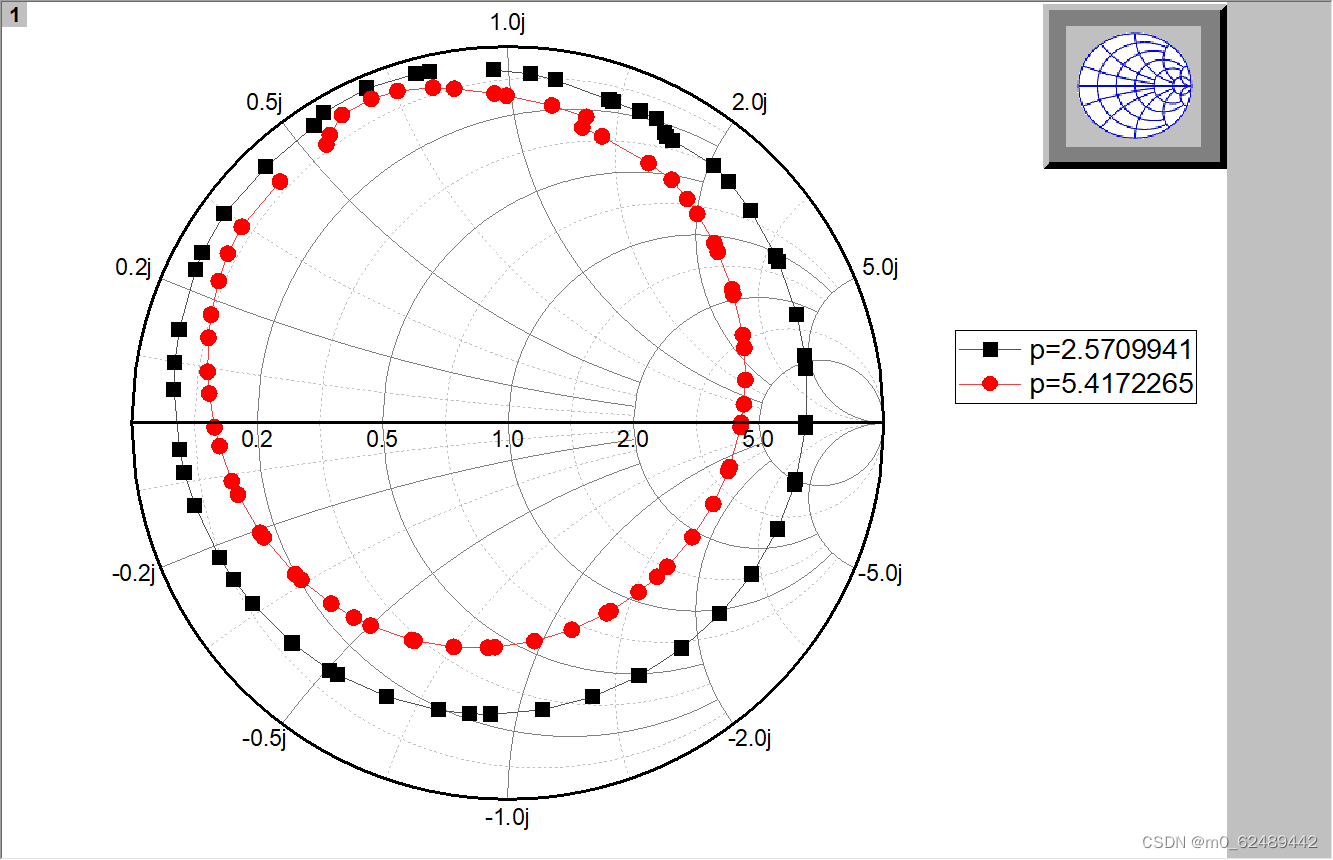

 即可得到

其他图同样如此

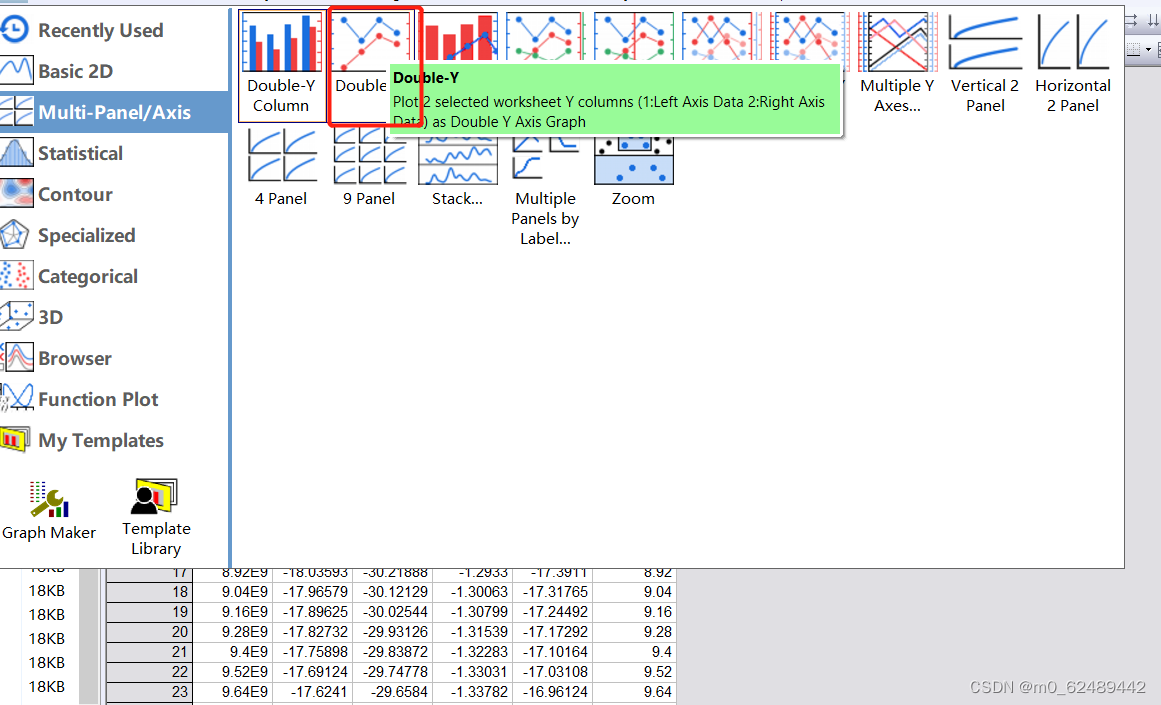

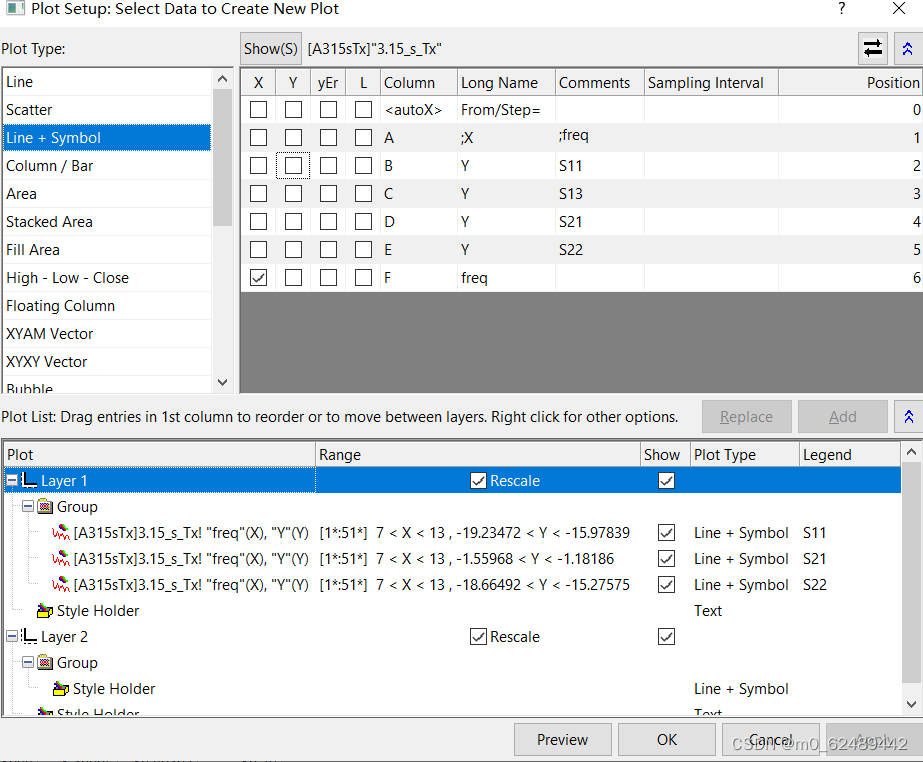

3. 绘制共用一个X轴，双Y轴

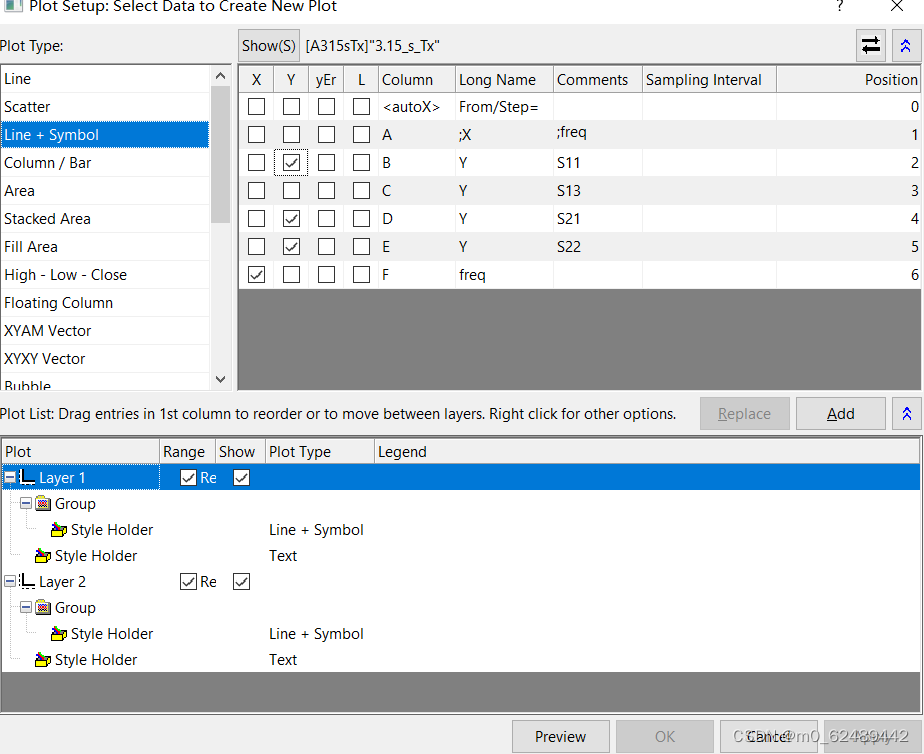

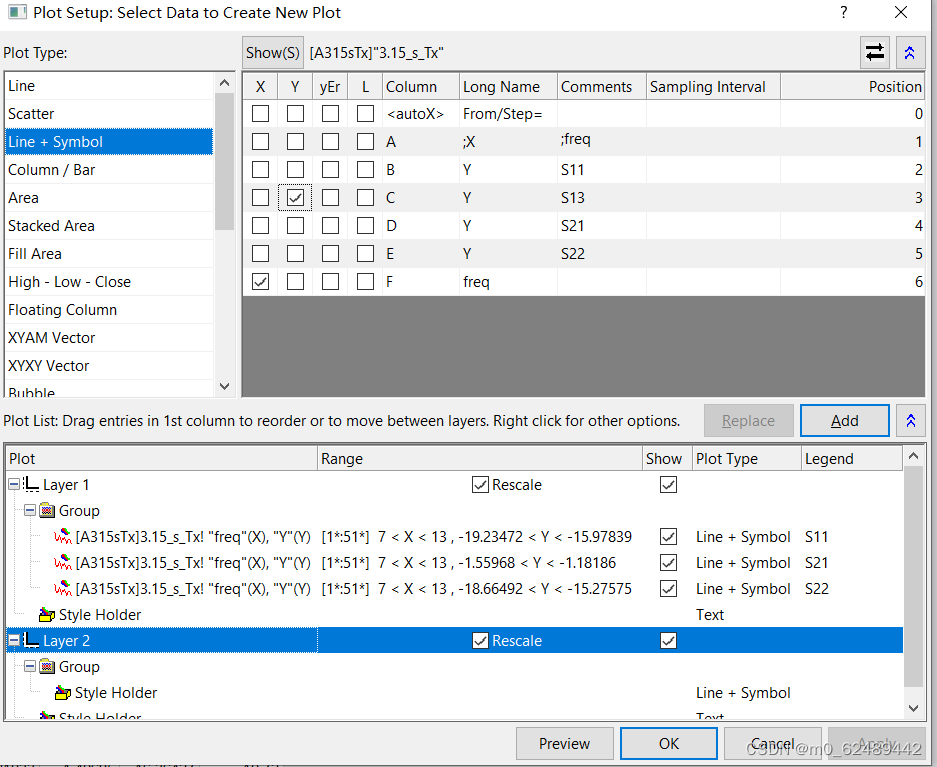

 选择好X轴，和在此X轴中绘制的Y，然后点击Add添加到图层1

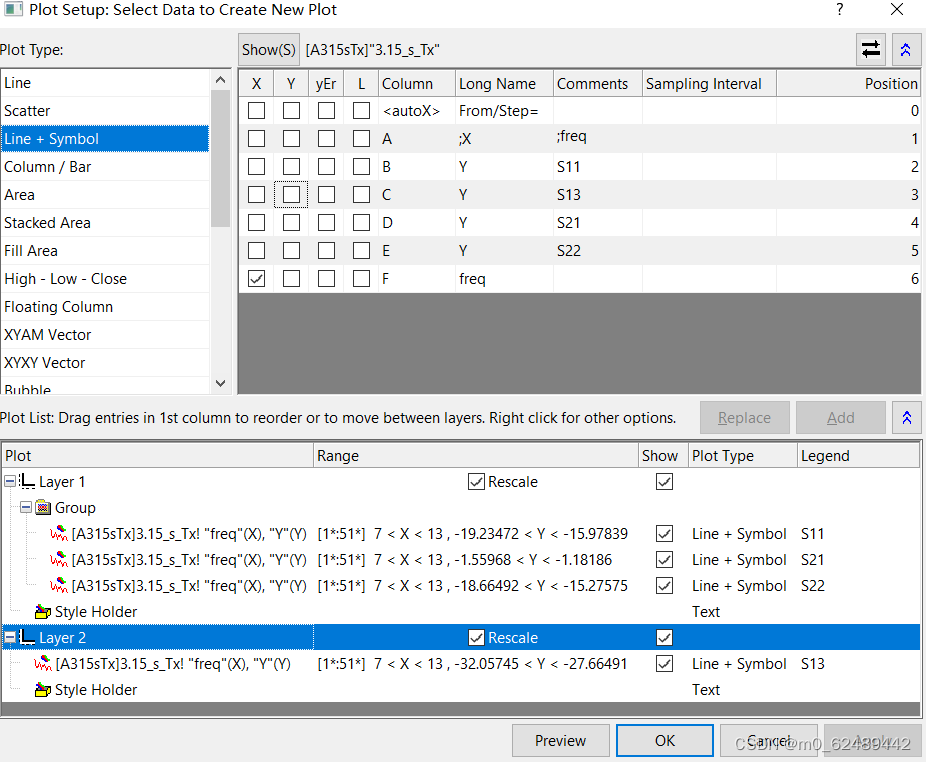

然后点击Layer2

选择使用第二个坐标轴的Y的值，



 然后点击Add

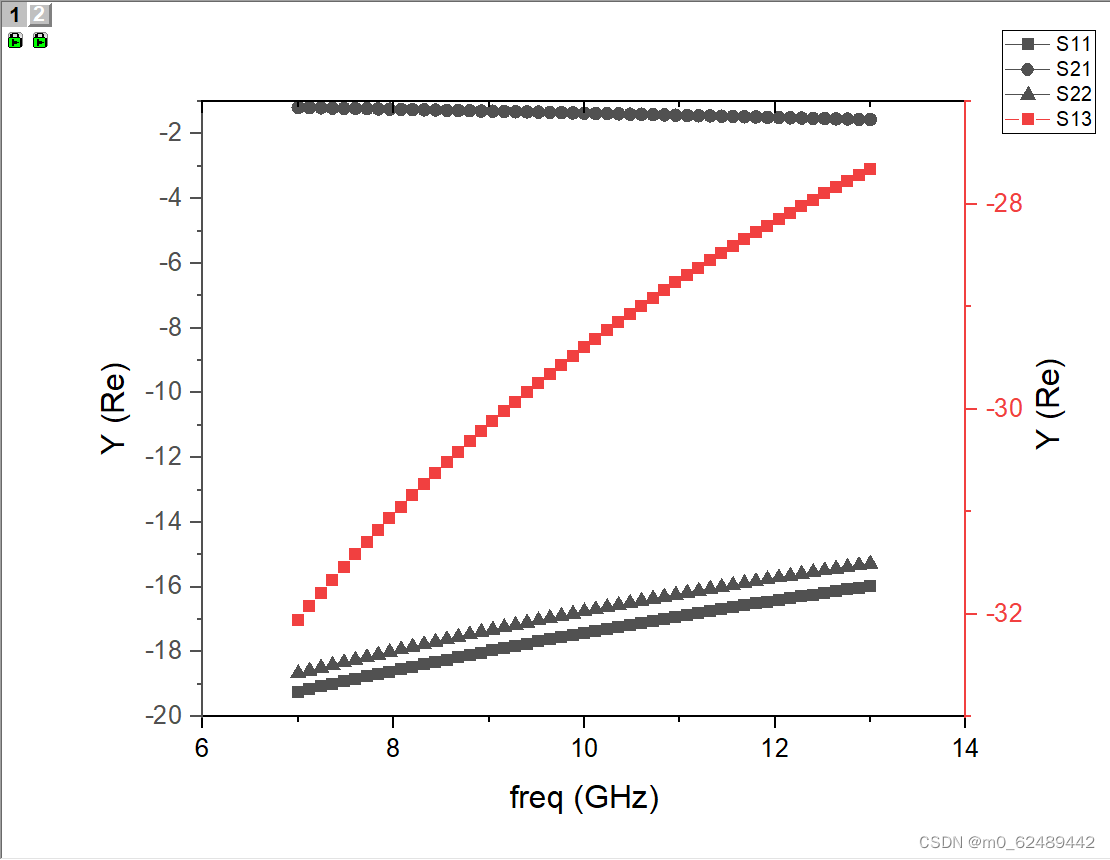

最后点击ok，生成下图



 其中，红线使用右边的轴，黑线使用左边的轴，实现了共用一个X轴，绘制双Y轴
