allegro界面简单介绍一

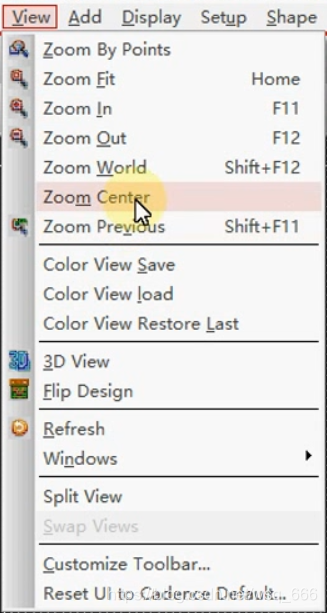

1.view界面

2.Visibility

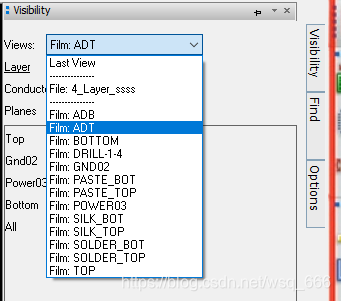

Views:显示图层选择
Planes:平面层
Plan:规划布线
Etch:铜皮、走线
Via:过孔
Pin:焊盘pin脚
Drc:错误标记
All:全部显示

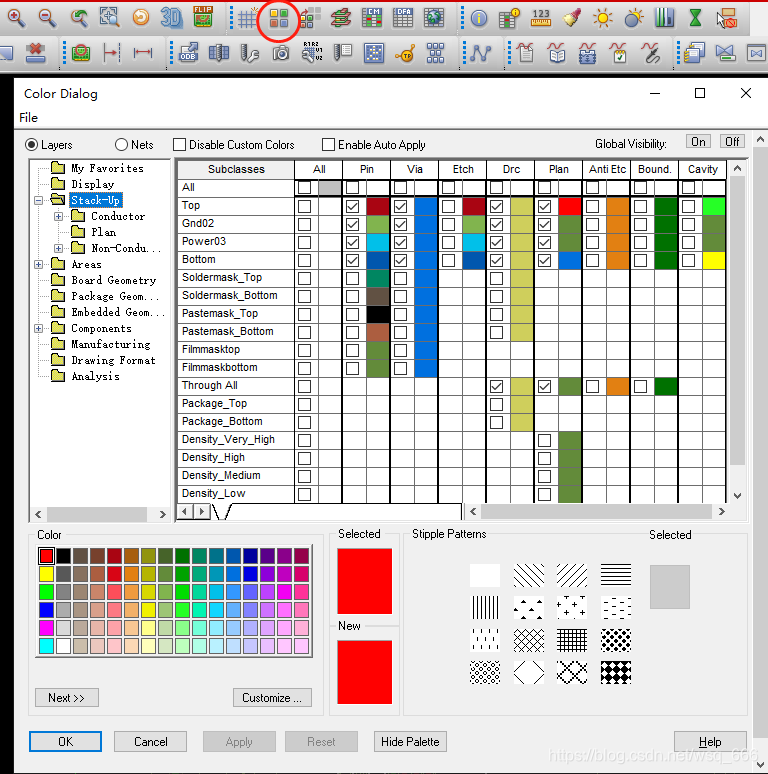

3.如何打开层设置

4.设置不同的模式，其中前面三个模式用的比较多
General Edit:普通模式、布局、布线
Placement Edit:布局模式
Etch Edit:布线模式
Flow Planning:布线规划模式
Signal Integrity:仿真模式

5.选择不同模式，对应的Find下面的可操作的选项也不一样

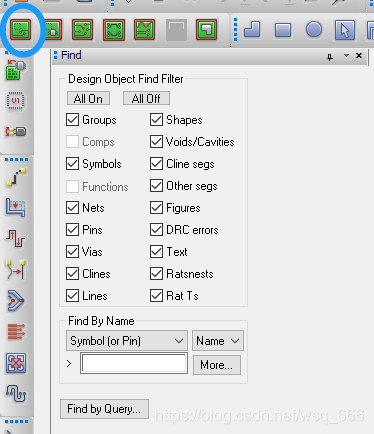

一、General Edit：
通常编辑状态，可以完成对元件的编辑包括放置、布线以及移动、复制、翻转布局等等。

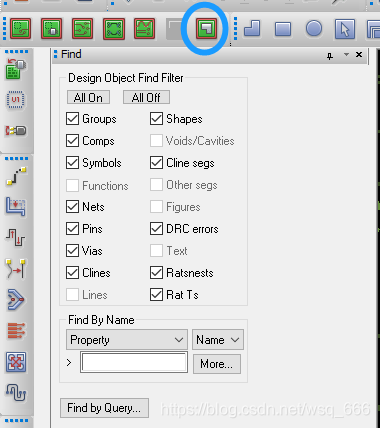

二、Placement Edit：

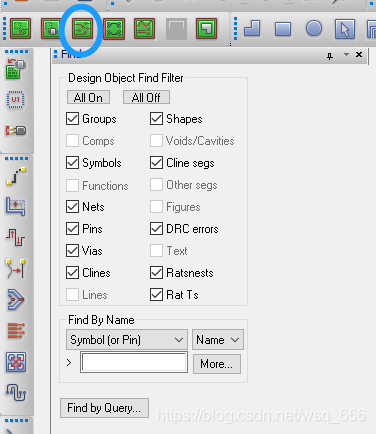

元件放置状态，点击元件会自动进行Move命令，并在Options面板会出现一个Place的放置面板，适用于元件布局时使用的模式。点击元器件直接进入move模式。
三、Etch Edit：
电气编辑状态，可以将系统环境设置为适合于电器编辑的任务，比如添加或者修改走线等等，点击元器件引脚直接进入Add connect模式。

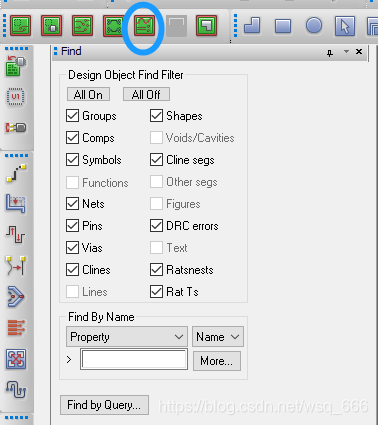

四、Flow Planning Edit：
流规划模式，将系统环境设置为适合于复杂的高速设计环境，可以进行线束流分析等。

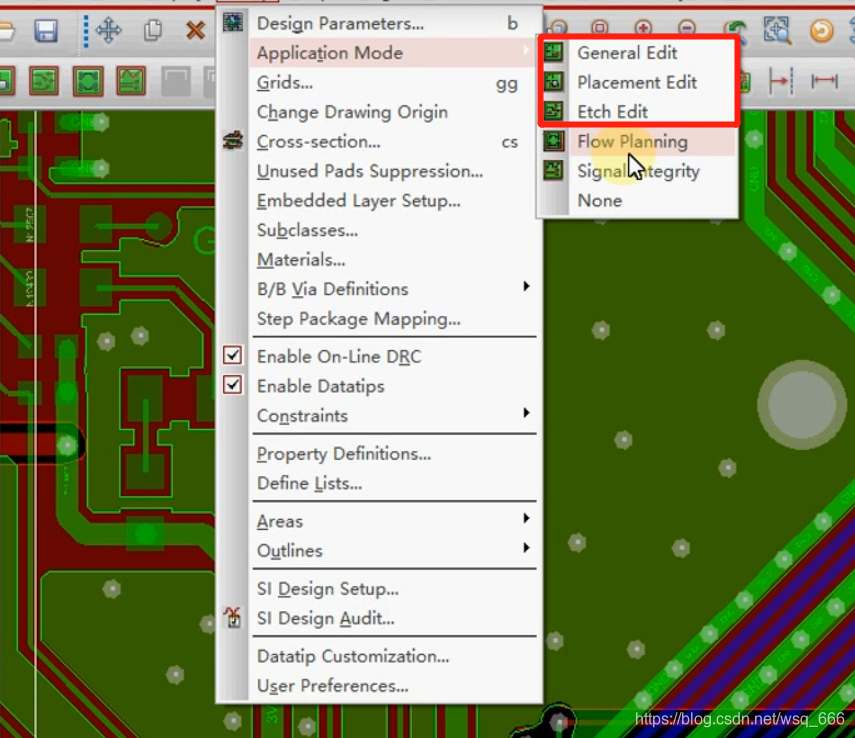

五、None：这种模式在Setup->Application Mode中设置
这种模式下，禁用了右键菜单，只能通过菜单进行操作，Idle状态下Find Filter不可选。
更详细的内容大家可以看看软件的帮助，很全面的

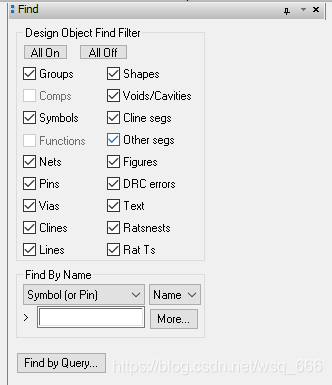

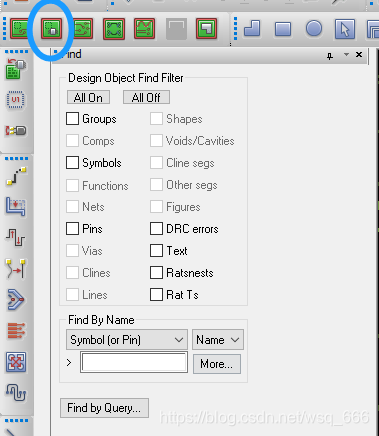

6.Find下面选项解析
Groups：将1个或多个元件设定为组
Symbols：元器件
Nets：网络
Pins：pin脚
Vias：过孔
Clines：有电气属性的线
Lines：非电气属性的线
Shapes：铜皮、填充
Voids/Cavities：铜皮、填充的挖空区域
Cline segs：clines中没有拐弯的线
Other segs：line中没有拐弯的线
Figures：图形
DRC errors：DRC信息
Text：文字
Ratsnests：飞线
Rat Ts：T型飞线
