在进行PCB设计时，了解如何设置和查看线路板的尺寸单位至关重要。本篇博客介绍了如何在Setup中修改设计参数，确保设计单位与数据显示单位的一致性，以避免在设计过程中产生误解和错误。这对于精确的电路板布局和测量是必不可少的。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

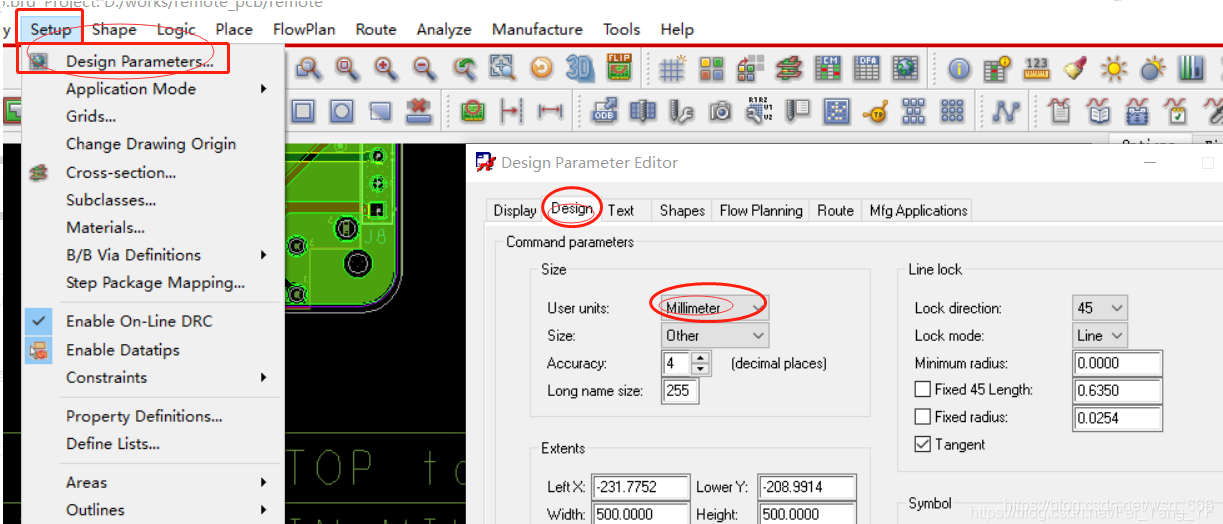

1.首先查看自己的线路板用的默认的尺寸单位是多少，在Setup-Design Parameters-Design-User units里面可以修改板子的单位。
在这里插入图片描述

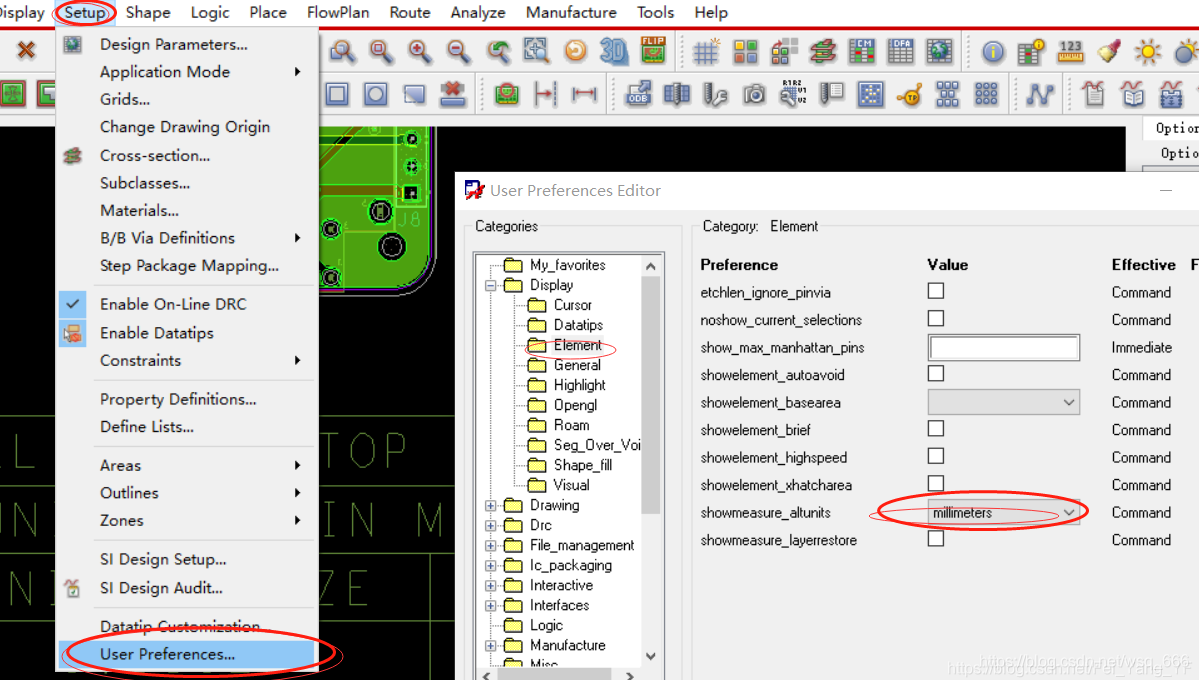

2.显示测量的数据的单位
在这里插入图片描述
3.一般为了避免出现歧义，上面两个设置一般设置为一致。
