（2024_3_6）泄放电阻的作用

泄放电阻：

（1）定义：

工程上,为防止RL电路由于外界原因引起与电源脱开而造成不应有的设备损坏或人员伤亡,常在线圈两端并联一个电阻,此电阻称为泄放电阻。

在储能元件两端并联的电阻，给储能元件提供一个消耗能量的通路，使电路安全。这个电阻叫泄放电阻。可以是二极管，如电感(继电器线包)并联的二极管。

泄放电阻一般并在电容两端，其规格选择主要根据电容两端电压、容量C和放电要求(如电子设备开关电源输入端并联滤波X电容，要求拔出插座2s后插头插脚不得危险带电)，从而确定放电时间RC，即得到电阻取值，还要注意电阻功率问题。

（2）作用：

1.防止电击

当电视发射机切断高压后，滤波电容器上存储的电荷将通过泄放电阻放电，一般经过数秒钟就可放完(检修时按程序还须用放电棒放电)，就不会使技术人员遭到电击或损坏检测仪表。

2.稳定电压

滤波器输出端的电压会随着负载的变化而有一定的变化，并联上泄放电阻，就可以使其变化量减小。这是由于负载阻抗变小使得负载电流增加，同时在泄放电阻两端的电压降低，泄放电流减小；负载阻抗增加使得负载电流变小，同时泄放电阻两端的电压增大，泄放电流增大。泄放电流和负载电流这种近似的互补关系减小了滤波器输出端总电流的变化量，对输出电压起到一定程度的稳定作用 。

3.对电容保护

一般情况，开机接通电源，整流管开始工作，而放大管尚未工作时，滤波器输出端的电压会因空载而升高到峰值，很容易击穿电容器。而有些工厂生产的电器设备从成本上考虑，其电源滤波电容器的耐压值大多选得裕量不够大，加上电源电压高低波动过大，往往易造成滤波电容器击穿。接上泄放电阻后，只要阻值适当，滤波器输出端就有一定的负载，负载变化时电压就不会升高到峰值，对电容器起到一定的保护作用 。

（3）实际电路举例

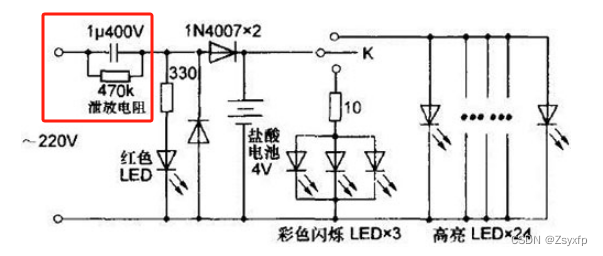

铅酸蓄电池充电的LED应急灯电路图：

220V交流市电经电容降压、二极管整流后给铅酸蓄电池充电，红色LED作充电指示。充好电后使用时闭合按钮开关K,将首先接通3颗彩色闪烁LED,再按一下开关K则关闭彩色闪烁LED,接着再按才会接通24颗并联的高亮LED,由于数目较多，照明效果很好。

当铅酸电池电压为4V时，实测彩灯工作电流约60mA,高亮LED电流竟达600多mA.这样大的电流不仅使得每次充满电后照明时间不会太长，而且会对电池内部结构造成损伤，缩短使用寿命，因此必须给高亮LED串入一个小阻值限流电阻，经多次试验选定1.2Ω时工作电流最终降为320mA,而亮度变化不太明显，因该款灯改动不大，改造后的电路原理图省略。
