使用Python开发SolidWorks API

使用Python开发SolidWorks API

介绍

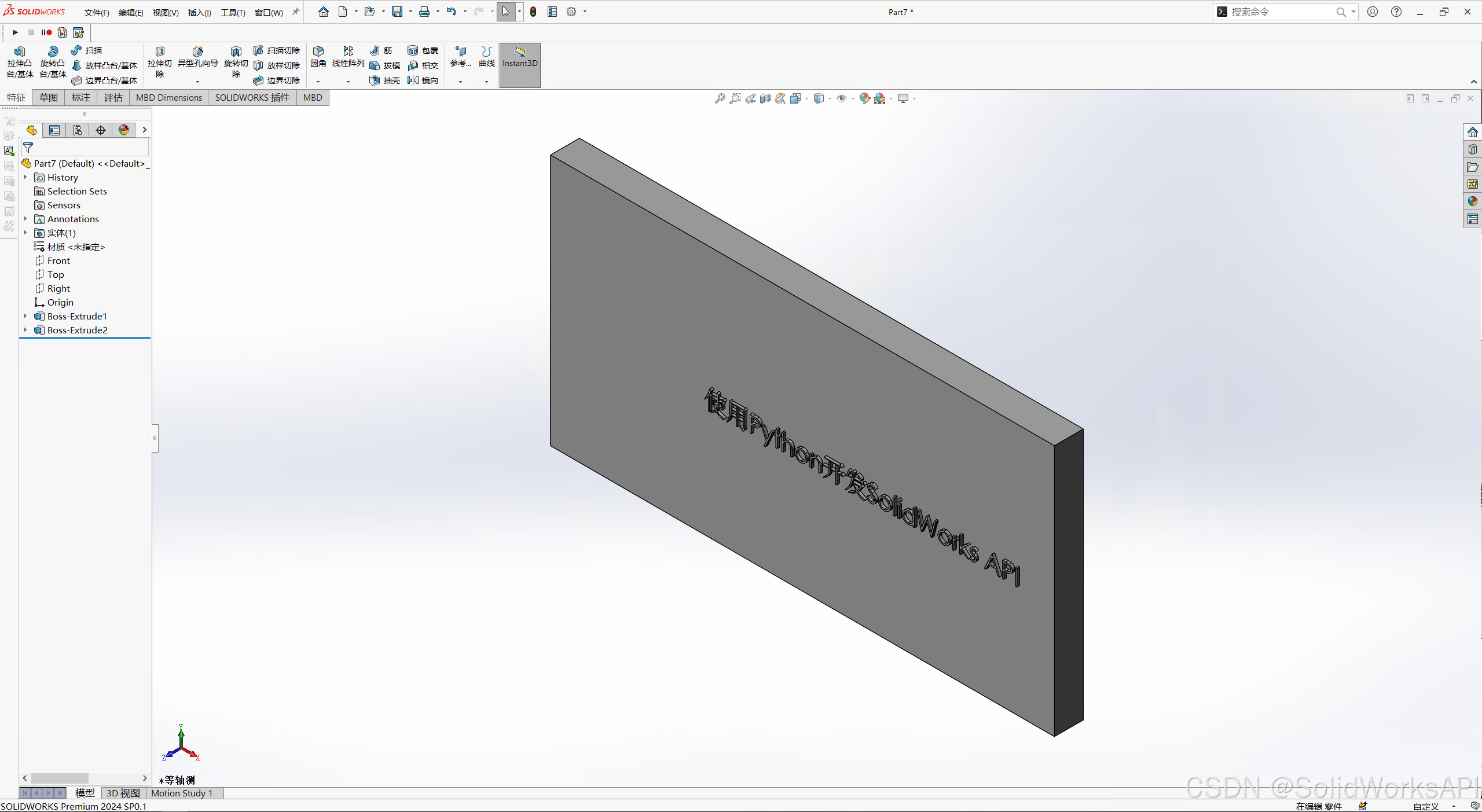

本文介绍了如何使用Python与SolidWorks API进行交互,创建零件草图、特征及插入文本。我们将通过一个简单的示例,展示如何在SolidWorks中进行自动化操作,利用Python脚本创建一个带有矩形特征的零件,并向草图中插入文本。
在这里插入图片描述

前提条件

  • 安装了SolidWorks和Python。

  • 配置了pywin32库来与SolidWorks进行交互。可以通过以下命令安装:

    pip install pywin32


示例代码

import win32com.client
import pythoncom

# get existing sw app instance
swApp = win32com.client.DispatchEx("SldWorks.Application.32")#solidworks 2024

# get active doc or create new one
if swApp.ActiveDoc:
    swDoc = swApp.ActiveDoc
else:
    swApp.NewDocument("E:\\Program Files\\SOLIDWORKS Corp\\SOLIDWORKS\\lang\\english\\Tutorial\\part.prtdot", 0, 0, 0)
    swDoc = swApp.ActiveDoc
if swDoc is not None:

    # get view "Front"
    swDoc.Extension.SelectByID2("Front", "PLANE", 0, 0, 0, False, 0, win32com.client.VARIANT(pythoncom.VT_DISPATCH, None)
                                ,0)
    # create new sketch on this view
    swDoc.SketchManager.InsertSketch(True)

    # create rectangle on created sketch
    swDoc.SketchManager.CreateCornerRectangle(0, 0, 0, 0.2, -0.1, 0)
    swDoc.FeatureManager.FeatureExtrusion2(True, False, False, 0, 0, 0.0115, 0.05, False, False, False, False, 0, 0, False,
                                           False, False, False, True, True, True, 0, 0, False)
    # create new sketch on this face
    swDoc.Extension.SelectByRay(9.02647792639755E-02, -4.64174198856995E-02, 1.14999999998417E-02, -0.499999999999997,
                                -0.707106781186554, -0.499999999999995, 9.9277331174161E-04, 2, False, 0, 0)
    # Insert new a sketch
    swDoc.SketchManager.InsertSketch(True)

    # Insert new a sketchText
    swDoc.InsertSketchText(6.17719703682269E-02, -5.50025790087147E-02, 0, "使用Python开发SolidWorks API", 0, 0, 0, 100, 100)

    # create a FeatureExtrusion
    swFeature = swDoc.FeatureManager.FeatureExtrusion2(True, False, False, 0, 0, 0.001, 0.01, False, False, False, False,
                                                       1.74532925199433E-02, 1.74532925199433E-02, False, False, False,
                                                       False, True,
                                                       True, True, 0, 0, False)
    swDoc.SelectionManager.EnableContourSelection = False
    swDoc.ClearSelection2(True)

    swDoc.ShowNamedView2("*Normal To", -1)
    swDoc.ViewZoomtofit2()

代码说明

  1. 连接SolidWorks应用
    使用 win32com.client.DispatchEx 方法获取现有的SolidWorks实例,或者如果没有打开文档,则创建一个新的零件文档。

  2. 选择视图和创建草图
    选择一个平面(如"Front"视图),然后在此平面上插入一个新的草图。

  3. 绘制矩形并拉伸
    使用 CreateCornerRectangle 方法在草图中绘制一个矩形,然后用 FeatureExtrusion2 方法将其拉伸形成3D特征。

  4. 插入文本和创建另一个特征
    在草图中插入文本信息,并根据需求再创建一个新的拉伸特征。

  5. 视图调整
    使用 ShowNamedView2 和 ViewZoomtofit2 调整视图,确保文档显示适当的角度和缩放。

总结

通过这个示例代码,你可以学到如何通过Python与SolidWorks API交互,自动化SolidWorks中的一些操作,如草图绘制、特征拉伸和文本插入。Python与SolidWorks的结合大大提高了CAD模型创建的效率,适合开发自定义自动化脚本以满足不同设计需求。
