低压电气设计：负荷开关和隔离开关的区别与选型设计

往期内容：

1、低压电气设计：电缆载流量的计算与选型 2、低压电气设计：功率与电流估算

---

一、负荷开关与隔离开关的核心区别

参数	负荷开关	隔离开关
功能	带载分合额定电流，有限短路能力	仅用于电气隔离，无载分断
操作条件	可频繁操作（如AC-23类别）	仅允许无电流时分断
短路能力	需承受短路电流（Icw）	不要求分断短路电流
应用场景	配电回路通断控制	检修隔离、电源切换

二、选型核心依据与参数

1. 额定参数

• 额定电压（Ue）：
  • 必须≥系统最高电压（如380V系统选400V或690V等级）。
  • 依据：GB/T 14048.3 第4.3.1条。
• 额定电流（Ie）：
  • 长期工作电流≤开关Ie，并考虑环境温度校正（如40℃时降容10%~15%）。
  • 公式：

单相设备：Ib=P/（η×U×cosϕ）

三相设备：Ib=P/（√3×η×U×cosϕ）



2. 短路参数

• 额定短时耐受电流（Icw）：
  • 负荷开关需满足系统预期短路电流（如Icw≥25kA/1s）。
  • 依据：GB 14048.3 第5.3.4条。
• 额定短路接通能力（Icm）：
  • 开关在短路瞬间能承受的峰值电流（通常Icm=2.2×Icu）。

3. 使用类别（AC类别）

类别	适用负载	典型场景
AC-20	无感或微感负载（照明、加热）	配电箱总开关
AC-21	阻性负载（电炉）	工业加热设备
AC-22	混合负载（照明+电机）	混合动力回路
AC-23	电动机负载（高感性）	电机直接启动控制

4. 机械与电气寿命

• 操作次数：
  • 负荷开关：≥10,000次（AC-23）；隔离开关：≥5,000次。
  • 依据：GB 14048.3 第7.2.4条。

5. 防护等级（IP代码）

• 室内干燥环境：IP20；
• 潮湿或粉尘环境：IP54/IP65（如户外配电柜）；
• 依据：GB/T 4208-2017。

三、选型流程与步骤

1. 确定功能需求

• 负荷开关：需频繁操作、带载分断（如电机控制）；
• 隔离开关：仅用于检修隔离（如变压器低压侧进线）。

2. 计算关键参数

• 额定电流
• 短路电流校验

3. 选型参数表

参数	负荷开关	隔离开关
额定电压（Ue）	≥系统电压	≥系统电压
额定电流（Ie）	≥1.25Ib（带校正）	≥1.0Ib
短路能力（Icw）	≥Ik（时间匹配）	不要求分断，需耐受
操作方式	手动/电动/远程	手动（带锁扣）
极数	3P/4P	3P/4P
使用类别	AC-21/AC-23	AC-20/AC-22

四、实际选型技巧与注意事项

1. 特殊场景处理

• 电动机回路：
  • 负荷开关选AC-23类别，Ie≥1.5倍电机额定电流（考虑启动电流）；
  • 配合熔断器实现短路保护（如NH型熔断器）。
• 光伏系统：
  • 隔离开关需选择直流专用型（如DC 1000V，极性标识明确）。

2. 常见错误与对策

• 错误1：隔离开关带载分断导致触头烧蚀。
       对策：严格遵循“先断负荷开关，再分隔离开关”操作顺序。
• 错误2：忽略短路电流配合，选型Icw不足。
       对策：通过ETAP或SKM软件计算系统短路电流。
• 错误3：高湿度环境选用IP20开关。
       对策：沿海地区选IP65并涂覆防锈涂层。

3. 品牌与认证

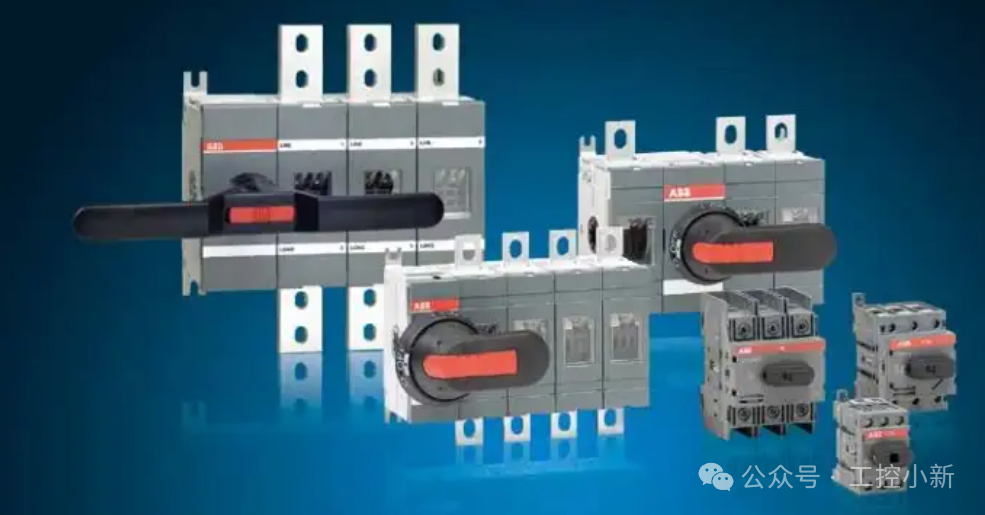

• 推荐品牌：施耐德（NSX）、ABB（OT/OETL）、正泰（NA1）；
• 强制认证：CCC认证（GB 14048.3）、CE认证（IEC 60947-3）。

五、选型案例

案例：某车间380V电机控制柜

• 参数：
  • 电机功率：22kW，Ib=42A，启动电流6×Ib；
  • 预期短路电流：Ik=25kA；
  • 环境：温度40℃，IP54防护。
• 选型步骤：
• 隔离开关选型：

    Ie≥42A → 选63A；选ABB OT63E3P，IP55防护，带可见断点。

负荷开关选型：

Ie≥1.5×42=63A → 选80A；

Icw≥25kA/1s → 选施耐德NSX100N Micrologic 2.3；使用类别AC-23，配电动操作机构。
