【电路笔记】-无源高通滤波器

无源高通滤波器

高通滤波器与低通滤波器电路完全相反，因为这两个组件已互换，滤波器输出信号现在从电阻器两端获取。

1、概述

由于低通滤波器只允许低于其截止频率点 $f_c$ 的信号通过，因此无源高通滤波器电路顾名思义，只允许高于所选截止频率点 $f_c$ 的信号通过，从而消除来自中的任何低频信号的波形。 考虑下面的电路。

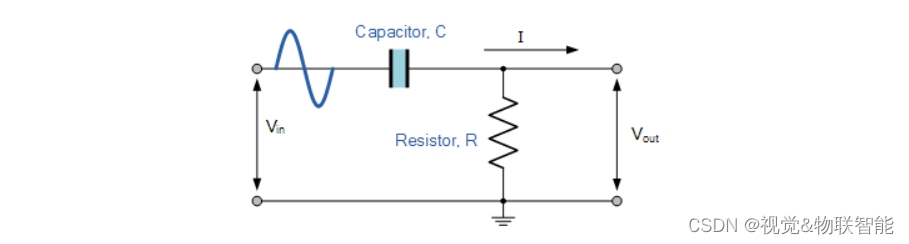

高通滤波器电路

在此电路布置中，电容器的电抗在低频时非常高，因此电容器的作用类似于开路，并阻止 $V_{IN}$ 处的任何输入信号，直到达到截止频率点 ($f_C$)。 在此截止频率点之上，电容器的电抗已充分降低，现在更像是短路，允许所有输入信号直接传递到输出，如下面的滤波器响应曲线所示。

2、一阶高通滤波器的频率响应

一阶高通滤波器的频率响应

上面无源高通滤波器的波特图或频率响应曲线与低通滤波器的完全相反。 这里，信号在低频处衰减或阻尼，输出以 +20dB/十倍频程 (6dB/倍频程) 增加，直到频率达到截止点 ($f_c$)，其中 $R$
