共模抑制比（CMRR）
定义：差模电压增益与共模电压增益的比值，用dB 表示。
优劣范围：一般运放都有60dB 以上的 CMRR，高级的可达140dB 以上。
当运放为单端输入时，不存在CMRR的问题。只有将运放用成类似减法器的时候，即两个输入端是变化的，该指标才会发挥作用。
也就是说对同相或者反相比例运放电路，该参数不会起到什么影响。这个时候就是减法器决定这个共模抑制比。
我们通过差分电路来描述一下共模抑制比是如何来影响输出的。

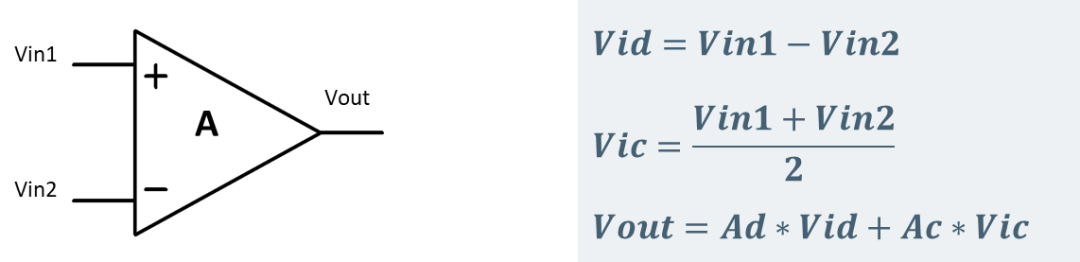

如上公式所示，输出电压其实是由两部分组成，即共模分量和差模分量。
对于差模电压的放大倍数就是差分电路电阻网络所构成的增益的比例关系。
而对于共模信号，除了这个差分比例系数（电阻网络），又多了一个系数，这个系数就是共模抑制比。
如果共模抑制比很大，那
