一文读懂运放的共模输入和输出

（1）输入电压范围（Input Voltage Range）

定义：保证运算放大器正常工作的最大输入电压范围。也称为共模输入电压范围，规格书中经常使用Vcm这个参数来给出该范围。

理解：运放的两个输入端，任何一个的输入电压超过此范围，都将引起运放的失效。注意，超出此范围并不代表运放会被烧毁，但绝对参数中出现的此值是坚决不能超过的。之所以叫共模输入电压范围，是因为运放正常工作时，两个输入端之间的差压是很小的，某个输入端的电压与两个输入端电压的平均值（共模）是基本相同的。

有几点需要注意：

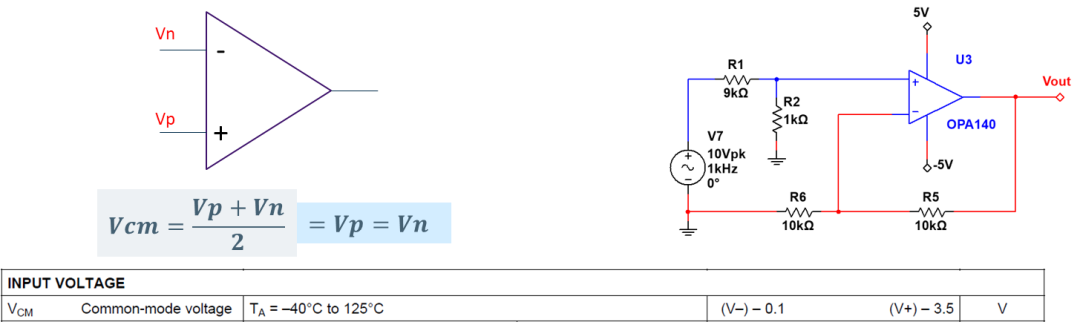

1)Vcm是指运放两个直接输入端的电压。并不一定是外部信号电压。一定要搞清楚！看看这个例子。供电电压是+/-5V，但是信号电压是10V，可是到运放的输入是1V，那么就在这个共模电压的范围内了。

2)另外，之前在CMRR的时候，提到过，就是两个输入端的平均值。这个概念没有问题。我要问的是下面这个问题：按理说这是平均值，我们来进行简单的推导，就是Vp+Vn因该在2倍Vcm的范围内。那么按照这样算法，岂不是Vp和Vn的范围都应该是2倍的Vcm？那为啥每个端口都应该遵守Vcm的范围呢？因为这两个端口的值是相同的，为啥，虚短么。当然这里没有考虑Vos啊（即两者并不完全相等，最多几个mV）。这就是为什么也叫共模电压输入范围，即正常工作时，每一个输入的电压与两个输入端的电压平均值基本相同。所以对于每个输入端，效果是一样的，即你看到的都是共模电压。

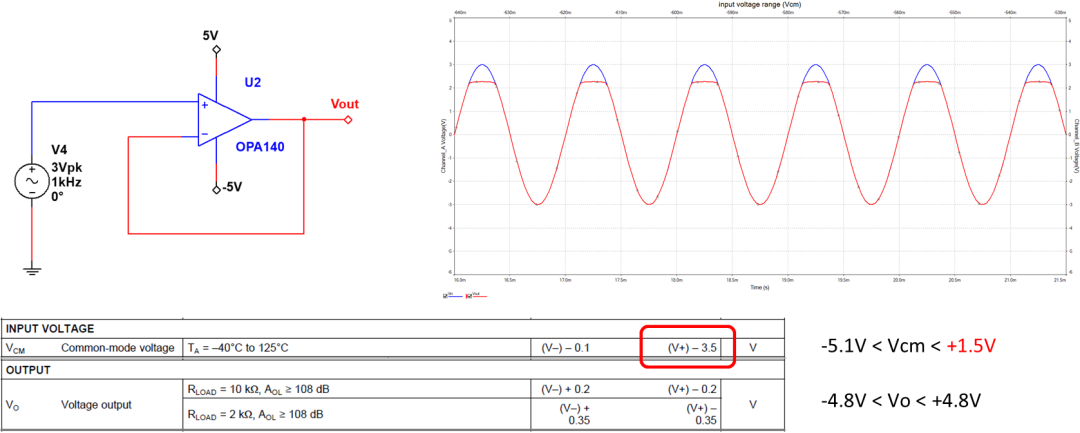

3)在使用运放时，不要超过规格书给出的共模输入电压范围。如果超过的话，那么将会出现失真。仿真看一下。

可以看出，共模电压
