汇编语言知识点总结之三：第三章《寄存器（内存访问）》

1、内存中字的存储

字单元：存放一个字型数据(16位)的内存单元，由两个地址连续的内存单元组成。高地址内存单元中存放字型数据的高位字节，低地址内存单元中存放字型数据的低位字节。

起始地址为N的字单元简称为N地址字单元。比如一个字单元由2、3两个内存单元组成，则这个字单元的起始地址为2，我们可以说这是2地址字单元。

示例如下：在0地址处开始存放20000（4E20H）

注意：0号单元是低地址单元，1号单元是高地址单元。

问题：

1、0地址单元中存放的字节型数据是多少？答：20H

2、0地址字单元中存放的字型数据是多少？答：4E20H

3、2地址单元中存放的字节型数据是多少？答：12H

4、2地址字单元中存放的字型数据是多少？答：0012H

5、1地址字单元中存放的字型数据是多少？答：124EH

 可以看出：任何两个地址连续的内存单元，N号单元和 N+1号单元，可以将它们看成两个内存单元 ，也可以看成一个地址为N的字单元中的高位字节单元和低位字节单元。

2、DS和[address]

CPU要读取一个内存单元的时候，必须先给出这个内存单元的地址；在8086PC中，内存地址由段地址和偏移地址组成。8086CPU中有一个 DS寄存器，通常用来存放要访问的数据的段地址。

例如：我们要读取10000H单元的内容可以用如下程序段进行：

mov bx, 1000H

mov ds, bx

mov a1,[0]

上面的三条指令将10000H(1000:0)中的数据读到al中。

前面我们使用mov指令，可完成两种传送：

(1)将数据直接送入寄存器；

(2)将一个寄存器中的内容送入另一个寄存器；

除此之外，mov指令还可以将一个内存单元中的内容送入一个寄存器；

从哪一个内存单元送到哪一个寄存器中呢？格式应该为：mov 寄存器名， 内存单元地址。

“[…]”表示一个内存单元， “[…]”中的 0 表示内存单元的偏移地址。那么段地址是多少呢？指令执行时，8086 CPU自动取ds(段寄存器)中的数据为内存单元的段地址。

如何用mov指令从10000H中读取数据？

• 10000H表示为1000:0（段地址:偏移地址）
• 将段地址1000H放入ds
• 用mov al,[0]完成传送（mov指令中的[ ]说明操作对象是一个内存单元，[ ]中的0说明这个内存单元的偏移地址是0，它的段地址默认放在ds中）
• 如何把1000H送入ds？见下：

如何把1000H送入ds？

传送指令 mov ax,1

相似的方式 mov ds,1000H?

8086CPU不支持将数据直接送入段寄存器的操作，ds是一个段寄存器。（硬件设计的问题）

mov ds,1000H 是非法的。

数据->通用寄存器->段寄存器

问题：写几条指令，将al 中的数据送入内存单元 10000H。思考后看分析：

分析：怎样将数据从寄存器送入内存单元？从内存单元到寄存器的格式是：“mov 寄存器名，内存单元地址”，从寄存器到内存单元则是：“mov 内存单元地址，寄存器名”。10000H可表示为 1000:0，用ds存放段地址：1000H，偏移地址是0，则：mov[0]，al 可完成从 al 到10000H的数据传送。完整的几条指令是：

mov bx,1000H

mov ds,bx

mov [0],al

3、字的传送

8086 CPU是16位结构，有16根数据线，所以，可以一次性传送16位的数据，也就是说可以一次性传送一个字。我们只要在mov指令中给出16位的寄存器就可以进行16位数据的传送了，比如：

mov bx, 1000H
mov ds, bx
mov ax, [0] //1000:0 处的字型数据送入ax
mov [0], cx //cx中的16位数据送到1000：0处

问题3.3：

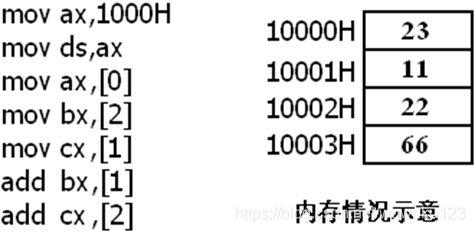

内存中的情况如图所示，写出下面的指令执行后寄存器ax、bx、cx中的值。

mov ax, 1000H  //执行后为：ax=1000H

mov ds, ax  //执行后为：ds=1000H

mov ax, [0]  //执行后为：1123H

mov bx, [2]  //执行后为：6622H

mov cx, [1]  //执行后为：2211H

add bx, [1]  //执行后为：8833H

add cx, [2]  //执行后为：8833H

分析：

前两条指令的目的是将ds设为 1000H，

1000:0处存放的字型数据送入ax;

1000:1单元存放字型数据的高8位：11H；1000:0单元存放字型数据的低8位：23H；所以1000:0处存放的字型数据为1123H。

指令执行时，字型数据的高8位送入ah，字型数据的低8位送入al，则ax中的数据为1123H

以下原理同上。

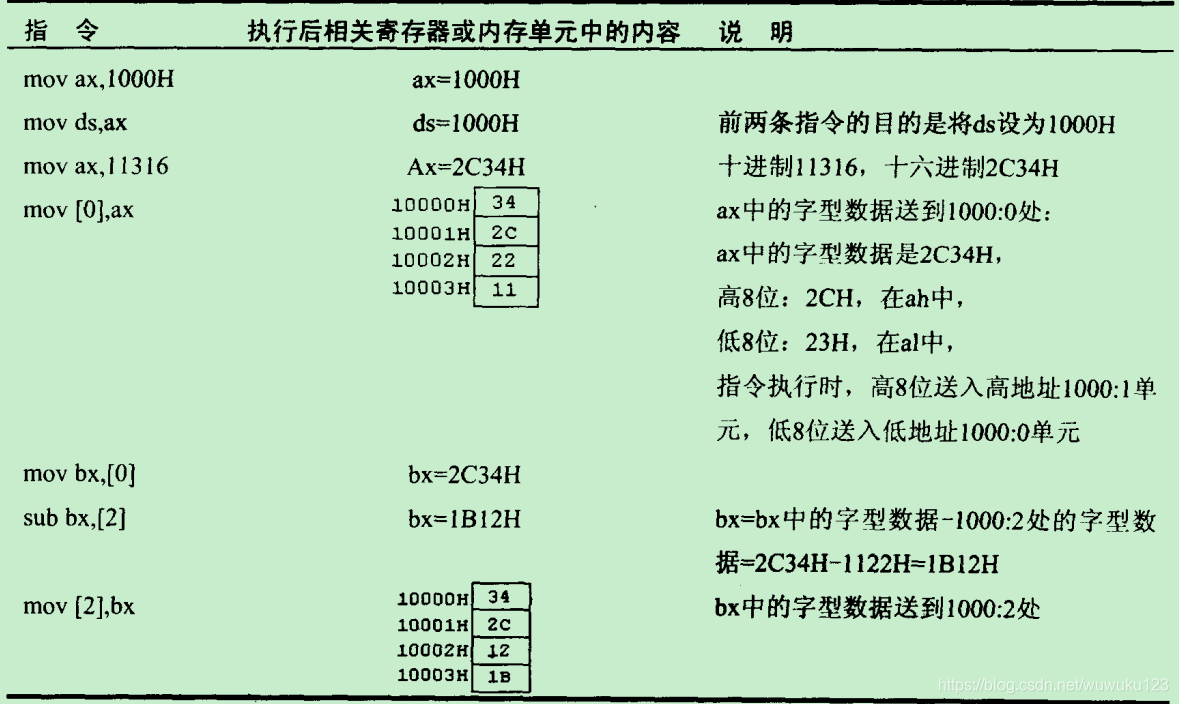

问题 3.4

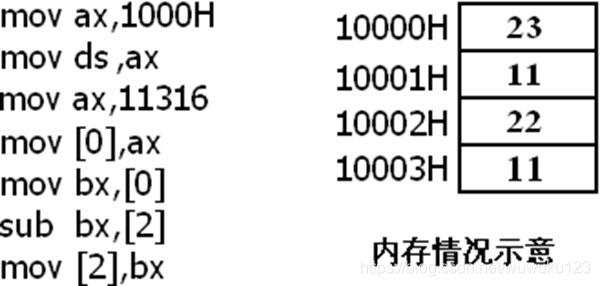

内存中的情况如图所示，写出下面的指令执行后内存中的值：

分析：进行单步跟踪，看一下每条指令执行后相关寄存器或内存单元中的值。

4、mov、add、sub指令

MOV指令的形式：

mov 寄存器，数据  // mov ax，8

mov 寄存器，寄存器 // mov ax，bx

mov 寄存器，内存单元  // mov ax，[0]

mov 内存单元，寄存器  // mov [0]，ax

mov 段寄存器，寄存器 // mov ds，ax

mov 寄存器，段寄存器

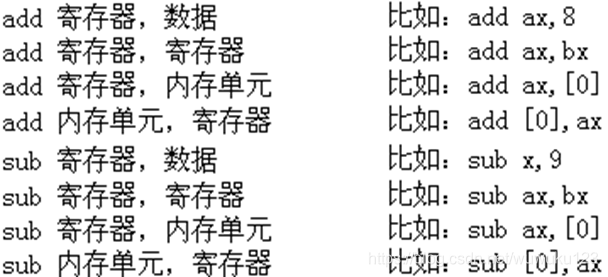

add 和 sub 指令同mov 一样，都有两个操作对象。使用形式如下：

5、数据段

对于8086PC机，我们可以根据需要将一组内存单元定义为一个段(可以是代码段、数据段等)。

我们可以将一组长度为N（N≤64K）、地址连续、起始地址为16的倍数的内存单元当作专门存储数据的内存空间，从而定义了一个数据段。

比如我们用123B0H~123B9H这段空间来存放数据：

• 段地址：123BH
• 长度：10字节

将一段内存当作数据段，是我们在编程时的一种安排，我们可以在具体操作的时候 ，用 ds 存放数据段的段地址，再根据需要，用相关指令访问数据段中的具体单元。

例如：将123B0H - 123BAH 的内存单元定义为数据段。我们现在要累加这个数据段中的前3个单元中的数据，代码如下：

mov ax, 123BH

mov ds, ax  //将123BH送入ds中，作为数据段的段地址

mov al, [0] // 用al存放累加结果，将数据段第一个单元（偏移地址为0）中的数值加到al中

add al, [1] //将数据段第二个单元（偏移地址为1）中的数值加到al中

add a1, [2] //将数据段第三个单元（偏移地址为2）中的数值加到al中

问题3.5

写几条指令，累加数据段中的前3个字型数据。

分析：代码如下

mov ax, 123BH

mov ds, ax  //将123BH送入ds中，作为数据段的段地址

mov ax, 0  //用ax寄存器存放累加结果

add ax, [0]  //将数据段第一个字（偏移地址为0）加到ax中

add ax, [2]  //将数据段第二个字（偏移地址为2）加到ax中

add ax, [4]   //将数据段第三个字（偏移地址为4）加到ax中

注意：一个字型数据占两个单元，所以偏移地址是0、2、4

1-5 小结

• 字在内存中存储时 ，要用两个地址连续的内存单元来存放，字的低位字节存放在低地址单元中，高位字节存放再高地址单元中。
• 用 mov 指令要访问内存单元，可以在mov指令中只给出单元的偏移地址，此时，段地址默认在DS寄存器中。
• [address]表示一个偏移地址为 address 的内存单元。
• 在内存和寄存器之间传送字型数据时，高地址单元和高8位寄存器、低地址单元和低8位寄存器相对应。
• mov、add、sub是具有两个操作对象的指令。jmp是具有一个操作对象的指令。

检测点 3.1

（1）在Debug中，用“d 0:0 1f”查看内存，结果如下：

0000：0000  70 80 F0 30 EF 60 30 E2 - 00 80 80 12 66 20 22 60

0000：0010  62 26 E6 D6 CC 2E 3C 3B - AB BA 00 00 26 06 66 88

下面的程序执行前，AX=0，BX=0，写出每条汇编指令执行完后相关寄存器中的值。

mov ax,1
mov ds,ax
mov ax,[0000] AX=2662H
mov bx,[0001] BX=E626H
mov ax,bx AX=E626H
mov ax,[0000] AX=2662H
mov bx,[0002] BX=D6E6H
add ax,bx AX=FD48H
add ax,[0004] AX=2C14H
mov ax,0 AX=0000H
mov al,[0002] AX=00E6H
mov bx,0 BX=0000H
mov bl,[000C] BX=0026H
add al,bl AX=000CH

提示：注意CS的设置

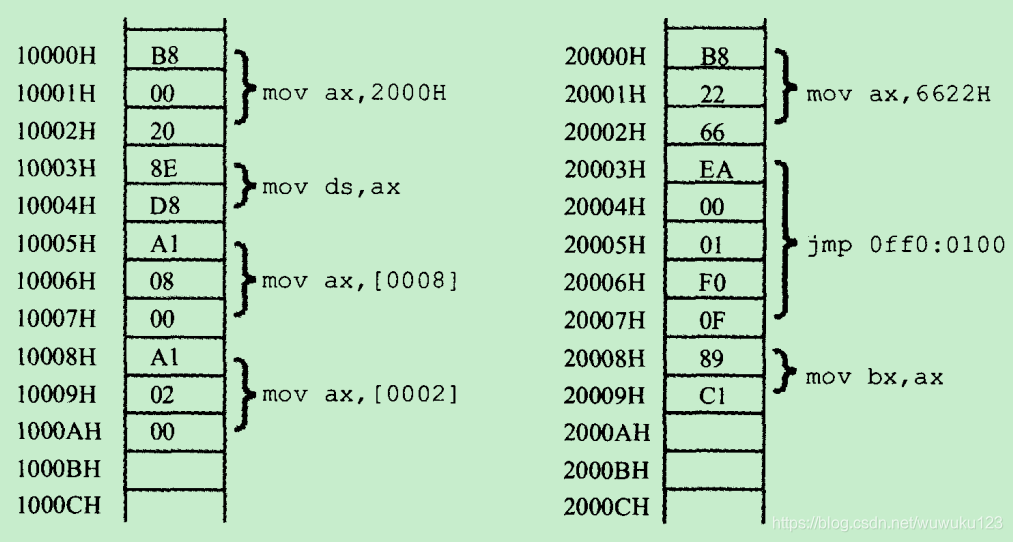

（2）内存中的情况如下所示：

各寄存器的初始值：CS=2000H，IP=0，DS=1000H，AX=0，BX=0；

(1)写出CPU执行的指令序列（用汇编指令写出）

(2)写出CPU执行每条指令后，CS、IP和相关寄存器中的数值

(3)再次体会：数据和程序有区别吗？如何确定内存中的信息哪些是数据，哪些是程序？数据和程序在内存中都是二进制/十六进制存储，根据寄存器进行区别数据、程序

答案：

指令序列		CS	IP	DS	AX	BX
初始值		2000h	0	0	0	0
1	mov ax,6622h	2000h	3h	0	6622h	0
2	jmp 0ff0:0100	ff0h	100h	0	6622h	0
3	mov ax,2000h	ff0h	103h	0	2000h	0
4	mov ds,ax	ff0h	105h	2000h	2000h	0
5	mov ax,[8]	ff0h	108h	2000h	c189h	0
6	mov ax,[2]	ff0h	10bh	2000h	ea66h	0

6、栈

栈是一种具有特殊的访问方式的存储空间。它的特殊性就在于，最后进入这个空间的数据，最先出去。

栈有两个基本的操作：入栈和出栈。

• 入栈：将一个新的元素放到栈顶；
• 出栈：从栈顶取出一个元素。

栈顶的元素总是最后入栈，需要出栈时，又最先被从栈中取出。

栈的操作规则：LIFO（Last In First Out，后进先出）

现今的CPU中都有栈的设计，8086 CPU 提供相关的指令来以栈的方式访问内存空间。这意味着，我们在基于8086CPU编程的时候，可以将一段内存当作栈来使用。

8086CPU提供入栈和出栈指令： （最基本的）

   PUSH（入栈）

   POP  （出栈）

push ax：将寄存器ax中的数据送入栈中

pop ax ：从栈顶取出数据送入ax。

8086CPU的入栈和出栈操作都是以字为单位进行的

注意：字型数据用两个单元存放，高地址单元放高 8 位，低地址单元放低8 位。

CPU如何指导当前要执行的指令所在的位置？

答：寄存器CS和IP中存放着当前指令的段地址和   偏移地址。

8086CPU中，有两个寄存器：

• 段寄存器SS  　存放栈顶的段地址
• 寄存器SP     　存放栈顶的偏移地址

任意时刻，SS:SP指向栈顶元素。

PUSH指令的执行过程：由两步完成：

(1) SP=SP-2; SS:SP指向当前栈顶前面的单元，以当前栈顶前面的单元为新的栈顶；

(2) 将 ax 中的内容送入 SS：SP指向的内存单元处，SS：SP此时指向新栈顶；

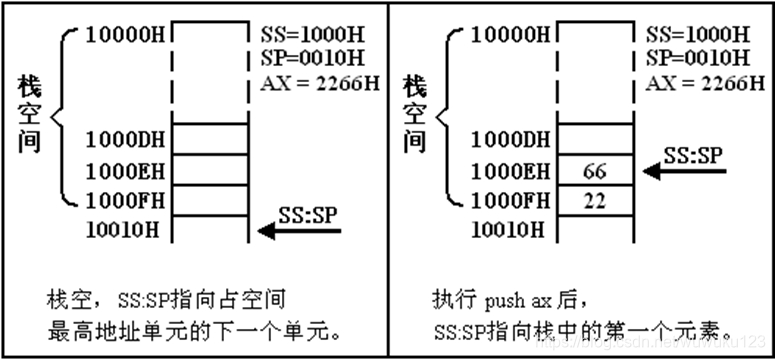

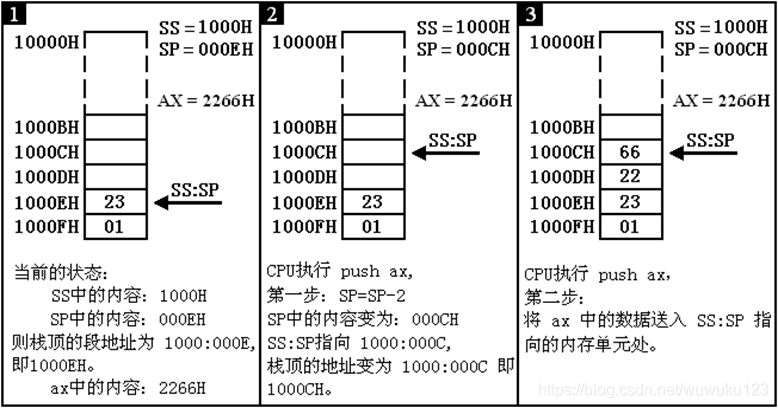

如下为：8086CPU对push指令的执行过程：

从上可以看出，8086CPU中，入栈时，栈顶从高地址向低地址方向增长。

问题 3.6

如果我们将 10000H - 1000FH 这段空间当作栈，初始状态是空的，此时，SS=1000H，SP=？

思考后看分析：

SP=0010H

我们将10000H~1000FH 这段空间当作栈段，SS=1000H，栈空间大小为16 字节 ，栈最底部的字单元地址为1000:000E。

任意时刻，SS:SP指向栈顶，当栈中只有一个元素的时候，SS = 1000H，SP=000EH。

栈为空，就相当于栈中唯一的元素出栈，出栈后，SP=SP+2 ，SP 原来为 000EH，加 2 后SP=10H

所以，当栈为空的时候，SS=1000H，SP=10H。

换一个角度看：任意时刻，SS:SP 指向栈顶元素，当栈为空的时候，栈中没有元素，也就不存在栈顶元素。所以SS:SP 只能指向栈的最底部单元下面的单元，该单元的偏移地址为栈最底部的字单元的偏移地址+2。栈最底部字单元的地址为1000:000E，所以栈空时，SP=0010H。

POP指令的执行过程： 由两步完成：

(1) 将SS:SP指向的内存单元处的数据送入ax中；

(2) SP = SP+2，SS:SP指向当前栈顶下面的单元，以当前栈顶下面的单元为新的栈顶。

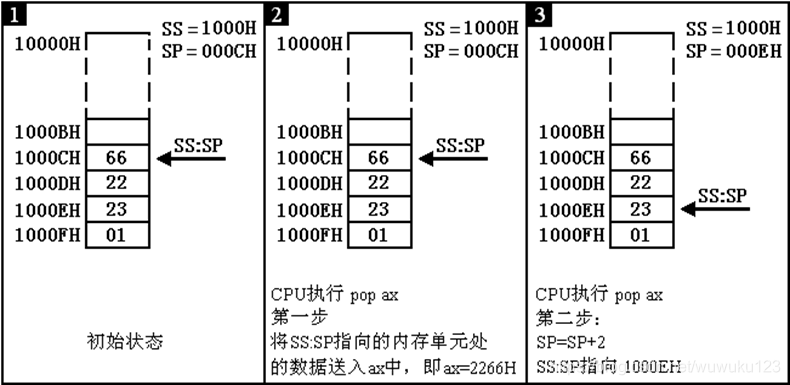

如下为 8086CPU对pop指令的执行过程：

注意：

出栈后，SS:SP指向新的栈顶 1000EH，pop操作前的栈顶元素，1000CH 处的2266H 依然存在 ，但是，它已不在栈中。

当再次执行push等入栈指令后，SS:SP移至1000CH，并在里面写入新的数据，它将被覆盖。

7、栈顶超界的问题

8086CPU用SS和SP指示栈顶的位置，并提供push和pop指令实现入栈和出栈。SS和SP只记录了栈顶的地址，依靠SS和SP可以保证在入栈和出栈时找到栈顶。

当栈满的时候再使用push指令入栈，或栈空的时候再使用pop指令出栈，都将发生栈顶超界问题。

8086CPU的工作机理，只考虑当前的情况：

• 当前栈顶在何处；
• 当前要执行的指令是哪一条。

结论：

• 我们在编程的时候要自己操心栈顶超界的问题 ，要根据可能用到的最大栈空间，来安排栈的大小，防止入栈的数据太多而导致的超界；
• 执行出栈操作的时候也要注意，以防栈空的时候继续出栈而导致的超界。

8、push、pop指令

push和pop指令是可以在寄存器和内存之间传送数据的。（栈空间当然也是内存空间的一部分，它只是一段可以以一种特殊的方式进行访问的内存空间。）

push和pop指令的格式可以是如下形式：

push和pop指令的格式一：

• push 寄存器：将一个寄存器中的数据入栈
• pop寄存器：出栈，用一个寄存器接收出栈的数据

例如：push ax ; pop bx;

push和pop指令的格式二

• push 段寄存器：将一个段寄存器中的数据入栈
• pop段寄存器：出栈，用一个段寄存器接收出栈的数据

例如：push ds; pop es;

push和pop指令的格式三

• push内存单元：将一个内存单元处的字入栈（栈操作都是以字为单位）
• pop 内存单元：出栈，用一个内存字单元接收出栈的数据

例如：

mov ax, 1000H

mov ds, ax  //内存单元的段地址要放在ds中；

push [0];  //将1000：0 处的字压入栈中；

pop [2]; //出栈，出栈的数据送入1000：2处；

指令执行时，CPU要知道内存单元的地址，可以在push、pop指令中只给出内存单元的偏移地址，段地址在指令执行时，CPU从ds中取得。

问题 3.7

编程，将10000H -  1000FH 这段空间当作栈，初始状态栈是空的，将AX、BX、DS中的数据入栈。

分析：代码如下

mov ax, 1000H
mov ss, ax  //设置栈的段地址，ss=1000H,不能直接向段寄存器ss送入数据，所以用ax中转。
mov sp, 0010H //设置栈顶的偏移地址，因栈为空，所以sp=0010H。
              //上面的三条指令设置栈顶地址，编程时要自己注意栈的大小。
push ax
push bx
push ds

问题 3.8

编程 ：（1）将 10000H - 1000FH 这段空间当作栈，初始状态栈是空的；

（2）设置AX=001AH，BX=001BH；

（3）将AX、BX中的数据入栈；

（4）然后将AX、BX清零；

（5）从栈中恢复AX、BX原来的内容；

分析：代码如下

mov ax, 1000H
mov ss, ax
mov sp, 0010H //初始化栈顶，
mov ax, 001AH
mov bx, 001BH
push ax
push bx   //ax、bx入栈，
mov ax, 0H
mov bx, 0H
pop bx //从栈中恢复ax、bx原来的数据，当前栈顶的内容是bx
pop ax

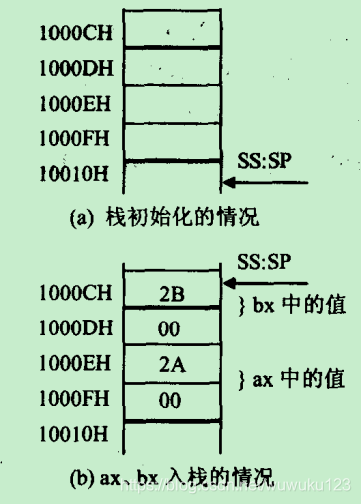

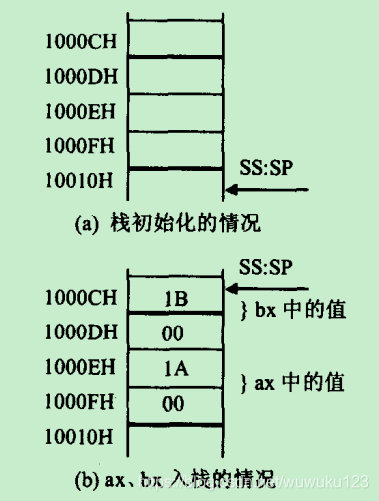

图解：

从上面的程序我们看到，用栈来暂存以后需要恢复的寄存器中的内容时，出栈的顺序要和入栈的顺序相反，因为最后入栈的寄存器的内容在栈顶，所以在恢复时，要最先出栈。

问题 3.9

编程：（1）将10000H - 1000FH 这段空间当作栈，初始状态栈是空的：

（2）设置 AX=002AH，BX=002BH；

（3）利用栈，交换AX和BX中的数据；

分析：代码如下

mov ax, 1000H
mov ss, ax
mov sp, 0010H //初始化栈顶，
mov ax, 002AH
mov bx, 002BH
push ax
push bx   //ax、bx入栈，
pop ax
pop bx

图解：

问题 3.10

我们如果要在 10000H处写入字型数据 2266H，可以用以下的代码完成：

mov ax, 1000H

mov ds, ax

mov ax, 2266H

mov [0], ax

补全下面的代码，使它能够完成同样的功能；在10000H处写入字型数据2266H.

要求：不能使用 “ mov 内存单元，寄存器 ”这类指令。

mov ax, 1000H
mov ss, ax
mov sp, 0002H

mov ax, 2266H

push ax

从上述分析中可以看出，push、pop实质上就是一种内存传送指令，可以在寄存器和内存之间传送数据，与mov指令不同的是，push 和 pop 指令访问的内存单元的地址不是在指令中给出的，而是由SS:SP指出的。同时，push 和 pop 指令还要改变SP中的内容。

我们十分清楚的是，push和pop指令同mov指令不同，CPU执行mov指令只需一步操作，就是传送，而执行push、pop指令却需要两步操作。执行push时，CPU的两步操作是：先改变SP，后向SS:SP处传送，执行pop时，CPU的两步操作是：先读取SS：SP处的数据，后改变SP。

注意：push、pop等栈操作指令，修改的只是SP。也就是说，栈顶的变化范围最大为：0 - FFFFH。

栈的综述：

8086CPU提供了栈操作机制，方案如下：

• 在SS，SP中存放栈顶的段地址和偏移地址；
• 提供入栈和出栈指令，他们根据SS:SP指示的地址，按照栈的方式访问内存单元。

push指令的执行步骤：

• SP=SP-2；
• 向SS:SP指向的字单元中送入数据。

pop指令的执行步骤：

• 从SS:SP指向的字单元中读取数据；
• SP=SP-2。

任意时刻，SS:SP指向栈顶元素。

8086CPU只记录栈顶，栈空间的大小我们要自己管理。

用栈来暂存以后需要恢复的寄存器的内容时 ，寄存器出栈的顺序要和 入栈的顺序相反。

push、pop实质上是一种内存传送指令，注意它们的灵活应用。

9、栈段

问题 3.11

如果我们将 10000H - 1FFFFH 这段空间当作栈段，初始状态栈是空的，此时，SS=1000H，SP=？ 答：SP=0H

分析：任意时刻，SS:SP指向栈顶元素，当栈为空的时候，栈中没有元素，也就不存在栈顶元素，所以SS:SP只能指向栈的最底部单元下面的单元，该单元的地址为栈最底部的字单元的地址+2。栈最底部字单元的地址为 1000：FFFE，所以栈空时，SP=0000H。

问题 3.12

一个栈段最大可以设为多少？为什么？答：64KB

段的综述：

我们可以将一段内存定义为一个段，用一个段地址指示段，用偏移地址访问段内的单元。这完全时我们自己的安排。

我们可以用一个段存放数据，将它定义为“数据段”

我们可以用一个段存放代码，将它定义为“代码段”

我们可以用一个段当作栈，将它定义为“栈段”

我们可以这样安排，但若要让CPU按照我们的安排来访问这些段，就要：

对于数据段，将它的段地址放在DS中，用mov、add、sub等访问内存单元的指令时，CPU就将我们定义的数据段中的内容当作数据来访问；

对于代码段，将它的段地址放在CS中，将段中第一条指令的偏移地址放在IP中，这样CPU就将执行我们定义的代码段中的指令；

对于栈段，将它的段地址放在SS中，将栈顶单元的偏移地址放在SP中，这样CPU在需要进行栈操作的时候，比如执行 push、pop指令等，就将我们定义的栈段当作栈空间来用。

可见，不管我们如何安排，CPU将内存中的某段内容当作代码，是因CS:IP指向了那里；CPU将某段内存当作栈，是因为SS:SP指向了那里。我们一定要清楚，什么是我们的安排，以及如何让CPU按我们的安排行事。要非常地清楚CPU的工作机理，才能在控制CPU来按照我们的安排运行的时候做到游刃有余。

比如我们将 10000H - 1001FH 安排为代码段，并在里面存储如下代码：

mov ax, 1000H
mov ss, ax
mov sp, 0020H //初始化栈顶
mov ax, cs
mov ds, ax  //设置数据段地址
mov ax, [0]
add ax, [2]
mov bx, [4]
add bx, [6]
push ax
push bx
pop ax
pop bx

设置 CS=1000H，IP=0，这段代码将得到执行。可以看到，在这段代码中，我们又将 10000H - 1001FH 安排为栈段和数据段。10000H - 1001FH这段内存，既是代码段，又是栈段和数据段。

一段内存，可以既是代码的存储空间，又是数据的存储空间，还可以是栈空间，也可以什么也不是，关键在于CPU中寄存器的设置，即：CS、IP、SS、DS的指向。

监测点 3.2

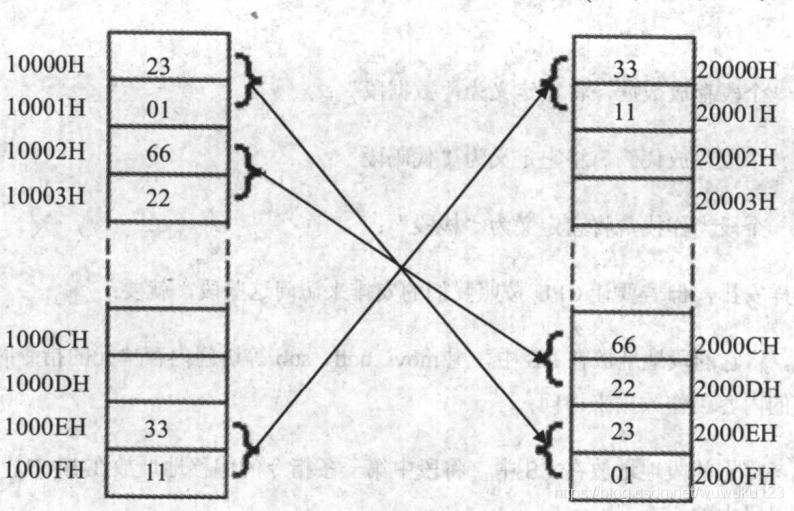

（1）补全下面的程序，使其可以将 10000H- 1000FH中的8个字，逆序拷贝到 20000H - 2000FH中。逆序拷贝的含义如图所示（图中内存里的数据均为假设）：

答案：

mov ax, 1000H
mov ds, ax
mov ax, 2000H
mov ss, ax
mov sp, 10H
push [0]
push [2]
push [4]
push [6]
push [8]
push [A]
push [C]
push [E]

（2）补全下面的程序，使其可以将 10000H - 1000FH 中的8个字，逆序拷贝到 20000H - 2000FH中。(感觉题目出错了，应该为：将20000H - 2000FH 中的8个字，逆序拷贝到 10000H - 1000FH中)

mov ax,2000H
mov ds,ax
mov ax,1000H
mov ss,ax
mov sp,0
pop [e]
pop [c]
pop [a]
pop [8]
pop [6]
pop [4]
pop [2]
pop [0]

实验 2 用机器指令和汇编指令编程
