基于STM32F103C8T6(HAL库）和CubeMX实现移植江科大0.96寸四脚OLED显示屏（附带免费文件下载）

1..OLED.c

/*引脚配置*/
void OLED_W_SCL(GPIO_PinState x)
{
    HAL_GPIO_WritePin(GPIOB,GPIO_PIN_8,x);
}

void OLED_W_SDA(GPIO_PinState x)
{
    HAL_GPIO_WritePin(GPIOB,GPIO_PIN_9,x);
}

/*引脚初始化*/
void OLED_I2C_Init(void)
{
    __HAL_RCC_GPIOB_CLK_ENABLE();

    GPIO_InitTypeDef GPIO_InitStruct = {0};
    GPIO_InitStruct.Pin = GPIO_PIN_8|GPIO_PIN_9;
    GPIO_InitStruct.Mode = GPIO_MODE_OUTPUT_OD;
    GPIO_InitStruct.Pull = GPIO_NOPULL;
    GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_LOW;
    HAL_GPIO_Init(GPIOB, &GPIO_InitStruct);

    OLED_W_SCL(1);
    OLED_W_SDA(1);
}

将江科大的 OLED.c文件中的引脚配置和引脚初始化改成这两个

2.main.c

添加头文件

#include "OLED.h"

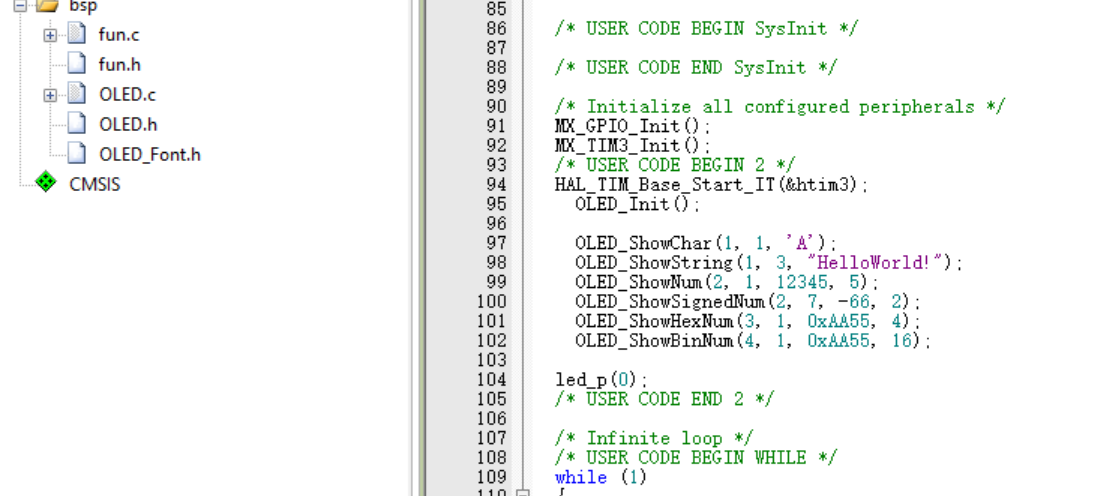

在初始化后面

	OLED_Init();

	OLED_ShowChar(1, 1, 'A');
	OLED_ShowString(1, 3, "HelloWorld!");
	OLED_ShowNum(2, 1, 12345, 5);
	OLED_ShowSignedNum(2, 7, -66, 2);
	OLED_ShowHexNum(3, 1, 0xAA55, 4);
	OLED_ShowBinNum(4, 1, 0xAA55, 16);

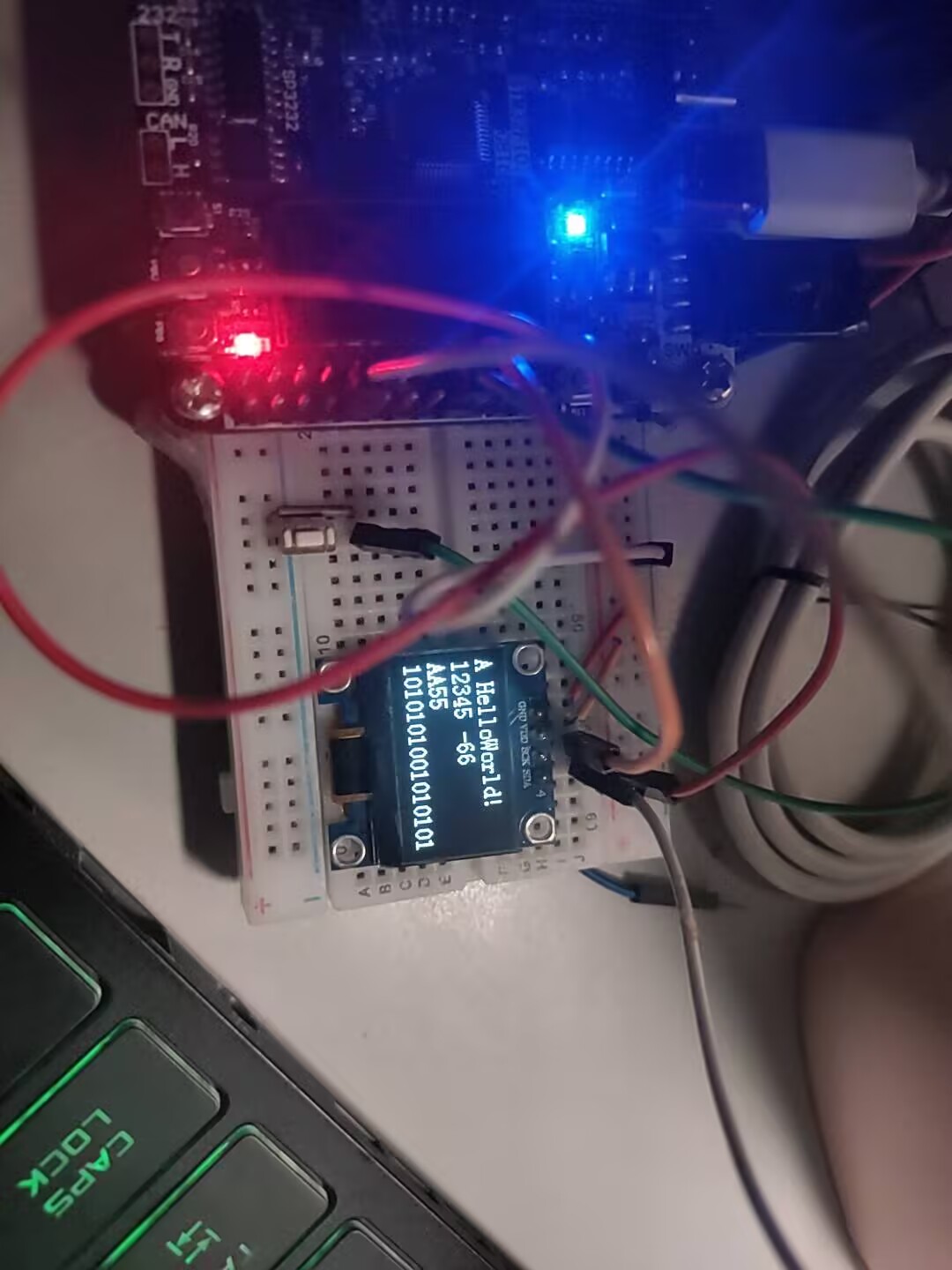

烧录即可实现移植

3.常见问题

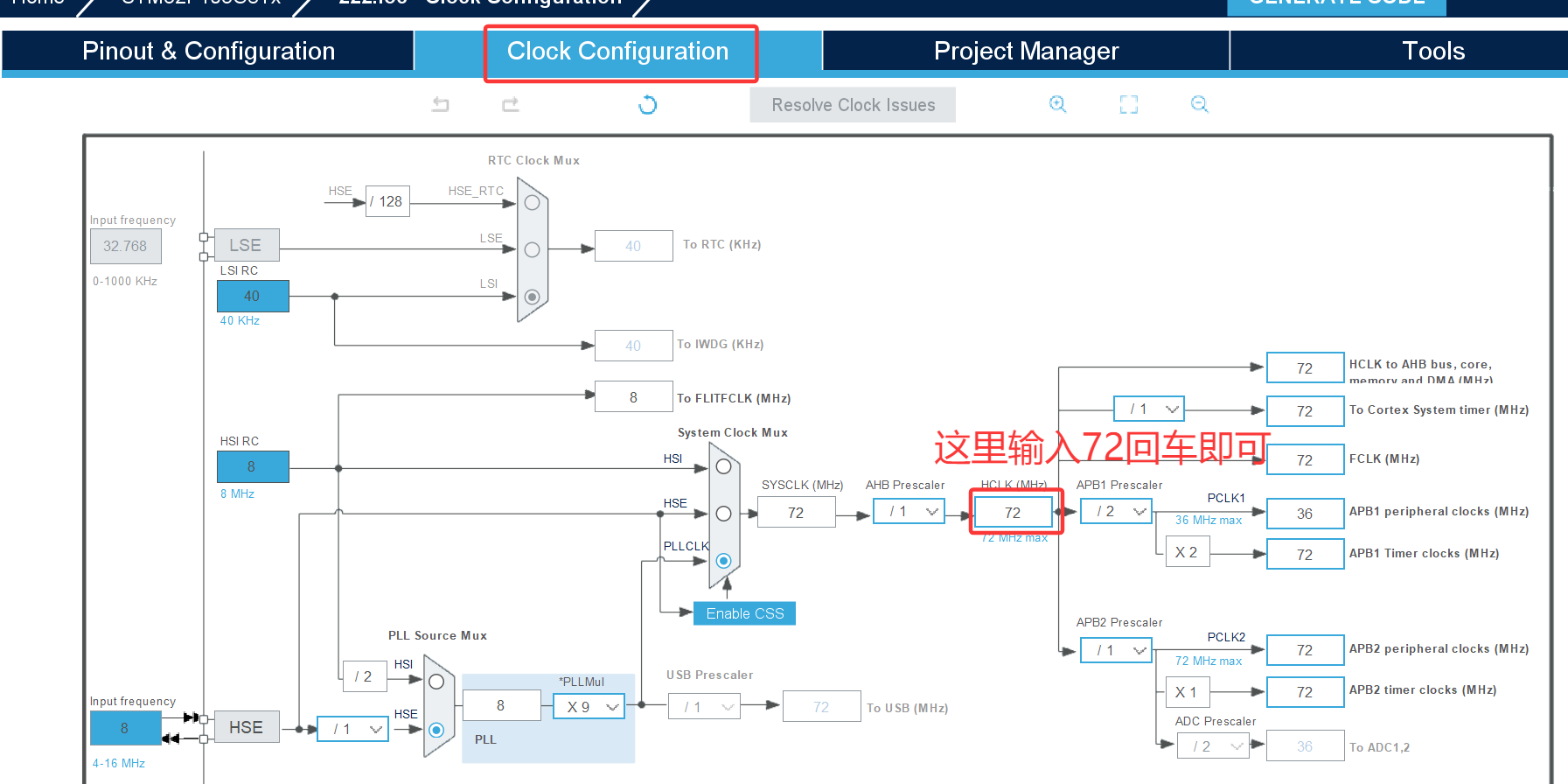

如果刷新比较慢请开启高速外部振荡器

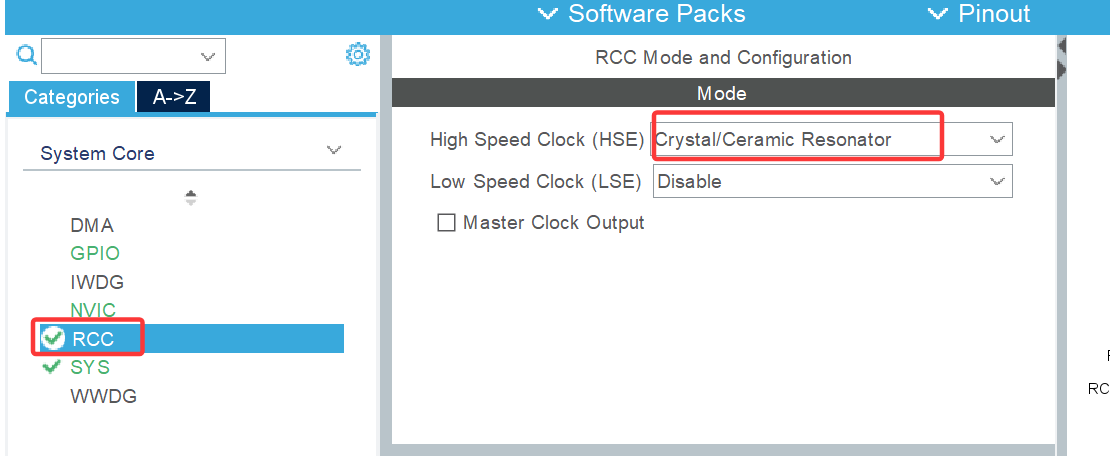

 HSE 的全称是 High-Speed External oscillator（高速外部振荡器），它是STM32时钟系统中的一个重要外部时钟源。

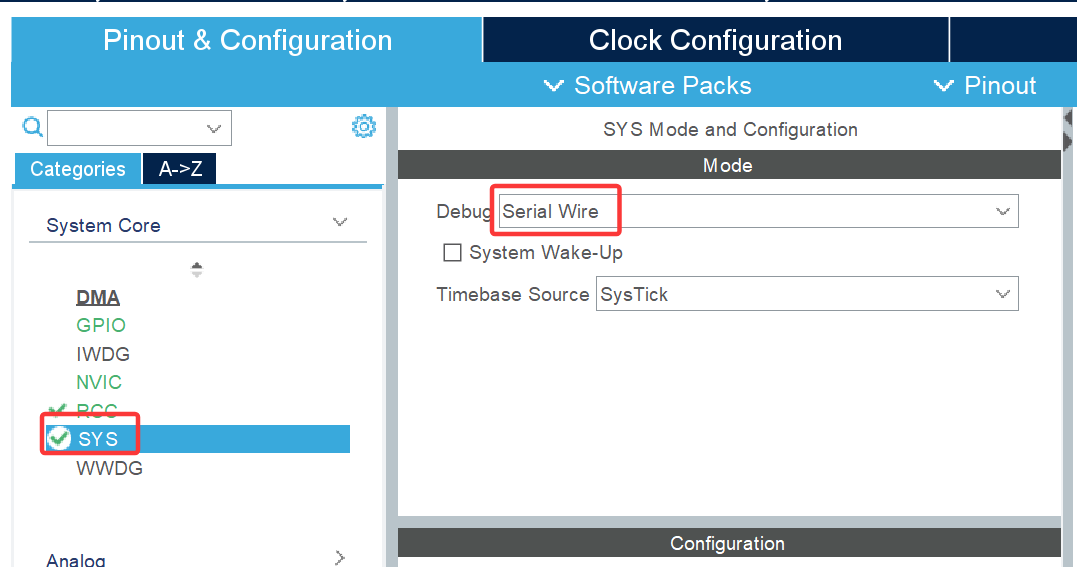

Serial Wire（串行线） 是嵌入式系统中常用的一种调试和通信接口协议，尤其在ARM Cortex-M系列微控制器（如STM32）中被广泛使用。

 相关的OLED.c     OLED.h     OLED_Font.h  可以通过资源下载
