wifi芯片原理

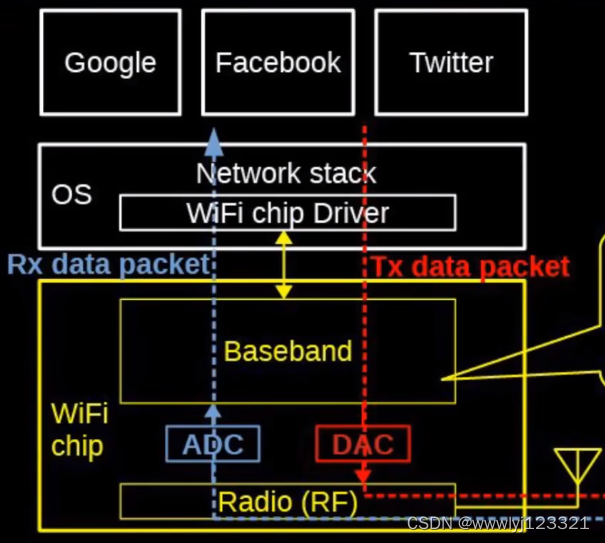

一、在系统中的位置

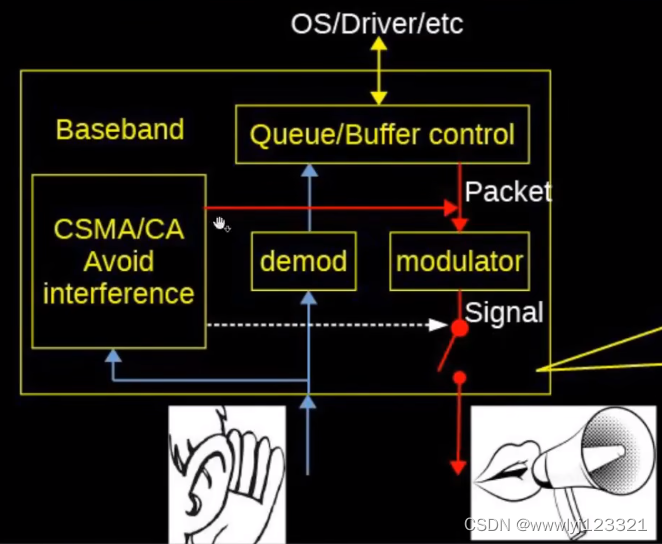

基带（baseband）

 基带的作用有三个：

1、队列包的管理

2、调试解调

3、CSMA/CA机制

CSMA/CA的全称是Carrier Sense Multiple Access with Collision Avoidance，即载波侦听多路访问／冲突避免。

各个wifi芯片都是都在同一个频段，独立自主地决定什么时候发，什么时候收。各个wifi节点之间如何避免发生碰撞是wifi芯片的重要一部分。基本原理就是“说”之前先“听”，即：一直在听信道的空闲情况，如果监听到信道要空闲一段时间了，而恰好自己有数据要发送，就会瞅准实际，把自己要发送的内容发送给目标wifi节点。

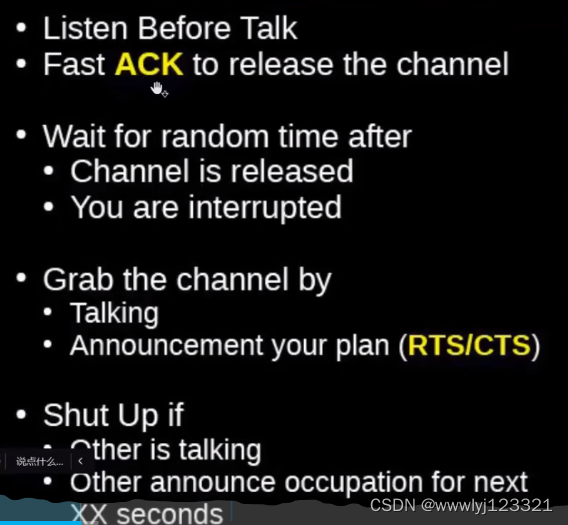

1、LBT，如果信道被占用，发送者不能发送数据

2、接收者收到数据包后，要立马回复应答，从而告诉其他监听者该信道被释放。

3、如果监听到信道被释放，发送者也不能立即发送数据，必须等待一个随机值。防止所有的发送者在都同时立马发送。

4、如果自己发送的时候，监听到了其他的wifi节点的发送，那么可能是其他节点没有听到自己正在发送，这个时候自己也要等待一个随机值后在启动发送。

5、如果想占用一个信道，有两种方式：直接taking和RTS\CTS机制。

发送者想发表一个长篇大论，段落之间不想被打断，发送者就会给接受者发送这个request to send，说明自己的计划，接受者确认后回复一个clear to send。其他的wifi节点也会听到这个声明，不再占这个信道。

射频模块（RF）
