NFC RC522开发记录

一、ID卡、IC卡(M1卡、CPU卡)的区别

• ID卡 ：只存储了ID号，设备识别ID号，没有算法可言，容易复制，安全性低

IC卡包含了M1卡和CPU卡

• M1卡：存储了ID号，可读写数据，M1卡发一个数据到设备，设备再传一个数据给M1卡确认，再进行交易或身份认证，只有一个算法，可在空中盗-取信息，反复计算，算出其中算法，在复制卡，安全性比ID卡高很多，但还是能被破解
• CPU卡：有操作系统，可存储数据，也有自己的ID号，CPU卡发一串数据给设备，设备与SAM卡进行运算，设备再发一串数据回CPU卡确认，然后进行交易或身份认证；跟M1卡的区别在于一个算法在空中，一个算法在设备里面；无论是卡商，设备商，运营商，都不知道其中的算法，所以这个系统的安全性会高很多

M1卡介绍 :

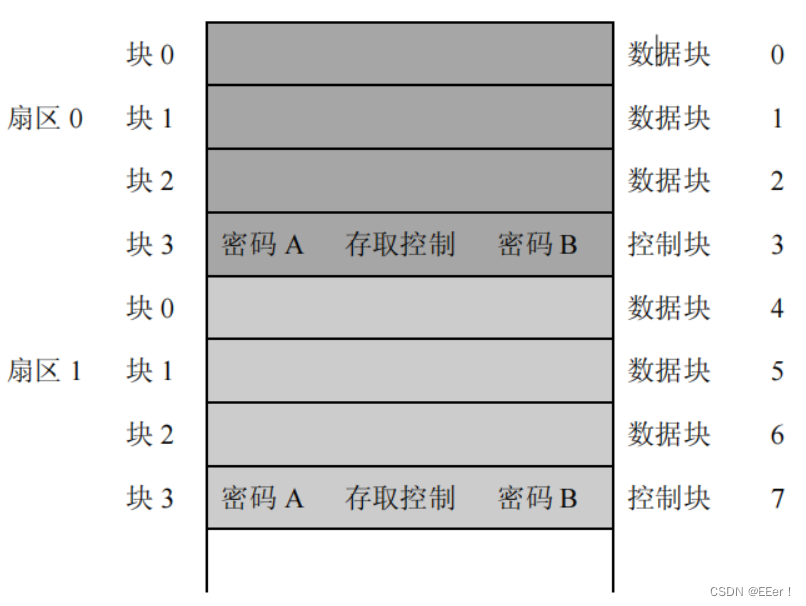

M1 卡分为 16 个扇区，每个扇区由 4 块（块 0、块 1、块 2、块 3）组成，（我们也将 16 个扇区的 64 个块按绝对地址编号为 0~63，存贮结构（其它扇区依此类推）如下图所示:

每个扇区的块 0、块 1、块 2 为数据块，可用于存贮数据。数据块可作两种应用：
1、用作一般的数据保存，可以进行读、写操作。
2、用作数据值，可以进行初始化值、加值、减值、读值操作

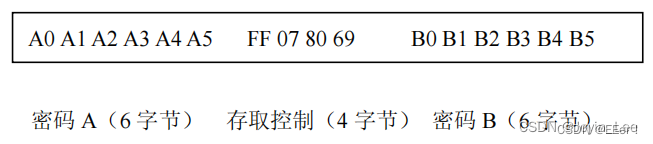

每个扇区的块 3 为控制块，包括了密码 A、存取控制、密码 B。具体结构如下：

二、RC522读写操作

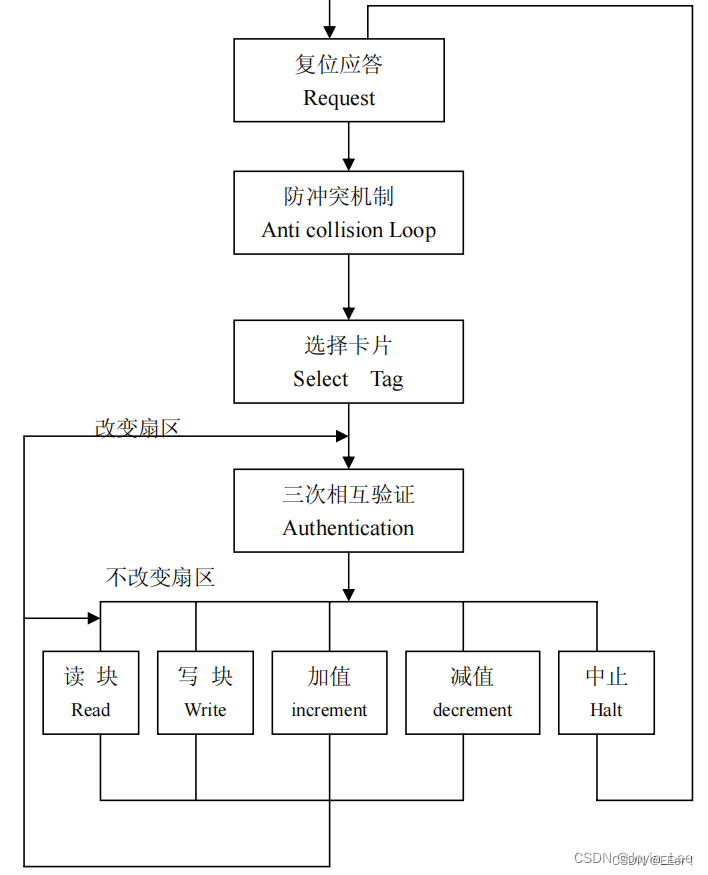

1. 数据读写流程

三、RC522驱动代码

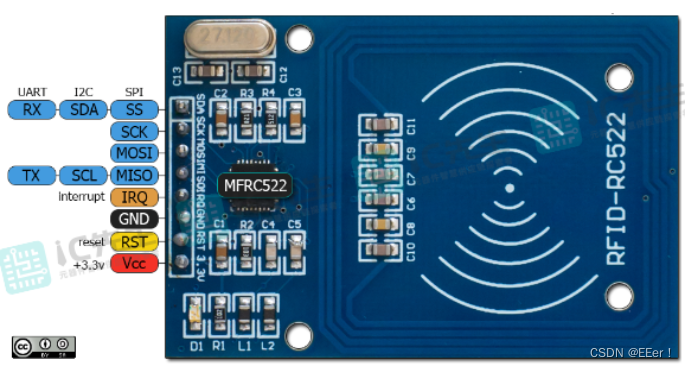

1. RC522 与 STM32 的接线图

硬件平台：正点原子精英开发板 – STM32F103ZET6

*1--SDA <----->PA4--片选脚
*2--SCK <----->PA5--时钟线
*3--MOSI<----->PA7--输出
*4--MISO<----->PA6--输入
*5--悬空
*6--GND <----->GND
*7--RST <----->PA11--复位脚
*8--VCC <----->VCC

2. RC522.c

#include "rc522.h"
#include "string.h"
#include "./SYSTEM/usart/usart.h"

#include "RC522.h"
#include "string.h"

/*
函数功能：移植接口--SPI时序读写一个字节
函数参数：data:要写入的数据
返 回 值：读到的数据
*/
uint8_t  RC522_SPI_ReadWriteOneByte(uint8_t  tx_data)
{

	uint8_t  rx_data=0;
  uint8_t  i;
  for(i=0;i<8;i++)
	{

		HAL_GPIO_WritePin(GPIOA, GPIO_PIN_5, 0);;
		if(tx_data&0x80){
   HAL_GPIO_WritePin(GPIOA, GPIO_PIN_7, 1);}
		else {
   HAL_GPIO_WritePin(GPIOA, GPIO_PIN_7, 0);}
		tx_data<<=1;
		HAL_GPIO_WritePin(GPIOA, GPIO_PIN_5, 1);;
		rx_data<<=1;
		if(HAL_GPIO_ReadPin(GPIOA, GPIO_PIN_6))rx_data|=0x01;
	}
	//检测spi是否接通
//	if(rx_data != 0) {

//		printf("rx_data != 0\r\n");
//	} else {

//		printf("rx_data = 0\r\n");
//	}
	return rx_data;
}


/*
函数功能：初始化RC522的IO口
*1--SDA <----->PA4--片选脚
*2--SCK <----->PA5--时钟线
*3--MOSI<----->PA7--输出
*4--MISO<----->PA6--输入
*5--悬空
*6--GND <----->GND
*7--RST <----->PA11--复位脚
*8--VCC <----->VCC
*/
void RC522_IO_Init(void)
{

  GPIO_InitTypeDef GPIO_InitStruct = {
   0};

  /* GPIO Ports Clock Enable */
  __HAL_RCC_GPIOF_CLK_ENABLE();
  __HAL_RCC_GPIOA_CLK_ENABLE();
  __HAL_RCC_GPIOB_CLK_ENABLE();

  /*Configure GPIO pin Output Level */
  HAL_GPIO_WritePin(GPIOA, GPIO_PIN_4|GPIO_PIN_5|GPIO_PIN_7|GPIO_PIN_11, GPIO_PIN_SET);

  /*Configure GPIO pins : PA4 PA5 PA7 PA11 */
  GPIO_InitStruct.Pin = GPIO_PIN_4|GPIO_PIN_5|GPIO_PIN_7|GPIO_PIN_11;
  GPIO_InitStruct.Mode = GPIO_MODE_OUTPUT_PP;
  GPIO_InitStruct.Pull = GPIO_PULLUP;
  GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_HIGH;
  HAL_GPIO_Init(GPIOA, &GPIO_InitStruct);

  /*Configure GPIO pin : PA6 */
  GPIO_InitStruct.Pin = GPIO_PIN_6;
  GPIO_InitStruct.Mode = GPIO_MODE_INPUT;
  GPIO_InitStruct.Pull = GPIO_PULLUP;
  HAL_GPIO_Init(GPIOA, &GPIO_InitStruct);

}


/*
功能描述:选卡读取卡存储器容量
输入参数:serNum 传入卡序列号
返 回 值:成功返回卡容量
*/
uint8_t  RC522_MFRC522_SelectTag(uint8_t  *serNum) //读取卡存储器容量
{

	uint8_t  i;
	uint8_t  status;
	uint8_t  size;
	uint8_t  recvBits;
	uint8_t  buffer[9];

	buffer[0]=PICC_ANTICOLL1;	  //防撞码1
	buffer[1]=0x70;
	buffer[6]=0x00;
	for(i=0;i<4;i++)
	{

		buffer[i+2]=*(serNum+i);	//buffer[2]-buffer[5]为卡序列号
		buffer[6]^=*(serNum+i);	  //卡校验码
	}

	RC522_CalulateCRC(buffer,7,&buffer[7]);	//buffer[7]-buffer[8]为RCR校验码
	RC522_ClearBitMask(Status2Reg,0x08);
	status=RC522_PcdComMF522(PCD_TRANSCEIVE,buffer,9,buffer,&recvBits);

	if((status==MI_OK)&&(recvBits==0x18))
		size=buffer[0];
	else
		size=0;

	return size;
}


/*
延时函数，纳秒级
*/
void RC522_Delay(uint32_t  ns)
{

  uint32_t  i;
  for(i=0;i<ns;i++)
  {

    __nop();
    __nop();
    __nop();
  }
}


/*
函数功能：RC522芯片初始化
*/
void RC522_Init(void)
{

  RC522_IO_Init();	//RC522初始化
  RC522_PcdReset();  			//复位RC522
  RC522_PcdAntennaOff();	//关闭天线
  DelayMs(2);  		  //延时2毫秒
  RC522_PcdAntennaOn();		//开启天线
  M500PcdConfigISOType('A'); //设置RC632的工作方式
}


/*
函数功能：复位RC522
*/
void RC522_Reset(void)
{

  RC522_PcdReset();				//复位RC522
  RC522_PcdAntennaOff();	//关闭天线
  DelayMs(2);  		  //延时2毫秒
  RC522_PcdAntennaOn();		//开启天线
}


/*
功    能: 寻卡
参数说明: req_code[IN]:寻卡方式
                0x52   = 寻感应区内所有符合14443A标准的卡
                0x26   = 寻未进入休眠状态的卡
          			pTagType[OUT]:卡片类型代码
                0x4400 = Mifare_UltraLight
                0x0400 = Mifare_One(S50)
                0x0200 = Mifare_One(S70)
                0x0800 = Mifare_Pro(X)
                0x4403 = Mifare_DESFire
返 回 值: 成功返回MI_OK
*/
char RC522_PcdRequest(uint8_t  req_code,uint8_t  *pTagType)
{

	char status;
	uint8_t  unLen;
	uint8_t  ucComMF522Buf[MAXRLEN];  	   // MAXRLEN  18

	RC522_ClearBitMask(Status2Reg,0x08);	//清RC522寄存器位,/接收数据命令
	RC522_WriteRawRC(BitFramingReg,0x07); //写RC632寄存器
	RC522_SetBitMask(TxControlReg,0x03);  //置RC522寄存器位

	ucComMF522Buf[0]=req_code; 	    //寻卡方式

	status=RC522_PcdComMF522(PCD_TRANSCEIVE,ucComMF522Buf,1,ucComMF522Buf,&unLen); //通过RC522和ISO14443卡通讯

	if((status==MI_OK)&&(unLen==0x10))
	{

		*pTagType=ucComMF522Buf[0];
		*(pTagType+1)=ucComMF522Buf[1];
	}
	else
	{

	  status = MI_ERR;
	}
	return status;
}


/*
功    能: 防冲撞
参数说明: pSnr[OUT]:卡片序列号，4字节
返    回: 成功返回MI_OK
*/
char RC522_PcdAnticoll(uint8_t  *pSnr)
{

    char status;
    uint8_t  i,snr_check=0;
    uint8_t  unLen;
    uint8_t  ucComMF522Buf[MAXRLEN];

    RC522_ClearBitMask(Status2Reg,0x08);  //清RC522寄存器位
    RC522_WriteRawRC(BitFramingReg,0x00); //写
    RC522_ClearBitMask(CollReg,0x80);     //清

    ucComMF522Buf[0]=PICC_ANTICOLL1;   //PICC_ANTICOLL1 = 0x93
    ucComMF522Buf[1]=0x20;

    status=RC522_PcdComMF522(PCD_TRANSCEIVE,ucComMF522Buf,
