记录汇编语言课笔记，可能有不正确的地方，欢迎指出
教材《新概念汇编语言》—— 杨季文
这篇文章对应书第二章 IA32处理器基本功能 3.2部分

文章目录

一、乘除运算指令
二、逻辑运算指令
三、移位指令

一、乘除运算指令

乘除运算指令区分有符号数与无符号数
对状态标志的影响，和加减指令相比不是很自然。

（1）无符号数乘法指令

名称	MUL（无符号乘法指令）
格式	`MUL OPRD`
动作	乘数是OPRD，被乘数位于AL、AX或EAX中（由OPRD的尺寸决定，乘数和被乘数的尺寸一致），相乘后乘积尺寸翻倍：16位乘积送到AX；32位乘积送DX:AX；64位乘积送EDX:EAX
合法值	OPRD：通用寄存器、存储单元；
注意	OPRD不能是立即数
	乘数和被乘数的尺寸一致

MUL   BL                 //8位乘    乘积在AX
MUL   ECX                //32位乘   乘积在DX:AX
MUL   DX                 //16位乘   乘积在EDX:EAX

（2）有符号数乘法指令

单操作数形式：

名称	IMUL（单操作数乘法指令）
格式	`IMUL OPRD`
动作	乘数是OPRD，被乘数位于AL、AX或EAX中（由OPRD的尺寸决定，乘数和被乘数的尺寸一致），乘法运算时把二者看作有符号数，相乘后乘积尺寸翻倍：16位乘积送到AX；32位乘积送DX:AX；64位乘积送EDX:EAX
合法值	OPRD：通用寄存器、存储单元；
注意	OPRD不能是立即数
	乘数和被乘数的尺寸一致

IMUL   CL
IMUL   DWORD PTR [EBP+12]     //双字存储单元

双操作数形式：

名称	IMUL（双操作数乘法指令）
格式	`IMUL DEST，SRC`
动作	DEST和SRC相乘后送到DEST，乘法运算时把二者看作有符号数
合法值	DEST：16位或者32位通用寄存器
	SRC：通用寄存器、存储单元、立即数
注意	DEST不能是8位寄存器
	SRC是通用寄存器、存储单元时，尺寸需要和目的操作数一致
	SRC是立即数时，尺寸不能超过目的操作数

三操作数形式：和MUL相比

名称	IMUL（三操作数乘法指令）
格式	`IMUL DEST，SRC1，SRC2`
动作	SRC1 和SRC2相乘后送到DEST，乘法运算时把二者看作有符号数
合法值	SRC1：寄存器、存储单元
	SRC2：立即数
注意	SRC1和SRC2都看作有符号数
	SRC1尺寸需要和目的操作数一致
	SRC2尺寸不能超过目的操作数

IMUL   BX
IMUL   EBX, ECX
IMUL   AX，CX，3
IMUL   EDX，DWORD PTR [ESI]，5
IMUL   AX，7
IMUL   AX，AX，7

（3）无符号数除法指令

名称	DIV（无符号数除法指令）
格式	`DIV OPRD`
动作	除数是OPRD
	被除数位于AX、DX:AX或EDX:EAX中（被除数的尺寸是OPRD两倍）
	商在AL、AX或者EAX中（尺寸与oprd相同）
	余数在AH、DX或者EDX中（尺寸与oprd相同）
合法值	OPRD：寄存器、存储单元
注意	必须防止除溢出，除数不能为0，商不能太大超出存放位置尺寸
	OPDR不能是立即数

DIV   BL                //除数8位
DIV   ESI               //除数32位
DIV   CX                //除数16位

（4）有符号数除法指令

名称	IDIV（有符号数除法指令）
格式	`IDIV OPRD`
动作	除数是OPRD
	被除数位于AX、DX:AX或EDX:EAX中（尺寸为OPRD两倍）
	商在AL、AX或者EAX中（尺寸同OPRD）
	余数在AH、DX或者EDX中（尺寸同OPRD）
合法值	OPRD：寄存器、存储单元
注意	必须防止除溢出，除数不能为0，商绝对值不能太大超出存放位置尺寸
	如果不能整除，余数的符号与被除数一致，而且余数的绝对值小于除数的绝对值。
	OPDR不能是立即数

（5）符号扩展指令

字节转换为字

名称	CBW（字节转换为字指令）
格式	`CBW`
动作	指令把AL中的符号扩展到AH
注意	若AL的最高有效位为0，则AH=0；若AL的最高有效位为1，则AH=0FFH，也即AH的8位全都为1

MOV   AX, 3487H        //AX=3487H
CBW                    //AX=FF87H
MOV   AX, 8734H
CBW                    //AX=0034H

字转换为双字

名称	CWD（字转换为双字指令）
格式	`CWD`
动作	指令把AX中的符号扩展到DX
注意	若AX的最高有效位为0，则DX=0；若AX最高有效位为1，则DX=0FFFFH，也即DX的16位全都为1

MOV   AX, 3487H        //AX=3487H
CWD                    //DX=0000H, AX=3487H
MOV   AX, 8734H
CWD                    //DX=FFFFH, AX=8734H

名称	CWDE（字转换为双字指令）
格式	`CWDE`
动作	指令把AX中的符号扩展到EAX高16位
注意	AX的最高有效位为0，则EAX的高16位都为0；若AX的最高有效位为1，则EAX的高16位都为1。

MOV   AX, 3487H        //AX=3487H
CWDE                   //EAX=00003487H
MOV   AX, 8734H
CWDE                   //EAX=FFFF8734H

双字转换为四字

名称	CDQ（双字转换为四字指令）
格式	`CDQ`
动作	指令把EAX中的符号扩展到EDX
注意	若EAX的最高有效位为0，则DX=0；若AX最高有效位为1，则DX=0FFFFFFFFH，也即EDX的16位全都为1

MOV   EAX, 12563487H   ;EAX=12563487H
CDQ                    ;EDX=00000000H, EAX=12563487H

综合示例：演示除法指令和符号扩展指令的使用

#include  <stdio.h>
int  main()
{
	int  quotient, remainder;    	//为了输出结果，安排两个变量
    _asm
    {
        MOV   AX, -601
        MOV   BL, 10
        IDIV   BL                   //除数是BL，被除数是AX,余数在AH,商在AL
        MOV   BL, AH              	//先临时保存余数
        ;
        CBW                        	//商在AL，符号扩展到AX
        CWDE                       	//AX符号扩展到EAX
        MOV   quotient, EAX
        ;
        MOV   AL, BL                //余数送到AL
        CBW                        	//AL符号扩展到AX
        CWDE                       	//AX符号扩展到EAX
        MOV   remainder, EAX
    }
    printf("quotient= %d\n", quotient);     //显示为-200
    printf("remainder= %d\n", remainder);   //显示为-1
    return  0;
}

符号扩展传送指令

名称	MOVSX（符号扩展传送指令指令）
格式	`MOVSX DEST，SRC`
动作	把源操作数符号扩展后送至目的操作数DEST
合法值	SRC：通用寄存器、存储单元
	DEST：通用寄存器
注意	目的操作数的尺寸必须大于源操作数的尺寸。源操作数的尺寸可以是8位或者16位；目的操作数的尺寸可以是16位或者32位

MOV    AL, 85H               //AL=85H
MOVSX  EDX, AL               //EDX=FFFFFF85H
MOVSX  CX, AL                //CX=FF85H
MOV    AL, 75H               //AL=75H
MOVSX  EAX, AL               //EAX=00000075H

零扩展传送指令

名称	MOVZX（零扩展传送指令指令）
格式	`MOVZX DEST，SRC`
动作	指令把源操作数SRC零扩展后送至目的操作数DEST
合法值	SRC：通用寄存器、存储单元
	DEST：通用寄存器
注意	目的操作数的尺寸必须大于源操作数的尺寸。源操作数的尺寸可以是8位或者16位；目的操作数的尺寸可以是16位或者32位

MOV    DX, 8885H             ;DX=8885H
MOVZX  ECX, DL               ;ECX=00000085H
MOVZX  EAX, DX               ;EAX=00008885H

综合示例

//参数是有符号字符型，返回值是int
int  cf310(char x, char y)
{
    return  ( x + 22 ) / y ;
}

//转汇编如下
push   ebp
mov    ebp, esp
movsx  eax, BYTE PTR [ebp+8]   //把参数x符号扩展后送到eax
add    eax, 22
movsx  ecx, BYTE PTR [ebp+12]  //把参数y符号扩展后送到ecx
cdq                            //符号扩展，形成64位的被除数
idiv   ecx
pop    ebp
ret

//参数是无符号字符型，返回值是unsigned int
unsigned int  cf311(unsigned char x, unsigned char y)
{
    return  (unsigned)( x + 22 ) / y ;
}

//转汇编如下
push   ebp
mov    ebp, esp
movzx  eax, BYTE PTR [ebp+8]   //把参数x零扩展后送到eax
add    eax, 22
movzx  ecx, BYTE PTR [ebp+12]  //把参数x零扩展后送到ecx
xor    edx, edx                //零扩展，形成64位的被除数
div    ecx
pop    ebp
ret

二、逻辑运算指令

C语言中有一组按位逻辑运算符
1. 按位取反运算符 ~
2. 按位与运算符 &
3. 按位或运算符 |
4. 按位异或运算符 ^
处理器提供一组逻辑运算指令
1. 否指令 NOT
2. 与指令 AND
3. 或指令 OR
4. 异或指令 XOR
关于逻辑运算指令的通用说明
1. 只有通用寄存器或存储单元可作为目的操作数，用于存放运算结果。
2. 如只有一个操作数，则该操作数既是源又是目的。
3. 如有两个操作数，那么最多只能有一个是存储单元，源操作数可以是立即数。
4. 存储单元可采用各种存储器操作数寻址方式。
5. 操作数可以是字节、字或者双字。如果有两个操作数，尺寸必须一致。

（1）否运算指令

名称	NOT（否运算指令）
格式	`NOT OPRD`
动作	把操作数OPRD按位取反，然后送回OPRD
合法值	OPRD：通用寄存器、存储单元

NOT   CL
NOT   EAX
NOT   BX

（2）与运算指令

名称	AND（与运算指令）
格式	`AND DEST，SRC`
动作	指令对两个操作数进行按位的逻辑与运算，结果送到目的操作数DEST
合法值	SRC：通用寄存器、存储单元、立即数
	OPRD：通用寄存器、存储单元
注意	两个操作数最多只能有一个是存储单元

AND   ECX，ESI
MOV   AX，3437H          //AX=3437H
AND   AX，0F0FH          //AX=0407H

（3）或运算指令

名称	OR（或运算指令）
格式	`OR DEST，SRC`
动作	指令对两个操作数进行按位的逻辑或运算，结果送到目的操作数DEST
合法值	SRC：通用寄存器、存储单元、立即数
	OPRD：通用寄存器、存储单元
注意	两个操作数最多只能有一个是存储单元

OR    CL，CH
OR    EBX，EAX
MOV   AL，41H         ;AL=01000001B，后缀B表示二进制
OR    AL，20H         ;AL=01100001B

（4）异或运算指令

名称	XOR（异或运算指令）
格式	`XOR DEST，SRC`
动作	指令对两个操作数进行按位异或的逻辑“异或”运算，结果送到目的操作数DEST
合法值	SRC：通用寄存器、存储单元、立即数
	OPRD：通用寄存器、存储单元
注意	两个操作数最多只能有一个是存储单元

MOV   AL，34H         ;AL=00110100B，符号B表示二进制
MOV   BL，0FH         ;BL=00001111B
XOR   AL，BL          ;AL=00111011B
XOR   ECX，ECX        ;ECX=0，CF=0

（5）测试指令

名称	TEST（测试指令）
格式	`TEST DEST，SRC`
动作	类似指令AND，把两个操作数进行按位“与”，但结果不送到目的操作数DEST，仅仅影响状态标志
合法值	SRC：通用寄存器、存储单元、立即数
	OPRD：通用寄存器、存储单元
注意	两个操作数最多只能有一个是存储单元
	标志ZF、PF和SF反映运算结果，标志CF和OF被清0

test指令一般用来检测指定位上字符是否都为0

TEST  AL, BL
TEST  EDX, ECX

//检查AL中的位6和位2是否有一位为1
TEST   AL，01000100B       //符号B表示二进制
//随后，判断标志位ZF，若ZF=0，则这两位上都是0

三、移位指令

关于移位的几个要素：
1. 移动方式
  - 一般移位指令
  - 循环移位指令
  - 双精度移位指令
2. 移动方向
  - 左移
  - 右移
3. 移动位数
  - 1位
  - m位

（1）一般移位指令

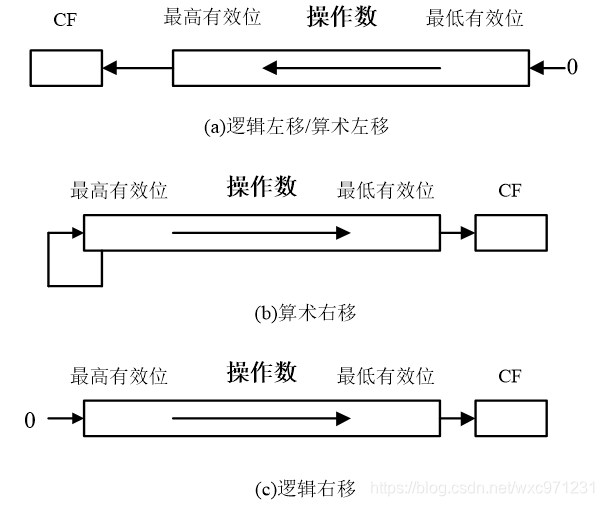

名称	算术左移SAL `SAL OPRD，count`
	逻辑左移SHL `SHL OPRD，count`
	算术右移SAR `SAR OPRD，count`
	逻辑右移SHR `SHR OPRD，count`
动作	算术左移SAL：动作一样，左移count位。每左移一位，移出的最高位进入CF，最低位补0
	逻辑左移SHL：同算术左移SAL
	算术右移SAR：右移count位。每右移一位，移出的最低位进入CF，符号（最高）位不变
	逻辑右移SAR：右移count位。每右移一位，移出的最低位进入CF，符号（最高）位补0
合法值	count：8位立即数、存储单元、寄存器CL
	OPRD：通用寄存器、存储单元（字节、字、双字）
注意	通过截取count的低5位，实际的移位数被限于0到31之间

在这里插入图片描述

SAL、SHL示例

MOV   EBX, 7400EF9CH    //EBX=7400EF9CH
ADD   EBX, 0            //EBX=7400EF9CH，CF=0,SF=0,ZF=0,PF=1
SHL   EBX, 1            //EBX=E801DF38H，CF=0,SF=1,ZF=0,PF=0
MOV   CL, 3             //CL=3
SHL   EBX, CL           //EBX=400EF9C0H，CF=1,SF=0,ZF=0,PF=1
SHL   EBX, 16           //EBX=F9C00000H，CF=0,SF=1,ZF=0,PF=1
SHL   EBX, 12           //EBX=00000000H，CF=0,SF=0,ZF=1,PF=1

//实现把寄存器AL中的内容（设为无符号数）乘以10
//算术（逻辑）左移1位，相当于乘以2
XOR   AH, AH            //AH=0
SHL   AX, 1             //2*X
MOV   BX, AX            //暂存2*X
SHL   AX, 2             //8*X
ADD   AX, BX            //8*X+2*X

SAR示例

//算术右移1位，相当于有符号数除以2
MOV   DX, 82C3H         //DX=82C3H
SAR   DX, 1             //DX=C161H,CF=1,SF=1,ZF=0,PF=0
MOV   CL, 3             //CL=3
SAR   DX, CL            //DX=F82CH,CF=0,SF=1,ZF=0,PF=0
SAR   DX, 4             //DX=FF82H,CF=1,SF=1,ZF=0,PF=1

SHR示例

MOV   DX, 82C3H         //DX=82C3H
SHR   DX, 1     		//DX=4161H,CF=1,SF=0,ZF=0,PF=0
MOV   CL, 3             //CL=3
SHR   DX, CL            //DX=082CH,CF=0,SF=0,ZF=0,PF=0
SHR   DX, 12            //DX=0000H,CF=1,SF=0,ZF=1,PF=1

（2）循环移位指令

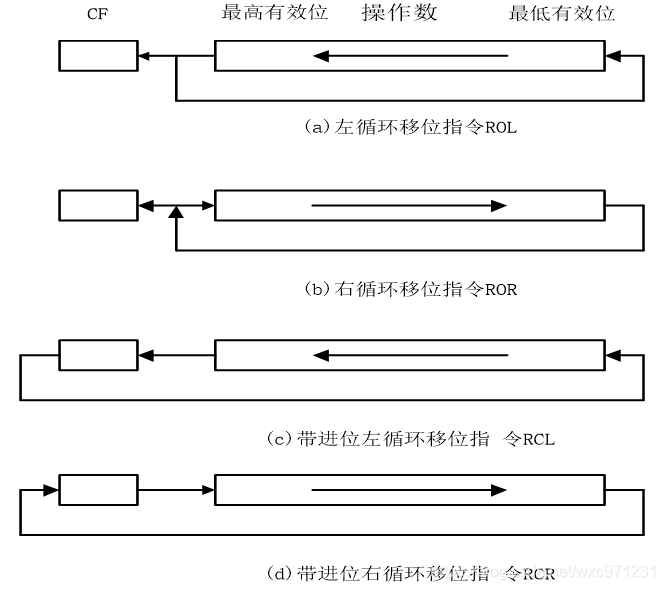

名称	左循环移位指令 ROL `ROL OPRD，count`
	右循环移位指令 ROR `ROR OPRD，count`
	带进位左循环移位指令 RCL `RCL OPRD，count`
	带进位右循环移位指令 RCR `RCR OPRD，count`
动作	见下图
合法值	count：8位立即数、存储单元、寄存器CL
	OPRD：通用寄存器、存储单元（字节、字、双字）
注意	通过截取count的低5位，实际的移位数被限于0到31之间

在这里插入图片描述

循环移位指令的示例

MOV   DX, 82C3H           ;DX=82C3H
ROL   DX, 1               ;DX=0587H, CF=1
MOV   CL, 3               ;CL=3
ROL   DX, CL              ;DX=2C38H, CF=0
MOV   EBX, 8A2035F7H      ;EBX=8A2035F7H
ROR   EBX, 4              ;EBX=78A2035FH, CF=0
STC                       ;CF=1（设置进位标志）
RCL   EBX, 1              ;EBX=F14406BFH, CF=0
RCR   EBX, CL             ;EBX=DE2880D7H, CF=1

（3）双精度移位指令

把一个操作数的部分内容移位方式复制到另一个操作数

名称	双精度左移SHLD `SHLD OPRD1，OPRD2，count`
	双精度右移SHRD `SHRD OPRD1，OPRD2，count`
动作	双精度左移SHLD ：OPDR1左移count位，低端空出的位用OPDR2高端的count位填补，但OPDR2不变。OPDR1中最后移出的放在CF
	双精度右移SHRD ：OPDR1右移count位，高端空出的位用OPDR2低端的count位填补，但OPDR2不变。OPDR1中最后移出的放在CF
合法值	OPDR1：通用寄存器、存储单元（字、双字）
	OPRD：通用寄存器（字、双字）
注意	两个操作数尺寸必须一致
	count表示移位的位数，可以是一个8位立即数，也可以是寄存器CL。寄存器CL表示移位数由CL的值决定。通过截取count的低5位，移位数被限于0到31之间

示例

MOV   AX, 8321H
MOV   DX, 5678H
SHLD  AX, DX, 1            //AX=0642H，DX=5678H，CF=1，OF=1
SHLD  AX, DX, 2            //AX=1909H，DX=5678H，CF=0，OF=0

MOV   EAX, 01234867H
MOV   EDX, 5ABCDEF9H
SHRD  EAX, EDX, 4          //EAX=90123486H，CF=0，OF=1
MOV   CL, 8
SHRD  EAX, EDX, CL         //EAX=F9901234H，CF=1，OF=0
