简单的Arduino 温度采集系统

Arduino 温度采集系统：基于 DS18B20 与 0.96 OLED 四线款显示

一、目标

搭建Arduino 温度采集系统，通过 DS18B20 温度传感器 采集环境温度，借助 Arduino Nano 开发板处理数据，利用 0.96OLED 显示屏 实时显示温度、学号、姓名，当温度超过 30℃ 时，LED 灯亮、蜂鸣器报警 ，实现温度监测与异常预警，结合开机动画增强交互体验，实现硬件感知与数据可视化的完整流程。

二、硬件介绍

1. 核心硬件

硬件名称	功能说明
Arduino Nano 开发板	系统控制核心，负责运行程序、处理传感器数据与外设交互

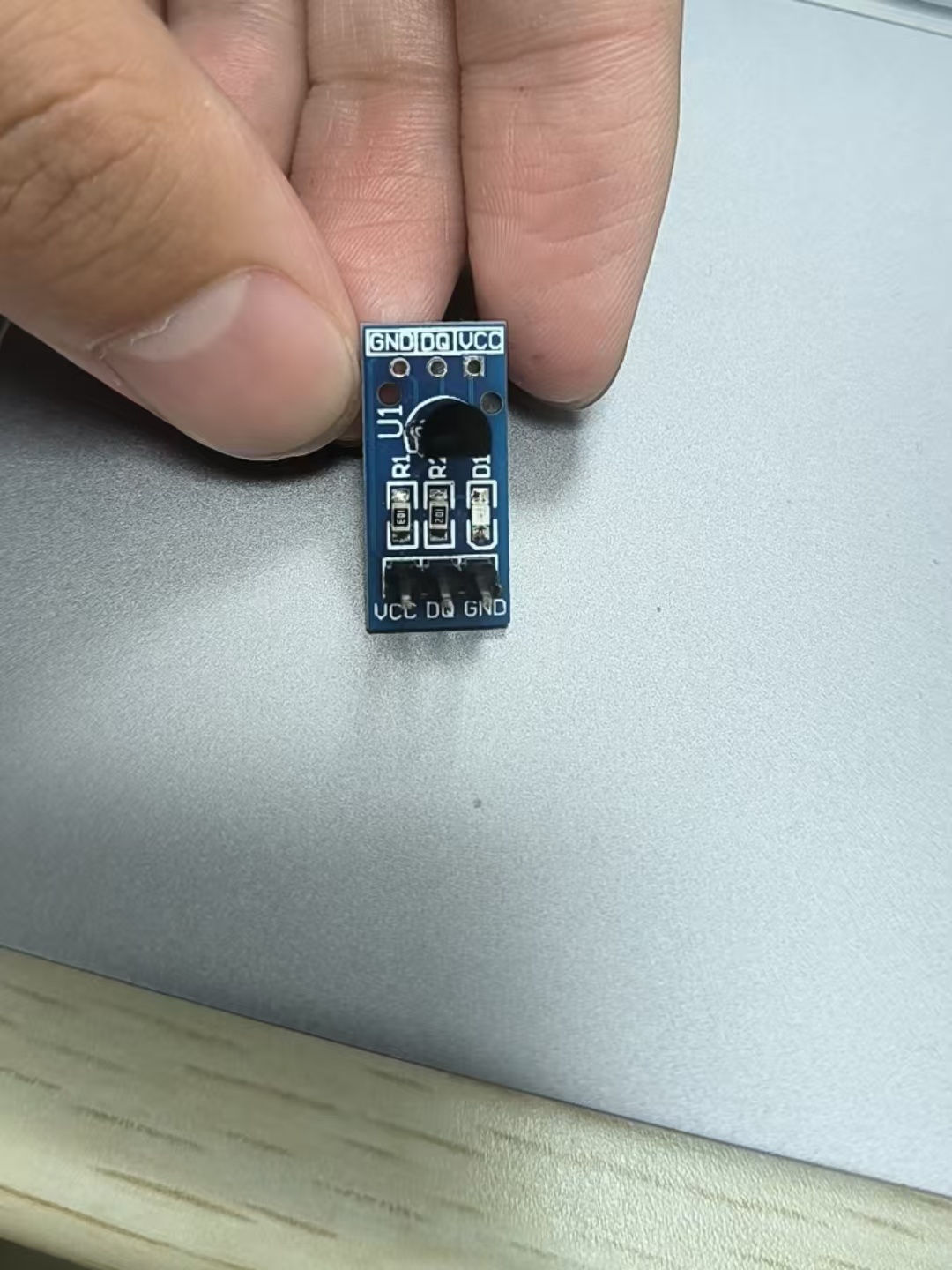

DS18B20 温度传感器	采集环境温度，通过单总线通信输出数字温度值，精度高、抗干扰强
0.96OLED 显示屏	实时显示温度、学号、姓名、报警信息，I2C 通信，低功耗、高对比度
LED 灯 + 蜂鸣器	温度超限（＞30℃）时，LED 亮灯、蜂鸣器发声报警
彩排线/数据线	连接硬件模块，传输电信号与电源

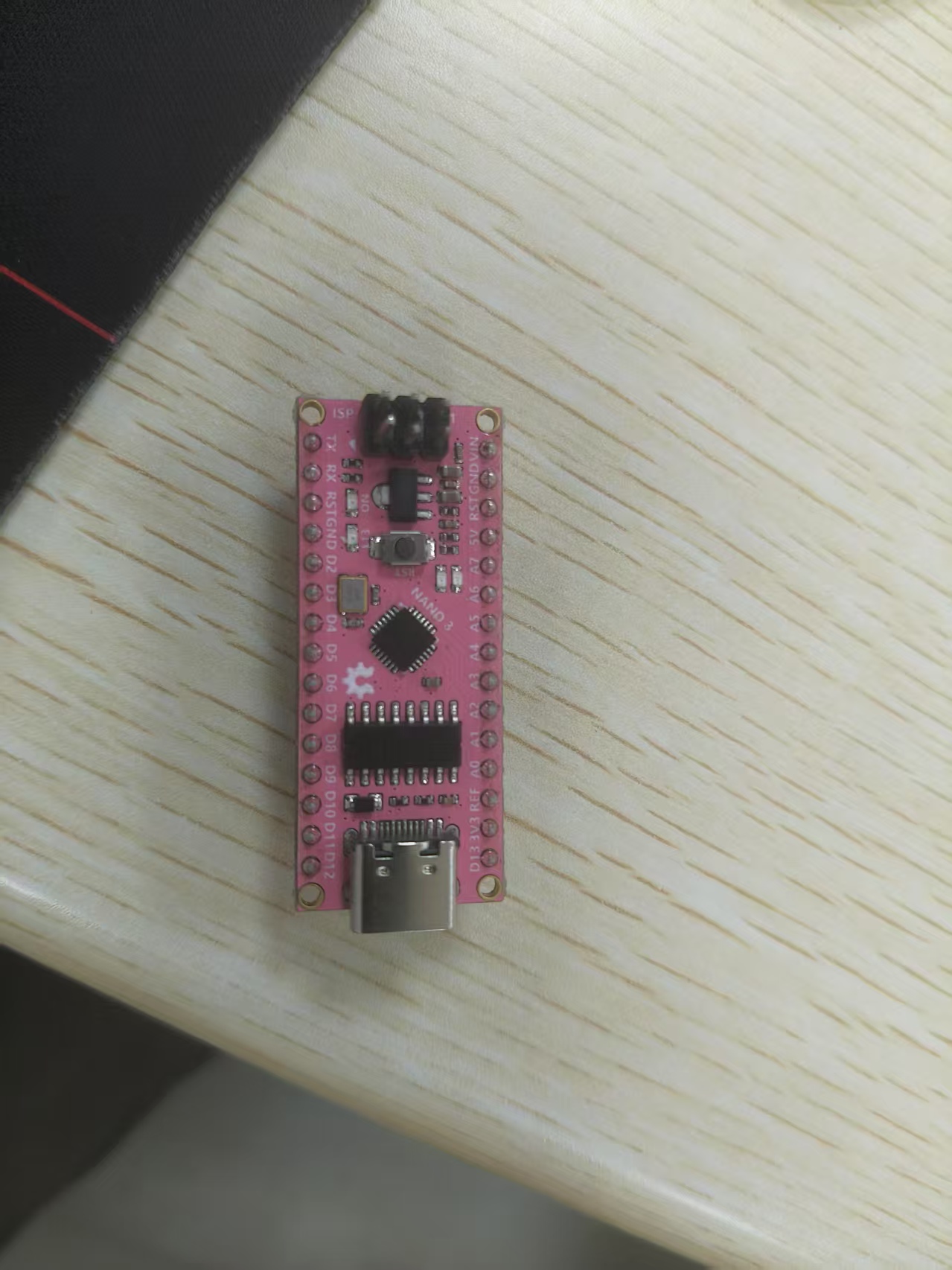

1. Arduino Nano 开发板

Arduino Nano 是小巧灵活的开源硬件，基于 ATmega328P ，具备 14 个数字 I/O 引脚（6 个 PWM 输出）、8 个模拟输入引脚，支持串口通信，可便捷连接传感器、执行器，是物联网、电子制作实验常用控制核心，为系统提供数据处理与指令执行环境。

2. DS18B20 温度传感器

单总线数字温度传感器，接线简单，测量范围 -55℃ 至 +125℃ ，精度可达 ±0.5℃（-10℃ 至 +85℃ 区间 ），能直接输出数字信号，与 Arduino 通信无需复杂模数转换，方便采集环境温度数据 。

3. 0.96OLED 显示屏

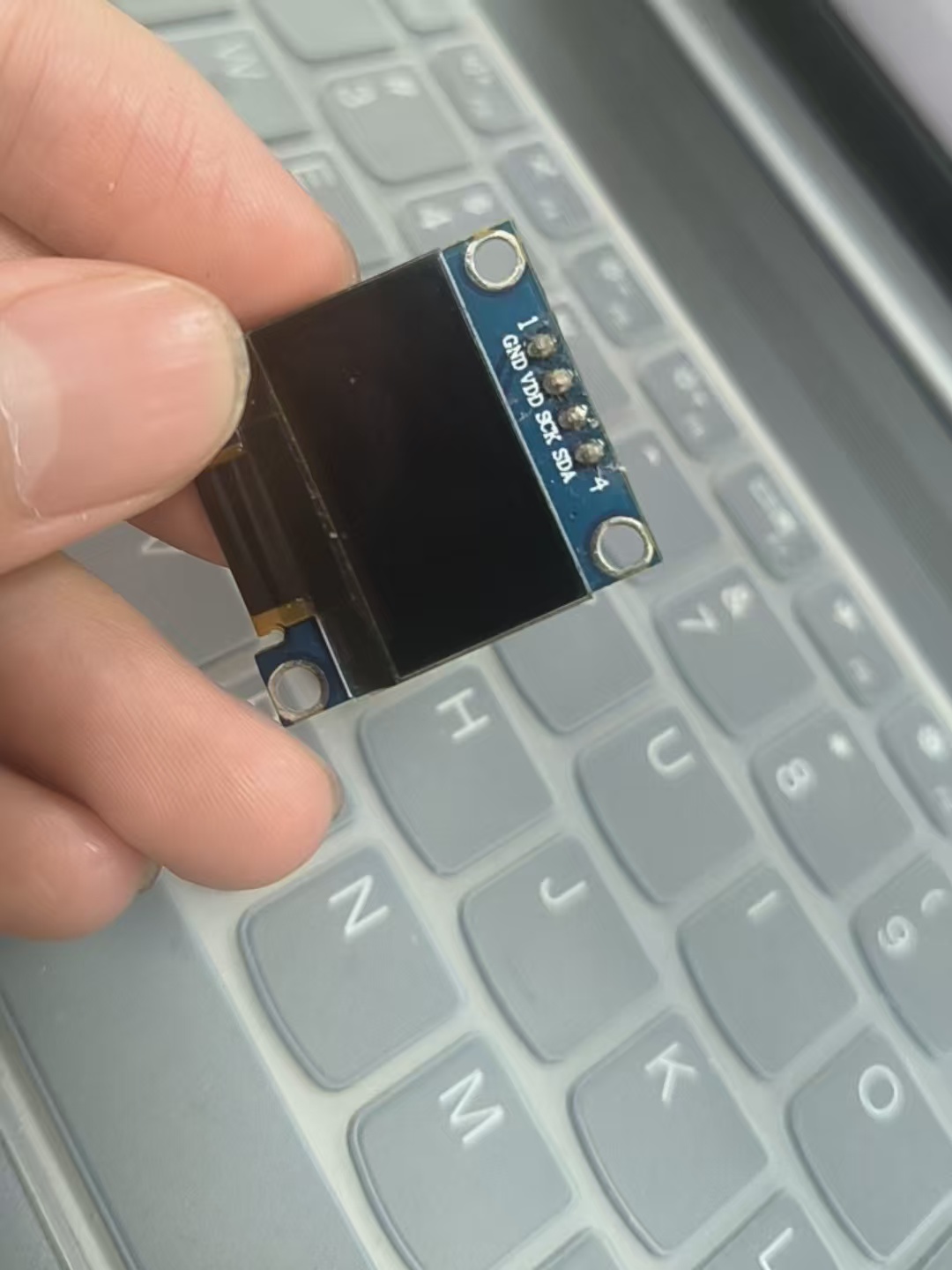

0.96 英寸 OLED 屏，采用 I2C 或 SPI 通信（本实验用 I2C ），分辨率 128×64 ，自发光、对比度高、视角广，可清晰显示温度数值、文字信息（学号、姓名、报警提示等 ），实时呈现系统状态 。

4. LED 灯与蜂鸣器

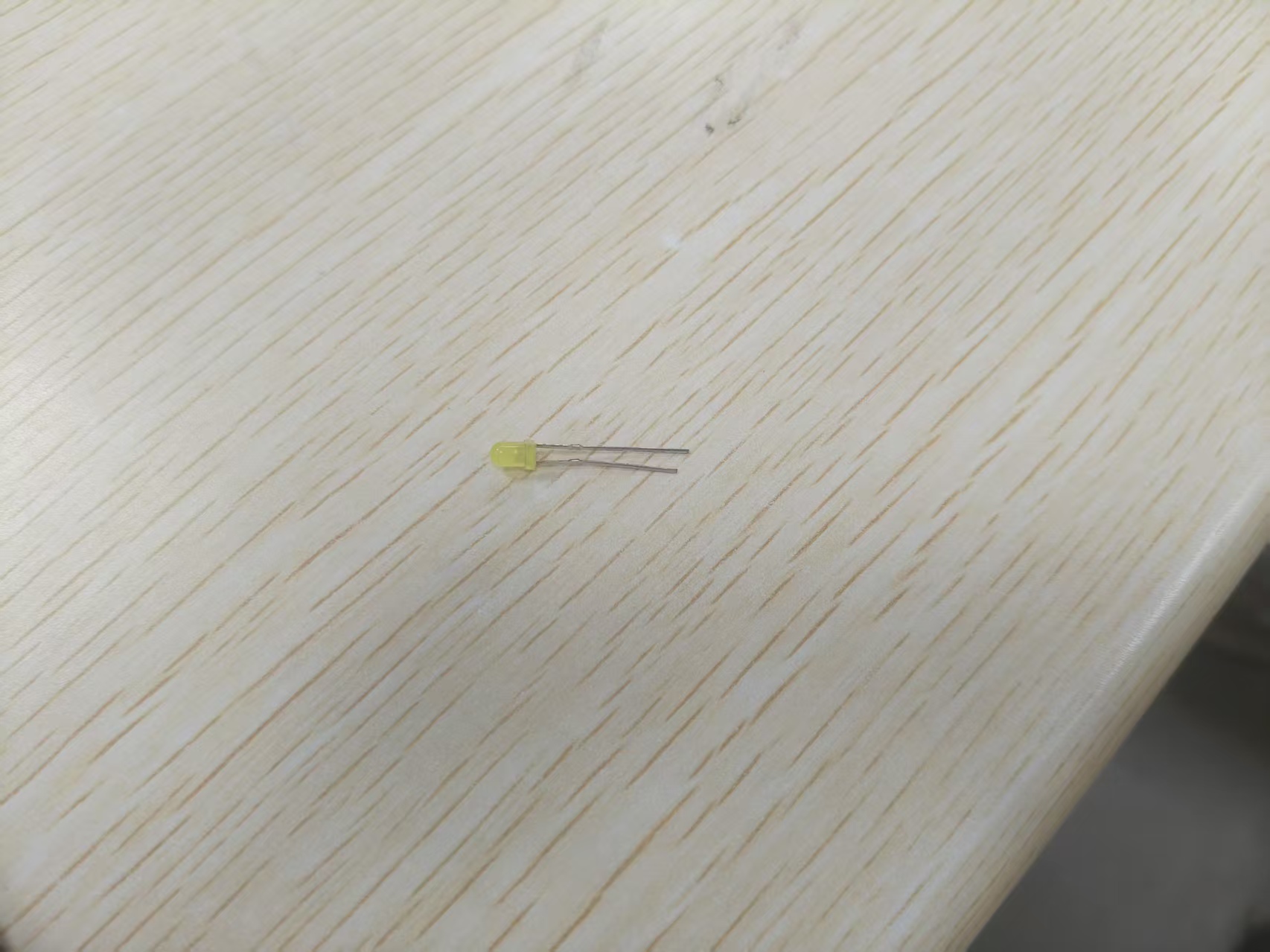

• LED 灯：作报警指示，温度超阈值时点亮，直观提示异常。

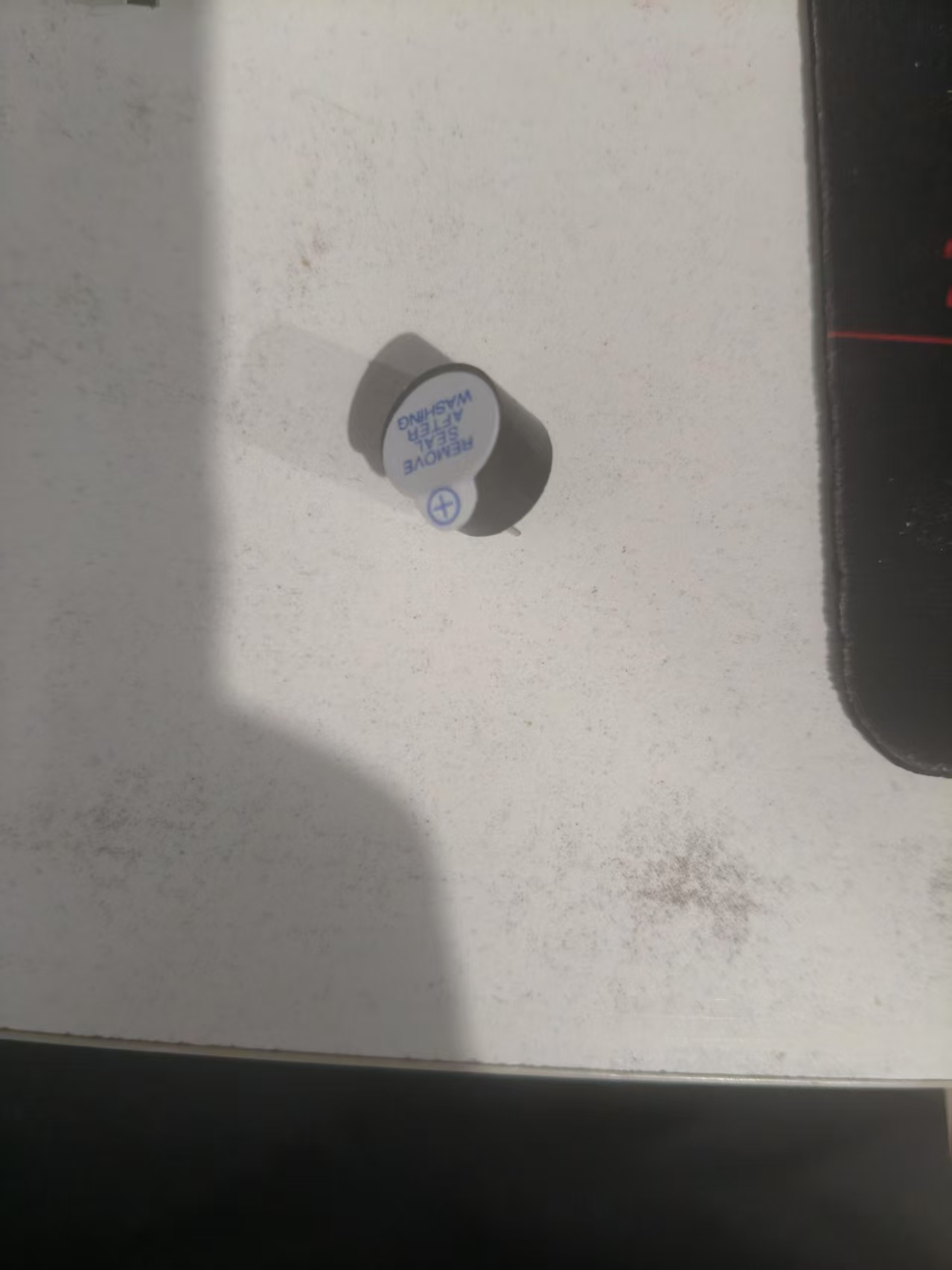

• 蜂鸣器：发声报警，配合 LED 增强警示效果，1kHz 频率鸣叫易引起注意 。
•


5. 辅助硬件

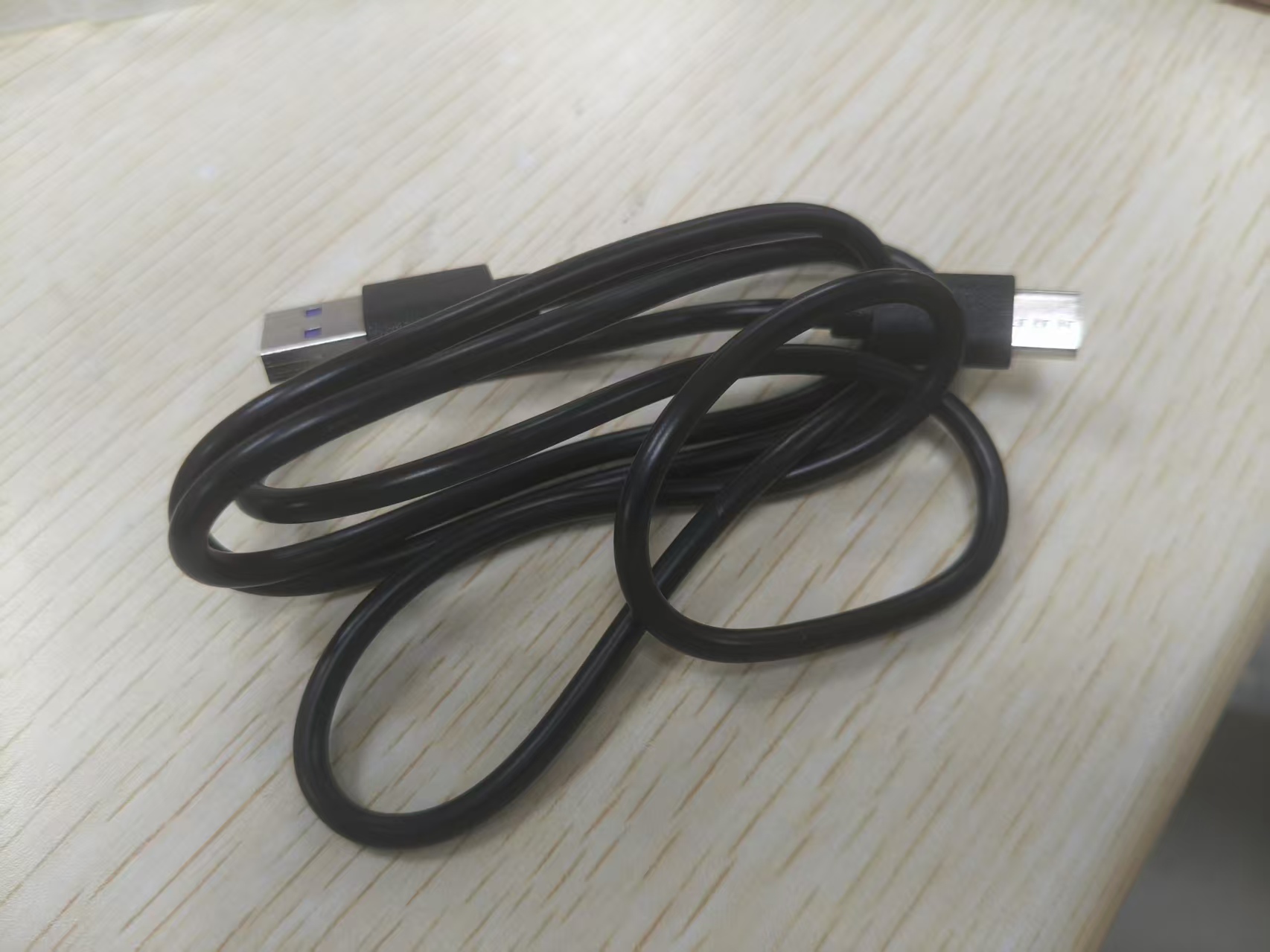

• 数据线：用于 Arduino 与电脑连接，上传程序、查看串口数据。

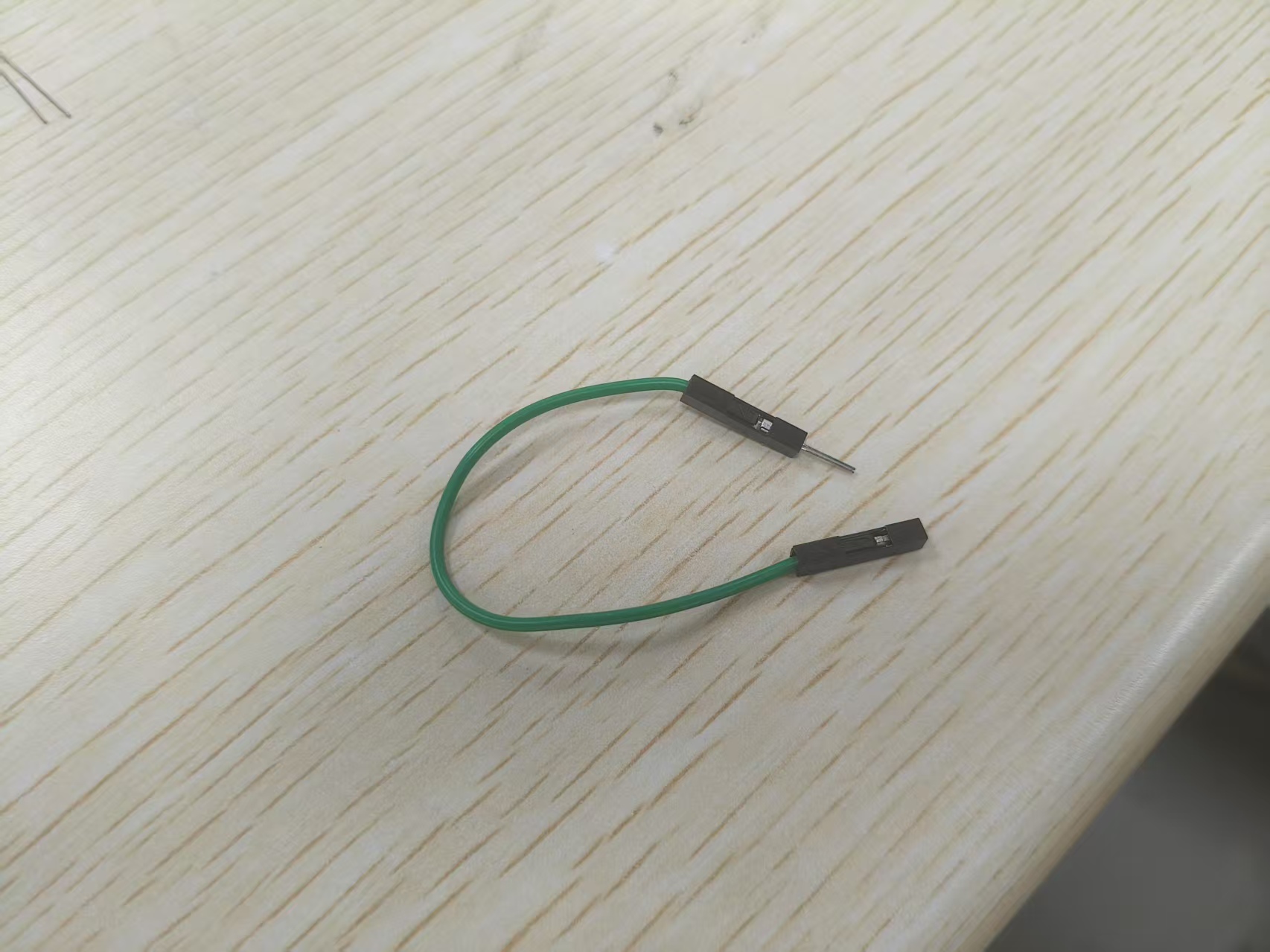

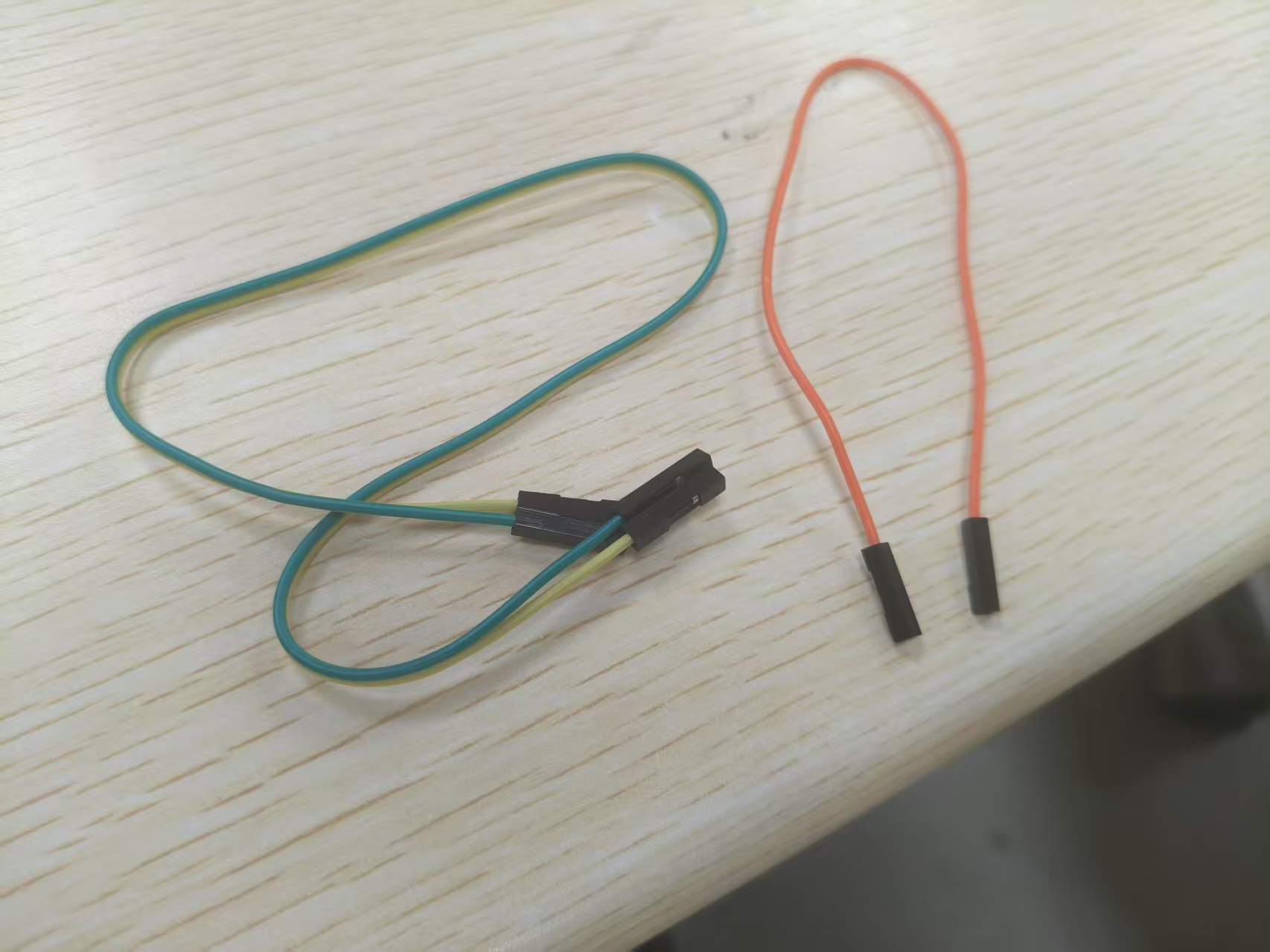

• 彩排线：实现硬件间电路连接，如传感器、显示屏、LED、蜂鸣器与 Arduino 的引脚接线 。 注意要用面包板时，是两种彩排线。

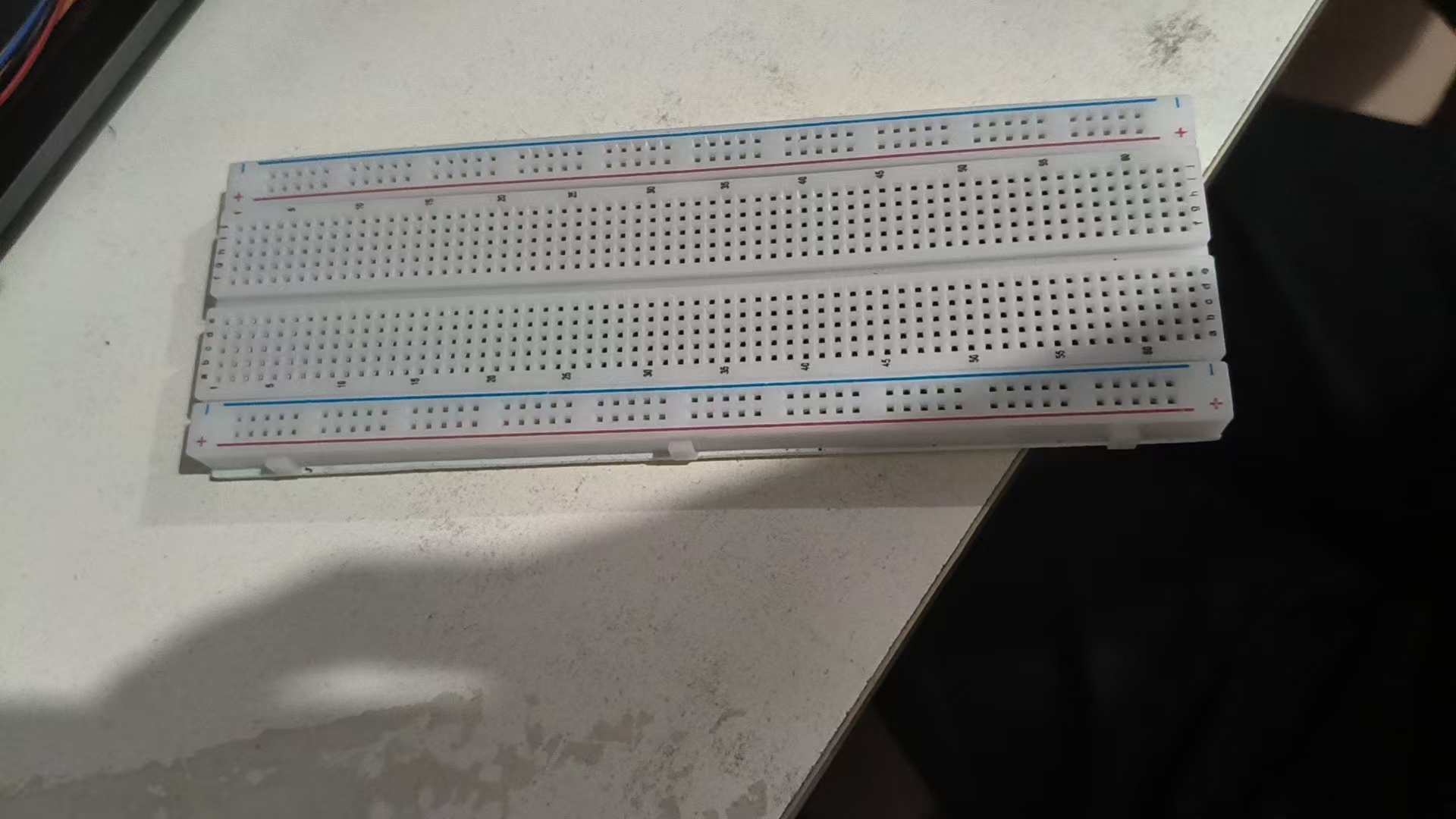

• 面包板：实现硬件间电路连接。




三、硬件连接（Fritzing 图示）

1. 连接原理

• DS18B20：VDD 接 Arduino 3.3V，GND 接 GND，DQ 接 Arduino D2（单总线数据脚）。
• 0.96OLED 显示屏：SCL 接 Arduino A5，SDA 接 A4，VCC 接 3.3V，GND 接 GND（I2C 通信）。
• LED 灯：正极接 Arduino D3，负极串电阻后接 GND（电阻建议 220Ω）。
• 蜂鸣器：正极接 Arduino D4，负极接 GND（有源蜂鸣器可直接驱动）。

2. Fritzing 连接图

关键引脚： DS18B20 接 D2、OLED 接 A4/A5、LED 接 D3、蜂鸣器接 D4

四、完整代码实现

#include <Wire.h>
#include <Adafruit_GFX.h>
#include <Adafruit_SSD1306.h>
#include <OneWire.h>
#include <DallasTemperature.h>

// OLED 显示屏设置
#define SCREEN_WIDTH 128
#define SCREEN_HEIGHT 64
#define OLED_RESET -1
Adafruit_SSD1306 display(SCREEN_WIDTH, SCREEN_HEIGHT, &Wire, OLED_RESET);

// 温度传感器设置
#define ONE_WIRE_BUS 2
OneWire oneWire(ONE_WIRE_BUS);
DallasTemperature sensors(&oneWire);

// 报警设置
#define LED_PIN 3
#define BUZZER_PIN 4
#define ALARM_TEMP 30.0  // 报警阈值

// 个人信息
const String studentID = "ID:2406034339";
const String studentName = "Zhao Pei Chong";

void setup() {
  Serial.begin(9600);

  // 初始化 OLED
  if(!display.begin(SSD1306_SWITCHCAPVCC, 0x3C)) {
    Serial.println(F("SSD1306 allocation failed"));
    for(;;); // 初始化失败则卡住
  }

  // 初始化温度传感器、报警引脚
  sensors.begin();
  pinMode(LED_PIN, OUTPUT);
  pinMode(BUZZER_PIN, OUTPUT);
  digitalWrite(LED_PIN, LOW);
  digitalWrite(BUZZER_PIN, LOW);

  // 显示开机动画
  showStartupAnimation();

  // 初始显示
  display.clearDisplay();
  displayInfo(0.0);
}

void loop() {
  // 获取温度
  sensors.requestTemperatures();
  float tempC = sensors.getTempCByIndex(0);

  // 温度有效则更新显示、判断报警
  if(tempC != DEVICE_DISCONNECTED_C) {
    Serial.print("Temperature: ");
    Serial.print(tempC);
    Serial.println("°C");

    displayInfo(tempC);

    // 超限报警逻辑
    if(tempC > ALARM_TEMP) {
      triggerAlarm(true);
    } else {
      triggerAlarm(false);
    }
  } else {
    // 温度传感器异常
    Serial.println("Error: Could not read temperature data");
    displayError();
  }

  delay(2000); // 2秒更新一次
}

// 开机动画：文字滚动 + 闪烁
void showStartupAnimation() {
  display.clearDisplay();
  display.setTextSize(2);
  display.setTextColor(SSD1306_WHITE);

  // 文字从下往上滚动
  for(int i=SCREEN_HEIGHT; i>=-30; i--) {
    display.clearDisplay();
    display.setCursor(10, i);
    display.println("WELCOME");
    display.setCursor(10, i+30);
    display.println("TEMPERATURE");
    display.setCursor(10, i+60);
    display.println("MONITOR");
    display.display();
    delay(20);
  }

  // 闪烁效果
  for(int i=0; i<3; i++) {
    display.invertDisplay(true);
    delay(200);
    display.invertDisplay(false);
    delay(200);
  }
}

// 显示温度、学号、姓名
void displayInfo(float temp) {
  display.clearDisplay();

  // 显示温度
  display.setTextSize(2);
  display.setCursor(0, 0);
  display.print(temp);
  display.print(" ");
  display.setTextSize(1);
  display.cp437(true);
  display.write(167); // 度符号
  display.setTextSize(2);
  display.print("C");

  // 显示学号
  display.setTextSize(1);
  display.setCursor(0, 20);
  display.print(studentID);

  // 显示姓名
  display.setCursor(0, 35);
  display.print(studentName);

  // 超限警告
  if(temp > ALARM_TEMP) {
    display.setTextSize(1);
    display.setCursor(0, 50);
    display.print("TOO HOT! ALARM!");
  }

  display.display();
}

// 显示传感器异常
void displayError() {
  display.clearDisplay();
  display.setTextSize(1);
  display.setCursor(0, 0);
  display.println("Error:");
  display.println("Cannot read");
  display.println("temperature");
  display.println("sensor!");
  display.display();
}

// 触发/关闭报警（LED + 蜂鸣器）
void triggerAlarm(bool activate) {
  if(activate) {
    digitalWrite(LED_PIN, HIGH);
    tone(BUZZER_PIN, 1000); // 1kHz 蜂鸣
  } else {
    digitalWrite(LED_PIN, LOW);
    noTone(BUZZER_PIN);
  }
}

五、功能演示（GIF 动图说明）

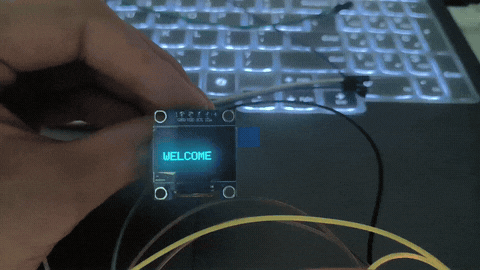

1. 开机动画：OLED 屏自下而上依次滚动显示 WELCOME TEMPERATURE MONITOR，随后屏幕闪烁 3 次。

2. 正常显示：温度（如 25℃）、学号、姓名稳定显示；温度＜30℃ 时，LED 灭、蜂鸣器静音。

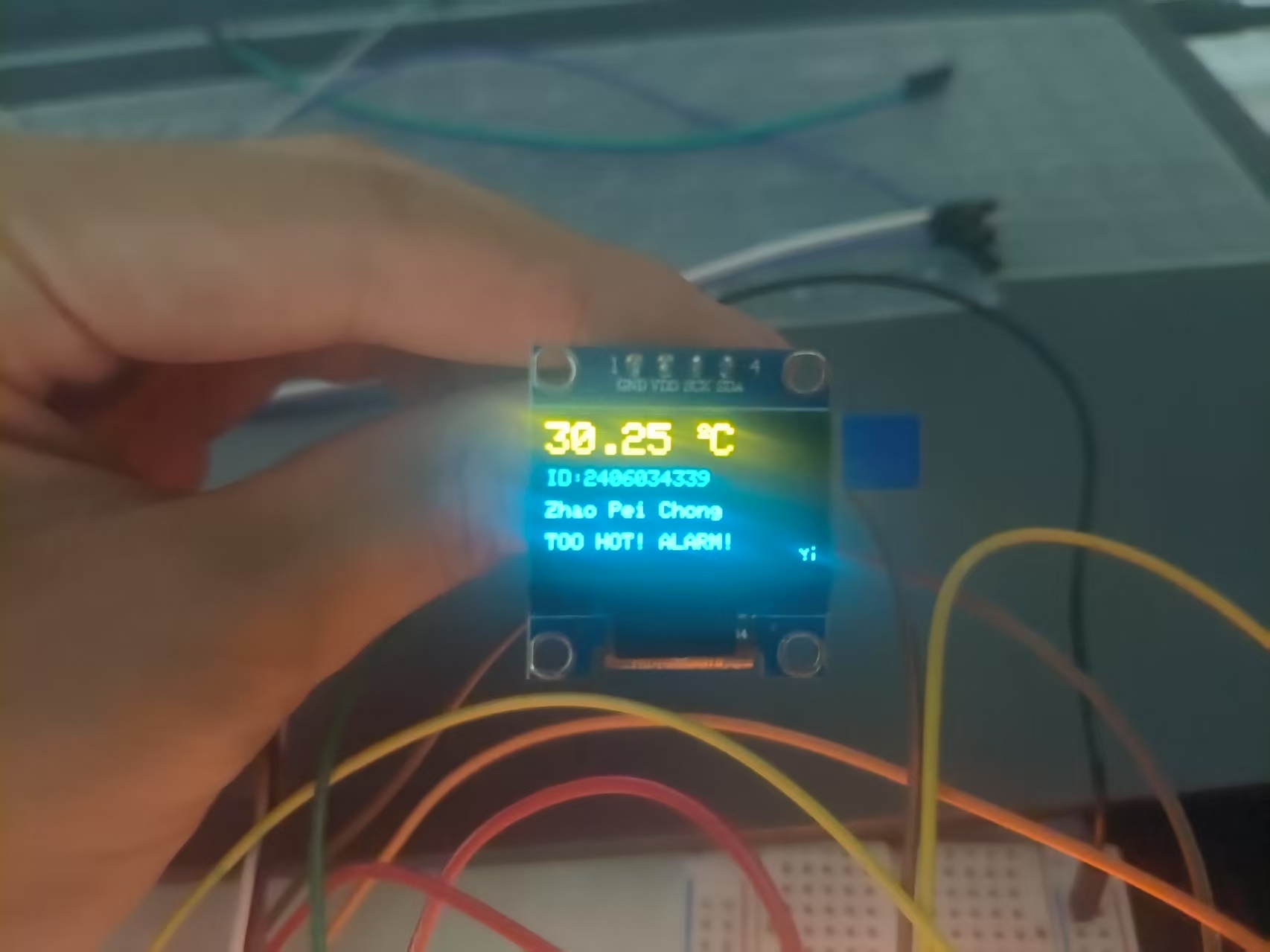

3. 超限报警：当温度≥30℃（可通过加热 DS18B20 模拟），OLED 显示 TOO HOT! ALARM!，LED 亮、蜂鸣器持续发声。

4. 异常处理：若传感器未连接，OLED 显示错误信息 Cannot read temperature sensor!。
