硬件知识--单片机高精度电流测量电路

在嵌入式（单片机）开发过程中，会有测量电流的需求。涉及到的有：

• uA 级别的
• mA 级别的
• A 级别的

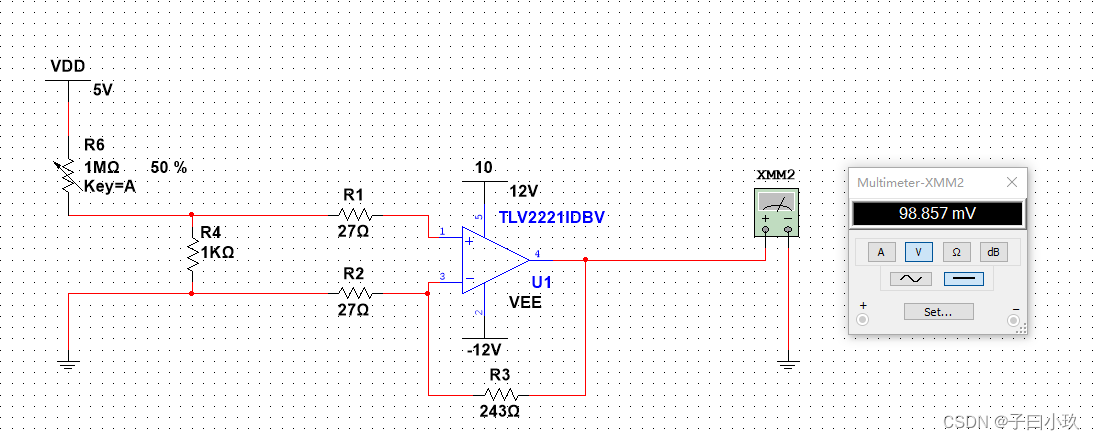

以上的需求电路都可以有一个基本的电路（如下）：同相放大电路

• VDD–R6–GND：代表待测电路，R6为负载，目的是为了让回路中形成一个我们想要的待测电流。
• U1是这个同相放大电路的放大器
• R4是测量电阻（1KΩ意味着它是用于检测小电流的uA级别的）
• 放大倍数为10倍：(R3+R2)/R1

如果这是一个理想电路的话，待测电路中的电流为100uA(500KΩ)那在测量电阻上的电压就是100uA*1KΩ = 10mV，经过放大器10倍放大之后就是100mV。经过单片机的ADC采样就可以推算出电流值了。



测量范围

 上面那个电路的测量范围可以这么计算，前提设置为ADC参考电压为Vref = 0.6V，即放大器的输出端的最大输出电压就是VAout = 0.6V，因为放大器的放大倍数为10倍所以放大器输入电压就是VAin = 0.06V。
 电流加载在电阻上面会有电压，通过这个基本原理就可以计算出该电路的最大测量电流为：Icmax = VAin/Rc = 0.06V/1000Ω = 0.00006A = 60uA。

进一步

 进一步来说，在这个电路的基础上通过更改R4的阻值就可以测量一个很大范围的电流值了，在实际应用过程中通过设置多路的测量电路，每一路设置不同的测量电阻，然后通过单片机控制各路的切换来达到精确的电流测量。比如可以设置：

测量电阻可选：

• 1000Ω—用于测量最大电流为60uA的电流
• 120Ω—用于测量最大电流为500uA的电流
• 15Ω—用于测量最大电流为4mA的电流
• 2.3Ω—用于测量最大电流为26mA的电流
• 0.23Ω—用于测量最大电流为260mA的电流
• 0.02Ω—用于测量最大电流为3A的电流

 通过使用比较器（单片机内部比较器或外部比较器）可以及时的转换相应的通道（比较输入检测电压与单片机内部ADC参考电压的高低，因为输入检测电压如果高于单片机内部参考电压时有可能会出现ADC数值不是最大值而是一个随机值的情况）。
