Minimum Snap Grid Size is 10mil

最新推荐文章于 2024-09-29 15:07:27 发布
最新推荐文章于 2024-09-29 15:07:27 发布
阅读量2.3k 收藏 1
点赞数
分类专栏： Altium Designer 文章标签： Altium Designer
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/wxh0000mm/article/details/78790166
版权

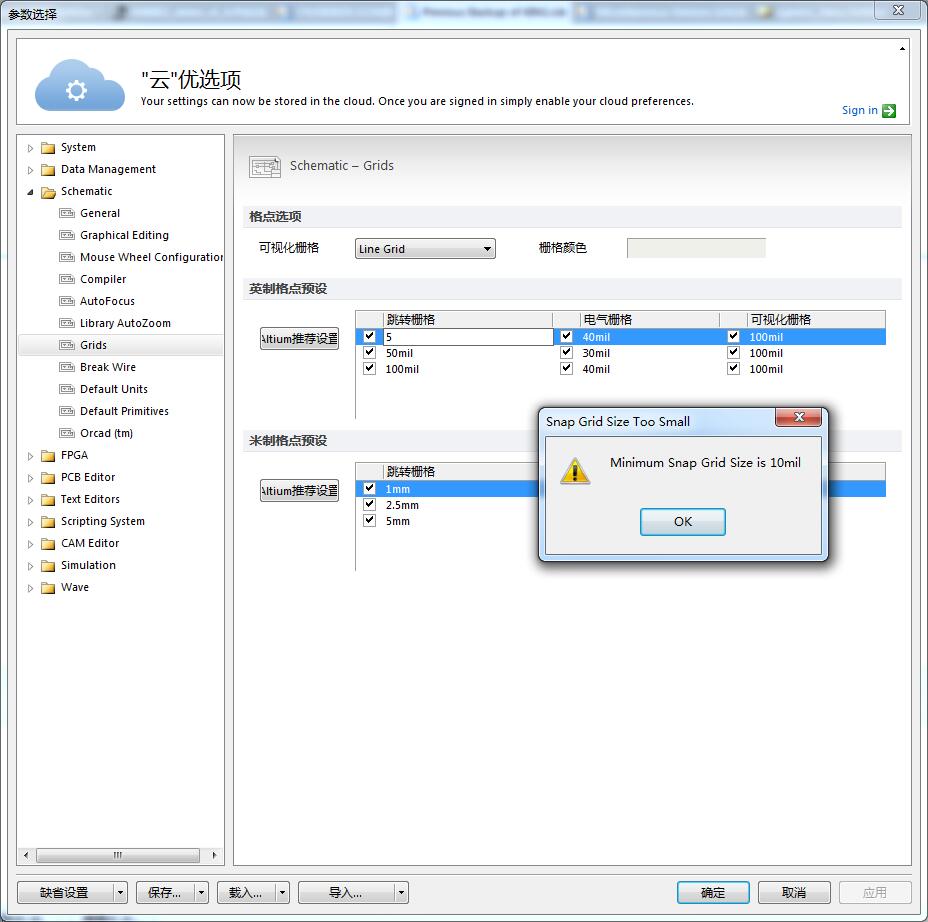

Altium Designer中栅格默认是10MIL，修改会报错。如下图。



这时，在实际画原理图的时候只需要按下G，Altium Designer左下角会自动切换栅格的步进大小。
