射频识别技术漫谈(25)——Felica简介

【转自】http://blog.sina.com.cn/s/blog_9ed067ad01016llo.html

Felica是SONY公司开发的射频识别技术，该技术使用的载波频率与ISO14443A和ISO14443B一样，都是13.56MHz，所以有人把它称为ISO14443C,但SONY并没有正式接受这样的称谓。
    Felica技术并不是一个完全公开的协议，尤其是该技术涉及安全认证和加密的部分，SONY的保密做的很好。本文介绍的也仅是其公开的部分信息。
    Felica技术的通讯协议包括三层：物理层描述数据传输的物理和电气特性; 数据链路层描述数据传输和错误检测的格式;应用层描述命令的功能和规范.

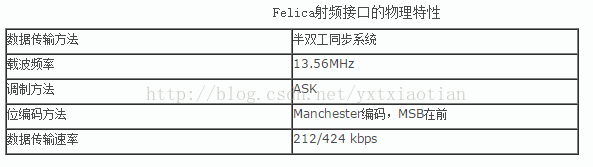

    Felica射频传输的物理特性如下表所示

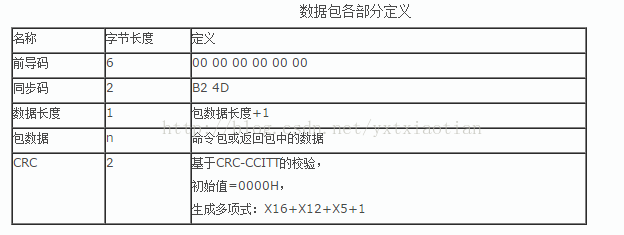

 Felica卡片和读写器之间的数据传输使用数据包。数据包的格式如下：

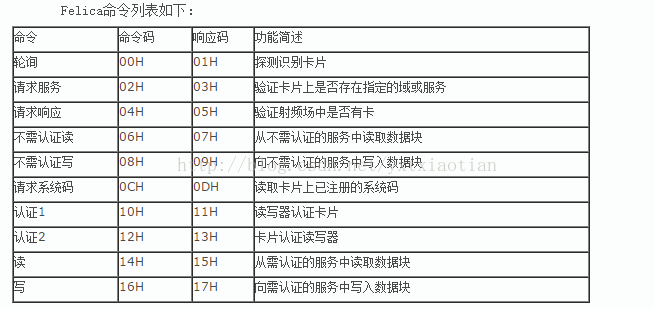

Felica技术应用层的命令包由命令码和命令数据两部分组成，包括1字节的命令码和N字节的命令数据。命令码标识命令的类型，命令数据为本条命令执行所需的数据。读卡器命令发出后卡片回复一个响应包，响应包由1字节响应码和N字节响应数据两部分组成。响应码标识响应的类型，响应数据为本条命令执行后卡片返回的数据。

Felica有两个重要的参数：出厂识别码(IDm)和出厂参数(PMm)。IDm和PMm可以使用轮询命令获得，IDm和PMm在出厂时固化在卡片中，卡片出厂后不能修改。
    Felica使用出厂识别码(IDm)在通讯中识别一张卡片。Idm包含制造商代码和卡片识别码两部分。
    出厂参数(PMm)包括2字节的芯片类型(用来识别产品)和6字节的最大响应时间参数(用来确定每一条命令的超时时间)。
    Felica采用基于时隙的方法实现卡片的防冲突机制。为了识别一张卡片，读写器必须使用轮询命令轮询未知数量的卡片。卡片收到轮询命令后，以随机的方式选择一个时隙，并在读写器呼叫该时隙时予以应答，从而实现防冲突。
    当读写器正确接收一个卡片对于轮询命令的应答，读写器可以获得卡片的Idm，在之后的通讯中，读写器通过在命令包中包含Idm，就可以从射频场的多张卡片中唯一的指定一张进行通讯。卡片收到命令后将把自己的Idm与命令包中的Idm比对，如果不同卡片不会对命令做出反应。这种机制实现了射频场中的卡片选择。
