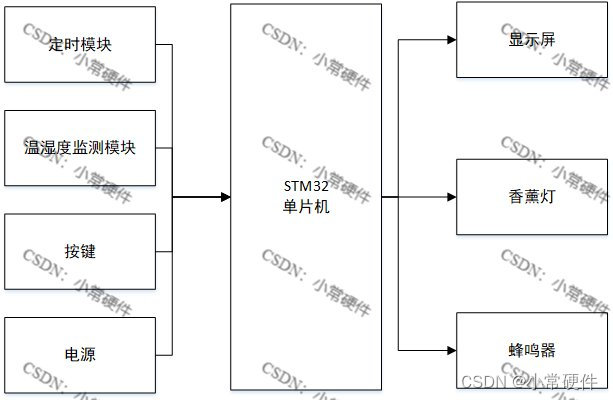

一.系统概述

智能香薰灯系统设计，具体功能和实现包括：
1. 核心控制器：使用STM32单片机作为系统的核心控制器，负责整体逻辑的执行和各模块协调。
2. 灯控制功能：设计了按键控制灯的启动和关闭功能，用户可以通过按键操作改变灯的状态。
3. 定时模块：实现了定时功能，允许用户设定特定的时间，在显示屏上显示当前时间。
4. 香薰灯控制：提供了按键设定香薰灯的工作时长，当到达定时时间，控制蜂鸣器响并熄灭灯光。
5. 温湿度采集与显示：通过温湿度传感器实时采集环境的温度和湿度，并在显示屏上进行显示。
通过这些设计，系统实现了灯光控制、定时功能、香薰灯的智能化操作以及环境参数的监测与显示，提升了用户的生活舒适度和操作便利性。

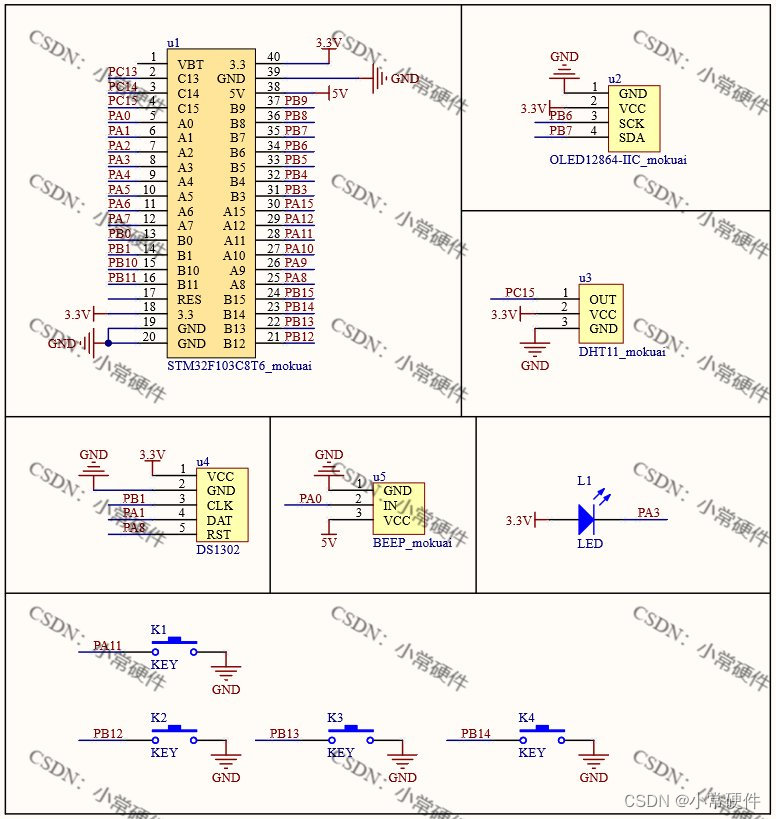

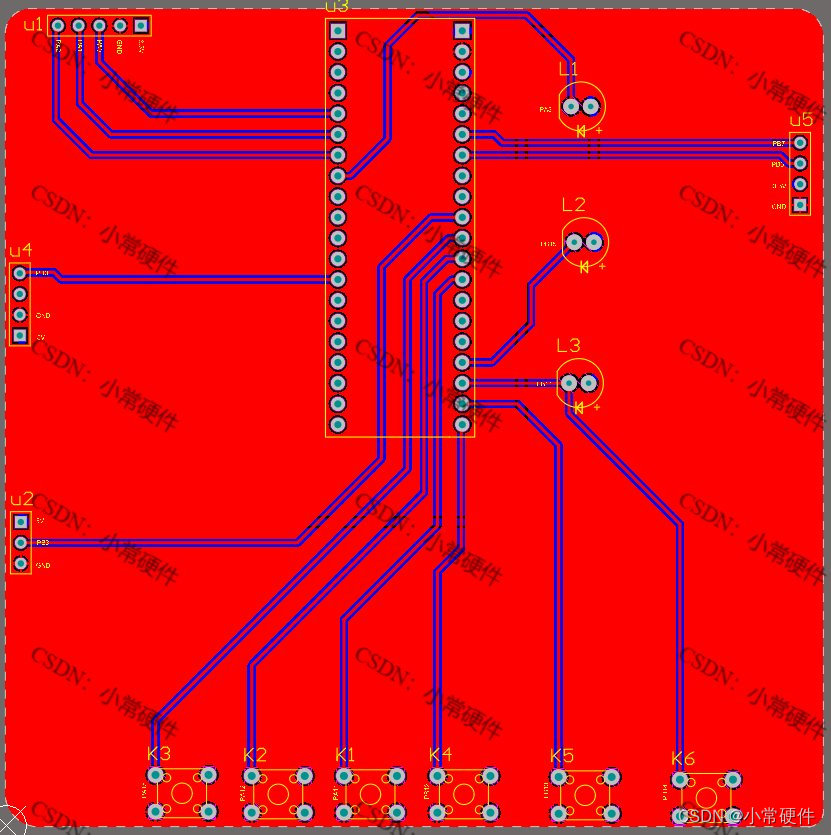

二.电路设计

电路图采用Altium Designer进行设计：
1. 通过STM32F103C8T6单片机作为系统主控，最小系统电路是整个电路的核心；
2. 通过DS1302实现时钟定时，并通过SDA、SCK、DAT三个引脚与单片机进行连接；
3. 通过DHT11进行温湿度检测，并通过one-wire总线与单片机的GPIO脚进行连接；
4. 使用独立按键进行定时时间设定，按键的一端接地，一端接单片机的GPIO口；
5.通过0.96寸的OLED12864进行数据显示，采用IIC总线的形式与单片机进行通信；
6. 使用蜂鸣器进行报警，蜂鸣器采用的有源蜂鸣器，使用NPN三极管进行蜂鸣器进行驱动。

三.程序设计

#include "sys.h"
#include "delay.h"
#include "adc2.h"
#include "math.h"
#include "key.h"
#include "OLED_I2C.h"
#include "Control_Report_To_Police.h"
/************************************************
版权：小常硬件
公众号：微信搜索“小常硬件“在公众号免费下载相关资料
************************************************/

int main(void)
 {

	NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);//设置中断优先级分组为组2：2位抢占优先级，2位响应优先级
	delay_init();	    	 //延时函数初始化

	KEY_Init();
  KEY1_Init();

//	DHT11_Init();

	Beep_init();
	DS1302_GPIO_Init_Write_Time();

	Led0_init();
//	TIM4_Init(2005,719);      //定时器   72M/(719+1)=100KHz    1个计数周期是0.01ms
	OLED_Init();            //OLED初始化
	OLED_CLS();             //OLED清屏
	OLED_ShowCN(32,2,0);			//小常硬件
	OLED_ShowCN(32+16,2,1);
	OLED_ShowCN(32+32,2,2);
	OLED_ShowCN(32+32+16,2,3);
	delay_ms(100);
	OLED_CLS();

	 /*******显示汉字**********/
	OLED_ShowCN(0,0,10);
	OLED_ShowCN(0+16,0,11);
	OLED_ShowCN(0,2,12);
	OLED_ShowCN(0+16,2,13);


  Beep=1;//蜂鸣器初始化   系统上电后先让蜂鸣器停止叫
	Led0_3=1;
  while(1)
	{
    OLED_Display_Cotrol(); //显示控制函数
	}
}
