车载系统OTA更新实现方案深度解析

一、车载OTA核心架构

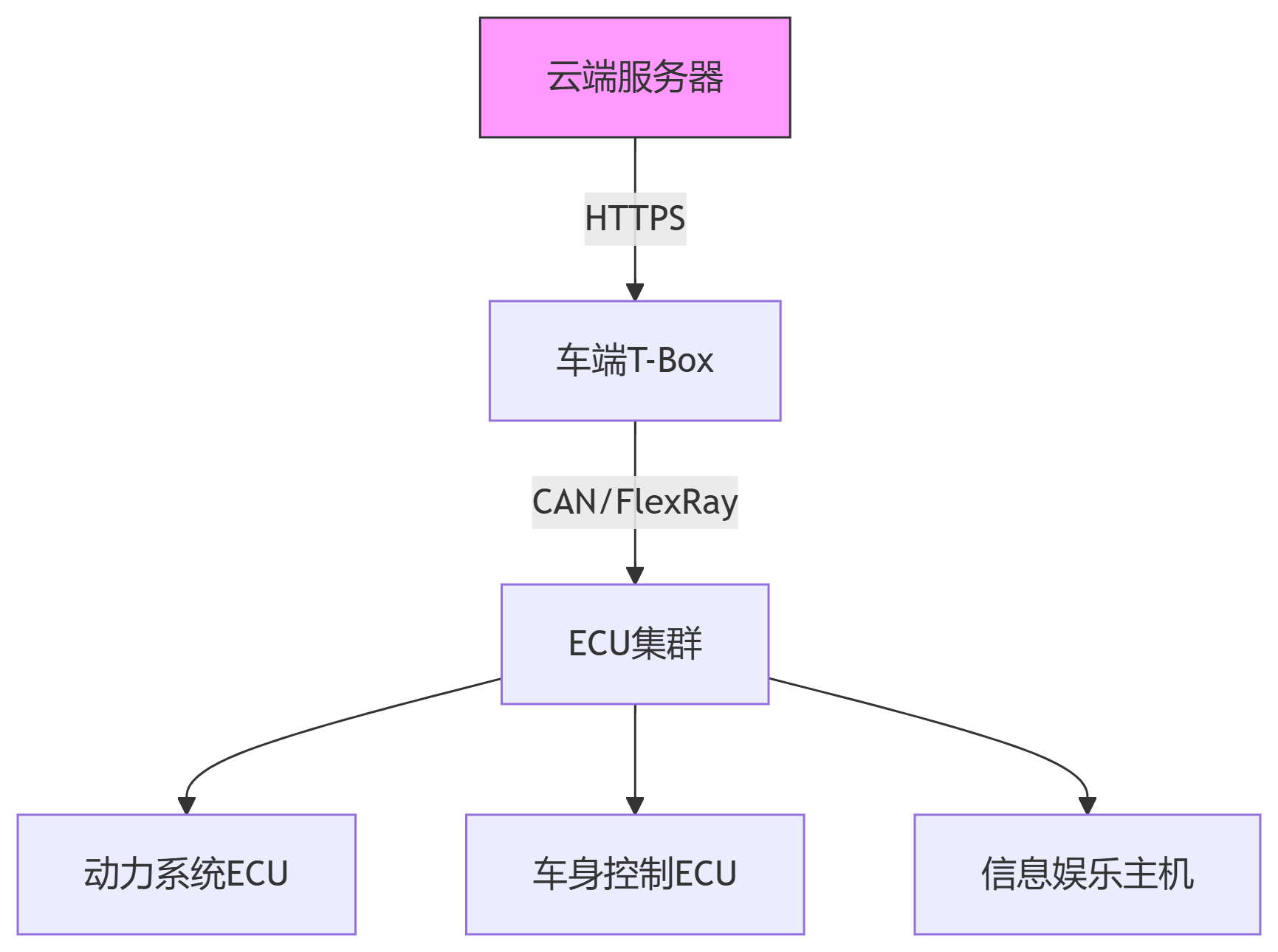

1. 分层式系统设计

2. 关键组件说明

• 云端服务：

  • 版本管理服务器

  • 差分包生成引擎

  • 设备管理平台

• 车端系统：

  • T-Box：通信网关（4G/5G/V2X）

  • OTA客户端：更新调度器

  • 安全模块：HSM（硬件安全模块）

• 车载网络：

  • CAN FD用于ECU更新

  • 以太网用于大包传输（≥100MB）

二、技术实现全流程

1. 更新准备阶段

# 差分更新包生成示例
def create_delta_package(old_bin, new_bin):
    import bsdiff4
    delta = bsdiff4.diff(old_bin, new_bin)
    return delta + sha256(new_bin)  # 附加校验信息

关键考量：

• 差分算法选择：

  • bsdiff（适合固件）

  • xdelta3（适合文件系统）

• 版本兼容性矩阵：

  当前版本	可升级版本	必须中间版本
  v1.0	v1.1-v1.5	无
  v1.5	v2.0	v1.8

2. 安全传输方案

双加密机制：

1. 传输层：TLS 1.3 + 双向证书认证

2. 数据层：AES-256-GCM加密 + ECU特有密钥

证书链示例：

根CA证书（离线保存）
  │
  └── 车企二级CA
       │
       ├── T-Box设备证书
       └── 固件签名证书

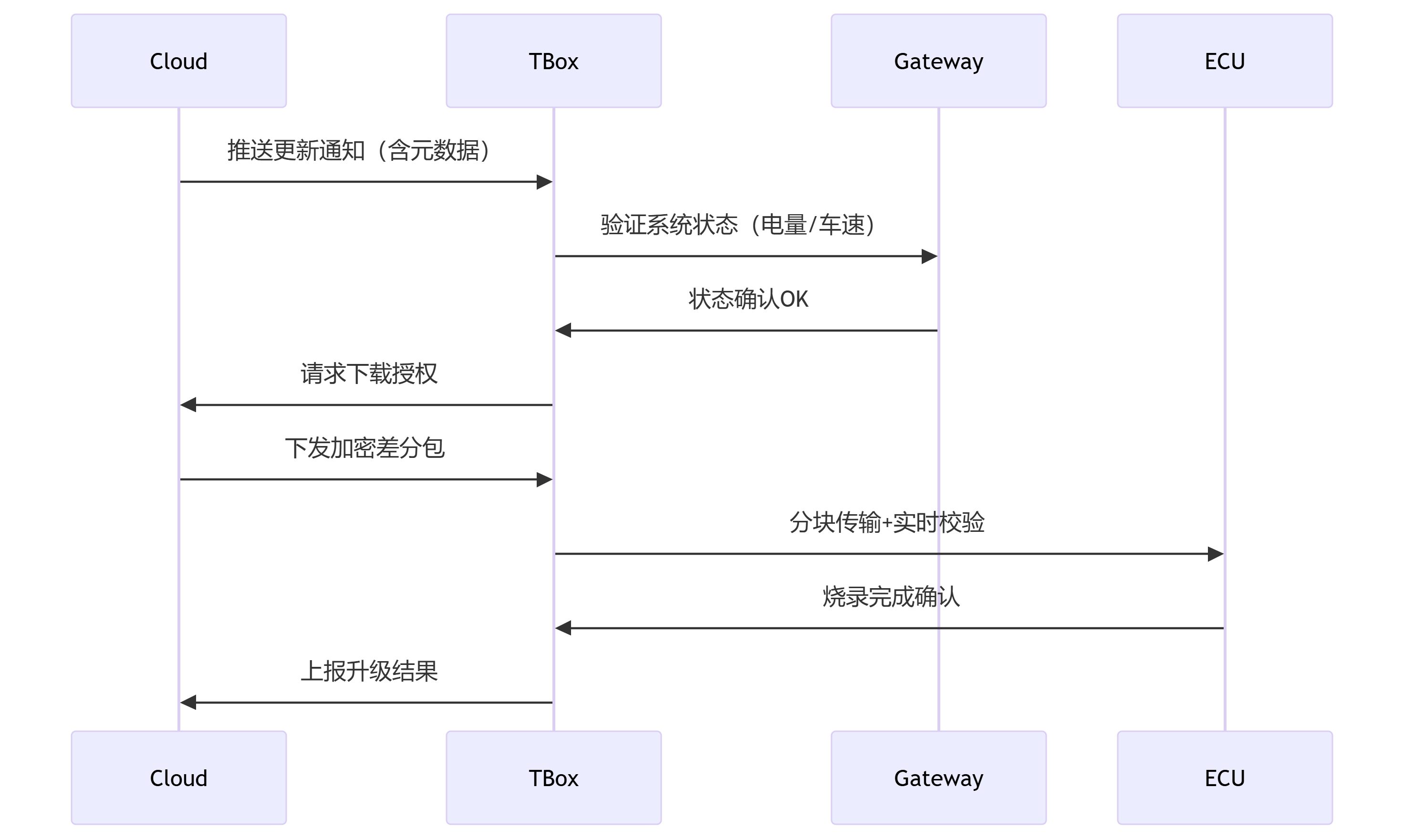

3. 车端更新流程

4. 失败恢复机制

三级回滚策略：

1. 应用层回滚：保留双Bank系统（A/B分区）

2. Bootloader恢复：安全启动加载备份镜像

3. 车间模式：通过诊断接口强制恢复

三、关键技术挑战与解决方案

1. 大文件更新优化

技术方案	实现方式	适用场景
断点续传	记录已下载块CRC	网络不稳定的4G环境
P2P分发	车群间共享更新包	停车场集中升级
预加载	利用WiFi热点提前下载	经销商服务场景

2. 多ECU协同更新

原子化事务处理：

// 伪代码示例
void update_ecus(ecu_list) {
    begin_transaction();
    foreach(ecu in ecu_list) {
        if(!flash_ecu(ecu)) {
            rollback_all();  // 全部回退
            return false;
        }
    }
    commit_all();  // 统一激活新版本
}

3. 安全防护设计

攻击面防护：

• 中间人攻击：双向证书认证+证书吊销列表(CRL)

• 重放攻击：每次请求带时间戳+Nonce

• 恶意固件：HSM验证签名（ECDSA P-256）

四、行业实践案例

1. 特斯拉OTA架构

• 全车ECU更新：超过50个ECU支持OTA

• 差分更新：平均包大小减少70%

• 静默安装：利用车辆休眠时段

2. 传统车企方案

混合架构特点：

• 信息娱乐系统：完整Linux方案（类似手机OTA）

• 关键ECU：采用UDS over CAN安全更新

• 审批流程：需通过TARA（威胁分析与风险评估）

五、问题精要

1. 基础问题

Q：为什么车载OTA比手机OTA更复杂？
A：四个核心差异点：

1. 安全等级：ASIL-D vs 消费级

2. ECU异构性：ARM/x86/PPC多种架构

3. 网络限制：车规级模块带宽成本高

4. 法规要求：UNECE R156/R157认证

2. 进阶问题

Q：如何保证动力ECU更新时不引发危险？
A：五重保障机制：

1. 车速检测：>5kph禁止更新

2. 双电压维持：12V+48V系统持续供电

3. 看门狗机制：500ms无响应自动回滚

4. 硬件写保护：更新时机械锁止油门信号

5. 工厂模式：需物理按键组合激活

3. 系统设计问题

Q：设计支持100万辆车的OTA系统
A：关键设计参数：

带宽需求 = \frac{车辆数 × 平均包大小 × 每日更新率}{时间窗口}

示例计算：

• 100万辆车 × 50MB/车 × 1%更新率 = 500TB/天

• 解决方案：

  • CDN分级分发：边缘节点缓存热区数据

  • 时间错峰：按VIN哈希分配更新时间段

  • 智能限流：动态调整单节点带宽

六、未来发展趋势

1. AI驱动的预测性更新：

   • 基于车辆状态的更新时机预测

   • 故障模式提前修复（如刹车软件补丁）

2. 区块链应用：

   • 分布式固件哈希验证

   • 不可篡改的升级记录

3. 5G-V2X增强：

   • 路侧单元(RSU)辅助分发

   • 车间直接传输(V2V更新)

建议候选人关注：

• AUTOSAR SecOC标准

• ISO/SAE 21434网络安全规范

• 特斯拉/蔚来等车企的最新OTA方案
