汽车行业专业技术知识是涉及多学科、多领域融合，每个技术点都需要花费大量的学习和实践积累，我写的专业文章会把涉及到的领域尽量体现完整，希望对大家有帮助，如有错误还望指正。

本文对目前智能网联汽车领域比较热门的话题“OTA”来进行分享，抛转引玉吧。

1、整车OTA是什么

OTA是over the air technology 的缩写，指空中升级技术，在手机等智能终端设备上，已经运用得非常常见，司空见惯，没事我们就会升级手机系统。顾名思义，整车OTA就是对整车的软件实施空中升级，整车上的软件组成包括了各个控制器，当今的智能汽车控制器少说也有50-60个，多的车上百个，要这么多控制器实现手机一样的空中升级，还是有一定难度的。

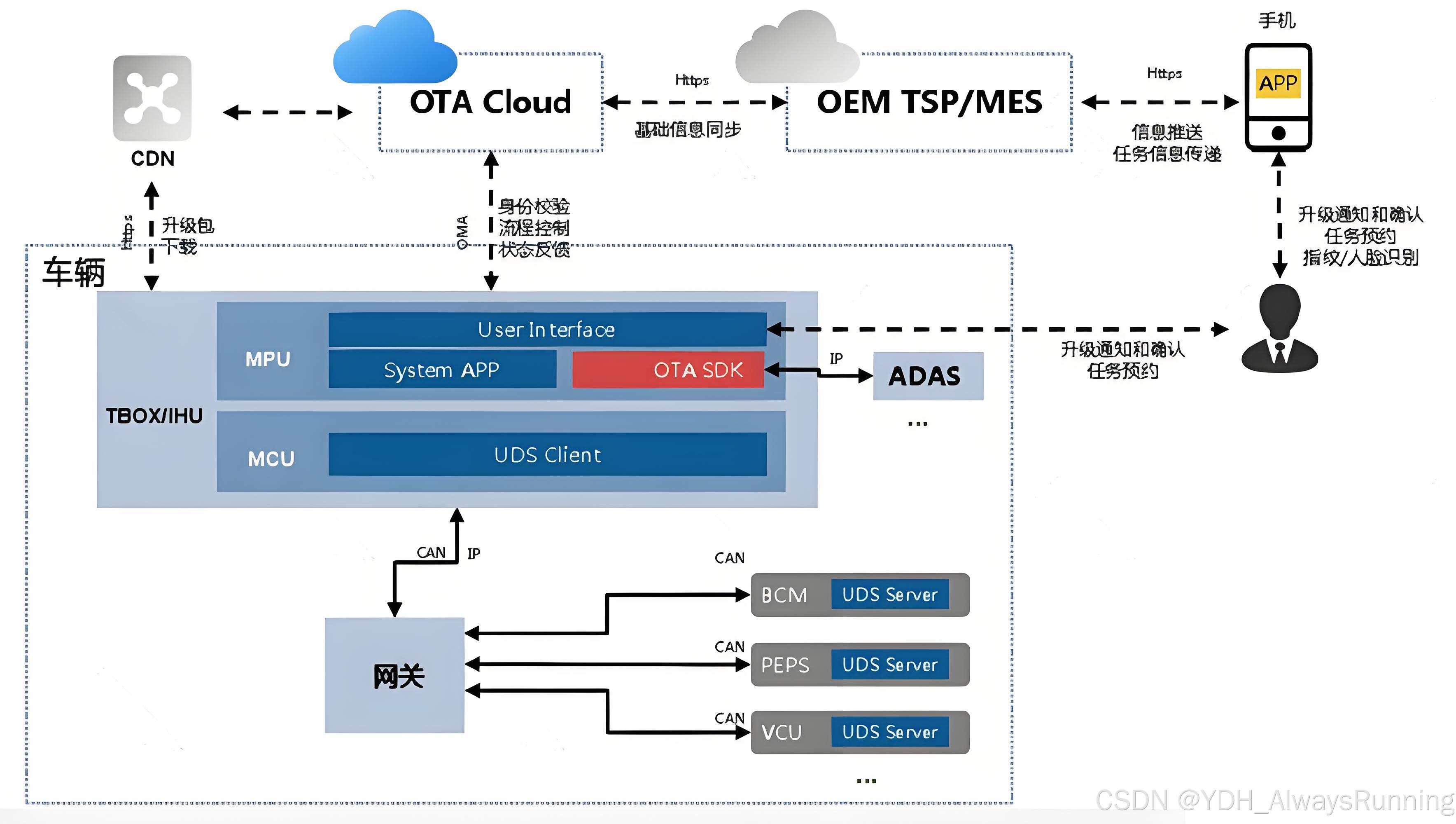

一套整车OTA系统，大致上由这几部分组成，一套云平台系统，用于发布升级软件包，管理升级车辆、升级策略、软件包，推送升级任务；一套车端软件组件负责接收云端的升级包，负责给各个控制器方发软件包，另外负责。用户的升级过程的交互和信息反馈。

2、整车OTA开发需要具备哪些基础知识

整车OTA开发涉及汽车电子、软件工程、网络安全、通信技术等多个领域的交叉知识。以下是开发整车OTA系统所需的基础知识框架，涵盖技术、工程和行业规范等方面：

2.1、计算机与软件工程基础

编程语言
- C/C++：车端嵌入式系统（ECU）开发的主流语言。
- Python/Java：云端服务、自动化测试脚本开发常用语言。
- Shell脚本：用于构建自动化工具链和部署流程。
操作系统
- 嵌入式RTOS（如FreeRTOS、QNX）：理解实时操作系统调度机制。
- Linux：车机系统（如Android Automotive、AGL）和云端服务的基础。
- Hypervisor技术：支持多操作系统在单一硬件上运行（如车载域控制器）。
软件工程
- 版本控制（Git）：管理代码和固件版本。
- 持续集成/持续交付（CI/CD）：自动化构建、测试和部署流程。
- 软件架构设计：模块化、分层架构（如SOA面向服务架构）。

2.2、汽车电子与嵌入式系统

汽车电子基础
- ECU（电子控制单元）：理解动力系统、车身控制、ADAS等域控制器的工作原理。
- 车载总线协议：
  - CAN/CAN FD：车辆内部通信的核心协议。
  - LIN/Ethernet：低复杂度设备通信和高速数据传输。
  - AUTOSAR：掌握Classic和Adaptive AUTOSAR架构。
嵌入式开发
- 固件开发：Bootloader设计、Flash存储管理（如UDS协议刷写）。
- 资源约束优化：内存管理、低功耗设计。
- 硬件抽象层（HAL）：统一不同硬件的接口。

2.3、网络与通信技术

网络协议
- TCP/IP、HTTP/HTTPS：云端与车端通信的基础。
- MQTT/CoAP：轻量级物联网协议，适用于车云通信。
- 5G/V2X：高带宽、低延迟的通信技术。
无线传输优化
- 差分升级（Delta Update）：BSDiff、HDiff等算法减少数据量。
- P2P/CDN分发：提升升级包传输效率。
- 断点续传与流量控制：应对不稳定的网络环境。

2.4、信息安全与密码学

安全技术
- 非对称加密（RSA/ECC）：用于数字签名和密钥交换。
- 哈希算法（SHA-256）：确保数据完整性。
- TLS/SSL协议：保障通信链路安全。
汽车安全标准
- ISO 21434：汽车网络安全工程标准。
- Secure Boot/Secure Update：防止恶意固件刷写。
- HSM（硬件安全模块）：保护密钥和敏感数据。

2.5、汽车功能安全与法规

功能安全（Functional Safety）
- ISO 26262：理解ASIL等级（A到D）及其对OTA流程的影响。
- 失效模式分析（FMEA/FTA）：评估升级过程中潜在风险。
法规与合规性
- UNECE R156：欧盟对汽车软件升级的强制要求。
- GDPR/CCPA：用户数据隐私保护法规。
- 区域化政策：如中国的《汽车数据安全管理规定》。

2.6、用户体验与交互设计

人机交互（HMI）
- 多模态交互：语音、触控、手机App协同设计。
- 升级状态可视化：实时进度提示和异常告警。
用户行为分析
- A/B测试：灰度发布策略优化。
- 数据分析工具：ELK（Elasticsearch, Logstash, Kibana）用于日志分析。

3、整车OTA开发的流程

整车OTA（Over-The-The-Air）开发的流程是一个复杂的系统工程，涉及云端、车端、用户侧以及合规性等多环节协同。以下是整车OTA开发的典型流程框架，覆盖从需求分析到升级落地的全生命周期：

3.1、需求分析与规划

目标定义
- 明确OTA升级范围（FOTA固件升级/SOTA软件升级/混合升级）。
- 确定升级功能（Bug修复、性能优化、新功能推送）。
- 制定用户策略（强制升级/可选升级、静默下载/用户触发）。
合规性评估
- 符合ISO 26262功能安全等级（如动力系统升级需满足ASIL-D）。
- 满足区域法规（如中国GB/T 40429-2021、欧盟UNECE R156、GB44496-2024、GB44495-2024等）。
- 数据隐私保护（用户数据匿名化、日志存储合规性）。
资源评估
- 网络带宽需求（差分升级包大小估算）。
- 车端硬件资源（存储空间、算力、ECU兼容性）。

3.2、系统设计与架构搭建

云端架构设计
- 升级管理平台：支持版本管理、灰度发布、用户权限控制。
- 差分生成服务：集成BSDiff/HDiff算法生成增量包。
- 智能调度系统：基于车辆状态（电量、网络、地理位置）动态调度任务。
车端架构设计
- OTA代理模块：负责下载、验签、安装流程控制。
- 双分区机制：A/B分区设计确保回滚能力。
- 资源隔离：确保关键ECU（如刹车系统）在升级时不失效。
安全机制设计
- 端到端加密（TLS 1.3 + AES-256）。
- 数字签名（ECC/RSA签名验证）。
- 安全启动（Secure Boot）链设计。

3.3、开发与集成

云端开发
- 搭建OTA服务后端（如AWS/Azure/阿里/华为云平台）。
- 实现差分包生成工具链（版本比对→差异提取→压缩加密）。
- 开发用户管理接口（升级状态查询、用户反馈收集）。
车端开发
- 嵌入式代码开发（C语言实现OTA代理逻辑）。
- ECU刷写协议集成（基于UDS协议实现CAN/Ethernet通信）。
- 低功耗模式支持（车辆休眠时完成后台下载）。
安全模块开发
- HSM（硬件安全模块）集成密钥管理。
- 入侵检测系统（IDS）部署（监控异常刷写请求）。

3.4、测试与验证

单元测试
- 差分算法验证（确保生成包与目标版本一致）。
- 加密验签流程测试（模拟中间人攻击场景）。
集成测试
- HIL（硬件在环）测试：模拟车辆网络环境验证ECU协同升级。
- VIL（车辆在环）测试：实车环境验证升级对功能的影响。
- 异常场景测试：断电断网、版本冲突、存储不足等异常处理。
合规性测试
- 功能安全验证（ISO 26262 ASIL等级达标）。
- 网络安全渗透测试（如TARA威胁分析与风险评估）。

3.5、部署与灰度发布

预发布阶段
- 内部车辆验证（工程师车队测试）。
- 生成升级白名单（限制特定VIN码车辆升级）。
灰度发布策略
- 分批次推送（按地域、车型、用户群体逐步开放）。
- A/B测试：对比新旧版本性能指标（如能耗、启动时间）。
用户交互设计
- 升级提示方式（车机弹窗、手机App通知）。
- 安装时间预约（避免影响用户用车）。

3.6、升级执行与监控

升级流程控制

1. 云端下发升级任务 →
2. 车端下载并验签 →
3. 预安装环境检查（电量>30%、P档状态） →
4. 双分区切换安装 →
5. 重启后版本校验 →
6. 上报结果至云端

实时监控系统
- 升级成功率统计（分车型/地区/网络类型）。
- 异常报警（安装超时、验签失败、ECU通信丢失）。
- 用户反馈收集（通过车机或App提交问题）。
回滚机制
- 自动回滚：安装失败时切换至旧分区。
- 手动回滚：用户触发版本降级（需云端审批）。

3.7、运维与迭代

数据分析优化
- 升级日志分析（失败原因归类，如网络问题占比30%）。
- 用户行为分析（夜间升级接受度高于白天）。
持续迭代
- 根据用户反馈修复问题（如安装时间过长）。
- 新增功能推送（如通过OTA解锁自动驾驶能力）。
长期维护
- 支持旧车型升级（兼容5年以上的ECU固件版本）。
- 安全补丁定期推送（应对新发现的漏洞）。

4、基本的工具链及设备工具

5、整车OTA的重点开发内容

5.1、系统架构设计

云端平台开发
- 升级服务管理平台：支持升级包生成、版本管理、灰度发布、用户权限控制。
- 差分升级技术：通过增量更新（Delta Update）减少数据传输量（如BSDiff算法）。
- 智能调度系统：根据车辆状态（电量、网络、地理位置）动态调度升级任务。
车端系统设计
- 多ECU协同升级：协调动力系统、ADAS、信息娱乐等不同域控制器（Domain ECU）的升级流程。
- 双分区冗余设计：采用A/B分区机制，确保升级失败时快速回滚至旧版本。
- 资源隔离管理：确保升级过程中关键功能（如刹车、转向）不受干扰。

5.2、安全与可靠性

端到端安全机制
- 加密与签名：采用非对称加密（如RSA/ECC）和哈希算法（如SHA-256）确保升级包完整性。
- 安全启动（Secure Boot）：验证固件签名，防止未授权代码执行。
- 入侵检测系统（IDS）：实时监控升级过程中的异常行为。
容错与恢复
- 断点续传：网络中断或车辆断电后支持断点续传。
- 回滚策略：升级失败时自动回退至稳定版本。
- 心跳检测与状态上报：实时监控升级进度并反馈至云端。

5.3、升级流程优化

用户交互设计
- 无感升级（Seamless Update）：后台下载升级包，用户确认后快速安装。
- 多语言交互界面：支持语音、触控等多模态交互方式。
- 升级进度可视化：通过车机或手机App展示实时进度。
能效与资源管理
- 低功耗模式升级：在车辆休眠状态下完成部分升级任务。
- 带宽优化：通过P2P分发或CDN加速降低服务器负载。

6、整车OTA开发的行业状况和前景

6.1、行业现状

1. 市场规模与渗透率

全球市场：根据IDC数据，2023年全球支持OTA的智能汽车占比已超过60%，预计到2030年渗透率将达90%以上，市场规模突破200亿美元。
中国市场：2023年中国新能源汽车OTA搭载率超80%，头部新势力车企（如蔚来、小鹏、理想）平均每季度推送1-2次升级，传统车企（如比亚迪、吉利）加速转型。
