1.lwIP网络数据包简介

TCP/IP是一种数据通信机制，因此，协议栈的实现本质上就是对数据包进行处理，为了实现高效的效率，lwIP数据包管理要提供一种高效处理的机制。协议栈各层能对数据包进行灵活的处理，同时减少数据在各层间传递时的时间与空间开销，这是提高协议栈工作效率的关键点。在lwIP中它称之为pbuf。

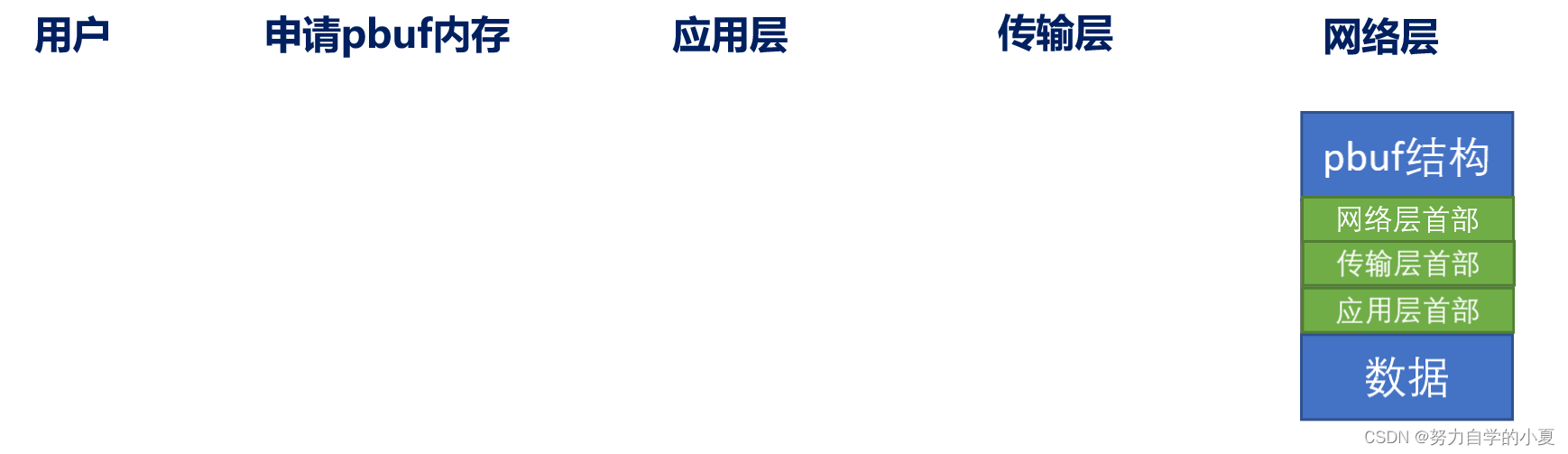

数据传输示意图
用户的数据，经过申请pbuf，拷贝到pbuf结构的内存堆中，在应用层，数据的前面加上应用层首部，在传输层加上传输层首部，最后在网络层加上网络层首部。

pbuf用于lwIP各层间数据传递，避免各层拷贝数据！

lwIP与标准TCP/IP协议栈区别

lwIP与标准TCP/IP比较
lwIP是一种模糊分层的TCP/IP协议，大大提高数据传输效率！

2.lwIP网络数据包结构

pbuf.h中的关键结构体
这是定义在pbuf.h中的关键结构体pbuf。

通过指针next，构建出了一个数据包的单向链表；payload指向的是现在这个结构体所存储的数据区域；tot_len是所有的数据长度，包括当前pbuf和后续所有pbuf；而len就是指当前pbuf的长度；type_internal有四种类型；ref代表当前pbuf被引用的次数。

pbuf典型结构
右边展示的pbuf_layer就是用来首部地址偏移，用来对应相应的结构体。

3.lwIP网络数据包类型

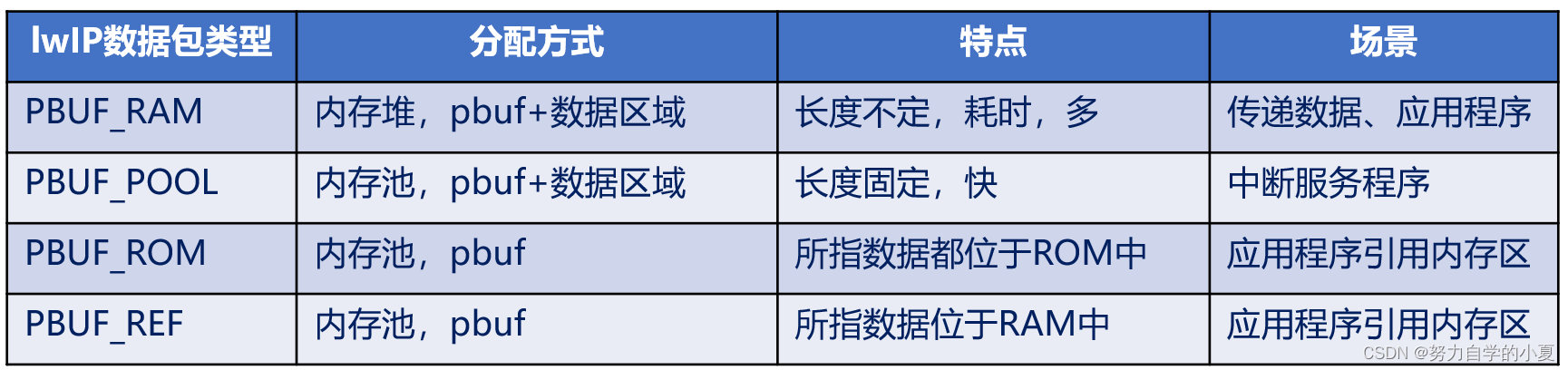

四种网络数据包类型
PBUF_RAM采用内存堆，长度不定，一般都是用在传输数据；PBUF_POOL采用内存池，固定大小的内存块，所以分配速度快（一般1500字节，就是分配3个PBUF_POOL的内存池），一般用在中断服务中；PBUF_ROM和PBUF_REF都是内存池形式，而且只有pbuf没有数据区域，数据都是直接指向了内存区（PBUF_ROM指向ROM中，PBUF_REF指向RAM中）。

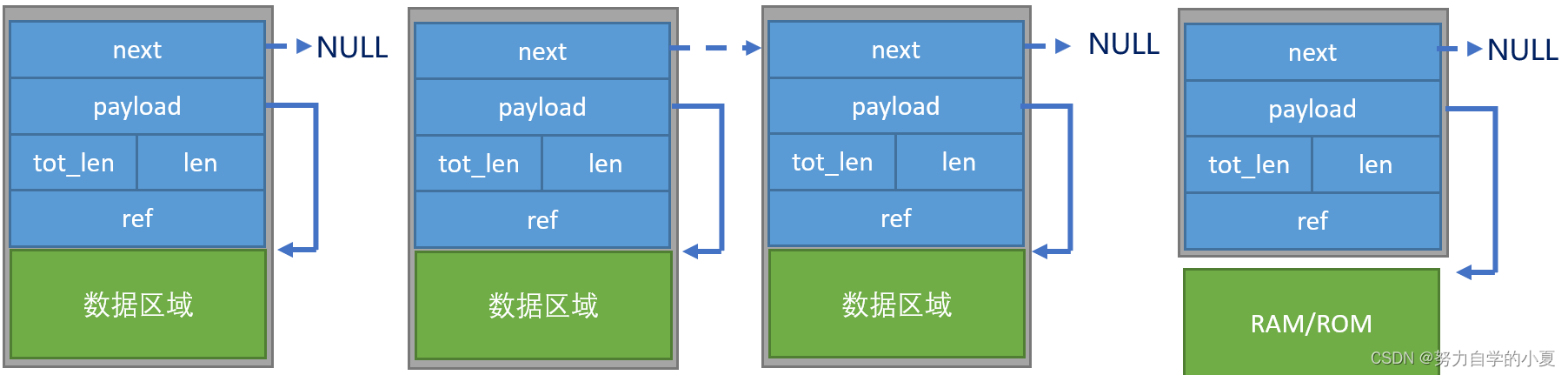

网络数据包的四种结构示意图
左边第一幅对应PBUF_RAM；中间两幅对应PBUF_POOL；最后一幅对应PBUF_ROM和PBUF_REF。

其中PBUF_RAM和PBUF_POOL相对更为常用。

4.lwIP网络数据包函数

lwIP网络数据包常用函数
更多的函数，都可以在pbuf.c和.h中找到。

pbuf_alloc()

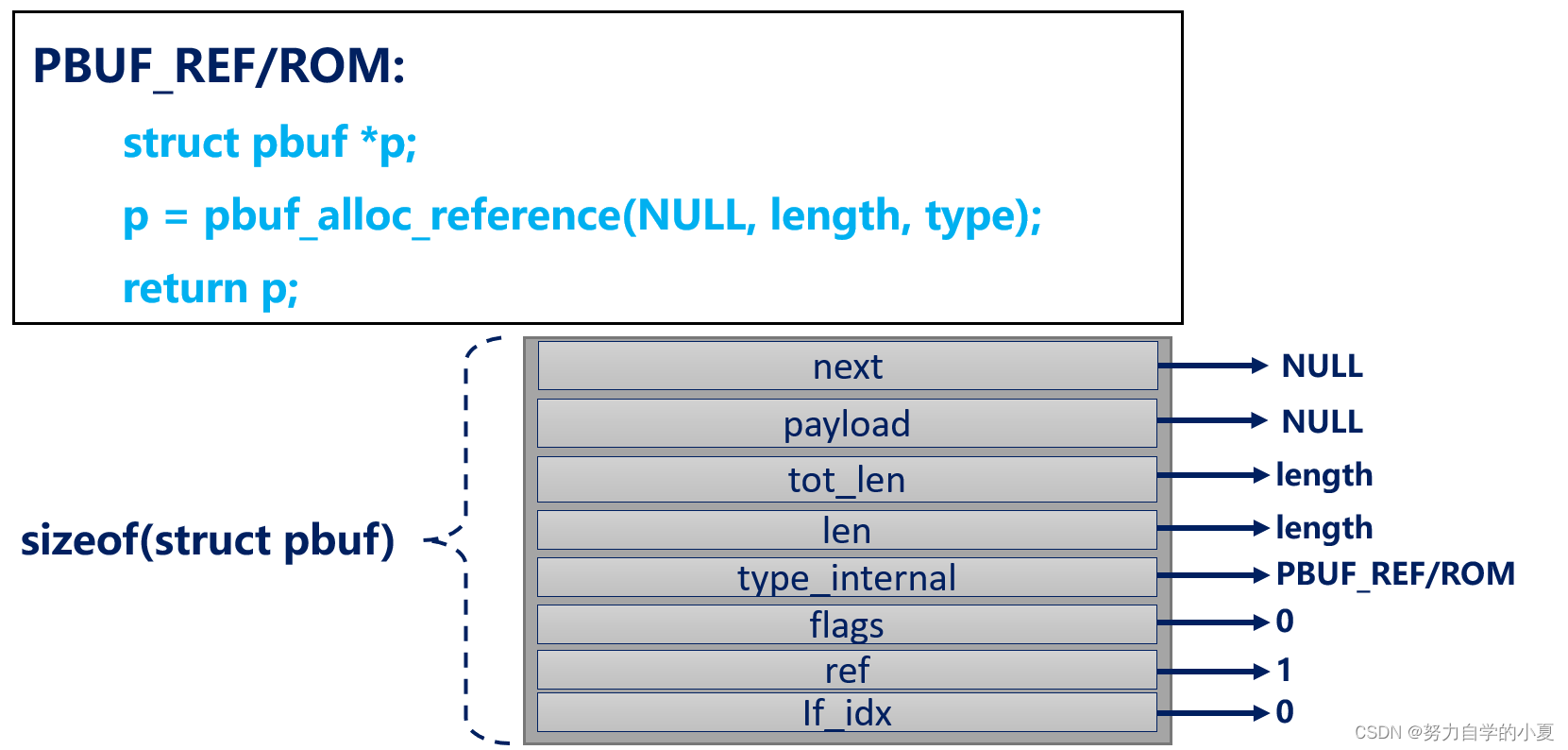

pbuf_alloc的REF/ROM示意图
如果是PBUF_REF或者是PBUF_ROM，就会如上图所示，创建一个结构体指针p，然后会进入pbuf_alloc_reference；该函数中，会申请一个pbuf结构体大小的内存；然后调用pbuf_init_alloced_pbuf进行初始化，初始化可以如上图所示。

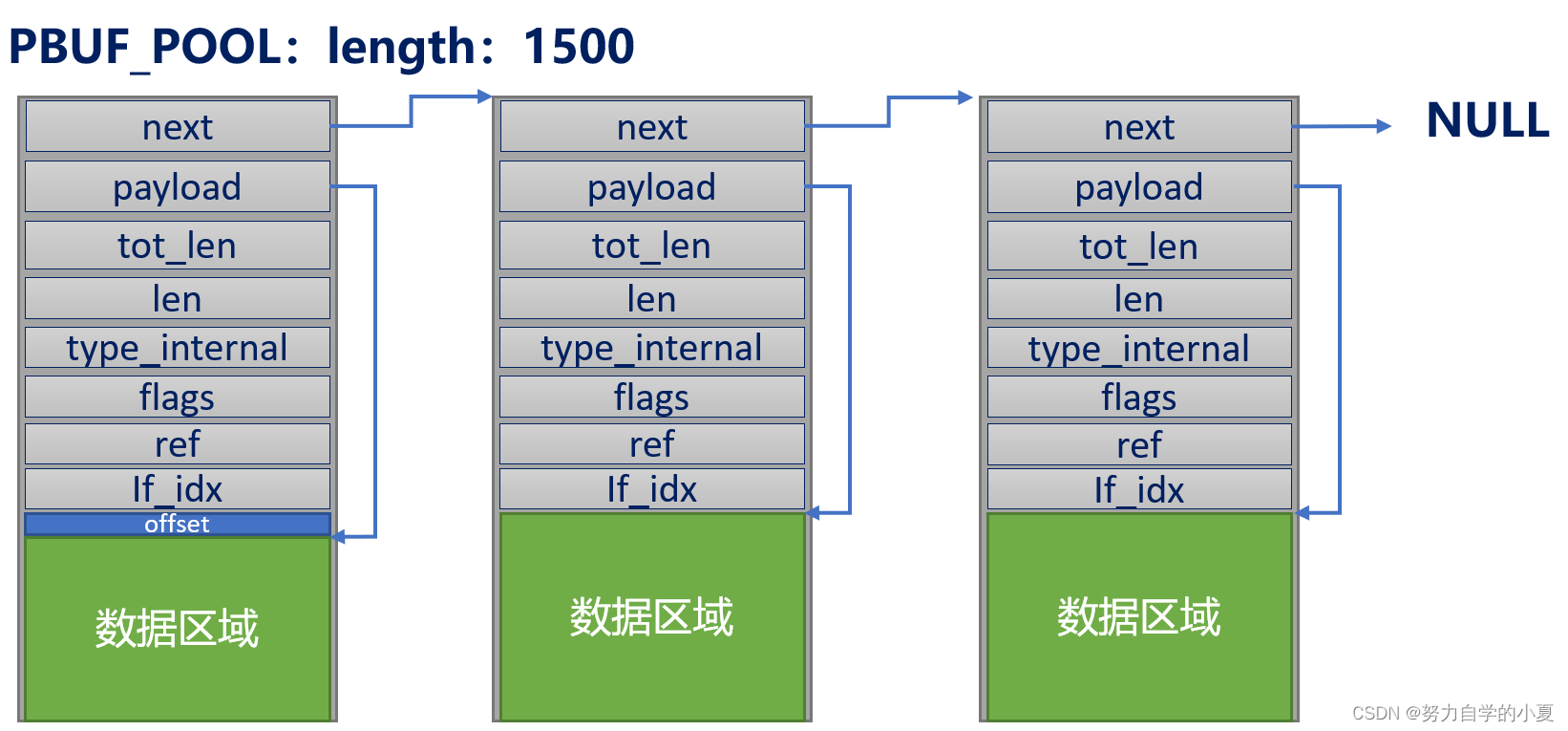

pbuf_alloc的PBUF_POOL示意图
如果是PBUF_POOL，会定义q和last两个pbuf结构体指针，q和last都初始化为NULL，rem_len（剩余长度）初始化为1500（用户指定需要构建的长度）；然后q会经过内存申请，qlen则是去rem_len和当前可申请的数据大小（PBUF_POOL_BUFSIZE_ALIGNED - LWIP_MEM_ALIGN_SIZE(offset)）取小值，然后同样经过pbuf_init_alloced_pbuf初始化q中的pbuf结构体；然后会把offset清零，就是说之后的pbuf都没有offset了，只有第一个链表的元素有offset；经过if判断并判断rem_len的大小，只要还有剩余就会回去循环继续执行上述操作，直到完成3个内存块的初始化。

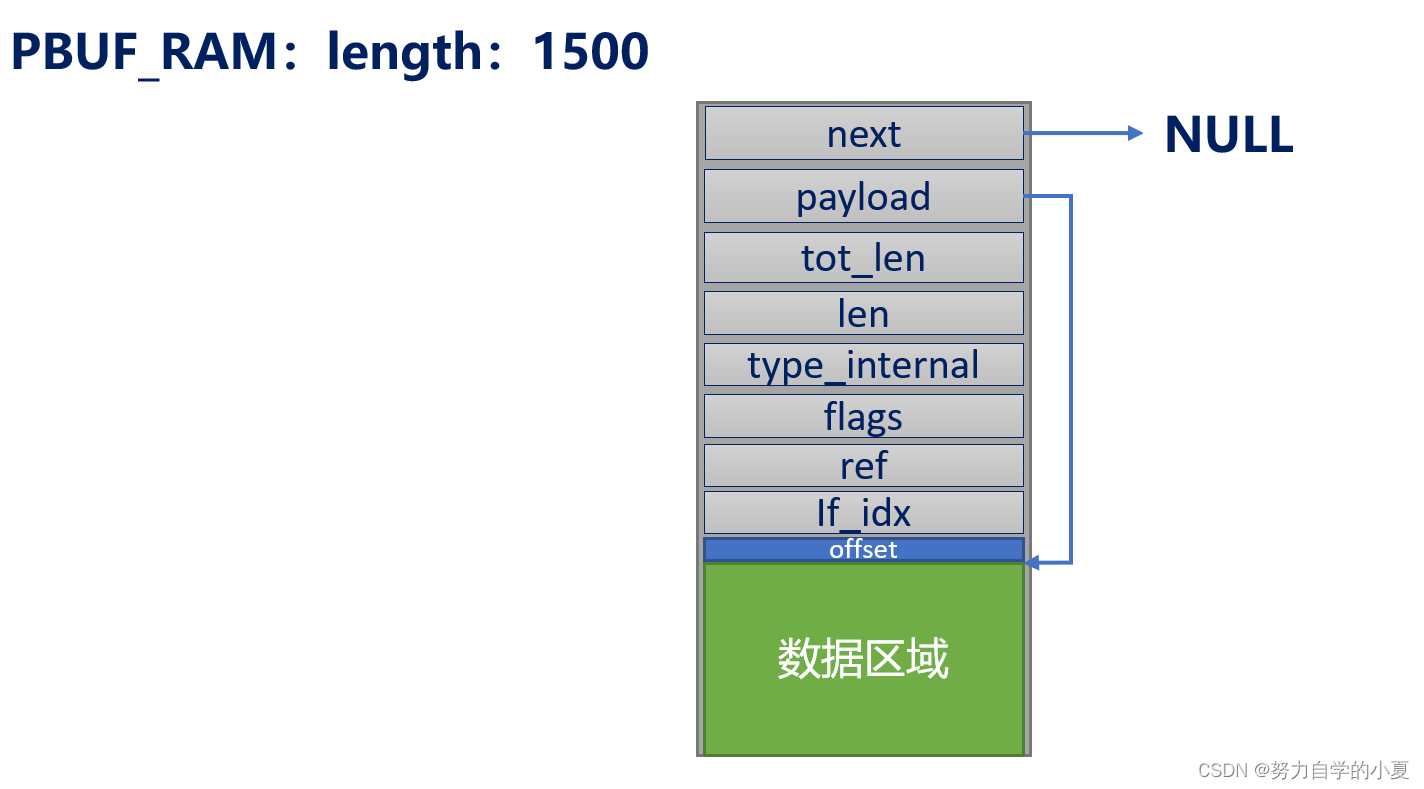

pbuf_alloc的PBUF_RAM示意图
首先会计算payload_len和alloc_len，如果是传输数据，那么LWIP_MEM_ALIGN_SIZE(offset)就是54，计算得到payload_len=1554，alloc_len=1570；然后进入判断payload和alloc的长度是否<length（54），如果其中一个满足（或语句）就return NULL；pbuf的结构体p进入内存申请内存堆，然后调用pbuf_init_alloced_pbuf；该函数完成p的初始化。

该函数源码如下：

static void
pbuf_init_alloced_pbuf(struct pbuf *p, void *payload, u16_t tot_len, u16_t len, pbuf_type type, u8_t flags)
{
  p->next = NULL;
  p->payload = payload;
  p->tot_len = tot_len;
  p->len = len;
  p->type_internal = (u8_t)type;
  p->flags = flags;
  p->ref = 1;
  p->if_idx = NETIF_NO_INDEX;
}

struct pbuf *
pbuf_alloc(pbuf_layer layer, u16_t length, pbuf_type type)
{
  struct pbuf *p;
  u16_t offset = (u16_t)layer;
  LWIP_DEBUGF(PBUF_DEBUG | LWIP_DBG_TRACE, ("pbuf_alloc(length=%"U16_F")\n", length));

  switch (type) {
    case PBUF_REF: /* fall through */
    case PBUF_ROM:
      p = pbuf_alloc_reference(NULL, length, type);
      break;
    case PBUF_POOL: {
      struct pbuf *q, *last;
      u16_t rem_len; /* remaining length */
      p = NULL;
      last = NULL;
      rem_len = length;
      do {
        u16_t qlen;
        q = (struct pbuf *)memp_malloc(MEMP_PBUF_POOL);
        if (q == NULL) {
          PBUF_POOL_IS_EMPTY();
          /* free chain so far allocated */
          if (p) {
            pbuf_free(p);
          }
          /* bail out unsuccessfully */
          return NULL;
        }
        qlen = LWIP_MIN(rem_len, (u16_t)(PBUF_POOL_BUFSIZE_ALIGNED - LWIP_MEM_ALIGN_SIZE(offset)));
        pbuf_init_alloced_pbuf(q, LWIP_MEM_ALIGN((void *)((u8_t *)q + SIZEOF_STRUCT_PBUF + offset)),
                               rem_len, qlen, type, 0);
        LWIP_ASSERT("pbuf_alloc: pbuf q->payload properly aligned",
                    ((mem_ptr_t)q->payload % MEM_ALIGNMENT) == 0);
        LWIP_ASSERT("PBUF_POOL_BUFSIZE must be bigger than MEM_ALIGNMENT",
                    (PBUF_POOL_BUFSIZE_ALIGNED - LWIP_MEM_ALIGN_SIZE(offset)) > 0 );
        if (p == NULL) {
          /* allocated head of pbuf chain (into p) */
          p = q;
        } else {
          /* make previous pbuf point to this pbuf */
          last->next = q;
        }
        last = q;
        rem_len = (u16_t)(rem_len - qlen);
        offset = 0;
      } while (rem_len > 0);
      break;
    }
    case PBUF_RAM: {
      mem_size_t payload_len = (mem_size_t)(LWIP_MEM_ALIGN_SIZE(offset) + LWIP_MEM_ALIGN_SIZE(length));
      mem_size_t alloc_len = (mem_size_t)(LWIP_MEM_ALIGN_SIZE(SIZEOF_STRUCT_PBUF) + payload_len);

      /* bug #50040: Check for integer overflow when calculating alloc_len */
      if ((payload_len < LWIP_MEM_ALIGN_SIZE(length)) ||
          (alloc_len < LWIP_MEM_ALIGN_SIZE(length))) {
        return NULL;
      }

      /* If pbuf is to be allocated in RAM, allocate memory for it. */
      p = (struct pbuf *)mem_malloc(alloc_len);
      if (p == NULL) {
        return NULL;
      }
      pbuf_init_alloced_pbuf(p, LWIP_MEM_ALIGN((void *)((u8_t *)p + SIZEOF_STRUCT_PBUF + offset)),
                             length, length, type, 0);
      LWIP_ASSERT("pbuf_alloc: pbuf->payload properly aligned",
                  ((mem_ptr_t)p->payload % MEM_ALIGNMENT) == 0);
      break;
    }
    default:
      LWIP_ASSERT("pbuf_alloc: erroneous type", 0);
      return NULL;
  }
  LWIP_DEBUGF(PBUF_DEBUG | LWIP_DBG_TRACE, ("pbuf_alloc(length=%"U16_F") == %p\n", length, (void *)p));
  return p;
}

pbuf_free()

进入判断p是否为空，不为空证明还没有释放；进入while语句，每一次都–ref（引用次数）；然后类似链表删除，调用相应的pbuf类型的内存释放（内存堆或者内存池），直到p全部被释放。源码如下：

u8_t
pbuf_free(struct pbuf *p)
{
  u8_t alloc_src;
  struct pbuf *q;
  u8_t count;

  if (p == NULL) {
    LWIP_ASSERT("p != NULL", p != NULL);
    /* if assertions are disabled, proceed with debug output */
    LWIP_DEBUGF(PBUF_DEBUG | LWIP_DBG_LEVEL_SERIOUS,
                ("pbuf_free(p == NULL) was called.\n"));
    return 0;
  }
  LWIP_DEBUGF(PBUF_DEBUG | LWIP_DBG_TRACE, ("pbuf_free(%p)\n", (void *)p));

  PERF_START;

  count = 0;
  /* de-allocate all consecutive pbufs from the head of the chain that
   * obtain a zero reference count after decrementing*/
  while (p != NULL) {
    LWIP_PBUF_REF_T ref;
    SYS_ARCH_DECL_PROTECT(old_level);
    /* Since decrementing ref cannot be guaranteed to be a single machine operation
     * we must protect it. We put the new ref into a local variable to prevent
     * further protection. */
    SYS_ARCH_PROTECT(old_level);
    /* all pbufs in a chain are referenced at least once */
    LWIP_ASSERT("pbuf_free: p->ref > 0", p->ref > 0);
    /* decrease reference count (number of pointers to pbuf) */
    ref = --(p->ref);
    SYS_ARCH_UNPROTECT(old_level);
    /* this pbuf is no longer referenced to? */
    if (ref == 0) {
      /* remember next pbuf in chain for next iteration */
      q = p->next;
      LWIP_DEBUGF( PBUF_DEBUG | LWIP_DBG_TRACE, ("pbuf_free: deallocating %p\n", (void *)p));
      alloc_src = pbuf_get_allocsrc(p);
#if LWIP_SUPPORT_CUSTOM_PBUF
      /* is this a custom pbuf? */
      if ((p->flags & PBUF_FLAG_IS_CUSTOM) != 0) {
        struct pbuf_custom *pc = (struct pbuf_custom *)p;
        LWIP_ASSERT("pc->custom_free_function != NULL", pc->custom_free_function != NULL);
        pc->custom_free_function(p);
      } else
#endif /* LWIP_SUPPORT_CUSTOM_PBUF */
      {
        /* is this a pbuf from the pool? */
        if (alloc_src == PBUF_TYPE_ALLOC_SRC_MASK_STD_MEMP_PBUF_POOL) {
          memp_free(MEMP_PBUF_POOL, p);
          /* is this a ROM or RAM referencing pbuf? */
        } else if (alloc_src == PBUF_TYPE_ALLOC_SRC_MASK_STD_MEMP_PBUF) {
          memp_free(MEMP_PBUF, p);
          /* type == PBUF_RAM */
        } else if (alloc_src == PBUF_TYPE_ALLOC_SRC_MASK_STD_HEAP) {
          mem_free(p);
        } else {
          /* @todo: support freeing other types */
          LWIP_ASSERT("invalid pbuf type", 0);
        }
      }
      count++;
      /* proceed to next pbuf */
      p = q;
      /* p->ref > 0, this pbuf is still referenced to */
      /* (and so the remaining pbufs in chain as well) */
    } else {
      LWIP_DEBUGF( PBUF_DEBUG | LWIP_DBG_TRACE, ("pbuf_free: %p has ref %"U16_F", ending here.\n", (void *)p, (u16_t)ref));
      /* stop walking through the chain */
      p = NULL;
    }
  }
  PERF_STOP("pbuf_free");
  /* return number of de-allocated pbufs */
  return count;
}

pbuf_header()

这个就要看你使用的是什么类型，然后会根据类型来决定payload_len的大小，进行相应的payload指针指向数据区前的首部字段。

总结

这一章主要讲述了lwIP中重要的pbuf缓冲，具体有哪些数据构成，为之后的学习奠定基础，确定了pbuf除了所需传输的数据，还有哪些变量需要添加，如何申请对应的pbuf内存大小，以及对应的内存堆和内存池。
