算法流程图 VS 程序流程图：技术人员必懂的核心差异与开发场景选型（附模板）

"流程图画了一下午，结果同事说根本用错了类型！"这是许多开发者都踩过的坑。算法流程图和程序流程图这对"孪生兄弟"，看似都是流程图形符号，但两者作用完全不同：

• 算法流程图：像解决问题的逻辑蓝图，只关注抽象算法的执行逻辑,比如排序算法的核心步骤；
• 程序流程图：像代码实现的施工图纸，关注具体程序的执行细节，比如变量赋值、函数调用的具体流程。

本文会从概念差异、绘制要点、应用场景三个方面拆解两者区别，还会结合boardmix博思白板等工具案例，教你快速选对流程图，避免因混淆拖慢开发效率。

1.  算法流程图技术本质

算法流程图其实就是用图形画出来的算法步骤图。它把算法的每一步操作、判断和数据输入输出，用不同形状的小框框和箭头连起来，让我们一眼就能看懂这个算法是怎么一步步跑起来的。其组成要素如下：

• 圆角矩形：表示算法的开始和结束。通常位于流程图的起始和终止位置，用于标识算法的整体边界。
• 矩形：表示具体的行动方案或操作步骤。这些步骤是算法的核心组成部分，用于实现特定的功能或计算。
• 菱形：表示条件判断或决策点。在算法中，需要根据某些条件来选择不同的执行路径，菱形符号用于表示这些条件判断。
• 平行四边形：表示输入输出操作。算法在执行过程中可能需要从外部获取数据或向外部输出数据，平行四边形符号用于标识这些输入输出操作。
• 箭头：表示流程的方向。箭头连接了流程图中的各个符号，指示了算法的执行顺序和流程路径。

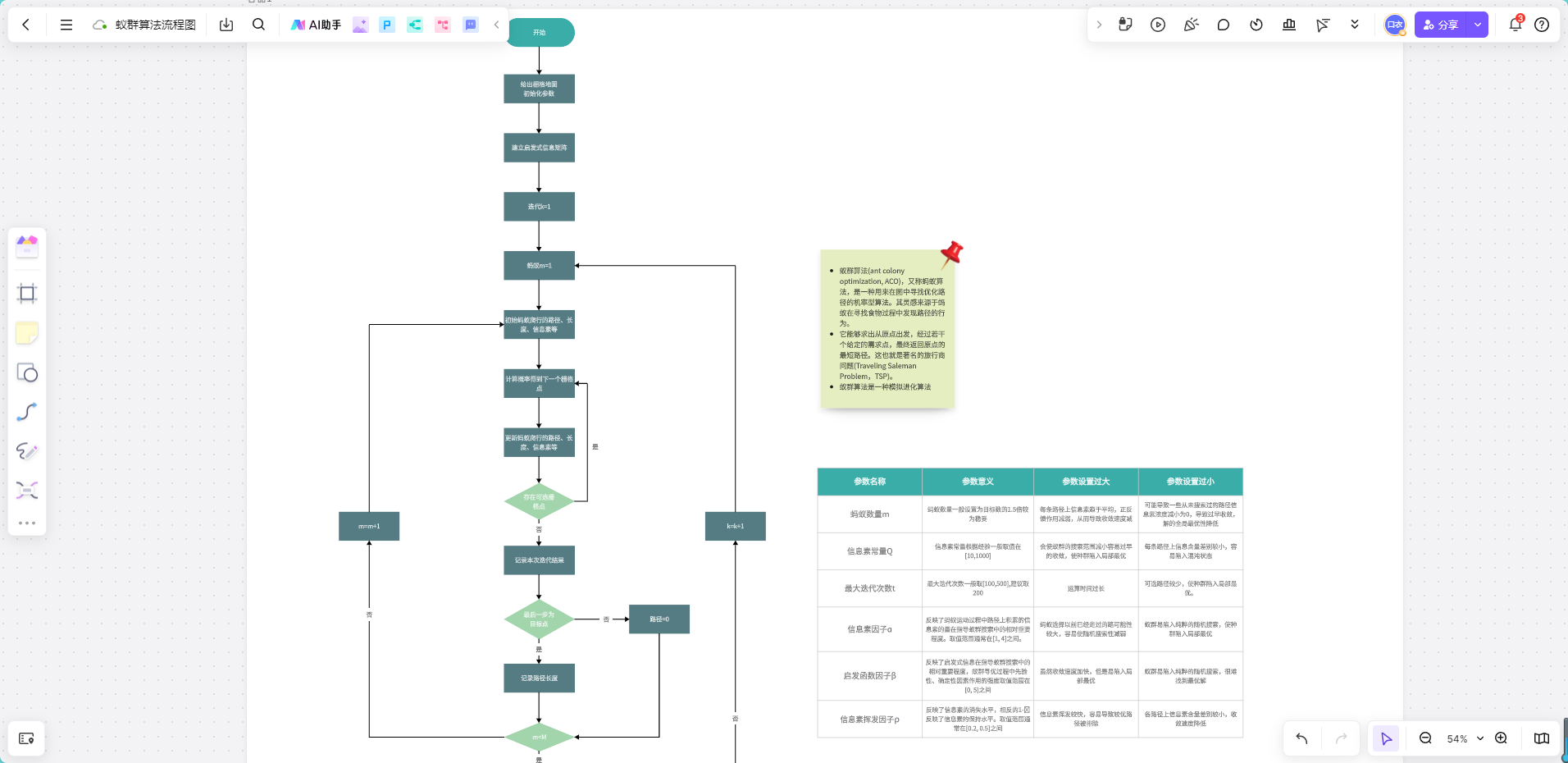

获取蚁群算法流程图模板--来自boardmix模板社区

2.  程序流程图执行逻辑

程序流程图（也叫程序框图），就像给电脑写的步骤说明书—— 用大家都约定好的图形符号，把程序怎么运行的具体步骤画出来。它就像程序员的施工图，把数据怎么输入输出、每一步怎么处理都标得清清楚楚，是写代码前必画的基础图。它的核心结构其实很简单，主要分三类：

• 顺序结构：表示程序中的步骤按顺序执行。在流程图中，顺序结构通常使用矩形符号来表示具体的操作步骤。
• 选择结构：表示程序根据某个条件进行判断，然后执行不同的分支。在流程图中，选择结构通常使用菱形符号来表示条件判断点。
• 循环结构：表示程序中的某段代码需要重复执行。循环结构在流程图中可以通过特定的符号或结合顺序结构和选择结构来表示。

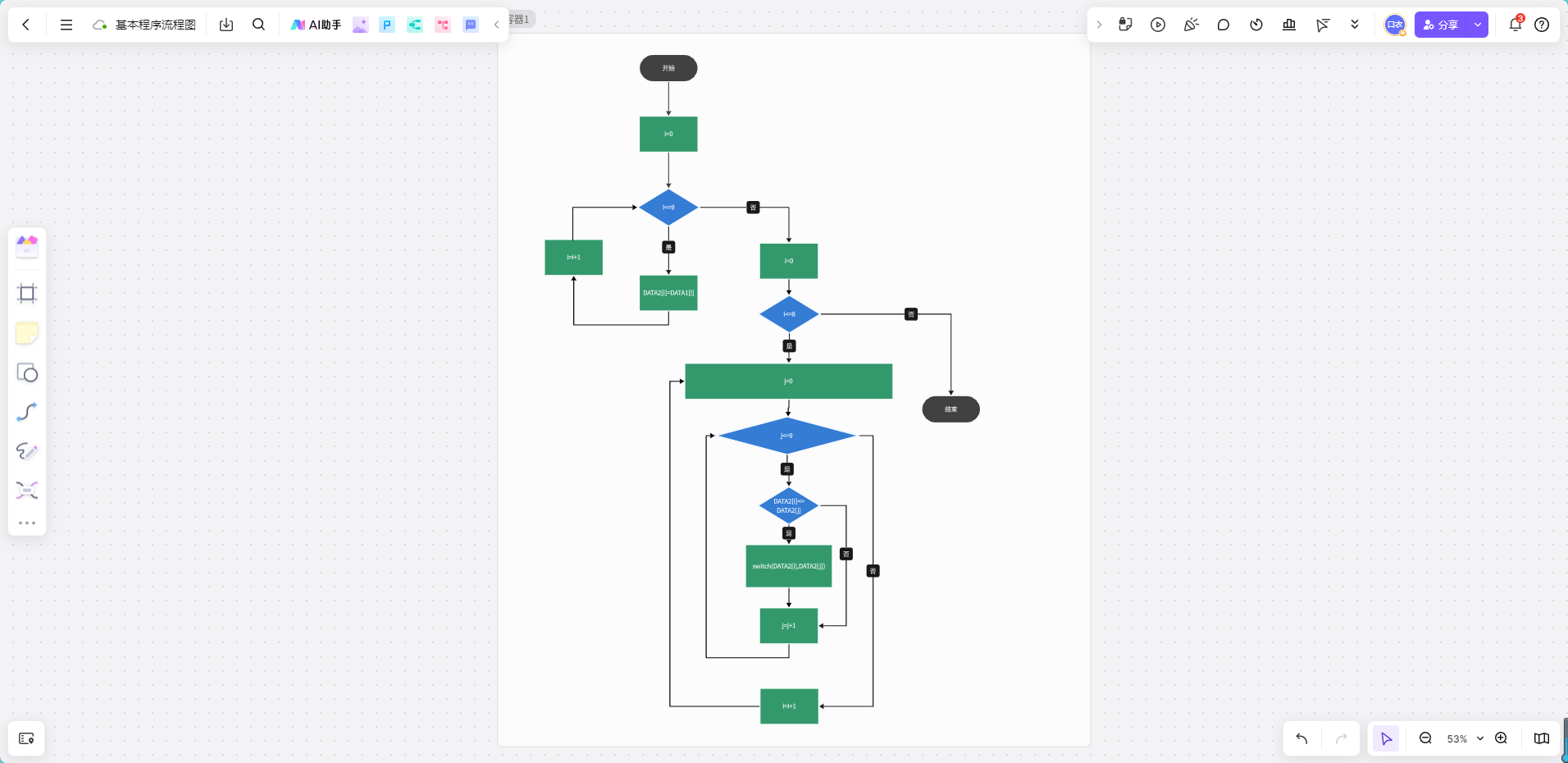

获取基本程序流程图模板--来自boardmix模板社区

3. 算法流程图与程序流程图的区别

很多人觉得这俩图长得像，但实际用途差很远！打个比方：算法流程图像解题思路草稿，程序流程图像代码实现剧本。具体区别看这三点：

（1）核心差异

• 算法流程图：侧重算法逻辑，用于算法分析和优化，不依赖具体编程语言。
• 程序流程图：关注程序执行流程，用于程序开发和调试，涉及具体的代码实现。

（2）绘制规范差异

算法流程图和程序流程图的绘制方式有所不同，算法流程图强调逻辑清晰，程序流程图需要细化每个执行步骤。

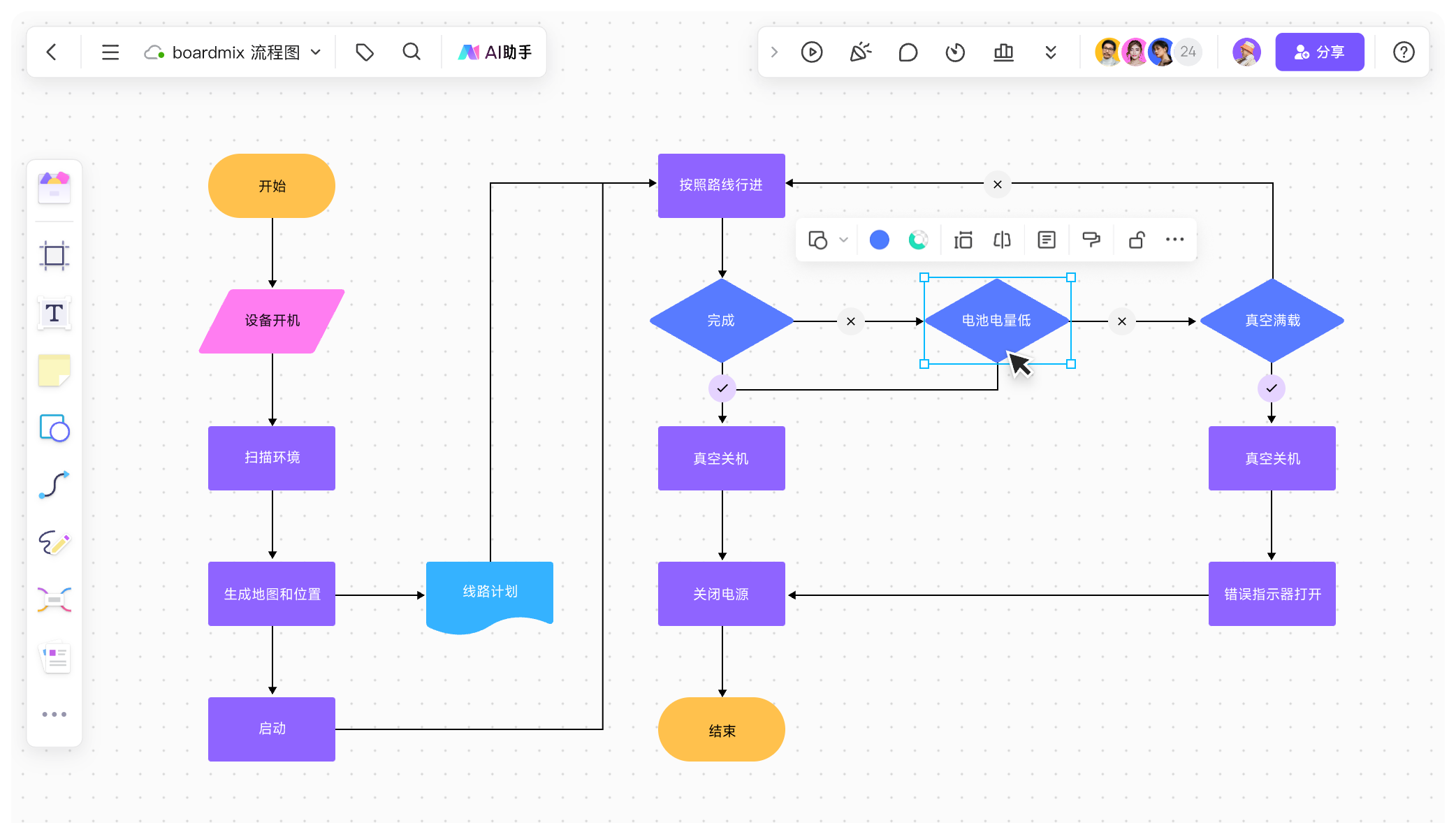

免费流程图工具，boardmix博思白板在线使用

• 算法流程图：在绘制算法流程图时要注意算法的主要步骤和逻辑结构、条件判断和循环结构的表示以及数据的输入和输出。
• 程序流程图：要注意程序的开始和结束、各个处理模块的功能和调用关系、数据的传递和处理流程以及条件判断和分支路径。

（3）应用场景

• 算法流程图：算法研究、数据结构设计、数学计算 ，适用于计算机科学研究人员、算法工程师、学生。
• 程序流程图：软件开发、系统设计、代码调试 ，适用于软件工程师、开发者、测试工程师。

4. 如何选择使用算法流程图或程序流程图？

在实际工作或学习过程中，合理选择算法流程图或程序流程图，有助于提升项目的设计效率和开发质量。以下几个方面可以帮助你做出更明确的选择：

（1）根据项目需求来选择

算法流程图更适用于需要梳理问题解决思路、分析算法逻辑的阶段。比如，解决数学问题、规划复杂逻辑流程、设计算法优化方案时，使用算法流程图能够帮助团队快速明确核心思路。

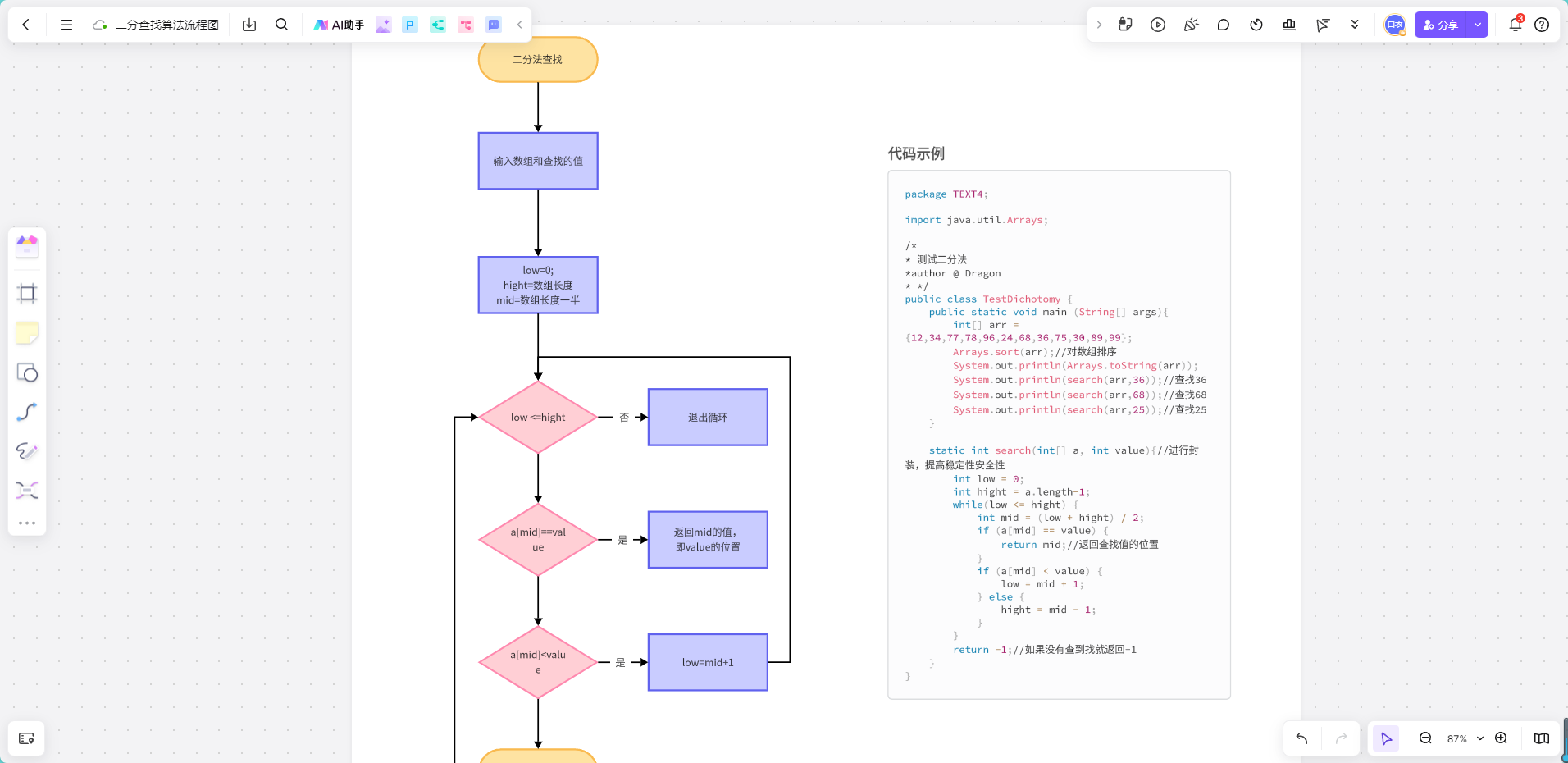

二分查找算法流程图模板-来自boardmix模板社区

程序流程图则更适合需要详细描述程序执行过程、展示系统整体架构的场景。比如，描述软件系统流程、模块间调用、数据库操作时，程序流程图能够更好地展示实现细节和流程控制。

（2）根据开发阶段来选择

在开发前期，当需求分析和算法设计尚未完成时，采用算法流程图能够帮助开发者和需求方达成一致，对解决方案形成共识。

在开发中后期，当程序模块需要具体实现、调试和优化时，采用程序流程图能够更直观地呈现程序结构，指导代码编写和系统调试。

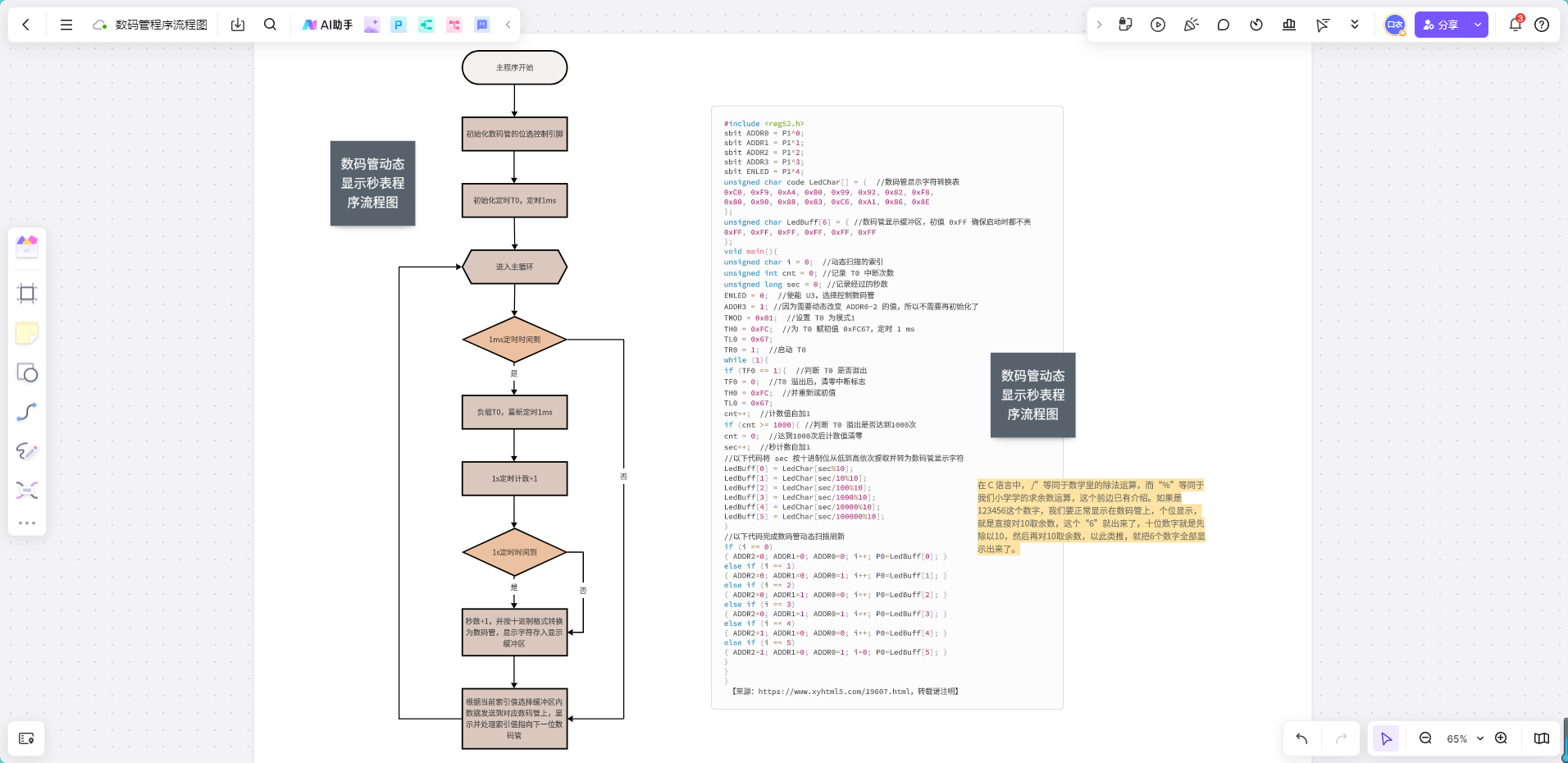

数码管程序流程图模板-来自boardmix模板社区

（3）团队协作与文档规范建议

如果团队成员对算法或需求的理解存在分歧，建议先通过算法流程图统一理解逻辑步骤，再进入程序开发。

在项目交付或文档整理时，通常需要提供详细的程序流程图，帮助后续开发人员理解系统架构，便于维护和迭代开发。

总结

经过对比我们发现：算法流程图是战略蓝图解决what，程序流程图是战术手册解决how。二者最简区分公式：涉及代码实现细节选程序流程图，需要逻辑推演优化必用算法流程图。
