在设计数据库的时候，你有没有碰到过这种情况：因为数据之间的关系没理清，导致大量数据重复；或者多个表格一起查询时速度太慢，只能熬夜改需求？而ER 图工具特别好用，就像精准的手术刀一样，能帮你理清复杂的业务关系，设计出清晰高效的数据库结构。

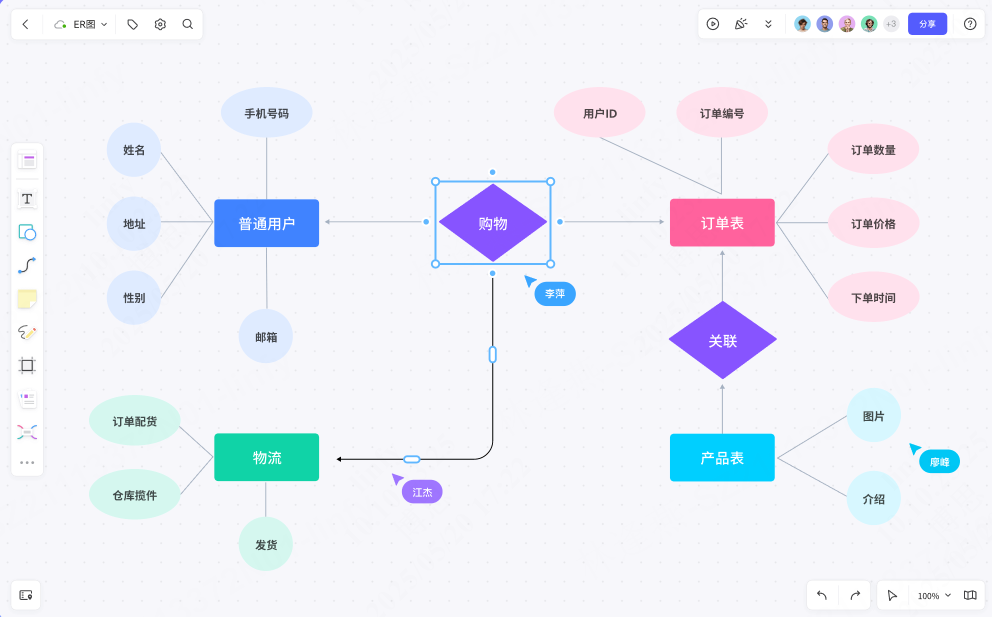

不管是电商系统里用户、订单、商品之间的复杂关联，还是物流管理中动态流程的建模，ER 图都能通过图形化的方式，把数据实体、实体关系、实体属性这三个部分直观展示出来。这样不仅能提前避开数据重复、依赖错误等设计问题，还能为后续数据库优化、团队协作以及需求修改打下好基础。

接下来，我们会结合实际案例和工具操作，教你从需求分析到模型落地的全套技巧，还要分享如何用高效工具让ER图成为提升开发效率的好帮手。

ER图在线绘制-boardmix博思白板免费使用

1. ER图的概述和重要性

1.1 ER图的定义及基本元素

实体关系图（Entity Relationship Diagram，简称ER图），是表示实体类型、属性以及它们之间关系的图。这是一个由Peter Pin-Shan Chen于1976年提出的概念。它通过一组基本元素 - 实体（Entity）、关系（Relationship）和属性（Attribute），对现实世界进行模型化。

1.2 为何ER图在数据库结构设计中起着重要的作用

ER图是数据库结构设计中最常用的工具之一，它可以帮助设计师将抽象的数据模型转化为更具体、更易于理解的图形表示形式。此外，由于ER图可以清晰地展示数据的逻辑结构，因此可以帮助设计师避免设计错误，从而优化数据库结构设计。

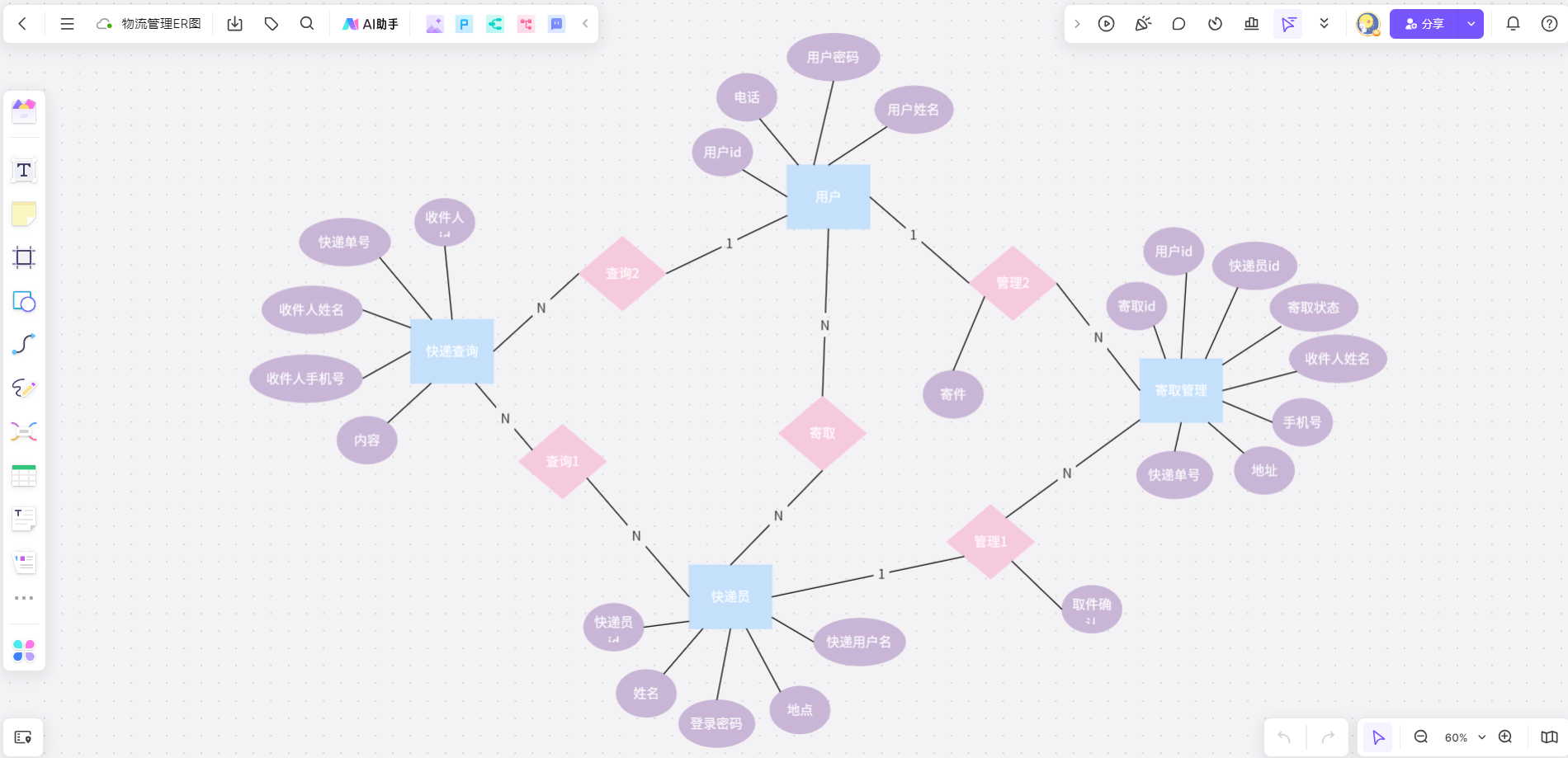

物流管理ER图-来自boardmix模板社区

2. ER图的基本构造和符号解释

为了充分利用ER图优化数据库结构设计，必须了解如何构建ER图以及各种符号的含义。

2.1 构建ER图的基础元素

ER图主要由以下三个基础元素组成：

实体：代表现实世界中可以独立存在、并可以被明确区分的事物或对象。
关系：描述两个或多个实体之间的关联。
属性：描绘实体或关系的性质或特征。

2.2 ER图符号及其意义的解读

在ER图中，常见的符号及其代表的含义如下：

矩形代表实体；

菱形表示关系；

椭圆形代表属性。

了解这些符号及其意义，才能正确地构建和解读ER图。

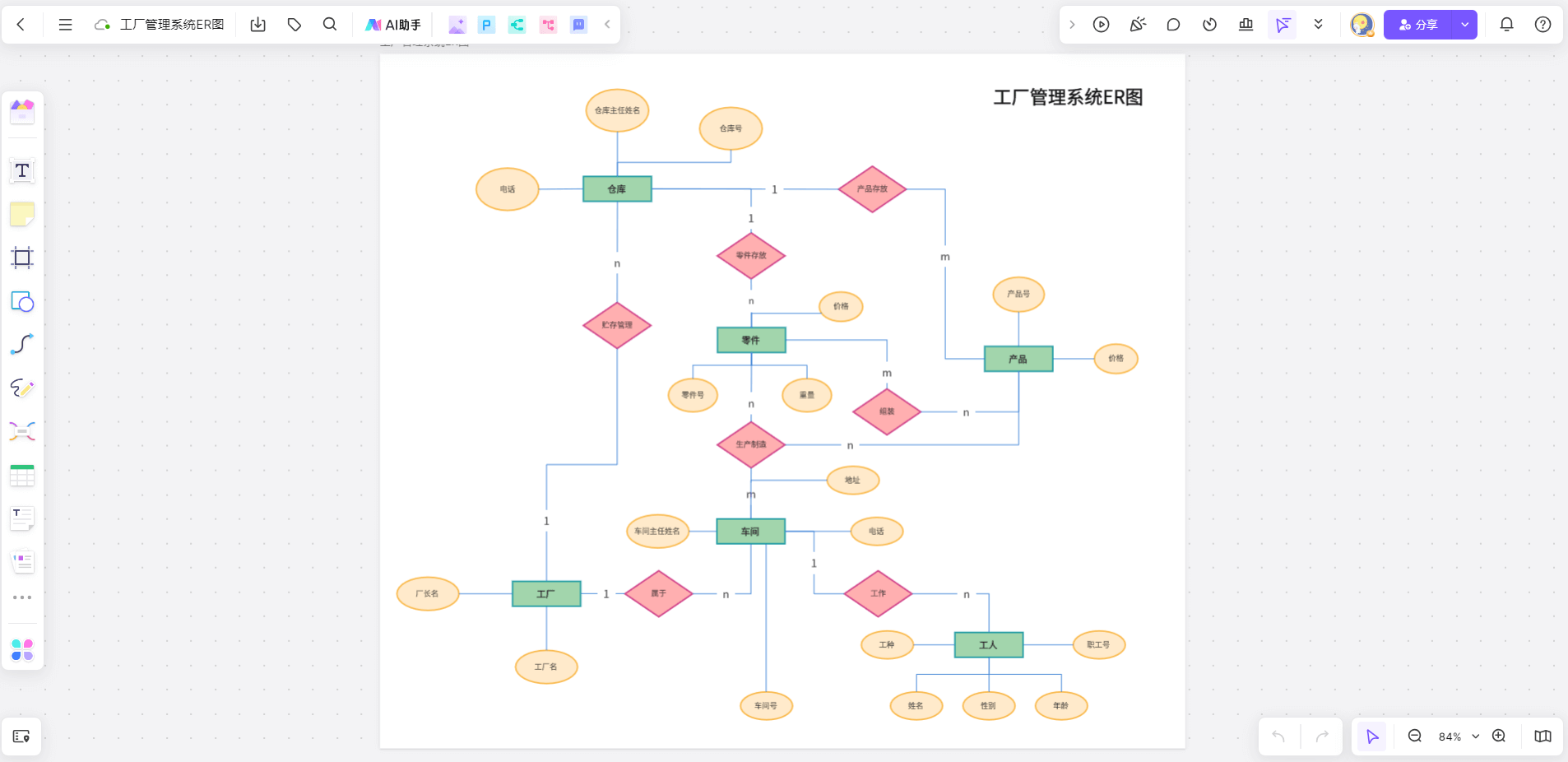

工厂管理系统ER图-来自boardmix模板社区

3. 利用ER图进行数据库设计的步骤

具体来说，可以通过以下步骤利用ER图进行数据库设计：

（1）分析和确定实体和属性

设计师需要通过分析需求来确定实体和属性。这一步主要包括：确定数据库中需要表示的实体以及这些实体的相关属性。

（2）设定并描述实体间的关系

设计师需要根据业务需求来设定并描述实体间的关系。这包括确定实体间是一对一、一对多还是多对多的关系，以及这些关系的具体属性。

（3）验证和修改ER图的有效性和完整性

设计师需要验证ER图的有效性和完整性。这包括检查ER图是否正确地表示了所有的实体、关系和属性，以及它们之间的联系是否正确。如果发现有误，应立即进行修正。

4. ER图在优化数据库结构设计中的应用

下面我们来看一下，如何通过ER图优化现有的数据库结构设计。

4.1 案例分析

一个经典的案例是，一个电商网站的数据库。原始的数据库结构可能存在一些问题，比如数据冗余、数据不一致等。这时候，可以通过构建ER图来分析并优化数据库结构。首先，可以将各个数据表抽象成实体，然后将数据表之间的联系抽象成关系。再然后，通过调整实体和关系的设计，以消除数据冗余和数据不一致等问题。

4.2 提升数据库性能的关键步骤

合并冗余表：如果有两个或多个表存储了大量相同的数据，就可以考虑将它们合并为一个表，以消除数据冗余。
分割过大的表：如果一个表中包含了过多的属性，那么可以考虑将这个表分割成几个较小的表，以提高查询效率。
调整表结构：根据业务需求调整表结构，例如增加或删除字段，更改字段类型等，以提高数据库性能。
设计索引：合理设计索引，可以显著提升数据库查询效率。

航空机票预订系统ER图-来自boardmix模板社区

5. 常见的ER图设计错误和优化策略

尽管ER图是一种强大的工具，但是如果使用不当，也可能导致设计错误。

5.1 常见的ER图设计失误及其影响

以下是一些常见的ER图设计失误及其可能带来的影响：

忽视了实体之间的关系：这可能导致数据库结构设计不完整，无法正确反映实体之间的关系，从而影响到数据的存储和查询。
将非实体对象设计成实体：这可能导致数据冗余，以及不必要的表设计，从而浪费存储空间，降低查询效率。
忽视了属性的正确性和完整性：如果属性的定义不正确或者不完整，那么可能会导致数据错误，甚至数据丢失。

5.2 针对这些错误的优化策略和改正方法

对于以上错误，可以采取以下策略进行改正和优化：

仔细分析实体之间的关系，并确保这些关系在ER图中得到正确表示。
对每一个实体进行检查，确保它们都是必要的，且每一个实体都有其唯一的作用。
对每一个属性进行检查，确保它们都定义正确，且能完整地描述所属的实体或者关系。

6. ER图在数据库结构设计中的未来发展

随着数据量的增长和数据分析技术的发展，ER图在数据库结构设计中的作用将更加重要。不仅在数据库设计初期，ER图可以帮助设计师更好地理解和把握数据结构，而且在数据库优化、改造阶段，也可以通过ER图更直观、更深入地分析数据结构，从而找到优化方案。所以说，掌握并娴熟使用ER图，对于每一个数据库设计师来说都非常重要。
