【Multisim仿真三位数码管60秒同步计数器精度0.1秒】2022-7-4

缘由数字式秒表显示电路设计的原理-嵌入式-CSDN问答

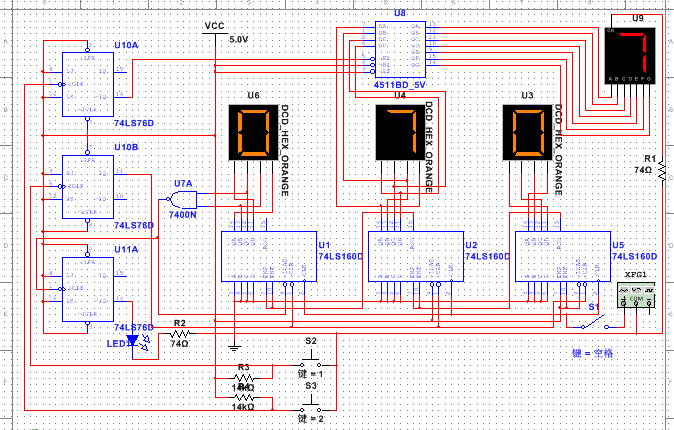

 上图基本同步600进制取最后6信号同步清零，若接LOAD端则为异步清零。

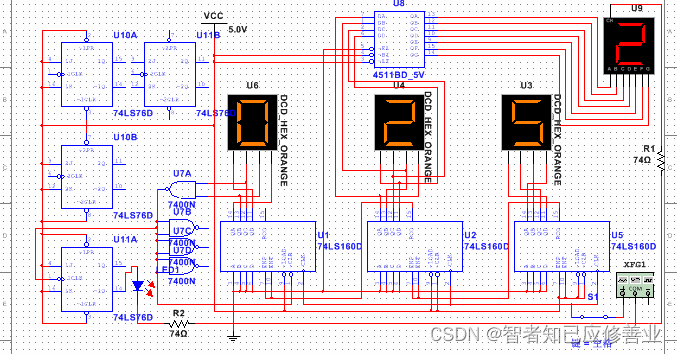

 上图完成开机000时LED熄灭，60秒时转变状态即每60秒翻转。

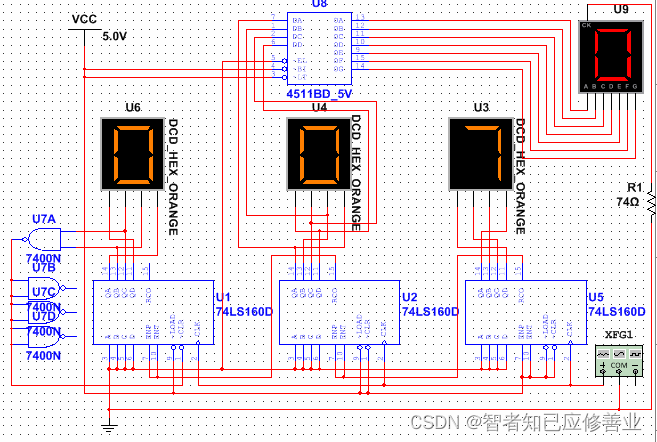

上图实现清零与4511显示控制，由4511驱动的7段数码管公共端一定要接有电阻，否则仿真提示有问题需修复，接电阻后就不再有提示了。
JK触发器和触发器中最基本的RS触发器结构相似，其区别在于，RS触发器不允许R与S同时为1，而JK触发器允许J与K同时为1。当J与K同时变为1的同时，输出的值状态会反转。也就是说，原来是0的话，变成1；原来是1的话，变成0。
Proteus仿真软件有时电路逻辑明明是正确的，运行时却不是预期的，有时多接一个电阻就恢复正确逻辑和预期这样情况是有遇到过的，这些都是仿真软件使用的经验，毫无道理可循。
