HFSS软件中增加了一种“SBR+”的Solution type,专门用于大场景级的电磁仿真以及对无人驾驶汽车的车载毫米波雷达设计。
HFSS SBR+不但可以提供动态的场景模拟,
还可以提供动态的场景级的雷达传感器数据获取,并支持距离多谱勒场景成像。
详细步骤下文末尾链接
-

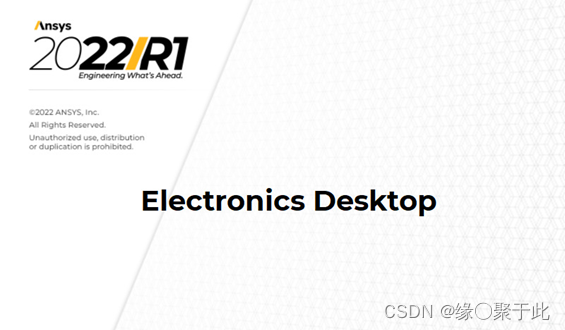

软件启动界面
版本:Ansys Electronics Desktop 2022R1
-
创建工程

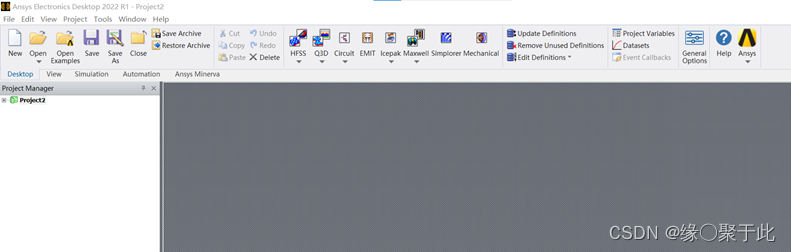

点击标记处,创建一个空白HFSS工程

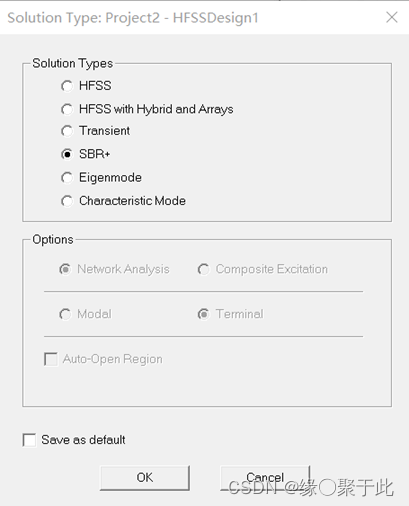

HFSS => Solution Type,出现下面对话框,设置类型为SBR+,OK

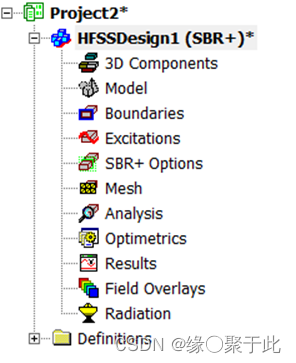

也可以在界面左侧功能栏,右击HFSSDesign1=> Solution Type找到对话框
-
配置天线

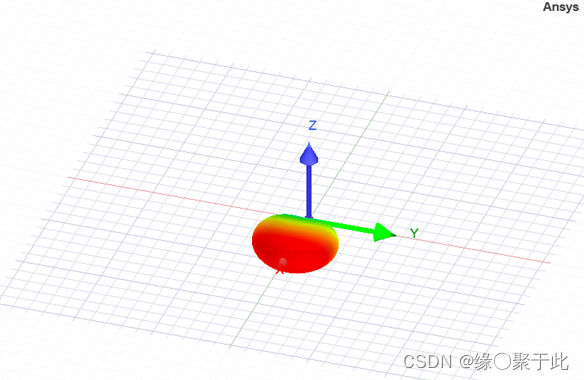

右击Excitations => Create Antenna Component => Parametric Beam
-
搭建路面
搭建公路(量纲m),点击长发体,然后在页面会有一个黑点提示,点击确定长方体的长宽高;由于默认单位量纲为mm,需要进行更改,在页面右上方处,找到Units => meter
-
添加行人、汽车
添加行人:在界面的右侧 Component Libraries => static_assets => PedestrianMale,拖拉至页面,添加成功后,可以在坐标轴处看到,然后Move可以更改行人位置
添加汽车:Component Libraries => vehicles => Audi_A1(车型)
-
解决方案配置(距离-多普勒)
HFSS => Analysis => Add Solution Setup,SBR+ Solution Setup对话框如下
-
设计优化模块配置
Optimetrics是集成在HFSS中的设计优化模块,该模块通过自动分析设计参数的变化对求解结果的影响。Optimetrics => Add => Parametric => Add => 选择起始时间、结束时间以及时间间隔 => Add => OK => 确认
-
动态模型展示

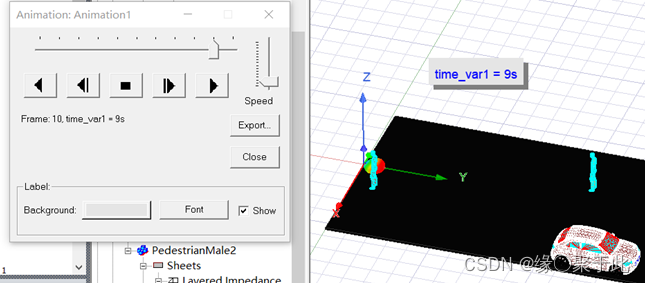

之前添加模型时在Draw中,切换至View下,菜单栏右边Animate,会弹出一个对话框,行人并随按照time_var1周期往复运动,说明设置成功,然后Close即可。
-

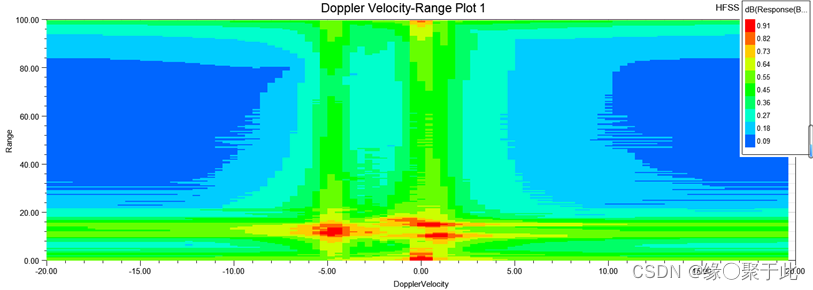

仿真结果显示 — 距离多普勒热力图

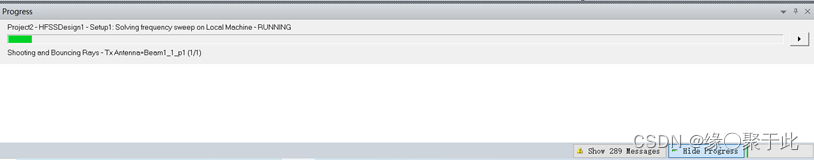

切换至Simulation下,Validate => Close => Analyze All ,下面会显示进度条,等待即可,生成的热力图如下所示。
