Altium Designer---------------AD15如何走差分线（最全教程）

**

本次教程先介绍正确用法，后面举例一些非常常见的错误用法。

**

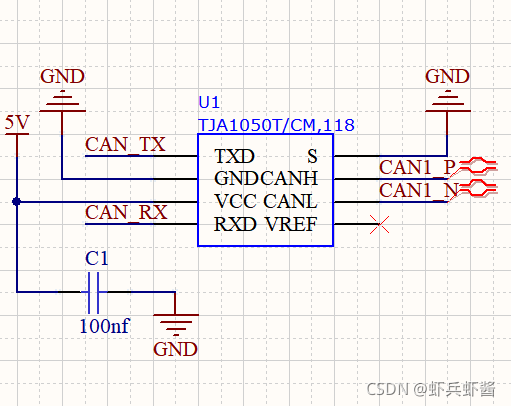

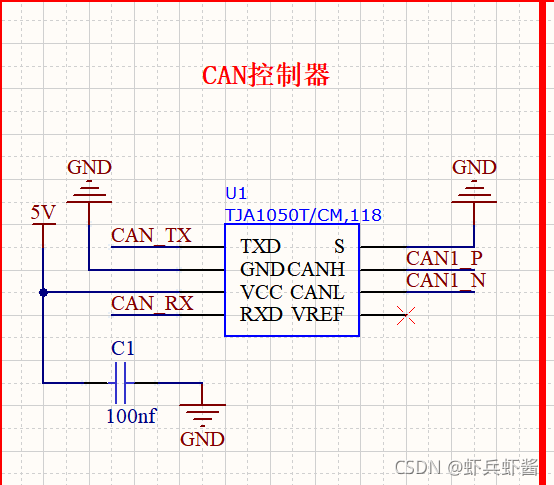

第一步，把要走差分线的网路命名为_P,_N

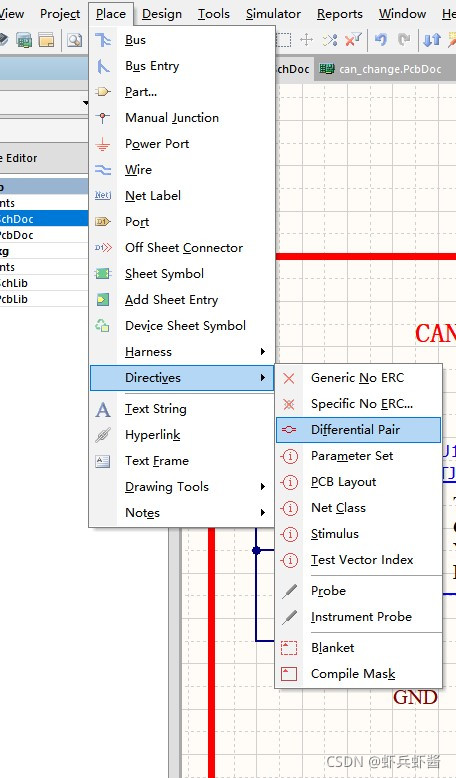

然后Design->update PCB(进行DRC检查再把原理图导入PCb)，然后回到原理图place->Directives->Differerential Pair

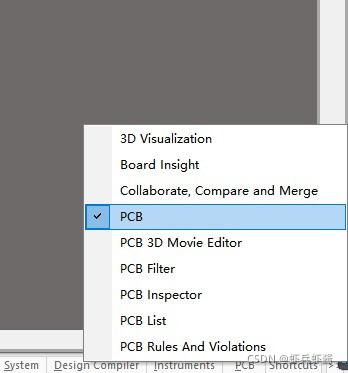

再进行Design->update PCB(进行DRC检查再把原理图导入PCb)，跳转到PCbDoc页面，点击pcb->Pcb

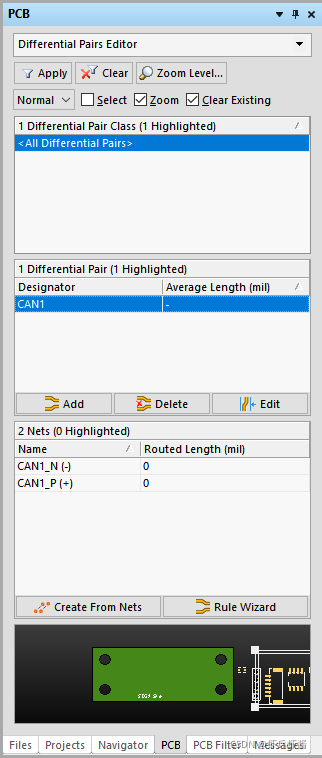

第一个框设置为Differential Pairs Editor,就可看到差分对CAN1

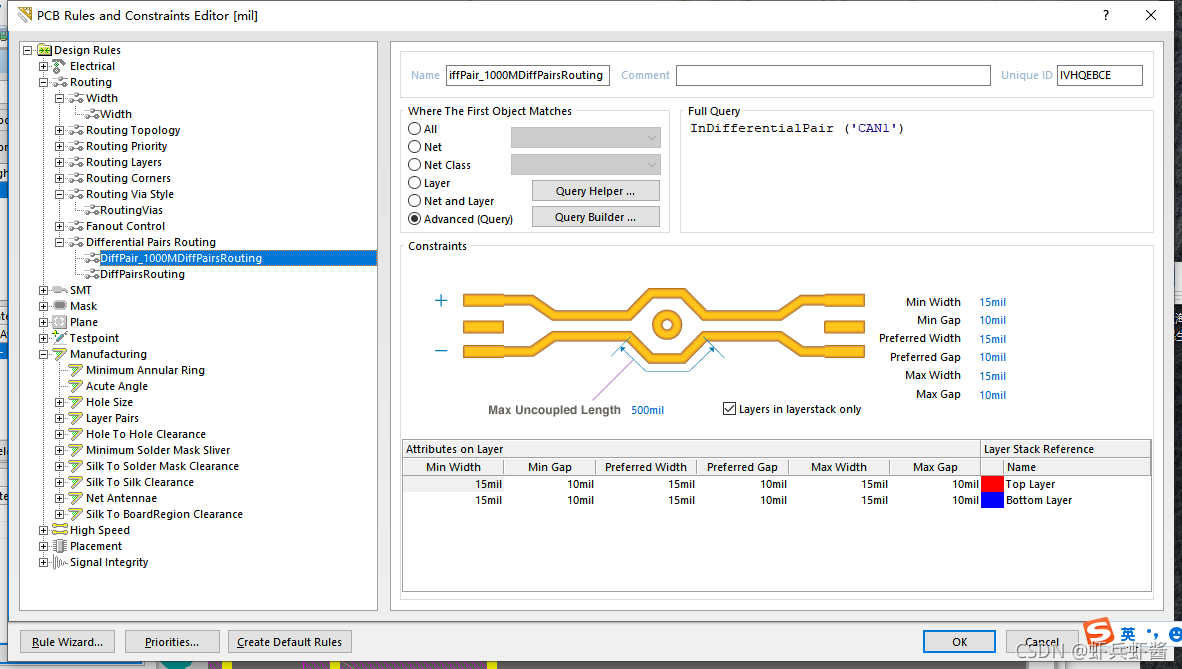

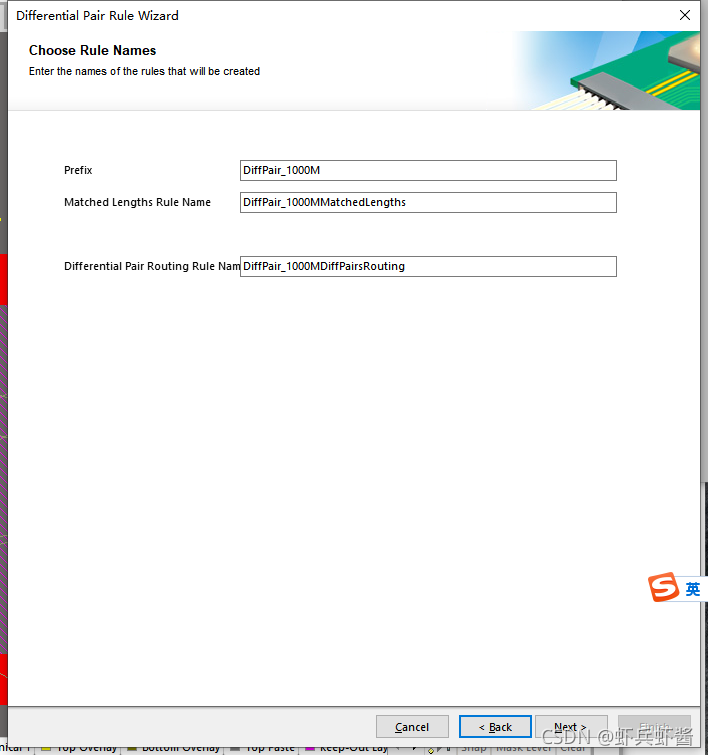

最后进行规则设置，PCB设计中有两种差分类:900Mill与1000Mil差分阻抗，除USB是900Mil外其他差分都为1000Mil ，我这里选择的是1000M差分线规则如下。选中CAN1->Rule wizard->改名字为DiffPair_1000M->一直点击next->直到finish。

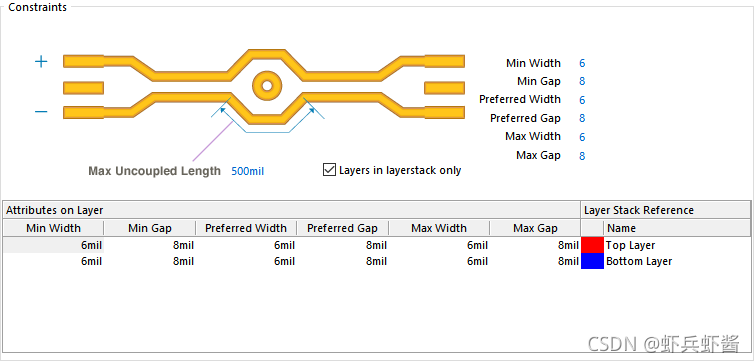

如果你想设置为900M，同理选中CAN1->Rule wizard->改名字为DiffPair_900M->但是要把数据改写和下面的图一样->一直点击next->直到finish。

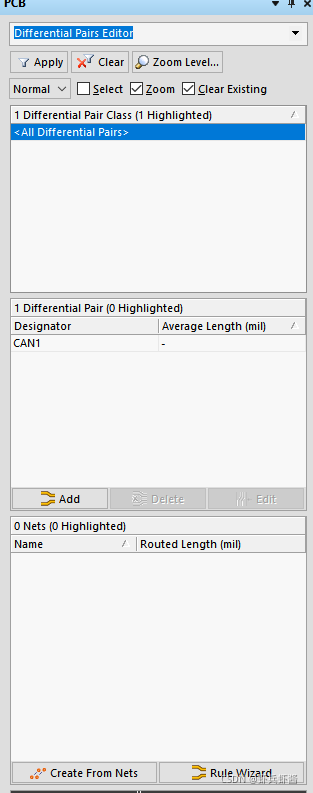

错误用法：在原理图中设置好网络名称并且添加差分线的符号，然后直接Design->update PCBDesign->update PCB(进行DRC检查再把原理图导入PCb)

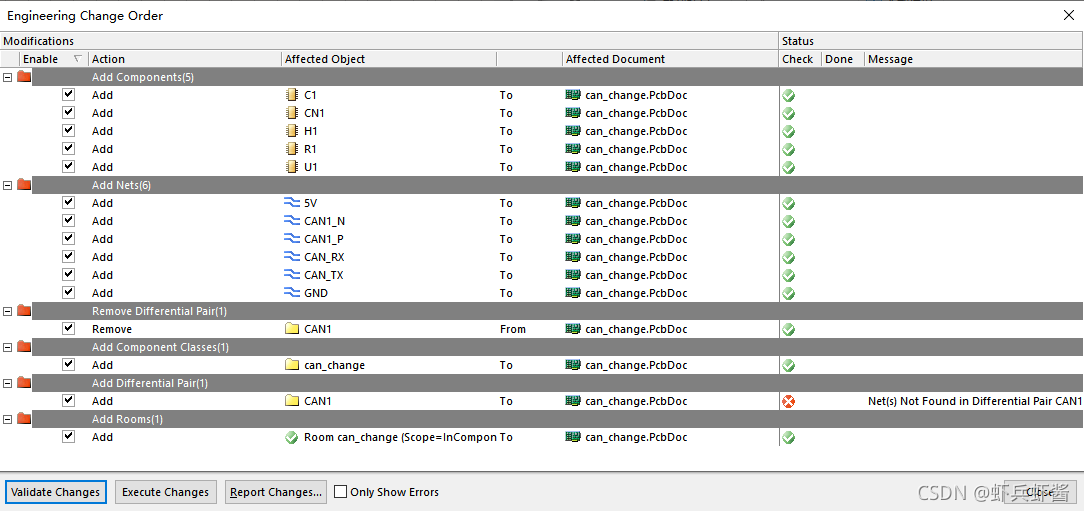

就会出现下面的错误。
