产品经理必备技能之「UML用例图」，附8张优质实例图！

用例图是产品经理应该会画的图之一，它是需求分析的产物，借助用例图，参与者以可视化的方式对问题进行探讨，能够减少大量沟通上的障碍。接下来，我们一起探讨和学习一下用例图。

一、用例图的概念

用例图是指由参与者（Actor）、用例（Use Case）、边界以及它们之间的关系构成的用于描述系统功能的视图。它是外部用户（被称为参与者）所能观察到的系统功能的模型图。

用例图的目的是捕捉到一个系统的动态方面，它用来收集系统的要求，包括内部和外部的影响，这些要求大多是设计要求。所以，分析一个系统时要收集其功能用例和确定参与者。

简单来说，用例图的目的是：用来收集系统的要求；用于获取系统的外观图；识别外部和内部因素影响系统；显示要求之间的相互作用是参与者。

用例的本质，是场景化思维和系统思维的体现。画图的过程，实际上是在锻炼产品经理从用户视角去思考问题，这样更能理解业务、清晰表达需求。

二、用例图的组成元素

用例图由4个元素组成：参与者、用例、系统边界、参与者之间的关系组成。

1. 参与者(Actor)：与应用程序或系统进行交互的用户、组织或外部系统。用一个小人表示。

2. 用例(Use Case)：用例就是外部可见的系统功能，对系统提供的服务进行描述。用椭圆表示。

3. 系统边界：系统边界是指系统与系统之间的界限。用方形容器+系统名称表示。

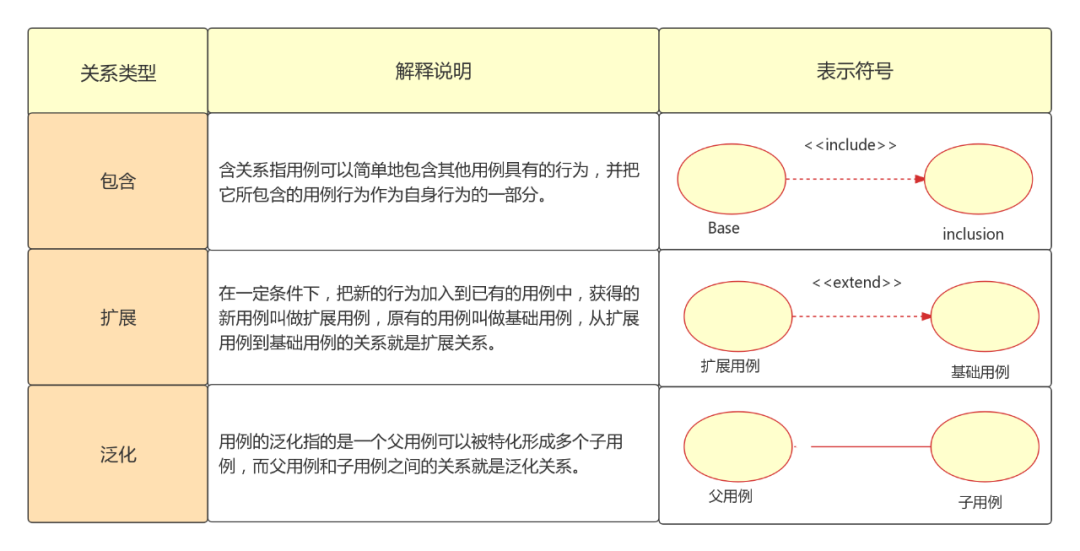

4. 参与者之间的关系：用例图中的关系有包含、扩展和泛化3种。

点击查看模板高清原图https://www.processon.com/view/6322bd72e401fd43462abc86

三、用例规约

对于每一个用例，我们还需要有详细的描述信息，以便让别人对于整个系统有一个更加详细的了解，这些信息包含在用例规约之中。

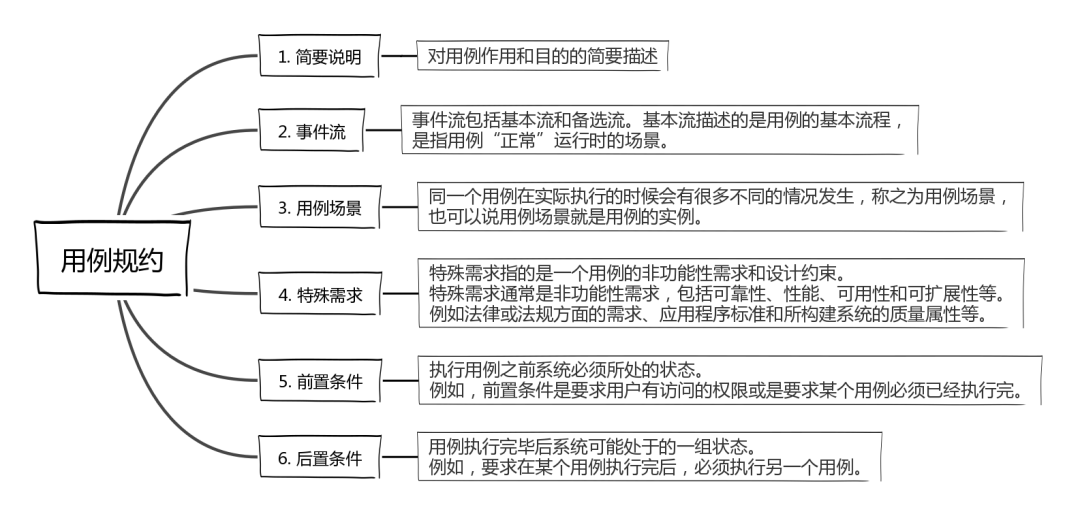

每一个用例的用例规约都应该包含以下内容：

点击查看模板高清原图https://www.processon.com/view/6322d06df346fb3377e35cf7?fromnew=1

给大家准备了8张用例图案例图，方便大家研究和学习。

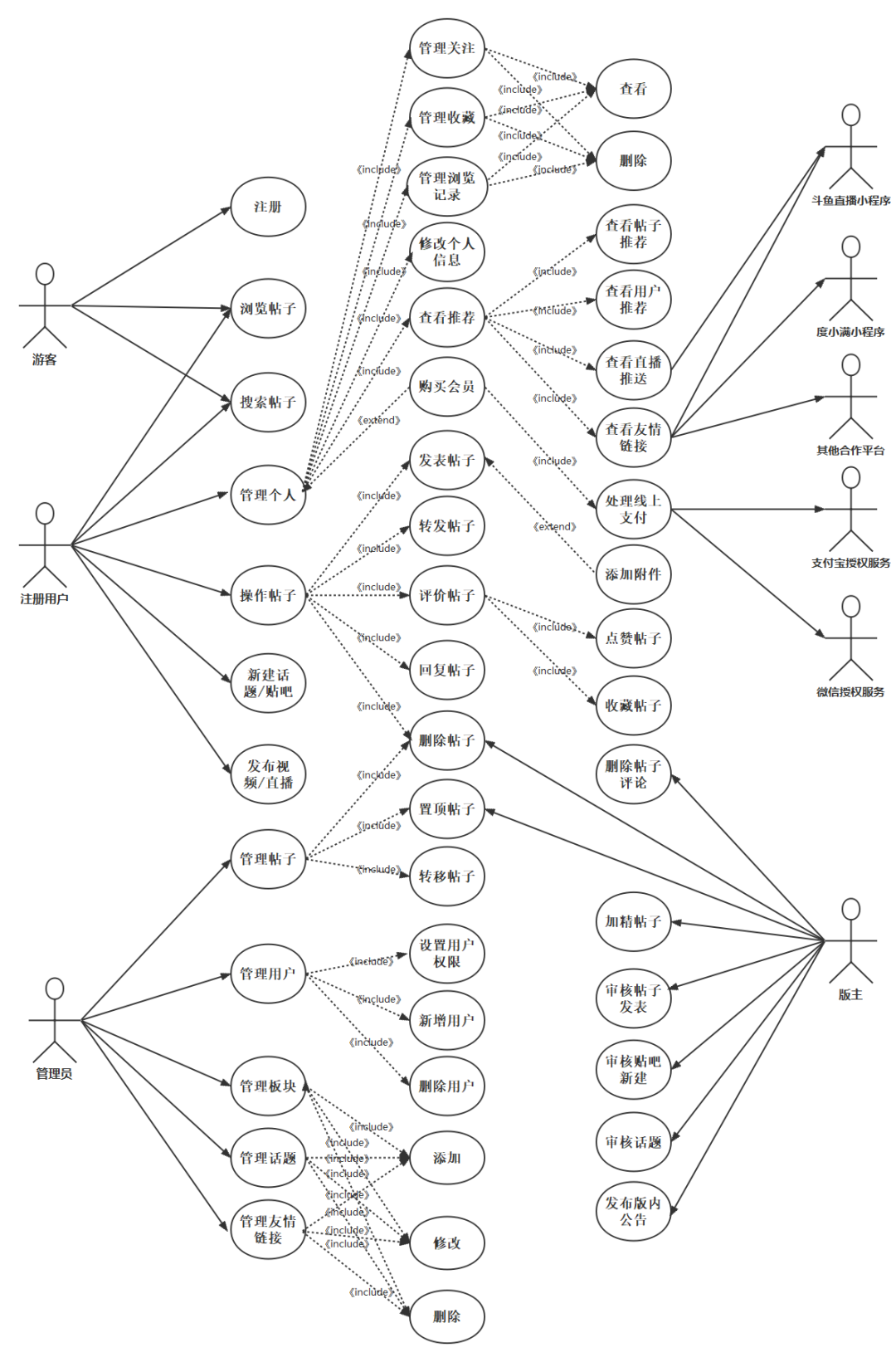

百度贴吧用例图 | 点击查看模板高清原图https://www.processon.com/view/5ea3a024f346fb177b93c939?fromnew=1

电商采购平台需求用例图 | 点击查看模板高清原图https://www.processon.com/view/649d2bb7111c1d7d8a166428

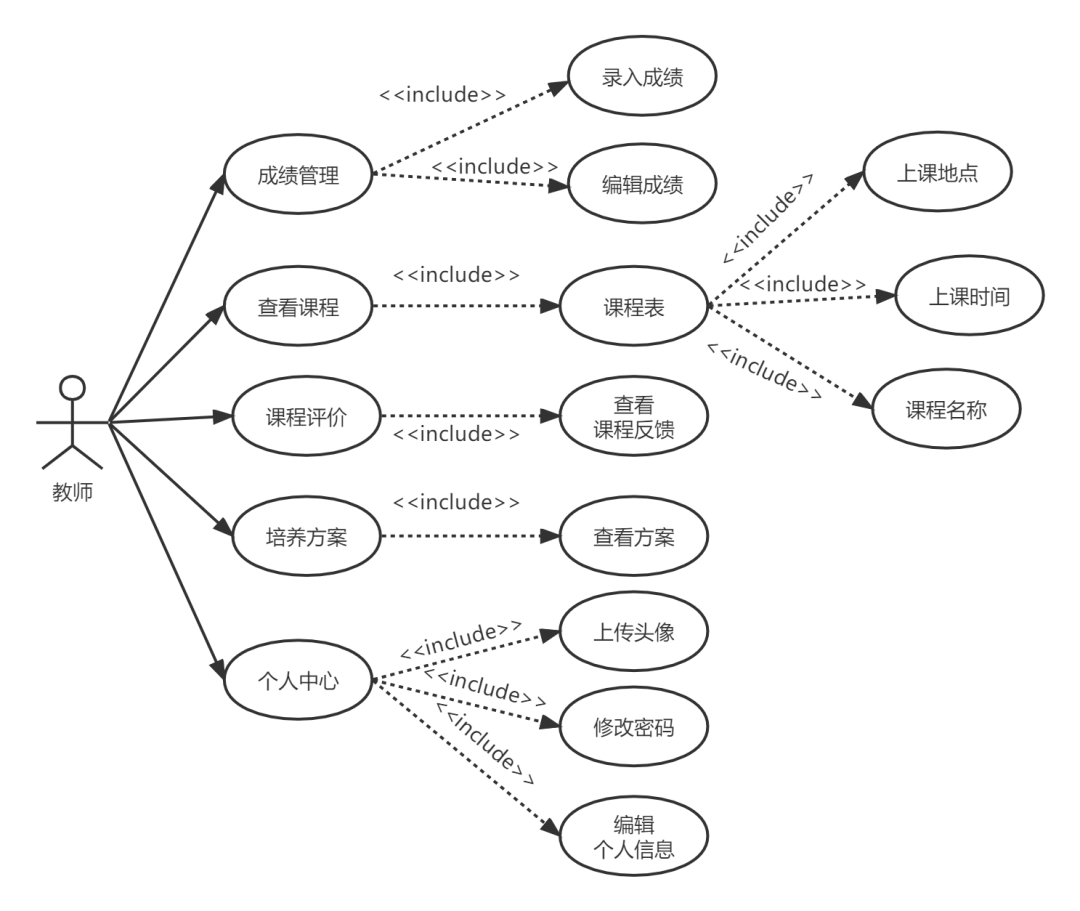

教师用例图 | 点击查看模板高清原图https://www.processon.com/view/62020f815653bb06de18b779?fromnew=1

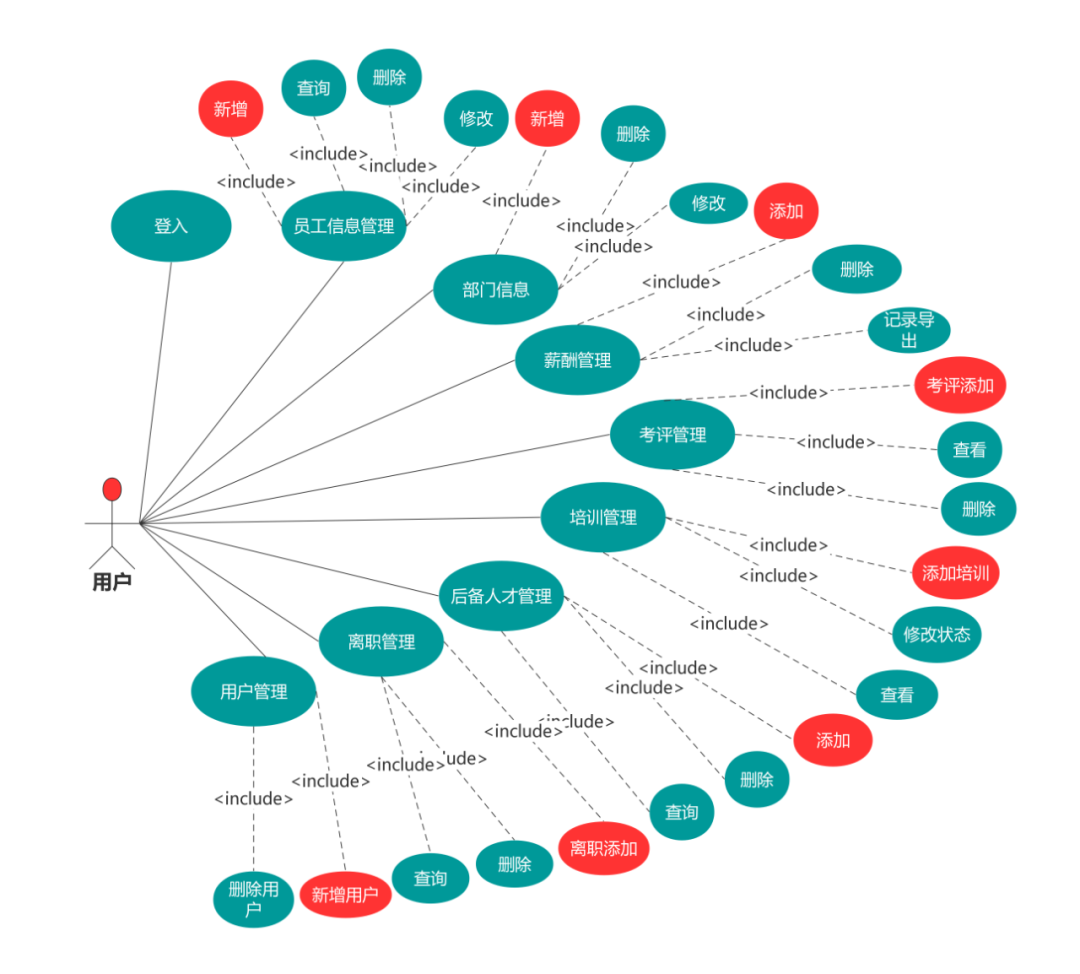

用例图 | 点击查看模板高清原图https://www.processon.com/view/62697fde6376891e1c12cd95?fromnew=1

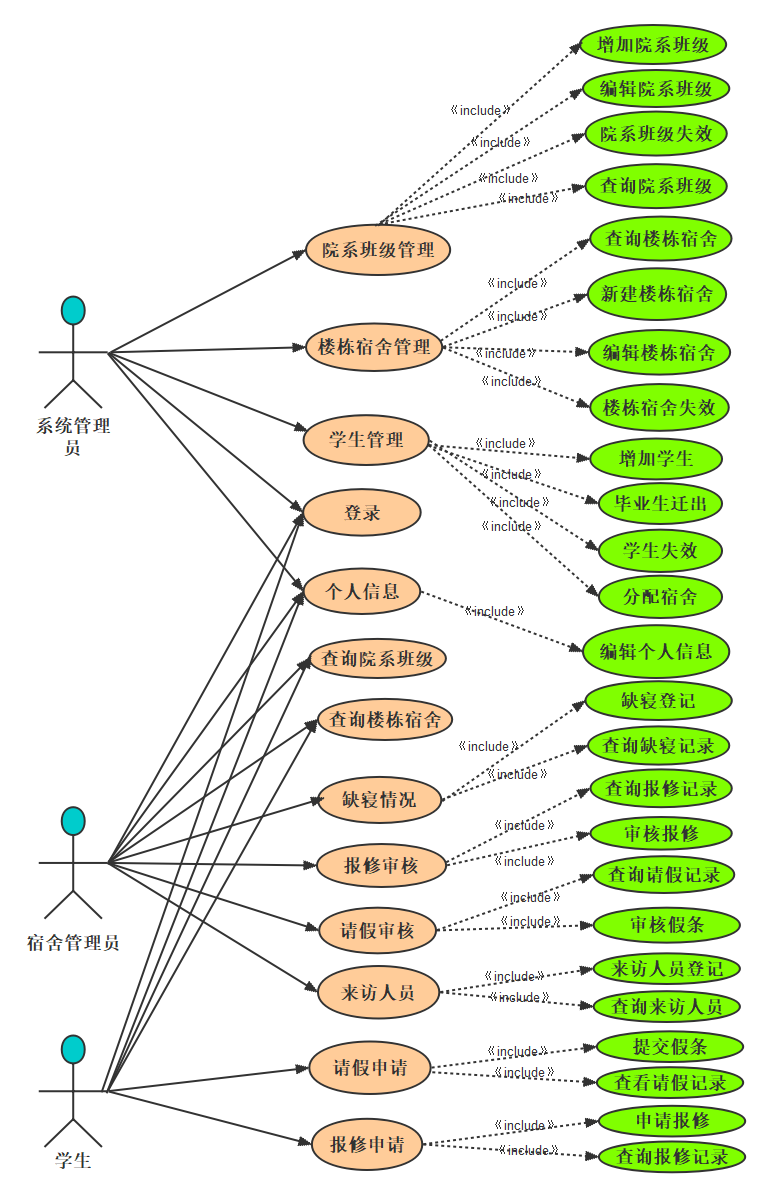

学生宿舍管理网站用例图 | 点击查看模板高清原图https://www.processon.com/view/5c9a1f6fe4b02cc835030b52?fromnew=1

考试系统管理员 | 点击查看模板高清原图https://www.processon.com/view/60754a466376891132ccc0f0?fromnew=1

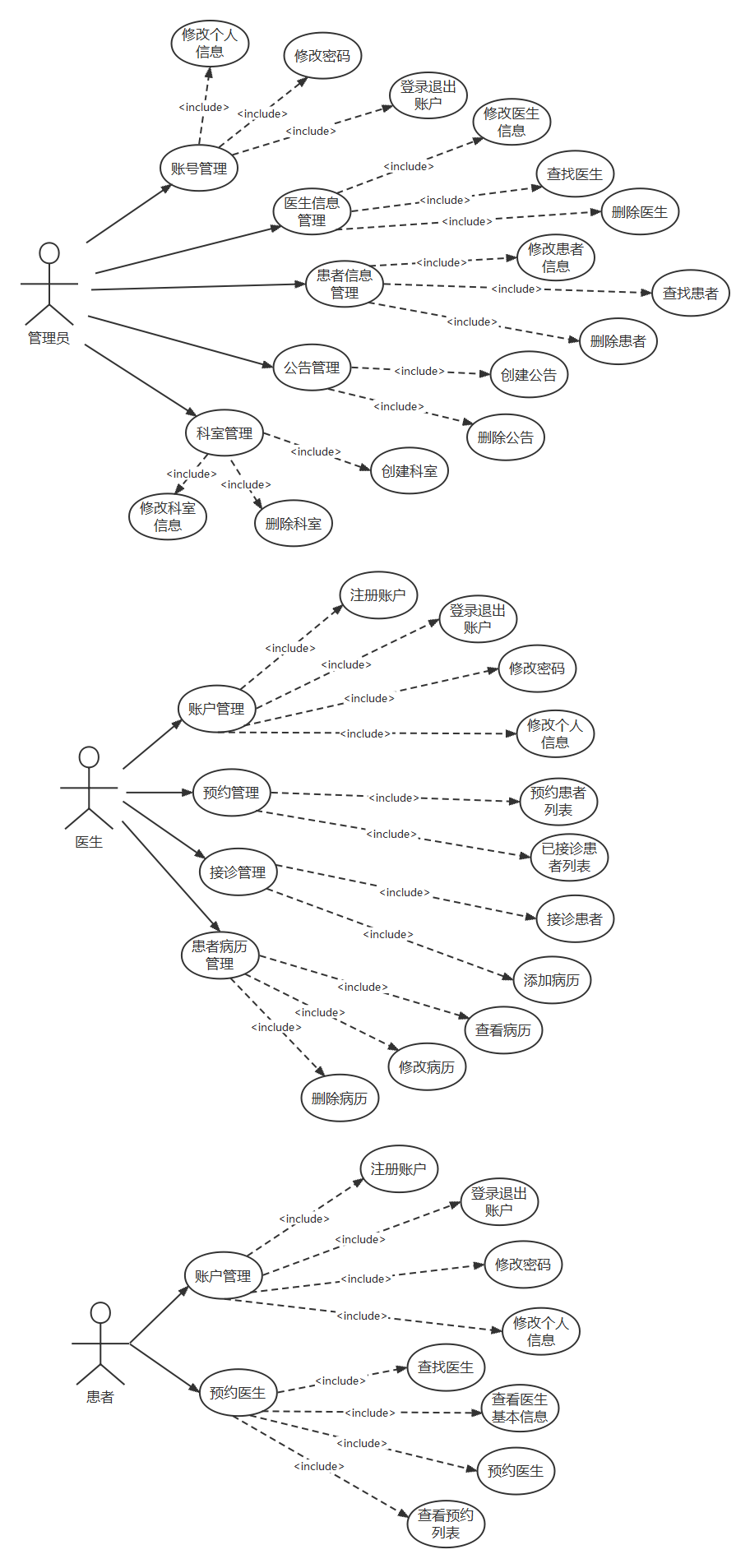

牙科医院用例图 | 点击查看模板高清原图https://www.processon.com/view/625256465653bb0743cc7b4a?fromnew=1

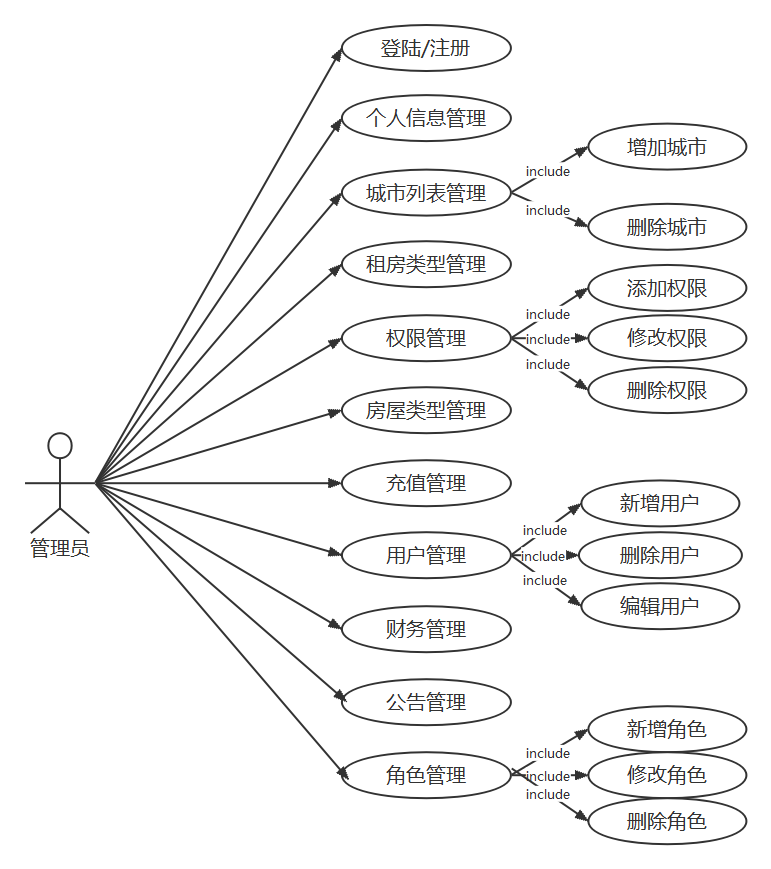

房屋租赁系统用例图 | 点击查看模板高清原图https://www.processon.com/view/628377945653bb3b4936545a?fromnew=1

用例作为一种需求分析方法，可以提高我们在需求分析、产品设计中的理解、思考和表达能力，确保我们的输出是高效、准确、有理有据的，希望大家多多尝试，学以致用。
