Matlab代码之plot函数的坐标点显示

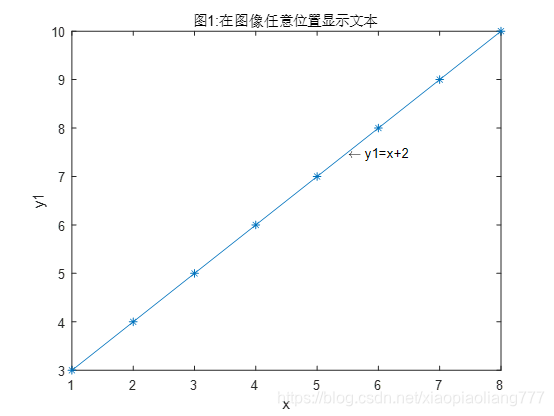

1、在图像某个位置显示文字信息，

用text(x,y,txt)函数在图像某个位置显示信息，x和y为位置，txt为内容
matlab的help有具体解释，这里举一个例子;

clc;clear;close all;
x=1:8;
y1=x+2;
%% 在图像任意位置显示文本
figure;plot(x,y1,'-*');title('图1:在图像任意位置显示文本');
xlabel('x');ylabel('y1');
text(5.5,7.5,'\leftarrow y1=x+2');

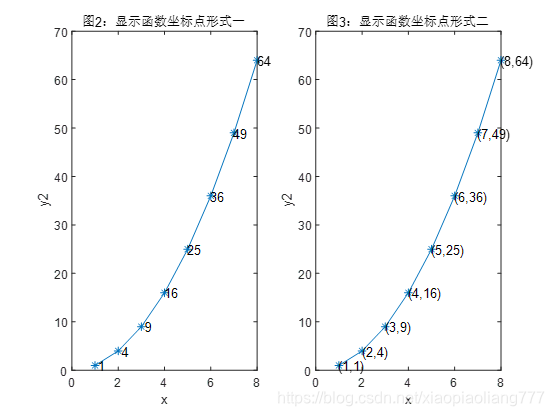

2、用text()显示plot函数的坐标点;

matlab官网讲的text不够详细，下面的代码可以分两种形式显示plot函数的坐标点，第一种只显示y值，第二种显示横纵坐标点

//
clc;clear;close all;
x=1:8;
y1=x+2;
figure;subplot(1,2,1);plot(x,y2,'-*');title('图2：显示函数坐标点形式一');
xlabel('x');ylabel('y2');
str1=num2str(y2');text(x,y2,str1);
%文件名不能与matlab内置函数同名，不然运行失败。

subplot(1,2,2);plot(x,y2,'-*');title('图3：显示函数坐标点形式二');
xlabel('x');ylabel('y2');
for i=1:8
text(x(i),y2(i),['(',num2str(x(i)),',',num2str(y2(i)),')']);
end
%第二种形式的第二种表达方法
%str=[repmat('(',size(x,2),1),num2str(x') ...
%repmat(', ',size(x,2),1),num2str(y2'),repmat(')',size(x,2),1)];
%text(x,y2,cellstr(str));

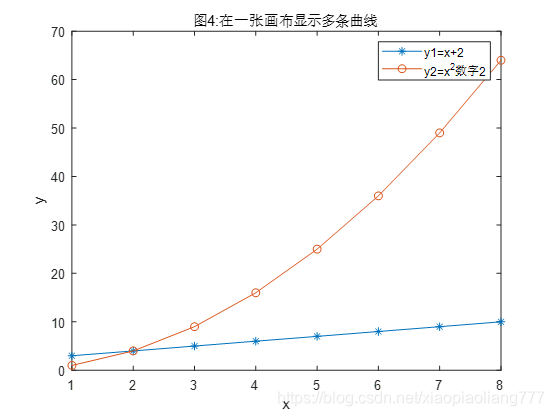

3、用legend()在一张图同时显示不同曲线;

横坐标相同，不同函数有不同的纵坐标，则有不同曲线，为了方便区分，需要给每个曲线命名，命名可以是固定不变的文本，也可以是变化的数字，但是需要将数字转为字符串，用num2str()

%% 在一张画布显示多条曲线
figure;plot(x,y1,'-*');hold on;
plot(x,y2,'-o');title('图4:在一张画布显示多条曲线');
xlabel('x');ylabel('y');
legend('y1=x+2',['y2=x^2数字',num2str(2)]);
%legend()的第二项只是为了表明不止可显示文本，还可显示可变的参数，如数字

4、用xlabel()、ylabel()、title()显示横纵坐标和标题;

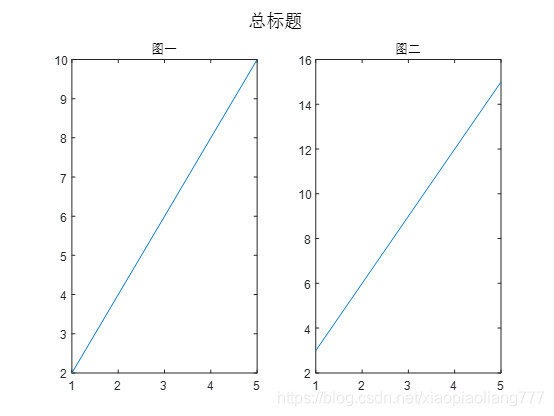

5、用subplot在一张画布上画多个图像;

subplot(m,n,t):可以放置m行n列个图像；表示m行n列个图像第t个。
总标题可以用subtitle();

x=1:5;
y1=2*x;
y2=3*x;
subplot(1,2,1);plot(x,y1);title('图一');
subplot(1,2,2);plot(x,y2);title('图二');
suptitle('总标题')

6、matlab2019a安装包及教程

网盘链接
提取码：lodw

7、完整代码

clc;clear;close all;
x=1:8;
y1=x+2;
y2=x.^2;

%% 在图像任意位置显示文本
figure;plot(x,y1,'-*');title('图1:在图像任意位置显示文本');
xlabel('x');ylabel('y1');
text(5.5,7.5,'\leftarrow y1=x+2');

%% 显示函数坐标点形式一
figure;subplot(1,2,1);plot(x,y2,'-*');title('图2：显示函数坐标点形式一');
xlabel('x');ylabel('y2');
str1=num2str(y2');text(x,y2,str1);
%文件名不能与matlab内置函数同名，不然运行失败。
subplot(1,2,2);plot(x,y2,'-*');title('图3：显示函数坐标点形式二');
xlabel('x');ylabel('y2');
% for i=1:8
% text(x(i),y2(i),['(',num2str(x(i)),',',num2str(y2(i)),')']);%文件名不能与matlab内置函数同名，不然运行失败。
% end
str=[repmat('(',size(x,2),1),num2str(x') ...
repmat(', ',size(x,2),1),num2str(y2'),repmat(')',size(x,2),1)];
text(x,y2,cellstr(str));

%% 在一张画布显示多条曲线
figure;plot(x,y1,'-*');hold on;
plot(x,y2,'-o');title('图4:在一张画布显示多条曲线');
xlabel('x');ylabel('y');
legend('y1=x+2',['y2=x^2数字',num2str(2)]);
%legend()的第二项只是为了表明不止可以显示文本，还可以显示可变的参数，如数字
