神经网络高性能计算 卷积计算优化 openblas GEMM 矩阵乘法优化 ncnn mobileNet-ssd shueezeNet-ssd

HighPerformanceComputing

  高性能计算(High performance computing, 缩写HPC)
  指通常使用很多处理器(作为单个机器的一部分)
  或者某一集群中组织的几台计算机(作为单个计 算资源操作)的计算系统和环境。
  有许多类型的HPC 系统,其范围从标准计算机的大型集群,到高度专用的硬件。
  大多数基于集群的HPC系统使用高性能网络互连,比如那些来自 InfiniBand 或 Myrinet 的网络互连。
  基本的网络拓扑和组织可以使用一个简单的总线拓扑,
  在性能很高的环境中,网状网络系统在主机之间提供较短的潜伏期,
  所以可改善总体网络性能和传输速率。

博文末尾支持二维码赞赏哦 _

浮点运算和代码优化, 并行计算, Optimizer软件

卷积计算优化

目前,卷积的计算大多采用间接计算的方式,主要有以下三种实现方式:

1、im2col + GEMM。
   caffe等很多框架中都使用了这种计算方式,
   原因是将问题转化为矩阵乘法后可以方便的使用很多矩阵运算库(如MKL、openblas、Eigen等)。

openblas

GEMM 普通矩阵乘法(General Matrix Multiplication)

2、FFT变换。
   时域卷积等于频域相乘,因此可将问题转化为简单的乘法问题。
3、Winograd。
   这种不太熟悉,据说在GPU上效率更高。
   NNPACK就是FFT和Winograd方法的结合。

上面三种方法执行效率都还不错,但对内存占用比较高,因为需要存储中间结果或者临时辅助变量。


1、Strassen 算法:
分析 CNN 的线性代数特性,增加加法减少乘法,
这样降低了卷积运算的计算的复杂度(o(n^3) -> o(n^2.81)),
但是这种方法不适合在硬件里面使用,这里就不做详细的介绍了。

2、 MEC:
一种内存利用率高且速度较快的卷积计算方法

MEC: Memory-efficient Convolution for Deep Neural Network 论文

博客解析

openblas GEMM 矩阵乘法优化

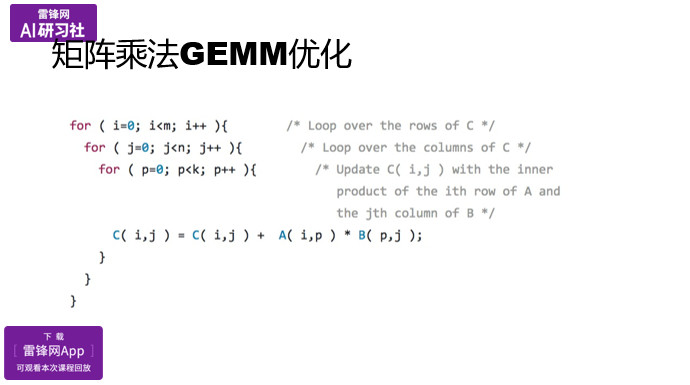

最原始3个for循环 (矩阵比较小的时候,速度还能快一些,当矩阵大了的时候,一定会跌下去,cache缓存问题):

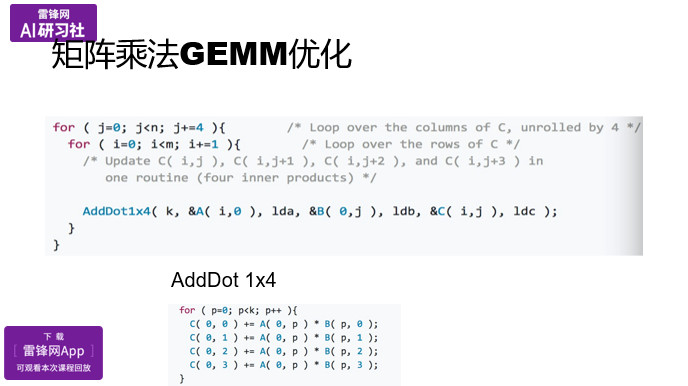

矩阵分块,块复用,减少仿存,相当于减少内存访问:

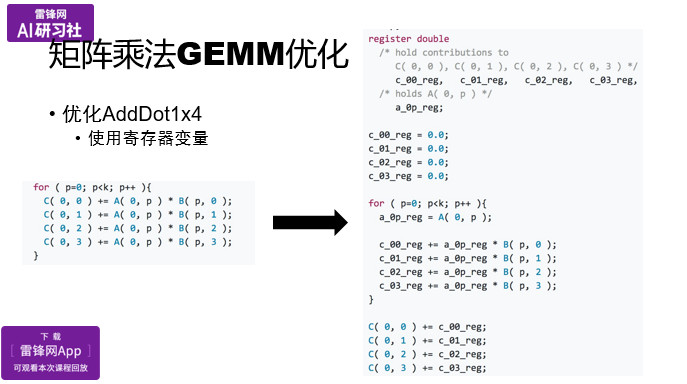

操作寄存器,不是操作内存:

我可以申请一堆C 00,01这样的寄存器变量,在C语言中是register double,还有矩阵A的部分,也用寄存器变量。

当然B还是之前的方式,最后再写回C里面。

只是我们引入了寄存器变量,让更多的数据保存到寄存器里,而不是放到cache缓存里,来减轻cache的压力.

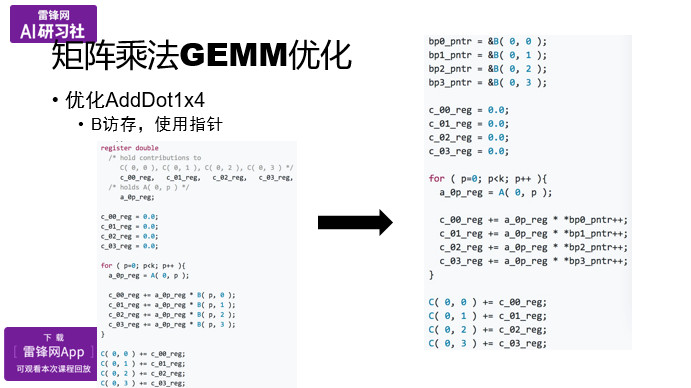

B矩阵仿存,使用指针访问,

一开始先把对应的指针位置指好,每次计算的时候只要指针连续移动就好,而不是每次读一个位置重新算一遍,这样速度就会快一些。

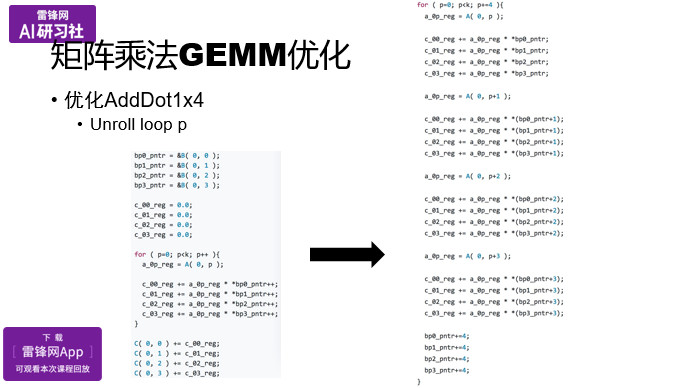

最里层循环展开:

在最里层循环,是不是可以展开成4次,在做这个的时候,我们可以降低整个循环这部分的开销,而且让它流水的情况更好。

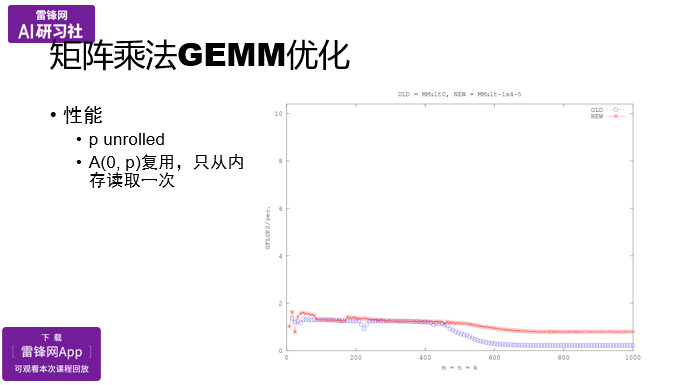

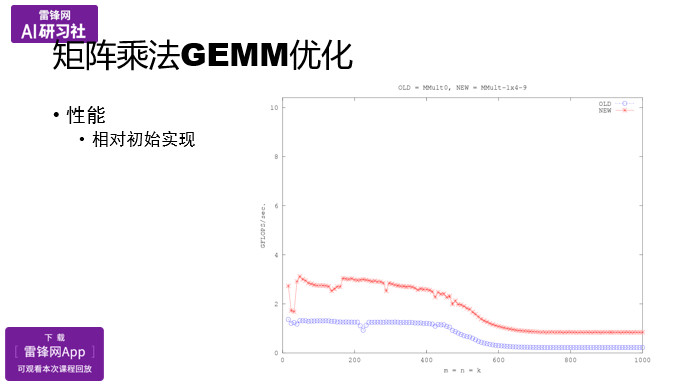

通过使用寄存器变量,使用了指针,在做了一定的底层循环展开之后,达到了红色线的性能:

之后可以使用更大的分块,在进行寄存器,指针,展开优化。

在深度神经网络中 特指提高卷积计算方式的方法

  0、小米 mace

代码

  Mobile AI Compute Engine (MACE) 是一个专为移动端异构计算平台优化的神经网络计算框架。

  1、OpenVINO
  Intel推出OpenVINO工具包,将计算机视觉带到物联网终端
  OpenVINO(开放的视觉推理和神经网络优化)工具包
  使开发人员能够在云上(如TensorFlow,MXNet和Caffe等流行款框架)构建和训练人工智能模型,
  并将其部署到各种产品中。
  Windows*
  Linux* (supports Ubuntu*, CentOS*, and Yocto Project*)
  Linux for FPGA


  2、腾讯NCNN框架入门到应用

代码

 3、FeatherCNN

代码

 4、Tengine 高性能神经网络推理引擎

代码

  5、百度MDL

代码

  6、九言科技 绝影(Prestissimo)

代码

  7、Google量化方法 r=S(q-Z)  tflite  TensorFlow Lite

代码

  8、英伟达 TensorRT , NVIDIA TensorRT是一种高性能神经网络推理(Inference)引擎

代码

英伟达 CUDA 和 TensorRT 代码实验

深度学习框架的并行优化方法小结

一 、 ncnn使用

ncnn_wiki 指南

在Ubuntu上安装使用NCNN

1. 下载编译源码

  git clone https://github.com/Tencent/ncnn.git
  下载完成后,需要对源码进行编译
  修改CMakeLists.txt 文件 打开 一些文件的编译开关

        ##############################################
        add_subdirectory(examples)
        # add_subdirectory(benchmark)
        add_subdirectory(src)
        if(NOT ANDROID AND NOT IOS)
        add_subdirectory(tools)
        endif()

  开始编译:
        cd ncnn
        mkdir build && cd build
        cmake ..
        make -j
        make install

  执行完毕后我们可以看到:
        Install the project...
        -- Install configuration: "release"
        -- Installing: /home/ruyiwei/code/ncnn/build/install/lib/libncnn.a
        -- Installing: /home/ruyiwei/code/ncnn/build/install/include/blob.h
        -- Installing: /home/ruyiwei/code/ncnn/build/install/include/cpu.h
        -- Installing: /home/ruyiwei/code/ncnn/build/install/include/layer.h
        -- Installing: /home/ruyiwei/code/ncnn/build/install/include/mat.h
        -- Installing: /home/ruyiwei/code/ncnn/build/install/include/net.h
        -- Installing: /home/ruyiwei/code/ncnn/build/install/include/opencv.h
        -- Installing: /home/ruyiwei/code/ncnn/build/install/include/platform.h
   查看生成了什么工具:
   我们进入 ncnn/build/tools 目录下,如下所示,
   我们可以看到已经生成了 ncnn2mem可执行文件,以及 caffe/caffe2ncnn 和 mxnet/mxnet2ncnn 可执行文件
   caffe2ncnn的 作用是将caffe模型生成ncnn 模型
              .prototxt >>> .param  .caffemodel >>> .bin;
   mxnet2ncnn 的作用是将 mxnet模型生成ncnn 模型;
   ncnn2mem 是对ncnn模型进行加密。
        drwxrwxr-x 6 wanyouwen wanyouwen   4096  6月 21 00:13 ./
        drwxrwxr-x 6 wanyouwen wanyouwen   4096  6月 21 00:14 ../
        drwxrwxr-x 3 wanyouwen wanyouwen   4096  6月 21 00:13 caffe/
        drwxrwxr-x 3 wanyouwen wanyouwen   4096  6月 21 00:13 CMakeFiles/
        -rw-rw-r-- 1 wanyouwen wanyouwen   1606  6月 21 00:13 cmake_install.cmake
        -rw-rw-r-- 1 wanyouwen wanyouwen   7141  6月 21 00:13 Makefile
        drwxrwxr-x 3 wanyouwen wanyouwen   4096  6月 21 00:13 mxnet/
        -rwxrwxr-x 1 wanyouwen wanyouwen 477538  6月 21 00:13 ncnn2mem*
        drwxrwxr-x 3 wanyouwen wanyouwen   4096  6月 21 00:13 onnx

tensorflow2ncnn

 而默认会生成 一个静态库build/src/libncnn.a 和一些可执行文件:
 build/examples/squeezenet 分类模型
 build/examples/fasterrcn  检测模型
 build/examples/ssd/ssdsqueezenet 检测模型
 build/examples/ssd/ssdmobilenet  检测模型
 可以使用squeezenet进行测试,这里这是一个图像分类模型。

 把模型和参数复制过来:
 cp ../../examples/squeezen* .
 进行检测:
 ./squeezenet cat.jpg
 >>>
  283 = 0.377605
  281 = 0.247314
  282 = 0.100278
 这里只是输出了类别的编码,没有输出类别的字符串

 需要修改examples/squeezenet.c文件
// Tencent is pleased to support the open source community by making ncnn available.
// https://opensource.org/licenses/BSD-3-Clause

#include <stdio.h>
#include <algorithm>
#include <vector>
#include <opencv2/core/core.hpp>
#include <opencv2/highgui/highgui.hpp>
#include <opencv2/imgproc/imgproc.hpp>// putText()
#include "net.h"

#include <sys/time.h>
#include <unistd.h>

// 计时
long getTimeUsec()
{

    struct timeval t;
    gettimeofday(&t,0);
    return (long)((long)t.tv_sec*1000*1000 + t.tv_usec);
}

static int detect_squeezenet(const cv::Mat& bgr, std::vector<float>& cls_scores)
{
    ncnn::Net squeezenet;// 前向模型
    squeezenet.load_param("squeezenet_v1.1.param");// 模型框架
    squeezenet.load_model("squeezenet_v1.1.bin");// 权重参数

// ncnn 用自己的数据结构 Mat 来存放输入和输出数据 输入图像的数据要转换为 Mat,依需要减去均值和乘系数
    // 图片变形
    ncnn::Mat in = ncnn::Mat::from_pixels_resize(bgr.data, ncnn::Mat::PIXEL_BGR, bgr.cols, bgr.rows, 227, 227);
    // 各个通道均值
    const float mean_vals[3] = {104.f, 117.f, 123.f};
    in.substract_mean_normalize(mean_vals, 0);// 图像减去均值归一化

    ncnn::Extractor ex = squeezenet.create_extractor();
    ex.set_light_mode(true);// 模型 提取器

    ex.input("data", in);

// 执行前向网络,获得计算结果
    ncnn::Mat out;
    ex.extract("prob", out);//提取 prob层的输出

    cls_scores.resize(out.w);
    for (int j=0; j<out.w; j++)
    {
        cls_scores[j] = out[j];//结果的每一个值 变成 vector
    }

    return 0;
}
// 打印结果  有修改 保存类别结果和得分
static int print_topk(const std::vector<float>& cls_scores, int topk, std::vector<int>& index_result, std::vector<float> score_result)
{
    // partial sort topk with index
    int size = cls_scores.size();// 结果维度
    std::vector< std::pair<float, int> > vec;
    vec.resize(size);
    for (unsigned int i=0; i<size; i++)
    {// 成对 值:id 这里id对于类别
        vec[i] = std::make_pair(cls_scores[i], i);
    }
    // 排序
    std::partial_sort(vec.begin(), vec.begin() + topk, vec.end(),
                      std::greater< std::pair<float, int> >());

    // print topk and score
    for (int i=0; i<topk; i++)
    {
        float score = vec[i].first;//得分值
        int index = vec[i].second;// id
        //fprintf(stderr, "%d = %f\n", index, score);
       //  添加保存结果的 vector数组
        score_result.push_back(score);
        index_result.push_back(index);
    }

    return 0;
}

// 添加一个载入 类别目录的文件 的 函数
static int load_labels(std::string path, std::vector<std::string>& labels)
{
    FILE* fp = fopen(path.c_str(), "r");//读取文件

    while(!feof(fp))
    {
      char str_b[1024];//先读取 1024个字符
      fgets(str_b, 1024, fp);
      std::string str_block(str_b);//转换成 string 方便操作

      if(str_block.length() > 0)
      {
        for (unsigned int i = 0; i <  str_block.length(); i++)
        {
           if(str_block[i] == ' ')
           {
              std:: string name = str_block.substr(i, str_block.length() - i - 1);
              labels.push_back(name);
              i = str_block.length();
           }
        }
      }
    }
   return 0 ;
}


int main(int argc, char** argv)
{
   // 命令行传入的图片文件名
    const char* imagepath = argv[1];
   // opencv 读取图像
    cv::Mat m = cv::imread(imagepath, CV_LOAD_IMAGE_COLOR);
    if (m.empty())
    {
        fprintf(stderr, "cv::imread %s failed\n", imagepath);
        return -1;
    }

    // 读取类别标签文件
    std::vector<std::string> labels;
    load_labels("synset_words.txt", labels);

    std::vector<float> cls_scores;

    long time = getTimeUsec();
    detect_squeezenet(m, cls_scores);
    time = getTimeUsec() - time;
    printf("detection time: %ld ms\n",time/1000);


    std::vector<int> index;
    std::vector<float> score;

    print_topk(cls_scores, 3, index, score);

   for(unsigned int i = 0; i < index.size(); i++)
   {
     cv::putText(m, labels[index[i]], cv::Point(50, 50+30*i), CV_FONT_HERSHEY_SIMPLEX, 1.2, cv::Scalar(0, 100, 200), 2, 8);
   }

   cv::imshow("result", m);
   cv::imwrite("test_result.jpg", m);
   cv::waitKey(0);

   return 0;
}
  把模型和参数复制过来:
  cp ../../examples/squeezen* .
  以及类别列表文件:
  cp ../../examples/synset_words.txt .
  进行检测:
  ./squeezenet cat.jpg

2. caffe网络模型转换为 ncnn模型 示例

caffe下Alexnet网络模型转换为NCNN模型

  我们在测试的过程中需要 .caffemodel文件(模型参数文件)  以及 deploy.prototxt文件(模型框架结构) ,
  所以我们再将caffe模型转换为NCNN模型的时候,
  同样也需要 .caffemodel以及deploy.prototxt这两个文件,为了方便,我们使用AlexNet为例讲解。

a. 下载 caffe 模型和参数

  alexnet 的 deploy.prototxt 可以在这里下载 https://github.com/BVLC/caffe/tree/master/models/bvlc_alexnet
  alexnet 的 .caffemodel 可以在这里下载 http://dl.caffe.berkeleyvision.org/bvlc_alexnet.caffemodel

b. 转换

  由于NCNN提供的转换工具只支持转换新版的caffe模型,
  所以我们需要利用caffe自带的工具将旧版的caffe模型转换为新版的caffe模型后,
  再将新版本的模型转换为NCNN模型.

  旧版本caffe模型->新版本caffe模型->NCNN模型。

c. 旧版caffe模型转新版caffe模型

  转换ncnn网络和模型
  caffe 自带了工具可以把老版本的 caffe 网络和模型转换为新版(ncnn的工具只认识新版

  upgrade_net_proto_text [老prototxt] [新prototxt]
  upgrade_net_proto_binary [老caffemodel] [新caffemodel]

  模型框架转换:
  ~/code/ncnn/build/tools$ ~/caffe/build/tools/upgrade_net_proto_text deploy.prototxt new_deplpy.prototxt
  模型权重文件转换:
  ~/code/ncnn/build/tools$ ~/caffe/build/tools/upgrade_net_proto_binary bvlc_alexnet.caffemodel new_bvlc_alexnet.caffemodel

        上面的命令需要根据自己的caffe位置进行修改

        执行后,就可以生成新的caffe模型.

        因为我们每次检测一张图片,所以要对新生成的deploy.prototxt进行修改:第一个 dim 设为 1 一次输入的图片数量
        layer {
              name: "data"
              type: "Input"
              top: "data"
              input_param { shape: { dim: 1 dim: 3 dim: 227 dim: 227 } }
        }

d. 新版caffe模型转ncnn模型

  ./caffe/caffe2ncnn new_deplpy.prototxt new_bvlc_alexnet.caffemodel alexnet.param alexnet.bin

   caffe2ncnn的 作用是将caffe模型生成ncnn 模型
        .prototxt >>> .param  .caffemodel >>> .bin;

  执行上面命令后就可以生成NCNN模型需要的param 与bin 文件.

e. 对模型参数加密

  ./ncnn2mem alexnet.param alexnet.bin alexnet.id.h alexnet.mem.h
  注意 alexnet.id.h alexnet.mem.h 为定义的文件名 头文件名 后面后生成
  最后
   alexnet.bi >>>  alexnet.param.bin     小
                   alexnet.id.h          小
                   alexnet.mem.h         较大

f. 模型载入

  对于加密文件的读取也和原来不同,在源码中,

  非加密param读取方式为:
        ncnn::Net net;
        net.load_param("alexnet.param");
        net.load_model("alexnet.bin");

  加密param.bin读取方式为:
  ncnn::Net net;
  net.load_param_bin("alexnet.param.bin");
  net.load_model("alexnet.bin");

mobileNET 分类网络示例

caffe 模型参数下载

2. 模型转换

  先caffe old转换到新版本下
        ./../../tools/caffe_tools/upgrade_net_proto_text mobilenet_deploy.prototxt mobilenet_new.prototxt
        ./../../tools/caffe_tools/upgrade_net_proto_binary mobilenet.caffemodel mobilenet_new.caffemodel
  caffe to  ncnn
  ./../../tools/caffe/caffe2ncnn mobilenet_new.prototxt mobilenet_new.caffemodel mobilenet-ncnn.param mobilenet-ncnn.bin

4. 修改检测源文件 新建 ncnn/examples/mobilenet.cpp

// Tencent is pleased to support the open source community by making ncnn available.
// https://opensource.org/licenses/BSD-3-Clause

#include <stdio.h>
#include <algorithm>
#include <vector>
#include <opencv2/core/core.hpp>
#include <opencv2/highgui/highgui.hpp>
#include <opencv2/imgproc/imgproc.hpp>// putText()
#include "net.h"

#include <sys/time.h>
#include <unistd.h>

// 计时
long getTimeUsec()
{

    struct timeval t;
    gettimeofday(&t,0);
    return (long)((long)t.tv_sec*1000*1000 + t.tv_usec);
}

static int detect_mobilenet(const cv::Mat& bgr, std::vector<float>& cls_scores)
{
    ncnn::Net mobilenet;// 前向模型
    mobilenet.load_param("mobilenet-ncnn.param");// 模型框架
    mobilenet.load_model("mobilenet-ncnn.bin");// 权重参数
    // 图片变形  网络输入尺寸为 224*224 之前squeezenet为227
    ncnn::Mat in = ncnn::Mat::from_pixels_resize(bgr.data, ncnn::Mat::PIXEL_BGR, bgr.cols, bgr.rows, 224, 224);
    // 各个通道均值
    const float mean_vals[3] = {104.f, 117.f, 123.f};
    in.substract_mean_normalize(mean_vals, 0);// 图像减去均值归一化

    ncnn::Extractor ex = mobilenet.create_extractor();
    ex.set_light_mode(true);// 模型 提取器

    ex.input("data", in);//数据输入层

    ncnn::Mat out;
    ex.extract("prob", out);//提取 prob层的输出

    cls_scores.resize(out.w);
    for (int j=0; j<out.w; j++)
    {
        cls_scores[j] = out[j];//结果的每一个值 变成 vector
    }

    return 0;
}
// 打印结果  有修改 保存类别结果和得分
static int print_topk(const std::vector<float>& cls_scores, int topk, std::vector<int>& index_result, std::vector<float> score_result)
{
    // partial sort topk with index
    int size = cls_scores.size();// 结果维度
    std::vector< std::pair<float, int> > vec;
    vec.resize(size);
    for (unsigned int i=0; i<size; i++)
    {// 成对 值:id 这里id对于类别
        vec[i] = std::make_pair(cls_scores[i], i);
    }
    // 排序
    std::partial_sort(vec.begin(), vec.begin() + topk, vec.end(),
                      std::greater< std::pair<float, int> >());

    // print topk and score
    for (int i=0; i<topk; i++)
    {
        float score = vec[i].first;//得分值
        int index = vec[i].second;// id
        //fprintf(stderr, "%d = %f\n", index, score);
       //  添加保存结果的 vector数组
        score_result.push_back(score);
        index_result.push_back(index);
    }

    return 0;
}

// 添加一个载入 类别目录的文件 的 函数
static int load_labels(std::string path, std::vector<std::string>& labels)
{
    FILE* fp = fopen(path.c_str(), "r");//读取文件

    while(!feof(fp))
    {
      char str_b[1024];//先读取 1024个字符
      fgets(str_b, 1024, fp);
      std::string str_block(str_b);//转换成 string 方便操作

      if(str_block.length() > 0)
      {
        for (unsigned int i = 0; i <  str_block.length(); i++)
        {
           if(str_block[i] == ' ')
           {
              std:: string name = str_block.substr(i, str_block.length() - i - 1);
              labels.push_back(name);
              i = str_block.length();
           }
        }
      }
    }
   return 0 ;
}


int main(int argc, char** argv)
{
   // 命令行传入的图片文件名
    const char* imagepath = argv[1];
   // opencv 读取图像
    cv::Mat m = cv::imread(imagepath, CV_LOAD_IMAGE_COLOR);
    if (m.empty())
    {
        fprintf(stderr, "cv::imread %s failed\n", imagepath);
        return -1;
    }

    // 读取类别标签文件
    std::vector<std::string> labels;
    load_labels("synset_words.txt", labels);

    std::vector<float> cls_scores;
    long time = getTimeUsec();
    detect_mobilenet(m, cls_scores);
    time = getTimeUsec() - time;
    printf("detection time: %ld ms\n",time/1000);

    std::vector<int> index;
    std::vector<float> score;

    print_topk(cls_scores, 3, index, score);

   for(unsigned int i = 0; i < index.size(); i++)
   {
     cv::putText(m, labels[index[i]], cv::Point(50, 50+30*i), CV_FONT_HERSHEY_SIMPLEX, 1.2, cv::Scalar(0, 100, 200), 2, 8);
   }

   cv::imshow("result", m);
   cv::imwrite("test_result.jpg", m);
   cv::waitKey(0);

   return 0;
}

修改ncnn/examples/CMakeLists.txt 添加编译选项

  add_executable(mobilenet mobilenet.cpp)
  target_link_libraries(mobilenet ncnn ${OpenCV_LIBS})

5. 编译&运行

  ./mobilenet cat.jpg

mobileNET-SSD 检测网络示例

1. 训练

使用caffe-ssd mobilenet-v1 训练网络 得到网络权重参数

  这里训练的效果不太好,是基于mobilenet的权重进行训练的,得到 caffe版本的模型和权重文件:
        MN_ssd_33_deploy.prototxt
        MN_ssd_33_iter_26000.caffemodel


  这里的是直接训练好的 mobilenet-ssd 检测效果还可以
  其实可以基于这个权重进行训练:

也可以直接从这里下载

2. 模型转换

 caffe_old -> caffe_new:
       注意这里的caffe版本为 caffe-ssd的版本 否则有些层的类型不认识

caffe-ssd

        upgrade_net_proto_text [老prototxt] [新prototxt]
        upgrade_net_proto_binary [老caffemodel] [新caffemodel]

        模型框架转换:
        ~/code/ncnn/build/tools$ ../../tools/caffe_tools/upgrade_net_proto_text MN_ssd_33_deploy.prototxt ssdmobilenet.prototxt
        模型权重文件转换:
        ~/code/ncnn/build/tools$ ../../tools/caffe_tools/upgrade_net_proto_binary MN_ssd_33_iter_26000.caffemodel ssdmobilenet.caffemodel

        上面 对casse-ssd/build/tools 工具做了 符号链接
              ln -s /home/wanyouwen/ewenwan/software/caffe-ssd/build/tools/ ./caffe_tools

 caffe -> ncnn
        ./../../tools/caffe/caffe2ncnn ssdmobilenet.prototxt ssdmobilenet.caffemodel mobilenet_ssd_voc_ncnn.param mobilenet_ssd_voc_ncnn.bin
        caffe2ncnn的 作用是将caffe模型生成ncnn 模型
        .prototxt >>> .param  .caffemodel >>> .bin;

        执行上面命令后就可以生成NCNN模型需要的param 与bin 文件.

3. 修改检测源文件

// Tencent is pleased to support the open source community by making ncnn available.
//

#include <stdio.h>
#include <algorithm>
#include <vector>
#include <opencv2/core/core.hpp>
#include <opencv2/highgui/highgui.hpp>
#include <opencv2/imgproc/imgproc.hpp>
#include <iostream>

#include "net.h"

#include <sys/time.h>
#include <unistd.h>

// 计时
long getTimeUsec()
{

    struct timeval t;
    gettimeofday(&t,0);
    return (long)((long)t.tv_sec*1000*1000 + t.tv_usec);
}

//定义一个结果 结构体
struct Object{
    cv::Rect rec;//边框
    int class_id;//类别id
    float prob;//概率
};
// voc
const char* class_names[] = {"background",
                            "aeroplane", "bicycle", "bird", "boat",
                            "bottle", "bus", "car", "cat", "chair",
                            "cow", "diningtable", "dog", "horse",
                            "motorbike", "person", "pottedplant",
                            "sheep", "sofa", "train", "tvmonitor"};

static int detect_mobilenet(cv::Mat& raw_img, float show_threshold)
{
    ncnn::Net ssdmobilenet;
    /* 模型下载
     * model is  converted from https://github.com/chuanqi305/MobileNet-SSD
     * and can be downloaded from https://drive.google.com/open?id=0ByaKLD9QaPtucWk0Y0dha1VVY0U
     */

    printf("loading net... \r\n");
    // 原始图片尺寸
    int img_h = raw_img.size().height;
    int img_w = raw_img.size().width;
    ssdmobilenet.load_param("mobilenet_ssd_voc_ncnn.param");
    ssdmobilenet.load_model("mobilenet_ssd_voc_ncnn.bin");
    int input_size = 300;
    // 改变图像尺寸 到网络的输入尺寸
    ncnn::Mat in = ncnn::Mat::from_pixels_resize(raw_img.data, ncnn::Mat::PIXEL_BGR, raw_img.cols, raw_img.rows, input_size, input_size);
    // 去均值, 再归一化
    const float mean_vals[3] = {127.5f, 127.5f, 127.5f};
    const float norm_vals[3] = {1.0/127.5,1.0/127.5,1.0/127.5};

    //in.substract_mean_normalize(mean_vals, norm_vals);// 上面给的模型

    in.substract_mean_normalize(mean_vals, 0);// 我自己训练的 没有进行归一化

    ncnn::Extractor ex = ssdmobilenet.create_extractor();
    ex.set_light_mode(true);
    //ex.set_num_threads(4);//线程数量
    ex.input("data", in);

    printf("begin detecting... \r\n");

    long time = getTimeUsec();

    ncnn::Mat out;
    ex.extract("detection_out", out);//网络输出

    time = getTimeUsec() - time;
    printf("detection time: %ld ms\n",time/1000);

    // 打印总结果
    printf("%d %d %d\n", out.w, out.h, out.c);
    std::vector<Object> objects;

    // 获取结果
    for (int iw=0;iw<out.h;iw++)
    {
        Object object;
        const float *values = out.row(iw);//一行是一个结果
        object.class_id = values[0];//类别id
        object.prob = values[1];// 概率
        object.rec.x = values[2] * img_w;//边框中心点
        object.rec.y = values[3] * img_h;
        object.rec.width = values[4] * img_w - object.rec.x;//半尺寸
        object.rec.height = values[5] * img_h - object.rec.y;
        objects.push_back(object);
    }
    // 打印结果
    for(unsigned int i = 0;i<objects.size();++i)
    {
        Object object = objects.at(i);
        if(object.prob > show_threshold)//按阈值显示
        {
            cv::RNG rng(cvGetTickCount());
            //cv::rectangle(raw_img, object.rec, cv::Scalar(255, 0, 0));// 绿色 物体标注框
            // 随机颜色框
            cv::rectangle(raw_img, object.rec, cv::Scalar(rng.uniform(0,255),rng.uniform(0,255),rng.uniform(0,255)),1);
            std::ostringstream pro_str;
            pro_str<<object.prob;//概率大小字符串
            // 类别+概率字符串
            std::string label = std::string(class_names[object.class_id]) + ": " + pro_str.str();
            int baseLine = 0;
            // 获取文字大小
            cv::Size label_size = cv::getTextSize(label, cv::FONT_HERSHEY_SIMPLEX, 0.5, 1, &baseLine);
            // 画文本矩形边框
            cv::rectangle(raw_img, cv::Rect(cv::Point(object.rec.x, object.rec.y- label_size.height),
                                  cv::Size(label_size.width, label_size.height + baseLine)),
                      cv::Scalar(255, 255, 255), CV_FILLED);//白色
            // 添加文字
            cv::putText(raw_img, label, cv::Point(object.rec.x, object.rec.y),
                    cv::FONT_HERSHEY_SIMPLEX, 0.5, cv::Scalar(0, 0, 0));//黑色
        }
    }
    // 显示带结果标签的 图像
    cv::imshow("result",raw_img);
    cv::waitKey();

    return 0;
}

int main(int argc, char** argv)
{
    if(argc != 2){
       printf("usage: ./ssdmobilenet *.jpg\r\n");
       return -1;
    }
    // 图像地址
    const char* imagepath = argv[1];
    // 读取图像
    cv::Mat m = cv::imread(imagepath, CV_LOAD_IMAGE_COLOR);

    printf("read img: %s successful\r\n", argv[1]);

    if (m.empty())
    {
        fprintf(stderr, "cv::imread %s failed\n", imagepath);
        return -1;
    }

    printf("detecting... \r\n");

    // 检测结果
    detect_mobilenet(m,0.5);

    return 0;
}

4. 编译

make -j

5. 运行测试

./ssdmobilenet person.jpg

  这里如果没使用 新版本caffe格式可能会有错误:
        find_blob_index_by_name data_splitncnn_6 failed
        find_blob_index_by_name data_splitncnn_5 failed
        find_blob_index_by_name data_splitncnn_4 failed
        find_blob_index_by_name data_splitncnn_3 failed
        find_blob_index_by_name data_splitncnn_2 failed
        find_blob_index_by_name data_splitncnn_1 failed
        find_blob_index_by_name data_splitncnn_0 failed
        Segmentation fault

ssdsuqeezenet

prototxt & caffemodel

// Tencent is pleased to support the open source community by making ncnn available.
//
#include <stdio.h>
#include <vector>
#include <opencv2/core/core.hpp>
#include <opencv2/highgui/highgui.hpp>
#include <opencv2/imgproc/imgproc.hpp>

#include "net.h"

////////
#include <sys/time.h>
#include <unistd.h>

// 计时
long getTimeUsec()
{

    struct timeval t;
    gettimeofday(&t,0);
    return (long)((long)t.tv_sec*1000*1000 + t.tv_usec);
}
///////

struct Object
{
    cv::Rect_<float> rect;
    int label;
    float prob;
};

static int detect_squeezenet(const cv::Mat& bgr, std::vector<Object>& objects)
{
    ncnn::Net squeezenet;

    // original pretrained model from https://github.com/chuanqi305/SqueezeNet-SSD
    // squeezenet_ssd_voc_deploy.prototxt
    // https://drive.google.com/open?id=0B3gersZ2cHIxdGpyZlZnbEQ5Snc
    printf("loading net... \r\n");

    squeezenet.load_param("squeezenet_ssd_voc.param");
    squeezenet.load_model("squeezenet_ssd_voc.bin");
    const int target_size = 300;//网络输入尺寸
    // 原始图片尺寸
    int img_w = bgr.cols;
    int img_h = bgr.rows;
    // 改变图像尺寸 到网络的输入尺寸
    ncnn::Mat in = ncnn::Mat::from_pixels_resize(bgr.data, ncnn::Mat::PIXEL_BGR, bgr.cols, bgr.rows, target_size, target_size);
    // 去均值, 再归一化
    const float mean_vals[3] = {104.f, 117.f, 123.f};
    in.substract_mean_normalize(mean_vals, 0);//注意这里未归一化

    ncnn::Extractor ex = squeezenet.create_extractor();
    ex.set_light_mode(true);
    ex.set_num_threads(4);//线程数量

    ex.input("data", in);

    printf("begin detecting... \r\n");

    long time = getTimeUsec();

    ncnn::Mat out;
    ex.extract("detection_out",out);

    time = getTimeUsec() - time;
    printf("detection time: %ld ms\n",time/1000);

    // 打印总结果
    // printf("%d %d %d\n", out.w, out.h, out.c);
    objects.clear();
    for (int i=0; i<out.h; i++)
    {
        const float* values = out.row(i);//一行是一个结果

        Object object;
        object.label = values[0];//类别id
        object.prob = values[1];// 概率
        object.rect.x = values[2] * img_w;//边框中心点
        object.rect.y = values[3] * img_h;
        object.rect.width = values[4] * img_w - object.rect.x;//半尺寸
        object.rect.height = values[5] * img_h - object.rect.y;

        objects.push_back(object);
    }

    return 0;
}

static void draw_objects(const cv::Mat& bgr, const std::vector<Object>& objects)
{
 // voc
    static const char* class_names[] = {"background",
        "aeroplane", "bicycle", "bird", "boat",
        "bottle", "bus", "car", "cat", "chair",
        "cow", "diningtable", "dog", "horse",
        "motorbike", "person", "pottedplant",
        "sheep", "sofa", "train", "tvmonitor"};

    cv::Mat image = bgr.clone();

    for (size_t i = 0; i < objects.size(); i++)
    {
        const Object& obj = objects[i];

        fprintf(stderr, "%d = %.5f at %.2f %.2f %.2f x %.2f\n", obj.label, obj.prob,
                obj.rect.x, obj.rect.y, obj.rect.width, obj.rect.height);

        cv::RNG rng(cvGetTickCount());
        //cv::rectangle(image, obj.rect, cv::Scalar(255, 0, 0));// 绿色 物体标注框
        // 随机颜色框
        cv::rectangle(image, obj.rect, cv::Scalar(rng.uniform(0,255),rng.uniform(0,255),rng.uniform(0,255)));

        char text[256];
        sprintf(text, "%s %.1f%%", class_names[obj.label], obj.prob * 100);

        int baseLine = 0;
        cv::Size label_size = cv::getTextSize(text, cv::FONT_HERSHEY_SIMPLEX, 0.5, 1, &baseLine);

        int x = obj.rect.x;
        int y = obj.rect.y - label_size.height - baseLine;
        if (y < 0)
            y = 0;
        if (x + label_size.width > image.cols)
            x = image.cols - label_size.width;
        // 画文本矩形边框
        cv::rectangle(image, cv::Rect(cv::Point(x, y),
                                      cv::Size(label_size.width, label_size.height + baseLine)),
                      cv::Scalar(255, 255, 255), CV_FILLED);
        // 添加文字
        cv::putText(image, text, cv::Point(x, y + label_size.height),
                    cv::FONT_HERSHEY_SIMPLEX, 0.5, cv::Scalar(0, 0, 0));
    }

    cv::imshow("image", image);
    cv::waitKey(0);
}

int main(int argc, char** argv)
{
    if(argc != 2){
       printf("usage: ./ssdmobilenet *.jpg\r\n");
       return -1;
    }

    // 图像地址
    const char* imagepath = argv[1];
    // 读取图像
    cv::Mat m = cv::imread(imagepath, CV_LOAD_IMAGE_COLOR);
    if (m.empty())
    {
        fprintf(stderr, "cv::imread %s failed\n", imagepath);
        return -1;
    }

    std::vector<Object> objects;

    detect_squeezenet(m, objects);

    draw_objects(m, objects);

    return 0;
}

在这里插入图片描述

©️2020 CSDN 皮肤主题: 技术黑板 设计师: CSDN官方博客 返回首页
实付0元
点击重新获取
扫码支付
钱包余额 0

抵扣说明:

1.余额是钱包充值的虚拟货币,按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载,可以购买VIP、C币套餐、付费专栏及课程。

余额充值
