晶振在固态硬盘SSD中的应用

      目前SSD固态硬盘在存储领域渐渐的取代传统的机械硬盘，SSD固态硬盘相对机械硬盘具有体积小、功耗低、存储量大、读写速度快、抗震防摔性能好等特点。不管是在SAN(存储区域网络Storage Area Network)、NAS(网络附属存储Network Attached Storage)、PC、服务器或存储周边，由于固态硬盘的读取写入速率比传统的机械硬盘的速率要快很多，而且技术的成熟，SSD固态硬盘的价格也不再高高在上，所以SSD固态硬盘成为了存储市场的首要选择。

       晶振产品被称为电子电路中的心脏，那么晶振产品在固态硬盘中主要是起到什么作用呢？下面我们来一一做个简单的理解。

       首先SSD固态硬盘的组成是什么？其实SSD固态硬盘的组成很简单，主要是由主控、闪存颗粒NAND、缓存三者的集合体，缓存根据产品定位可有可无，所以其实最重要的就是主控和闪存颗粒，其中闪存颗粒负责存储信息，成本占整体的70%以上，主控则是技术含量最高，是一个微处理器，就像是我们所熟悉的CPU，负责调配处理数据的存储等，主控内包含处理器、PCIe+DDR缓存+NAND颗粒的物理端口、串行外设接口、NVMe单元、直接存储器访问单元、闪存控制器，安全模块、ECC保护单元、电源管理单元等模块。

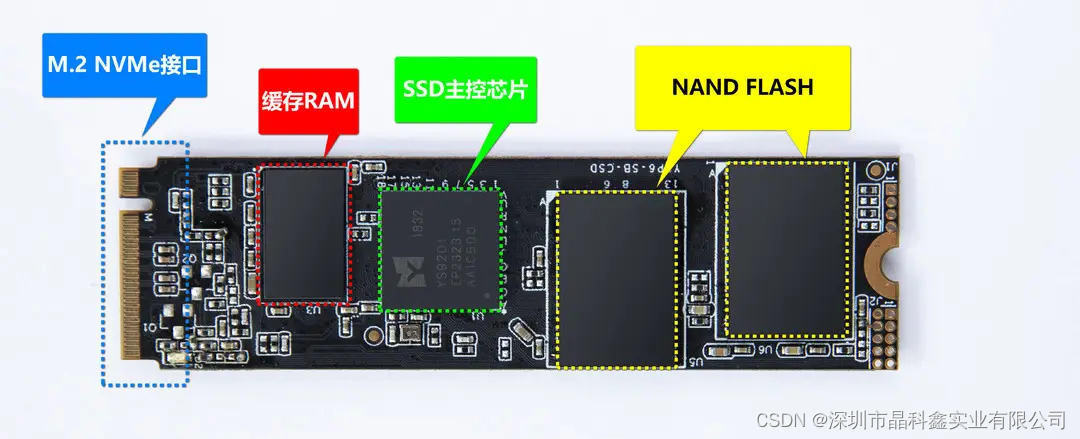

SSD固态硬盘基本结构(图片来源网络，如有侵权，与我联系，进行删除)

       而SSD固态硬盘主控市场目前可以说被四大品牌垄断，分别是慧荣、群联、Marvell、三星。由于主控相当于电脑的CPU，其通过固件对固态硬盘进行管理，所以主控性能的优劣直接影响了固态硬盘整体的性能表现。而SSD主控制器CPU就是SSD的大脑，晶振是SSD的心脏。当SSD在读取或写入数据时，晶振会产生稳定的时钟频率，为主控制器CPU提供精准的时序信号，来处理数据传输，以便于高速传输。在硬盘领域发挥具有7*24小时不间断作业的能力，无论数据传输速度如何变化，SSD固态硬盘都能够准确地读取或写入数据，确保数据传输的完整性和高可靠性。SSD固态硬盘不同的主控芯片对晶振频率要求不同，常用频率是25MHz、50MHz、100MHz；由于SSD固态硬盘尺寸小，晶振尺寸一般选择2520、2016、1612等以至更小的尺寸晶振；SSD固态硬盘功耗低，无源晶振需选择低负载和低阻抗的，有源晶振电压1.8~3.3V或1.2V的超低电压的有源晶振产品，并要求晶振的抗震防摔性能好，稳定性好，功耗低等特点。而我们公司深圳市晶科鑫实业有限公司SJK品牌的晶振产品丰富全面，如无源贴片晶振最小尺寸1.2*1.0mm，有源晶振贴片类最小1.6*1.2mm，32.768KHz晶振产品最小尺寸1.6*1.0mm，TCXO温补晶振最小尺寸都一样做到了1.6*1.2mm，而且频率范围广，可以满足SSD固态硬盘的选用。
