本文详细介绍了有源晶振的各种脚位，包括普通输出、差分输出、VCXO压控晶振和TCXO温补晶振的脚位功能。1脚通常为NC或OE脚，2脚通常接地，3脚为频率输出，4脚为电压输入。对于差分输出晶振，4脚和5脚分别为正向和反向输出。VCXO和TCXO的脚位有所不同，VCXO的1脚可能为Vcont控制脚，TCXO的1脚可为三态或接地，4脚为工作电压输入。

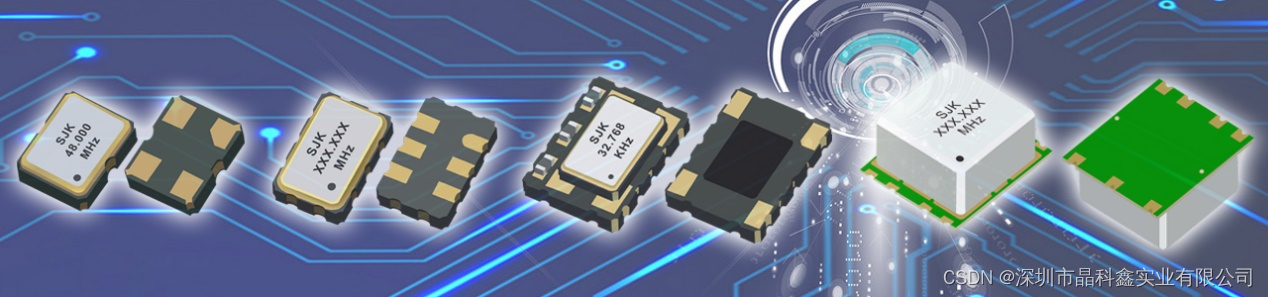

有源晶振产品基本都是四个脚位以上，差分输出晶振基本六个脚位，而高精度的有源晶振则有可能是四个脚、六个脚、八个脚位等都有，乃至更多脚位，下面对有源晶振的脚位说明做个简单的说明。
首先是普通输出晶振(CMOS、LVCMOS、HCMOS)等类型，Pin脚一般为4个，部分有6个Pin脚的

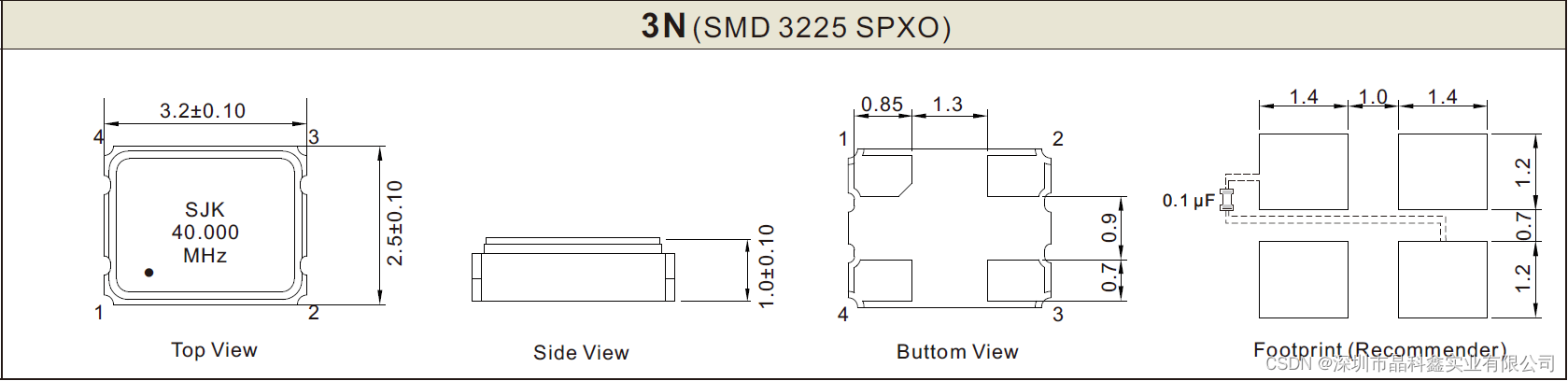

下面以我公司3N系列SMD 3225有源晶振产品的脚位图与大家进行说明，部分特殊有源晶振产品不在这里作更多的说明。

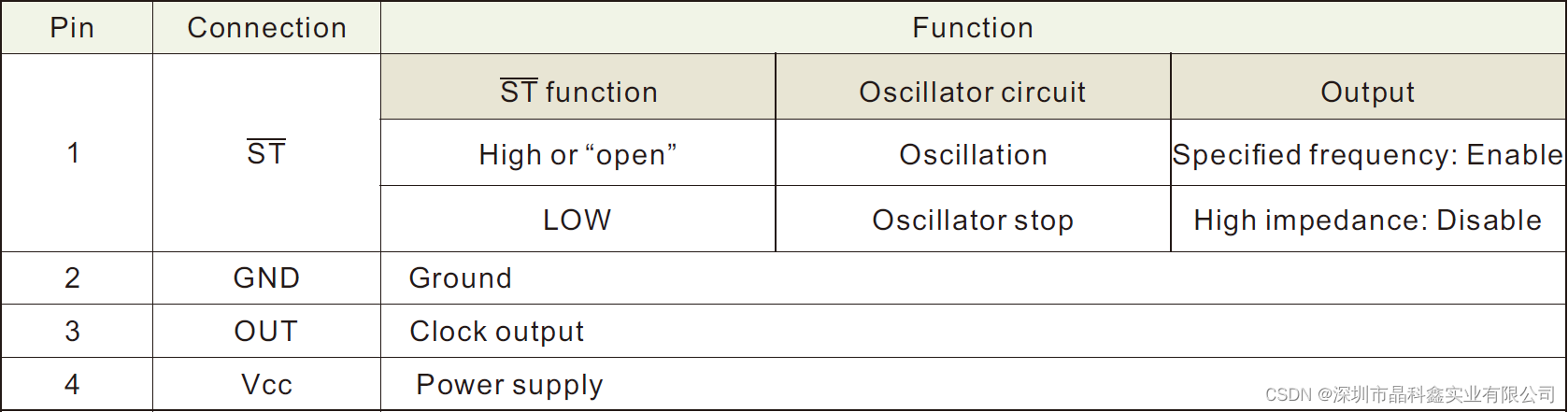

其中1脚为NC(No Connection)或OE脚(ST三态脚)
有源晶振一般如果没有特殊说明，一般1脚都为NC脚，此脚为悬空脚，如果说明要加三态功能，则有三种状态，故称为三态脚，其中输入高电平或打开状态都是为频率正常输出状态，如果输入低电平，为高阻抗状态，则为频率停止输出状态。
2脚一般都是连接电路板上的接地端
3脚一般都是频率输出脚，在测量有源晶振是否正常工作，一般都是用探针连接这和接地端来测试频率和波形状态等。
4脚一般为电压输入脚，
