本文介绍的图表， 是针对信息系统项目管理师 考试来说。

很多考生， 对于图表， 总是很陌生， 不知道它在哪里提出来， 也不知道此图表有什么作用！

然而，现在出题是越来越灵活多变， 2021年11月的论文就要求画甘特图，

在论文里画图， 在论文里画图， 在论文里画图！！！ 可谓: 出题达到新高度！

不画出来几乎必挂无疑！

因此， 本文梳理总结一批常见的图表， 讲清楚它的来源， 作用。

一. 甘特图

甘特图，横轴表示时间，纵轴表示项目，线条表示在整个时间上，计划与实际的完成情况。

甘特图是在进度管理中出现。 见教材P264.

在目前的项目中， 我们常说的图纸上墙，就是甘特图。

二 里程碑图

我们在把工作分解成工作包时，工作包再分解成任务时，就用到里程碑图。

里程碑图在进度管理中出现。 见教材P264



三  网络图

网络图分为 单代号网络图，  双代号网络图， 时序网络图。

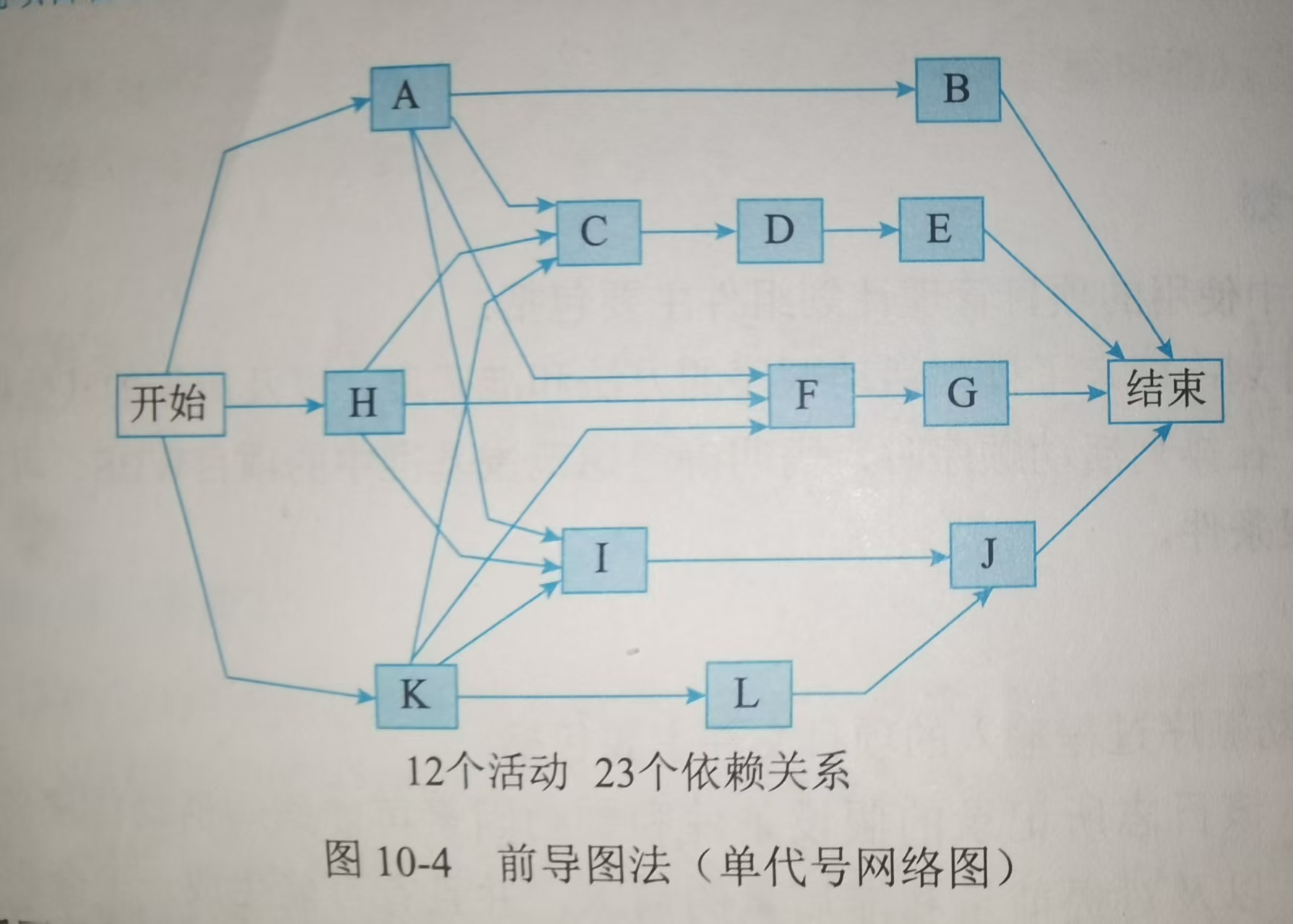

1. 单代号网络图

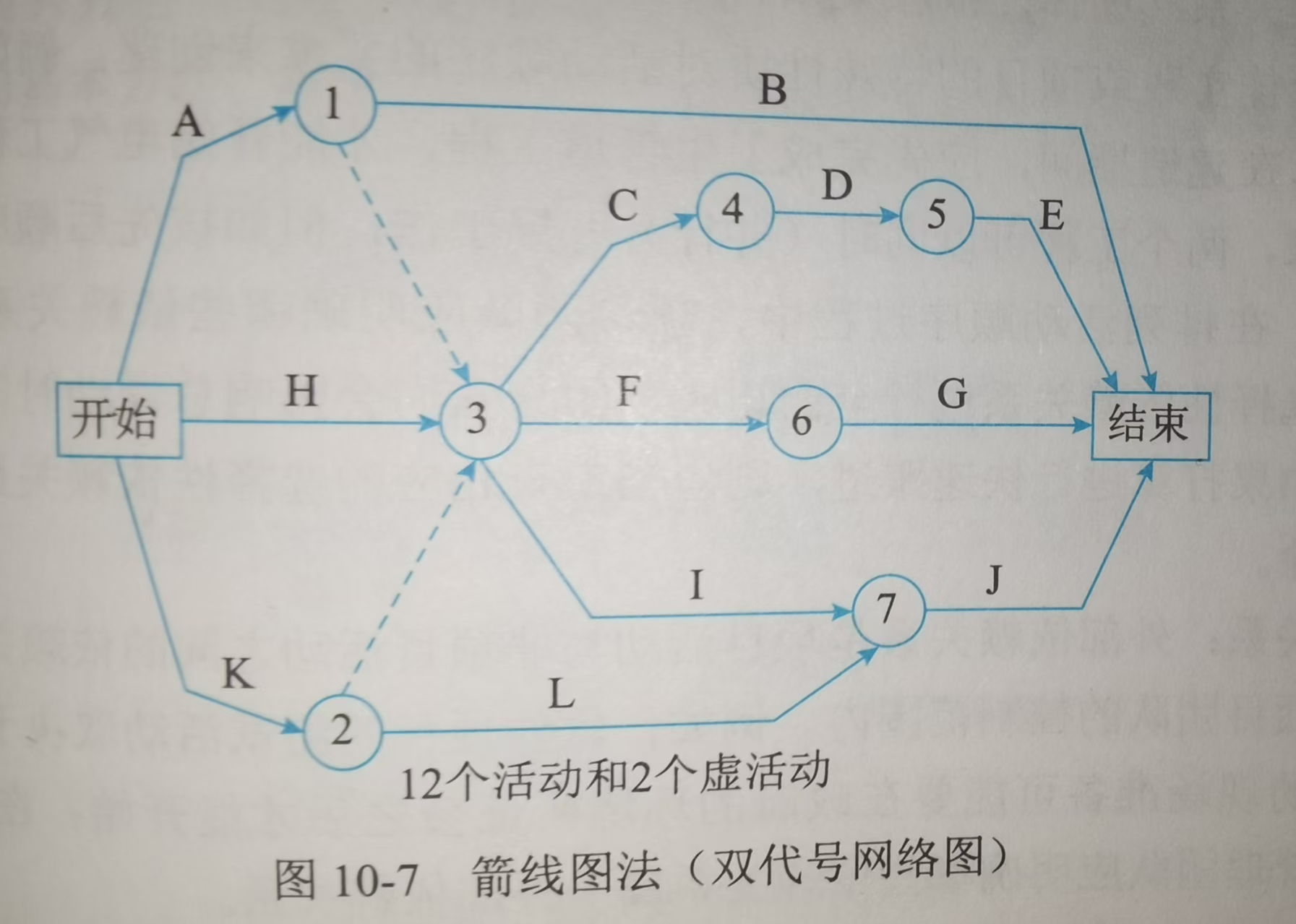

2. 双代号网络图

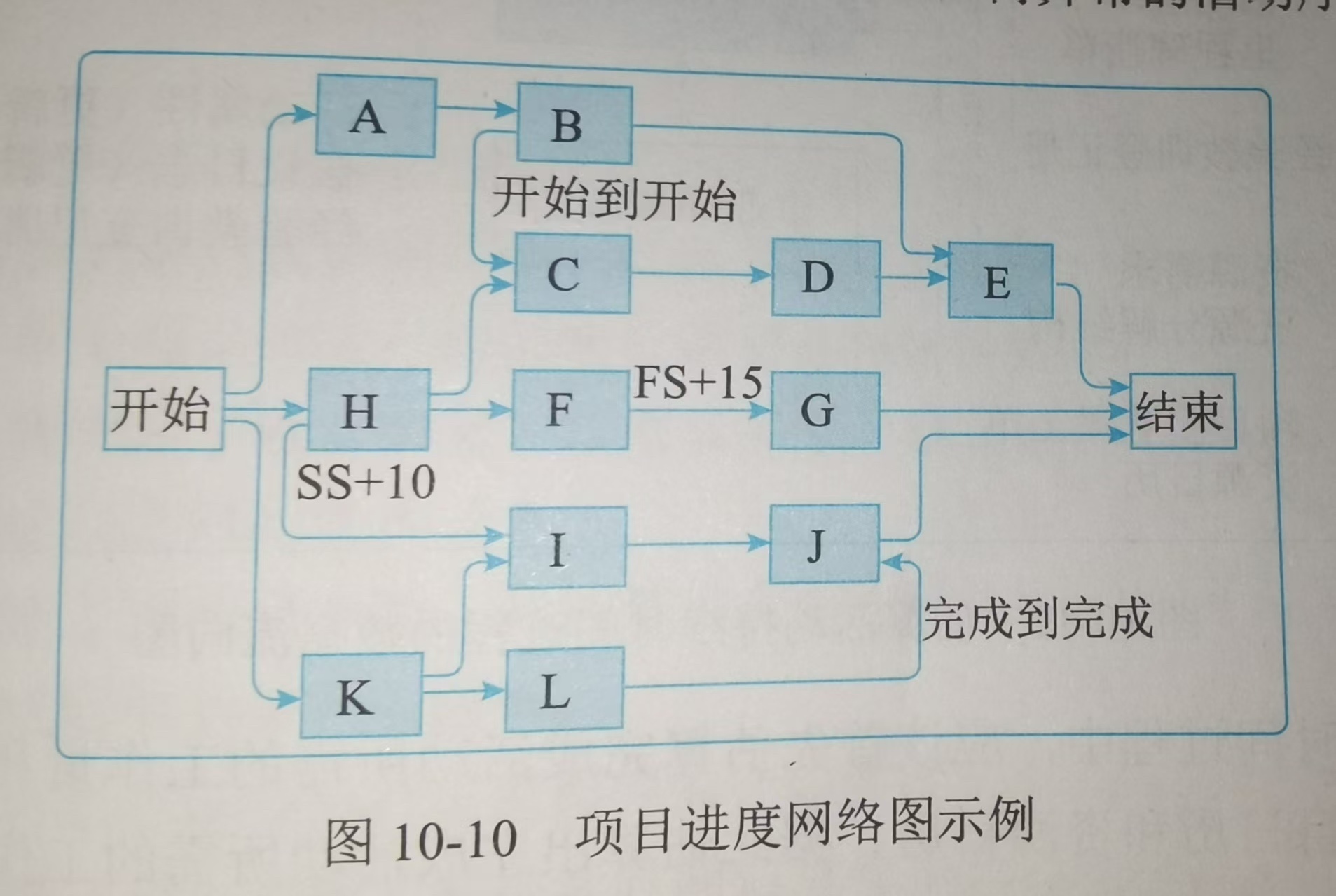

3.项目进度网络图

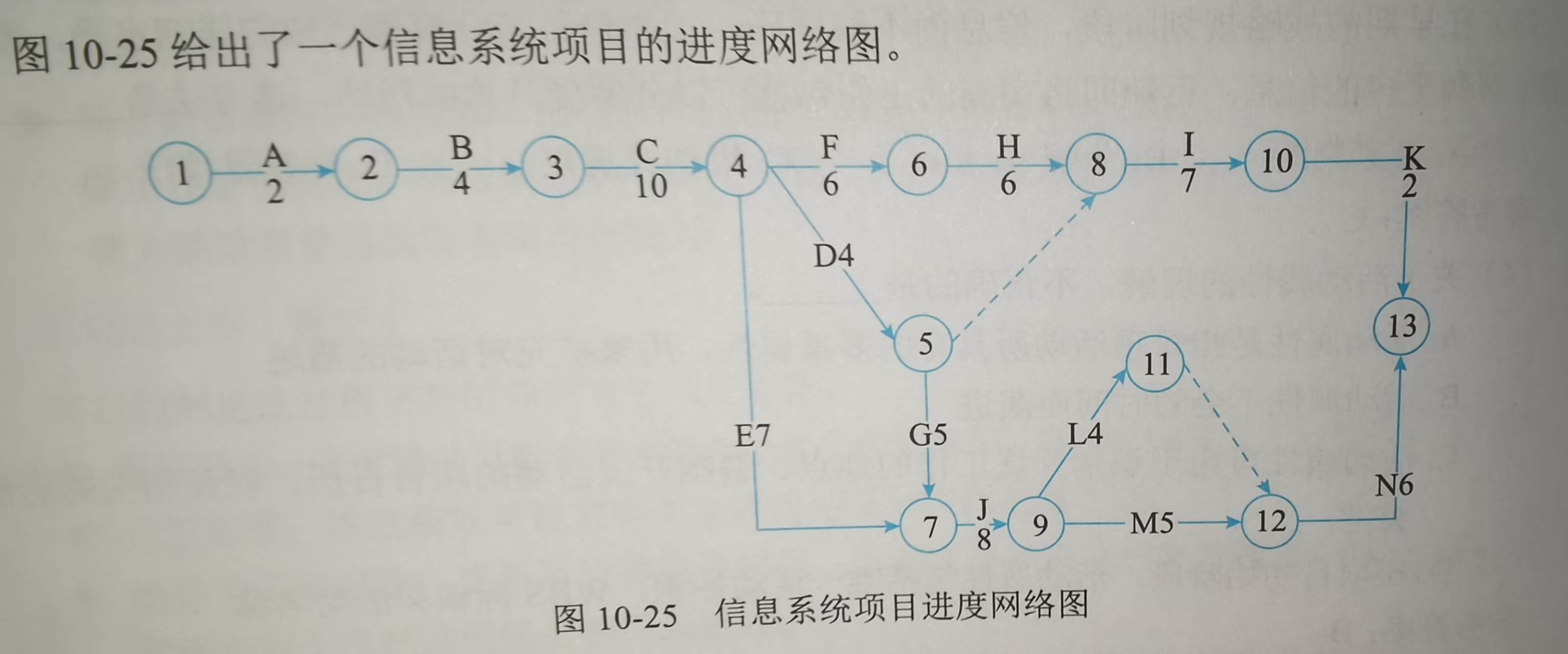

项目进度网络图是项目进度计划的图形，  项目进度计划是进度管理的制订进度计划过程的输出。 它在教材的进度管理中出现

​​​​​​​

也可能是这样：

4. 时标图

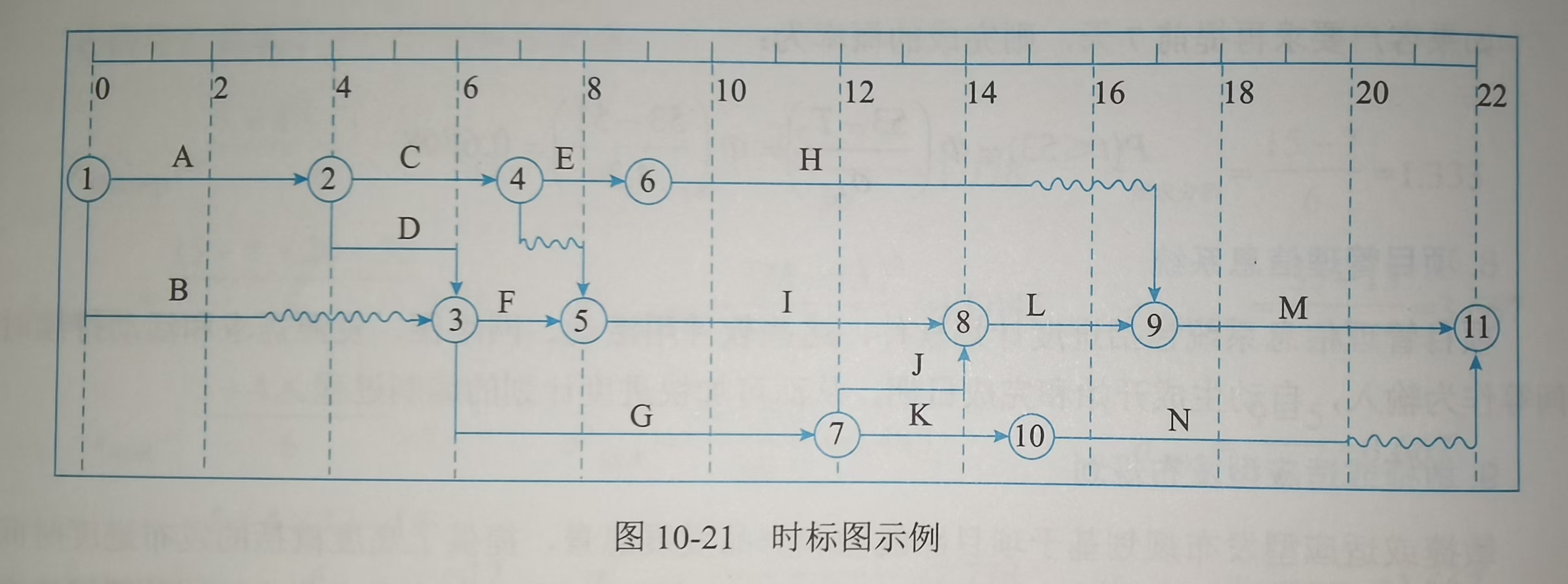

项目进度网络图 可以是包含时间刻度的进度网络图，  称为 时标图

​​​​​​​

五  状态表

六    PERT图
