PCIe总线引脚定义

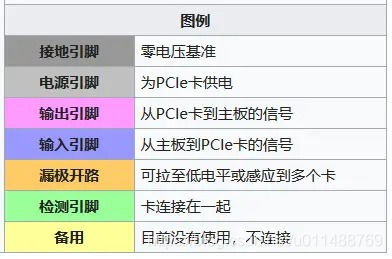

然后看一下PCI-E的接口定义。

这就是显卡插口前面的那段短的金手指，就是这段：

这一段负责供电、SMBus和感知设备是否插上，对于数据的传输作用不大，所以不用深究。

用浅绿色标出来的是检测插槽上设备的“长度”（X1/X4/X8或X16）的，比如，X1的设备的对应的针脚和这个相连，就可以让主板知道这是X1的设备，然后正常工作。因为第二数据通道的位置没有这个绿色的对应针脚，所以PCI-E X2插槽的设备并不存在（但是可以用于其他接口，比如X2通道的m.2 NGFF接口和SATA-Express）。

这是X1的那个数据传输的区域，就是下图中圈上的那段。

这一段的作用是时钟信号、一路双向的串行差分信号，并且有6路地线（有些过多了，但是对于插槽而言多几根地线成本并不高，并且可以提高可靠性）。

这一段就比较简单了，就是三对差分信号和对应的地线，加上一个用于检测卡长度的浅绿色引脚。和前面的一路信号构成X4插槽。

这一段也比较简单，四对差分信号、地线、感应长度的引脚。因为这一段有4条通道，加上上文中介绍的1条和3条通道，共同构成了一个X8的PCI-E插槽。

这一段传输八对差分信号，加上前面8路信号，构成了现在的显卡最常见的X16插槽。

可以看出，PCI-E具有串行、可变多通道、差分传输、多功能等优势，是比较先进的接口标准，不仅可以用于内部设备（显卡、网卡、磁盘阵列卡、USB扩展卡、声卡、视频采集卡等），也可以用于外部设备。
