Xmos startkit 开篇-硬件介绍

XS1-A8-64-DEV xCORE

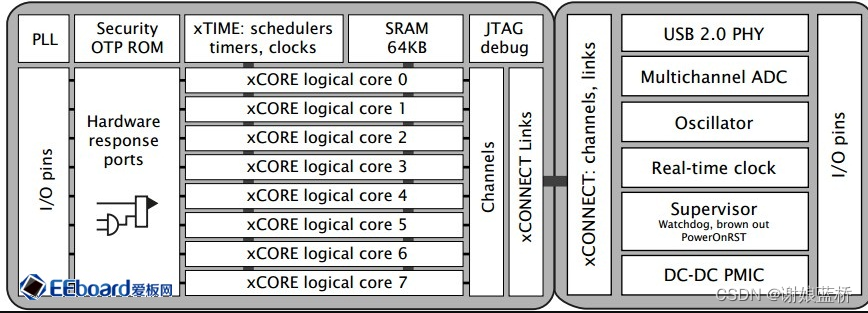

CORE-Analog A8-DEV微控制器是XMOS公司特意为startKIT开发板特殊定制的一款MCU,拥有两个Tile,一个Tile集成了调试器以及USB PHY;令一个Tile集成了8个32位的逻辑处理核、拥有500MIPS 处理性能,并且全部的数字IO都在startKIT开发板上引出。xCORE-Analog A8-DEV微控制器的系统框图可以参见下图(并不完整,比如集成的debugger调试器并没有在下图中反映出来)。

xCORE-Analog A8-DEV是一种新型的微控制器,具有多个处理核心,高效的32位逻辑处理核可以执行精简指令集、支持高级编程语言(如C、C++以及XMOS在C语言基础上开发的XC语言),可以同时并行处理多个实时任务,另外片上集成的调试器可以支持对完整的设计进行全面的、实时的电路运行分析。这使开发人员在其系统正在运行并不影响性能的同时,能够实时地看到设备接口和他们的代码中所发生的情况。startKIT模拟接口可以与数字信号一起被监测,例如用户可以通过监测电容性触摸传感器来实时地观察信号。

xCORE-Analog A8-DEV微控制器具有十分灵活的IO配置及执行时间可确定性,对于IO响应时间,相比传统微控制器快100倍,见下图例子。

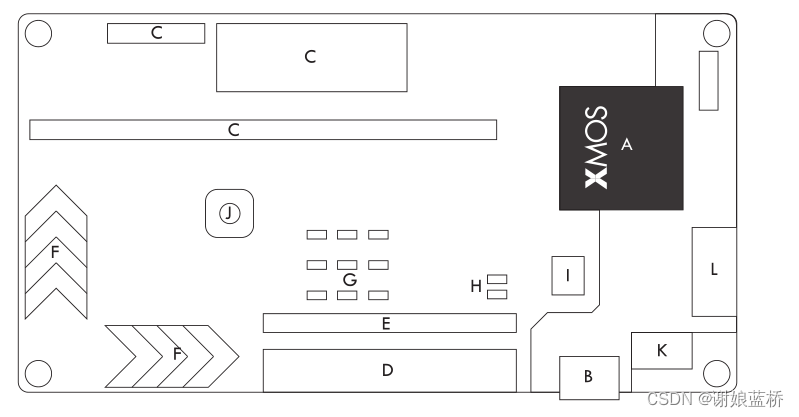

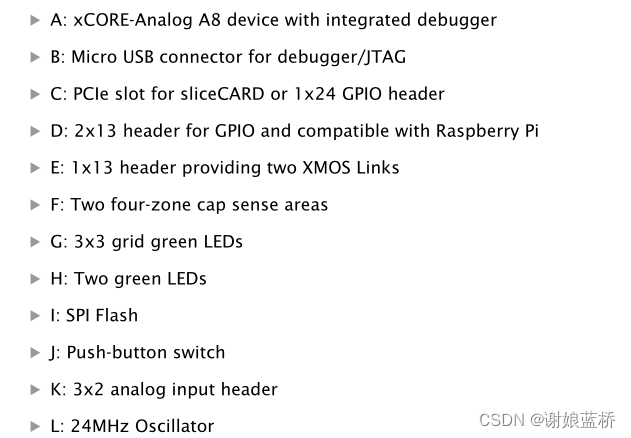

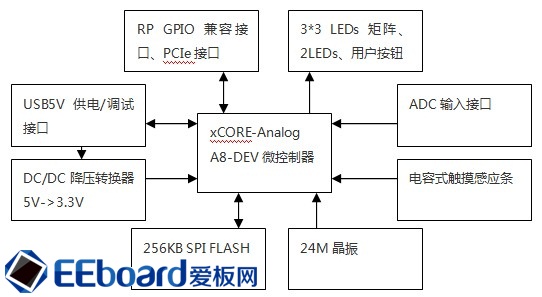

 可以说,startKIT开发板所有的功能都在于这款特殊定制的xCORE-Analog A8-DEV微控制器,正如先前所提到的周围零散分布的电路基本没什么可说的,下面是startKIT开发板的功能框图,主要阐述了开发板的功能。

xs1-L 资源介绍

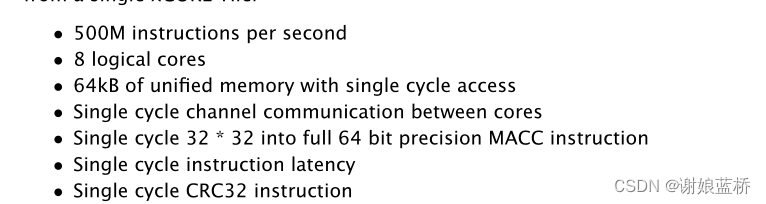

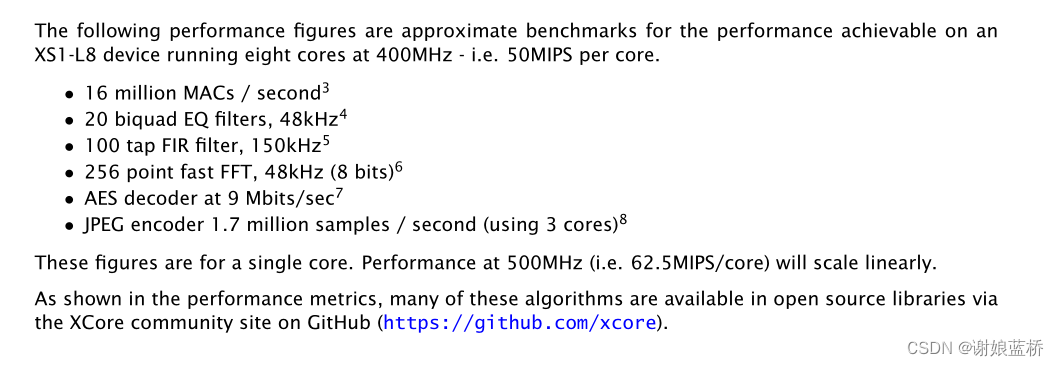

 运算能力

整体硬件结构

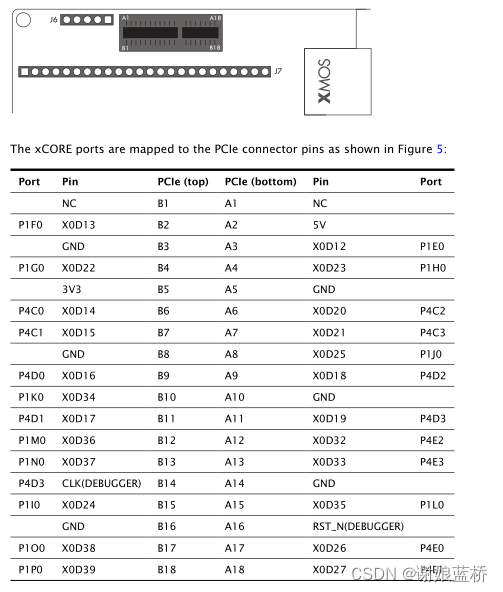

 PCIE 管脚定义

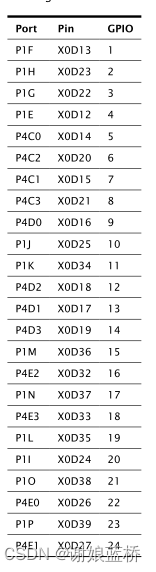

GPIO管脚定义J7

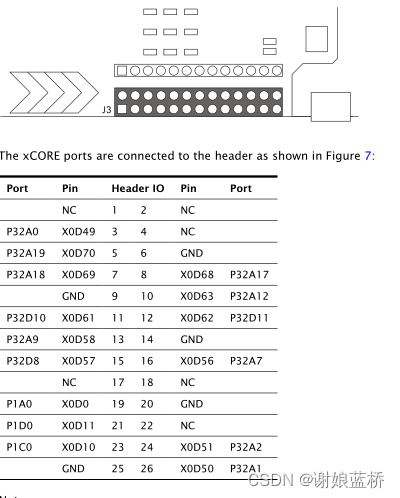

双排GPIO 管脚定义

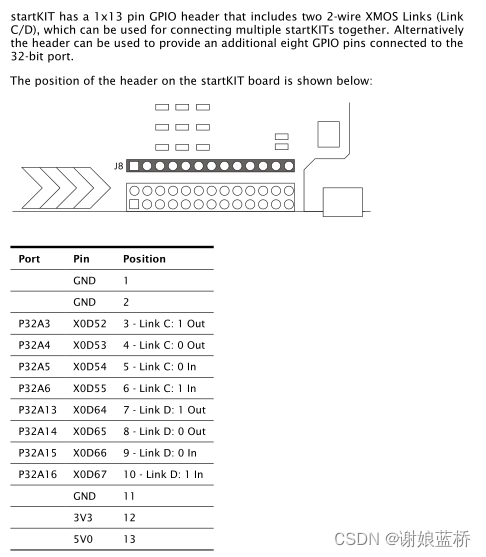

J8 及XMOS link

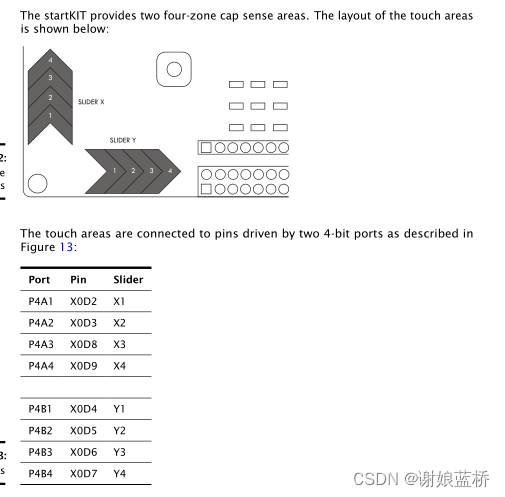

 滑动条

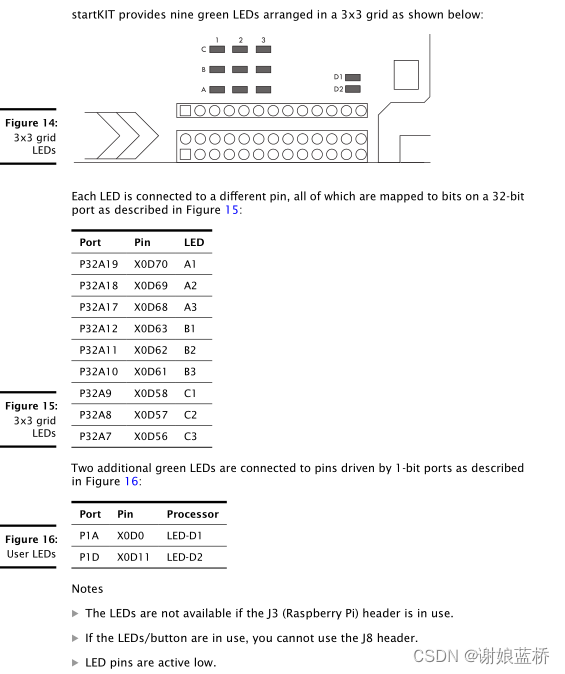

 LEDS



注意 J3在使用时,灯不起作用

灯和按键使用时,J8header 不能使用

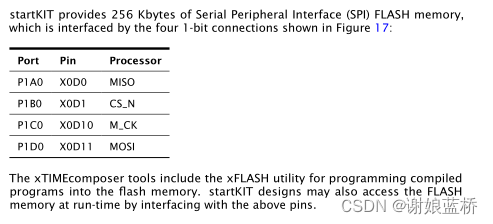

SPI  Flash

 按键

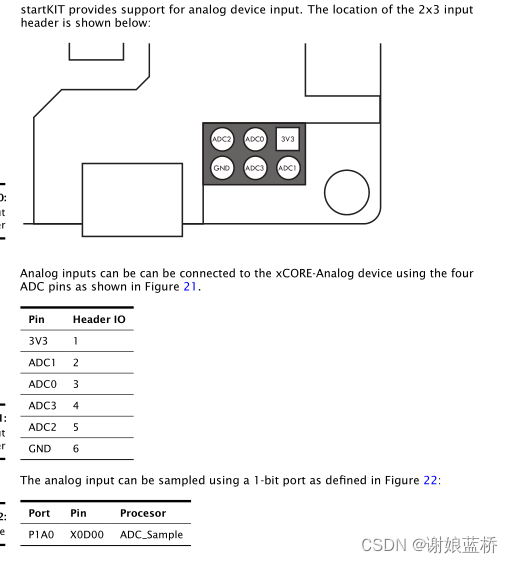

 模拟输入

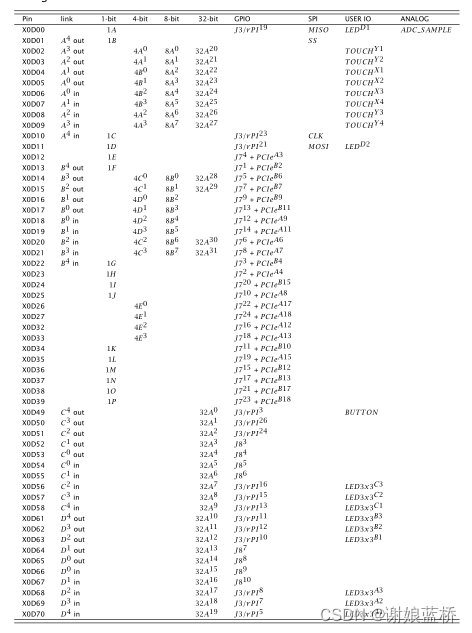

整体 portmap

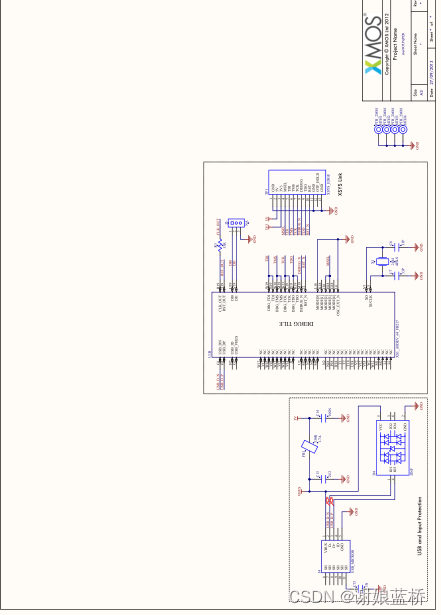

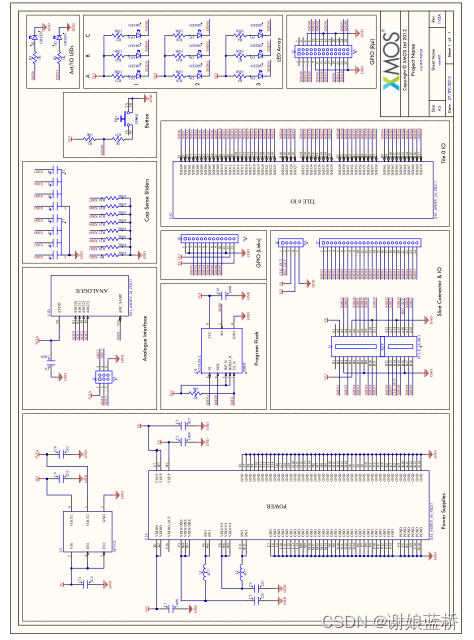

原理图
